МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 октября 2019 г.

Москва

О внесении изменений в описание типа на весы вагонные неавтоматического действия ВТСВ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «АСУ» от 31 июля 2019 г. № 294 приказываю:

1. Внести изменения в описание типа на весы вагонные неавтоматического действия ВТСВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61375-15, изложив его в новой редакции согласно

приложению к настоящему приказу.

2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

Сертификат: 0ОЕ1О36ЕЕ32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

V

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» октября 2019 г. № 2445

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные неавтоматического действия ВТСВ

Весы вагонные неавтоматического действия ВТСВ предназначены для измерения массы железнодорожных транспортных средств при статическом взвешивании.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и электронного весоизмерительного прибора. ГПУ состоит из одной или двух весовых платформ, каждая из которых опирается на четыре тензорезисторных датчика. Весовая платформа представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути. Весы с двумя весовыми платформами могут комплектоваться двумя весоизмерительными приборами и персональным компьютером (ПК) с установленным автономным ПО «TrainsAppl».

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора или ПК.

В весах применяются датчики весоизмерительные тензорезисторные WBK (регистрационный №56685-14) и прибор весоизмерительный CI модели CI-5010A (регистрационный №50968-12) производства ф. «CAS Corporation», Республика Корея.

Общий вид весов представлен на рисунке 1.

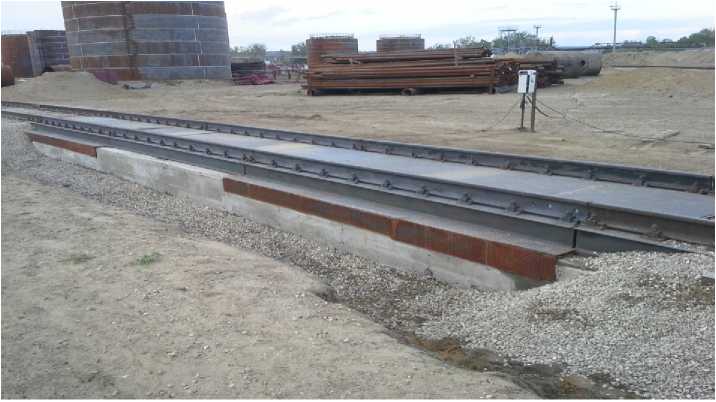

Рисунок 1 - Общий вид весов ВТСВ

Форма маркировки весов: ВТСВ 110 - L - N, где

L - длина весов, м

N - количество платформ (1; 2).

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Схема пломбировки прибора от несанкционированного доступа приведена на рисунке 2.

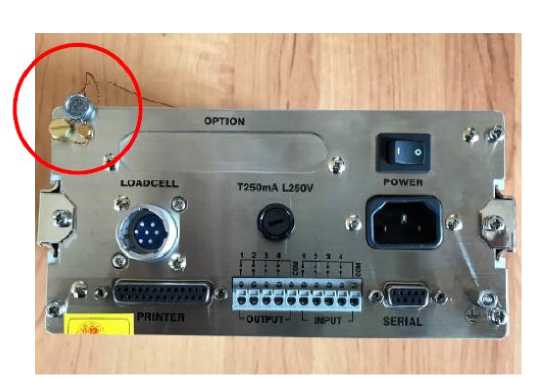

Рисунок 2 - Схема пломбировки CI-5010A от несанкционированного доступа

Программное обеспечение (далее ПО) прибора CI-5010A является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу в режиме тестирования.

Автономное ПО «TrainsAppl» предназначено для считывания информации с двух приборов и отображения на экране ПК, формирования и печать протоколов с результатами взвешивания по различным параметрам запроса. ПО позволяет дополнительно фиксировать результаты взвешивания с каждой платформы и контролировать равномерность загрузки на каждую тележку вагонов. Автономное ПО «TrainsAppl» идентифицируется по номеру версии ПО и контрольной сумме CRC32, которые отображаются по запросу в меню «О программе».

Таблица 1 - Идентификационные данные ПО

Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Габаритные размеры и масса весовой платформы

Таблица 4 - Технические характеристики весов

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011. Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по Государственной поверочной схеме для средств измерения массы (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.)

Общество с ограниченной ответственностью «Автоматизированные системы управления» (ООО «АСУ»)

ИНН 3821004385

Адрес: 666033, г. Шелехов Иркутской обл., ул. Щорса, д.102 Тел./факс: 8 (3952) 55-07-92

E-mail: asu-irkutsk@mail.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»

(ФГУП «СНИИМ»)

Адрес: 630004, Новосибирск, пр. Димитрова, 4

Тел.: 8 (383) 210-08-14, факс: 8 (383) 210-13-60

Е-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.310556 от 14.01.2015 г.
