ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «22» ноября 2021 г. № 2620

Сведения

об утвержденных типах средств измерений

края

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2620

Регистрационный № 1042-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры метеорологические стеклянные ТМ10

Термометры метеорологические стеклянные ТМ10 (далее термометры) предназначены для измерений температуры глубинных слоев почвы и измерений температуры поверхностного слоя воды в водоемах.

Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала для отсчета измеряемой температуры.

К данному типу относятся термометры метеорологические стеклянные ТМ10 трех исполнений 1, 2 и 3, которые отличаются друг от друга диапазоном измерений.

Нанесение знака поверки на термометр не предусмотрено.

Заводской номер наносится на каждый термометр на шкальную пластину по сквозной системе нумерации изготовителя по периоду (в пределах года).

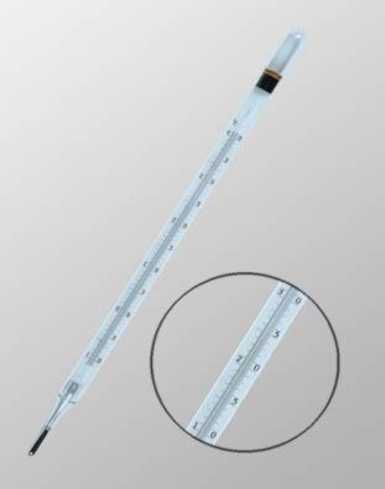

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид термометров метеорологических стеклянных

Пломбирование термометров не предусмотрено.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Нанесение знака утверждения типа на термометры не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

приведены в разделе 6 «Сведения по эксплуатации и хранению» паспорта АЖТ 2.822.232ПС.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры», часть 1 - поверочная схема для контактных термометров в диапазоне от 0,3 до 273,16 К (от минус 272,85 °С до 0,01 °С), часть 2 - поверочная схема для контактных термометров в диапазоне от 273,15 до 3273,15 К(от 0 °С до 3000 °С)

ГОСТ 112-78 Термометры метеорологические стеклянные. Технические условия

Открытое акционерное общество «Термоприбор»

(ОАО «Термоприбор»)

Адрес:141600, Московская область, г.Клин, Волоколамское шоссе, 44

Телефон: +7(49624) 5-82-90

Факс: +7(49624) 2-15-62

E-mail: thermopribor@thermopribor.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес осуществления деятельности: 141607, Московская область, г.Клин, ул.Дзержинского, д.2

Телефон: +7(49624) 7-70-02

Факс: +7(49624) 7-70-70

E-mail: info.kln@rostest.ru

Уникальный номер записи об аккредитации 30083-14 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2620

Лист № 1 Регистрационный № 83787-21 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ПАО «ОГК-2» - Ставропольская ГРЭС

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ПАО «ОГК-2» - Ставропольская ГРЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, отображения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных (каналообразующая аппаратура);

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер базы данных (сервер БД), устройство синхронизации времени (УСВ), программное обеспечение (ПО), технические средства приема-передачи данных (каналообразующая аппаратура), 2 автоматизированных рабочих места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

ИВК обеспечивает выполнение следующих функций:

• - сбор информации от счетчиков АИИС КУЭ (результаты измерений, журналы событий);

• - обработку данных и их архивирование;

• - доступ к информации и её передачу в организации-участники оптового рынка электрической энергии и мощности (ОРЭМ) и другие заинтересованные организации;

• - передачу информации в АО «АТС».

Первичные токи и первичные напряжения трансформируются измерительными ТТ и ТН в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронных счетчиков электрической энергии.

Электронные счетчики электрической энергии, входящие в состав ИИК, предназначены для измерения и преобразования в цифровой код активной (реактивной) электрической энергии, интегрирование результатов измерений на получасовых интервалах, сохранение полученных значений в памяти счетчика с привязкой к текущему времени. К каждому счетчику подключен резервный источник гарантированного питания. Переключение на источник резервного питания осуществляется автоматически.

Каждые 30 минут УСПД уровня ИВКЭ производит опрос счетчиков по проводным линиям связи с интерфейсом RS-485. Полученная информация записывается в УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных. Данные из УСПД поступают в сервер БД уровня ИВК для последующего хранения и передачи.

Передача информации коммерческому оператору оптового рынка электрической энергии и мощности (АО «АТС»), в региональное подразделение АО «СО ЕЭС» и прочим заинтересованным организациям осуществляется с уровня ИВК в автоматизированном режиме от сервера БД с помощью сети Internet и (или) АРМов, входящих в ИВК, по электронной почте в виде файлов формата XML.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая выполняет законченную функцию измерений времени и формируется на всех уровнях АИИС КУЭ. СОЕВ включает в себя УСВ, встроенные часы сервера БД, УСПД и счетчиков электрической энергии. УСВ осуществляет прием и обработку сигналов глобальной навигационной спутниковой системой ГЛОНАСС/GPS, по которым осуществляет синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

УСПД уровня ИВКЭ получает сигналы точного времени от УСВ. Сравнение часов УСПД и УСВ происходит непрерывно, синхронизация часов УСПД и УСВ проводится при расхождении показаний часов на величину более чем ±1 с.

УСПД осуществляет синхронизацию времени часов сервера БД при каждом сеансе связи сервер БД - УСПД, но не реже одного раза в 30 минут. Коррекция часов сервера БД проводится при расхождении часов сервера БД и УСПД более чем на ±2 с.

УСПД осуществляет синхронизацию времени часов счетчиков при каждом сеансе связи УСПД - счетчик, но не реже одного раза в 30 минут. Коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±3 с.

Журналы событий счетчиков, УСПД и сервера БД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в паспорт-формуляр АИИС КУЭ типографским способом.

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят программы, указанные в таблице 1.

ПО предназначено для автоматического сбора, обработки и хранения данных, отображения полученной информации в удобном для анализа и отчётности виде, взаимодействия со смежными системами.

ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Таблица 3 - Основные метрологические характеристики ИК

Таблица 4 - Основные технические характеристики ИК

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания и устройства автоматического включения резерва;

• -    резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• -    журнал счетчика:

• -    параметрирования;

• -    пропадания напряжения;

• -    коррекции времени в счетчике;

- журнал УСПД:

-    параметрирования;

-    пропадания напряжения;

-    коррекции времени в счетчике и УСПД;

-    пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

-    счетчика электрической энергии;

-   промежуточных клеммников вторичных цепей напряжения;

-    испытательной коробки;

-   УСПД;

-    сервера БД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

-    счетчика электрической энергии;

-   УСПД;

-    сервера БД.

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

-   УСПД (функция автоматизирована);

-    сервере БД (функция автоматизирована).

Возможность сбора информации:

-    о состоянии средств измерений (функция автоматизирована);

-    о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Филиала ПАО «ОГК-2» - Ставропольская ГРЭС».

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Филиала ПАО «ОГК-2» - Ставропольская ГРЭС

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Филиал Публичного акционерного общества «Вторая генерирующая компания оптового рынка электроэнергии» - Ставропольская ГРЭС (Филиал ПАО «ОГК-2» - Ставропольская ГРЭС)

ИНН 2607018122

Адрес: 356128, Ставропольский край, Изобильненский р-н, п. Солнечнодольск, ул. Техническая, д. 14

Телефон: +7 (86545) 3-55-20

Факс: +7 (86545) 3-55-99

E-mail: org@sta.ogk2.ru

Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа

«КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)

ИНН 7456013961

Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15

Телефон/факс: +7 (982) 282-82-82

E-mail: carneol@bk.ru

Регистрационный номер RA.RU.312601 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации, дата внесения 06.12.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2620

Лист № 1 Регистрационный № 83788-21 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НПП «Нефтехимия».

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НИИ «Нефтехимия» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

• -  автоматические измерения 30-минутных приращений активной и реактивной электроэнергии, средне интервальной мощности;

• -   периодический (1 раз в полчаса, час, сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени состояния средств измерений и результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин.);

• -   автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• -   предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций - участников оптового рынка электроэнергии;

• -  обеспечение защиты оборудования, программного обеспечения и хранящихся в АИИС КУЭ данных от несанкционированного доступа на физическом и программном уровнях (установка пломб, паролей и т.п.);

• -  диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• -  конфигурирование и настройка параметров АИИС КУЭ;

• -  автоматическое ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя измерительные трансформаторы тока (далее по тексту - ТТ) и напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и

Лист № 2 Всего листов 11 технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

2-й уровень - информационно-вычислительный комплекс (ИВК) ООО «НПП «Нефтехимия», включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации системного времени УСВ-3 (далее - УССВ), программное обеспечение (далее - ПО) ПК «Энергосфера», АРМ субъекта оптового рынка, технические средства обеспечения электропитания.

Измерительные каналы (далее по тексту - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

• - средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД АИИС КУЭ в составе верхнего - второго уровня системы.

На верхнем - втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов. ИВК обеспечивает автоматизированный сбор и долгосрочное хранение результатов измерений, информации о состоянии средств измерений, расчет потерь электроэнергии от точки измерения до точки поставки, вычисление дополнительных параметров, подготовку справочных и отчетных документов. Сервер БД АИИС КУЭ ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с резул ьтатами измерений в формате XML на АРМ субъекта оптового рынка.

АРМ субъекта оптового рынка в автоматическом режиме или по запросу по сети Internet по протоколу TCP/IP с использованием электронной подписи (далее по тексту - ЭП) осуществляет передачу информации в заинтересованные организации в соответствии с Приложением 11.1.1. «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту - СОЕВ), которая охватывает все уровни АИИС КУЭ - ИИК и ИВК.

СОЕВ включает в себя УССВ на основе приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS, ГЛОНАСС), встроенные часы сервера БД АИИС КУЭ и счетчиков. Коррекция времени сервера БД АИИС КУЭ производится от УССВ. Сличение времени сервера БД АИИС КУЭ с временем УССВ происходит не реже одного раза в

Лист № 3 Всего листов 11 сутки. Коррекция времени выполняется при расхождении времени сервера и УССВ более, чем на ±1 с.

Коррекция времени счетчиков производится от сервера БД АИИС КУЭ. При каждом сеансе связи, но не реже одного раза в сутки, происходит сличение времени часов сервера БД АИИС КУЭ с временем счетчиков. Коррекция времени счетчиков происходит при расхождении с временем сервера БД АИИС КУЭ более, чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов (время до коррекции и время после коррекции).

Журналы событий сервера БД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер указывается типографским способом в паспорте-формуляре АИИС КУЭ.

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче от ИИК в ИВК является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

параметрирования; пропадания напряжения; коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

электросчётчика;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера;

-защита на программном уровне информации при хранении, передаче, параметрировании:

электросчетчика;

сервера.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на систему АИИС КУЭ ООО «НПП «Нефтехимия» типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Продолжение таблицы 4

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «НПП «Нефтехимия», аттестованном ООО «МЦМО», аттестат об аккредитации № 01.00324-2011 от 14.09.2011 г.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, область Владимирская, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Юридический адрес: 600017, область Владимирская, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, область Владимирская, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Юридический адрес: 600017, область Владимирская, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Аттестат об аккредитации АО «РЭС Групп» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312736 от 17.07.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2620

Лист № 1 Регистрационный № 83789-21 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Пермского края

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Пермского края (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ (ИК №№ 1-4) состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД»;

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД», сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

АИИС КУЭ (ИК №№ 5-8) состоит из двух уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ПАО «Уралкалий», сервер ЗАО «Энергопромышленная компания», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».

Сервер ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.

Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere.

Сервер ПАО «Уралкалий» создан на базе ПО «АльфаЦЕНТР».

Сервер ЗАО «Энергопромышленная компания» создан на   базе

специализированного ПО комплекса измерительно-вычислительного учета электроэнергии ЗАО «Энергопромышленная компания» (ИВК ЭПК) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 52065-12).

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков ИК №№ 1-4 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и резервные типа RTU-327LV), где осуществляется формирование и хранение информации. УСПД ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.

Далее по основному каналу связи, данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Цифровой сигнал с выходов счетчиков ИК №№ 5-8 по каналу связи стандарта GSM поступает на сервер ПАО «Уралкалий», где осуществляется обработка, хранение поступающей информации и оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации от сервера ПАО «Уралкалий» на сервер ЗАО «Энергопромышленная компания» осуществляется посредством электронной почты в виде XML-файлов установленных форматов.

Не реже одного раза в сутки сервер ЗАО «Энергопромышленная компания» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 6. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, устройство синхронизации системного времени УССВ-2, тайм-серверы Государственной службы времени, частоты и определения параметров вращения Земли (ГСВЧ), часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ПАО   «Уралкалий»,   часы сервера

ЗАО «Энергопромышленная компания», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3, устройство синхронизации системного времени УССВ-2 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Сервер ПАО «Уралкалий» оснащен устройством синхронизации системного времени УССВ-2. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Сервер ЗАО «Энергопромышленная компания» получает сигналы точного времени от Государственного первичного эталона времени и частоты с использованием группы тайм-серверов ФГУП «ВНИИФТРИ», входящих в комплекс технических средств эталона и позволяющих получать шкалу точного времени по протколу NTP. Периодичность сравнения показаний часов сервера ЗАО «Энергопромышленная компания» осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Основные и резервные УСПД ОАО «РЖД» синхронизируются от сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК №№ 1-4 синхронизируются от УСПД (основных и резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК №№ 5 - 8 синхронизируются от сервера ПАО «Уралкалий». Сравнение показаний часов счетчиков и сервера ПАО «Уралкалий» происходит при каждом сеансе связи счетчик - сервер ПАО «Уралкалий». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.

Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 4.

Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»

Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»

Таблица 3 - Идентификационные данные ПО «ГОРИЗОНТ»

Таблица 4 - Идентификационные данные специализированного ПО ИВК ЭПК

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ», специализированного ПО ИВК ЭПК от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Примечания:

Допускается обновлять специализированное ПО ИВК ЭПК без переоформления описания типа АИИС КУЭ, при условии, что обновляемое ПО не оказывает влияния на метрологические характеристики ИВК ЭПК. Обновление ПО оформляется техническим актом в установленном собственником ИВК ЭПК порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 5 - 7.

Таблица 5 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Продолжение таблицы 5

Продолжение таблицы 5

Примечания:

• 1 Допускается изменение наименования ИК без изменения объекта измерений.

• 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 5, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 6 метрологических характеристик.

• 3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.

• 4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 6 - Основные метрологические характеристики ИК

Таблица 7 - Основные технические характеристики ИК

Продолжение таблицы 7

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- серверов;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- установка пароля на счетчики электрической энергии;

- установка пароля на УСПД;

- установка пароля на серверы. Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована). Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 8.

Таблица 8 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Пермского края», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Пермского края

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ» (ООО «РУСЭНЕРГОСБЫТ»)

ИНН 7706284124

Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3

Телефон: +7 (495) 926-99-00

Факс: +7 (495) 280-04-50

Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)

Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82

Факс: +7 (982) 282-82-82

Е-mail: carneol@bk.ru

Регистрационный № RA.RU.312601 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации, дата внесения 06.12.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 ноября 2021 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания      типов      средств      измерений,      прилагаемые

к настоящему приказу.

• 2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТ ЭИ

Сертификат: 028BB28700AOAC3E9843FA50B54F4O6F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

Ч____________________________________/
