ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками (далее - системы) предназначены для измерения уровня, вычисления обьема, массы и др. параметров продукта (нефть, светлые, темные и вязкие нефтепродукты, сжиженные газы, химические и агрессивные жидкости и гранулированные вещества) при ведении учетных операций, а также для управления и оперативного учета и измерений в резервуарных парках.

Система обеспечивает измерение массы продукта косвенным методом статических измерений в мерах вместимости согласно ГОСТ Р 8.595-2004 (ГОСТ Р 8.587-2019 после 30.04.2020 г.). Система обеспечивает полный контроль за состоянием резервуарных парков, за параметрами продукта в резервуарах любых типов: под давлением и без избыточного давления, с фиксированной или плавающей крышей, в вертикальных или горизонтальных цилиндрических резервуарах градуированных по ГОСТ 8.570-2000 и ГОСТ 8.346-2000 (МИ 3042-2007) соответственно.

Система включает в себя:

-уровнемер радарный 5900S (Госреестр №50131-12), уровнемер радарный 3900REX (Госреестр №19092-09), уровнемер радарный 5400 (мод. 5401 и 5402) (Госреестр №30247-11), уровнемер волноводный радарный 5300 (мод.5301, 5302, 5303) (Госреестр №38679-08), уровнемер радарный серии Rosemount TankRadar PRO (TH43) (Гос- реестр №18259-04);

-измеритель температуры 2240 (Госреестр №50671-12),

-преобразователь измерительный 644 (Госреестр №14683-09);

-термопреобразователь сопротивления платиновый 65 (Госреестр №22257-11);

- датчик давления 2051Т (Госреестр №39530-08);

-преобразователь давления измерительный 3051S (Госреестр №24116-08).

Объем продукта определяется по градуировочной таблице резервуара на основании измерений уровня продукта уровнемером. Масса продукта вычисляется как произведение объема на плотность, приведенные к одной и той же температуре, минус масса балласта. На процесс измерения не оказывает влияние состояния газовой среды резервуара, наличия пыли и мелких взвесей, а также сорт продукта: нефть, светлые, темные и вязкие нефтепродукты, сжиженные газы, химические и агрессивные жидкости или гранулированные вещества.

Для измерения температуры продукта в комплекте с радарными уровнемерами применяются измерители температуры с термопреобразователями. Автоматическое измерение плотности продукта в системе обеспечивается датчиками гидростатического давления. При отсутствии датчиков гидростатического давления плотность продукта вводится в систему вручную на основе результатов лабораторного анализа пробы, отобранной из резервуара.

Для выполнения функции защитного отключения, а также функции управления используются модули ввода-вывода информации IOT 5100, Т-ВОХ и дополнительные датчики, которые подключаются к аналоговому входу модуля связи 2410.

Весь сбор информации от датчиков системы осуществляется модулем связи 2410, который по полевой шине протяженностью не более 4 км передает ее в центральный компьютер системы через модуль полевого соединения FCU 2160 и модем FBM 2180. Оператор взаимодействует с системой посредством программного пакета Tank Master - WinOPI, функционирующего на базе персонального компьютера, который в свою очередь связан с системами управления более высокого уровня.

Встроенное программное обеспечение (ПО) TankMaster предназначено для управления работой системы и обеспечивает конфигурацию, настройку, работу полевого оборудования, а также настройку системы для выполнения задач учета и передачи данных измерений и вычислений в систему «верхнего уровня». TankMaster непрерывно опрашивает подключенное оборудование, и на основе полученных данных измерений (уровень, температура, давление и пр.) проводит в реальном масштабе времени вычисления объема, плотности и массы продукта в резервуаре. Отображение сразу всех значений параметров продукта (данные измерений и вычислений) в резервуаре осуществляется в одном окне.

ПО Tank Master разработано фирмой Rosemount Tank Radar, Швеция. Русификация и адаптация программного обеспечения к российским стандартам произведено ООО «Комбит Инжиниринг», Россия.

ПО выполняет следующие функции:

- измерение уровня, температуры, давления продукта в резервуаре;

- вычисление объема, плотности и массы продукта в резервуаре;

-   сигнализация достижения контролируемыми параметрами заданных значений;

- контроль за значением параметров продукта и выдача сигналов тревоги в случае вы- хода их значений за установленные пределы;

- контроль за возможными утечками продукта в резервуарах.

Класс защиты ПО по МИ 3286-2010 - «А».

Таблица 1 - Идентификационные данные программного обеспечения

Номер версии ПО 6.ху, где

х = А - версия 2011г; В - версия 2012г., расширенная в части сжиженного газа; у= 1   - доступны функции 1,2,3;

• 2    - доступны функции 1,2,3,4;

• 3   - доступны функции 1,2,3,4,5.

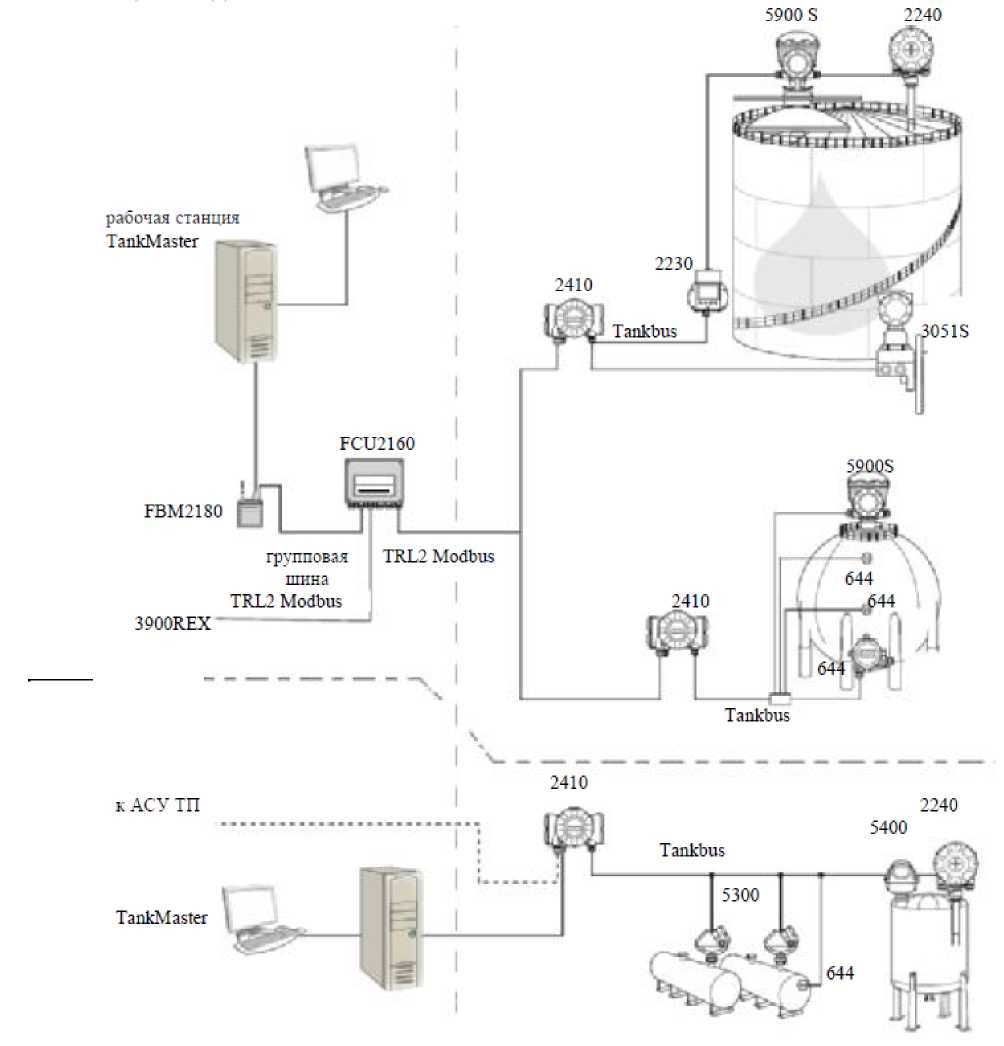

Tankbus

Taakbus

рабочая станция TaakMaster - .

FCU2160

FBM2180

TRL2 Modbus

3900REX

групповая шина TRL2 Modbus

к АСУ ТП

TaakMaster

5900 S

2240

Taakbus

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Примечание: В районах с температурой окружающего воздуха до минус 60°С

оборудование размещается в обогреваемых боксах, поставляемых комплектно.

наносится на руководство по эксплуатации, паспорт и на маркировочные таблички приборов входяших в систему.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 52026-12 «Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 21.09.2020г.

Основное поверочное оборудование:

• -    термометр ТЛ4, 3-го разряда, погрешность ±0,2°С, цена деления 0,1°С;

• -    ареометр для нефти, погрешность ±0,0003 г/см³

• -    рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98, 2-го класса.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт на систему или на свидетельство о поверке.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным Raptor для коммерческого учета и управления резервуарными парками

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ Р 8.595-2004 «Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»

ГОСТ 8.587-2019 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Методики (методы) измерений

ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения»

ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения»

Р 50.2.075-2010 «Нефть и нефтепродукты. Лабораторные методы измерения плотности, относительной плотности и плотности в градусах API»

Техническая документация фирмы-изготовителя

Фирма «Rosemount Tank Radar АВ», Швеция

Box 13045, S-402 51, Goteborg, Sweden

Тел.: +46 31 337 00 00

Факс: +46 31 25 30 22

E-mail: sales.rtg@emerson.com

Фирма «Combit АВ»,

SE-182 35, Danderyd, SWEDEN Skogsviksstrand 16

Тел:08-544-964-60

Факс: 08-544-964-69

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018.
