Регистрационный № 78731-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

предназначены для измерений полной массы ТС и нагрузок на отдельные оси или группы осей в движении.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести оси взвешиваемого автотранспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-485 передается на внешнее устройство (персональный компьютер и т.п.). Персональный компьютер (далее - ПК) служит для отображения результатов взвешивания, хранения информации и управления весами.

Конструктивно весы состоят грузоприемного устройства (далее - ГПУ) и электронной части (аналого-цифрового преобразователя, аппаратуры отображения и регистрации). ГПУ состоит из одной или двух платформ, которые опираются на весоизмерительные тензорезисторные датчики (от 4 до 8 шт.). ГПУ устанавливается на железобетонном фундаменте.

В качестве аналого-цифрового преобразователя (устройства обработки аналоговых данных) используется преобразователь ДП-4, ДП-8, изготовитель - ООО «ЮУВЗ».

Преобразователь предназначен для питания тензометрических датчиков, преобразования аналогового сигнала датчиков в цифровой код и обмена информацией с ПК по последовательному интерфейсу RS-485.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные ST, SHB, изготовитель -ООО «ЮУВЗ», Россия; (регистрационный № 68154-17);

• - датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель -«BIGMA Messtechnik GmbH», Германия; (регистрационный № 68746-17);

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (регистрационный № 67871-17);

• - датчики  весоизмерительные  тензорезисторные  WBK,  изготовитель  -

«CAS Corporation Ltd», Республика Корея (регистрационный № 56685-14);

• - датчики   весоизмерительные тензорезисторные ZS,   изготовитель   -

«Keli Sensing Technology (Ningbo) Co, Ltd», Китай (регистрационный № 75819-19);

• - датчики весоизмерительные сжатия RC3, изготовитель - «Flintec GmbH», Германия (регистрационный № 50843-12).

Весы выполняют следующие функции:

• - полуавтоматическое устройство установки на нуль;

• - устройство первоначальной установки на нуль;

• - сигнализация о перегрузке;

• - хранение результатов измерений и составление отчетных документов по типам взвешенных ТС и грузов за определенные промежутки времени.

Весы выпускаются в модификациях: ВАТ-Д-20-10, ВАТ-Д-20-20 ВАТ-Д-20-50, ВАТ-Д-30-10, ВАТ-Д-30-20, ВАТ-Д-30-50, отличающихся максимальной нагрузкой, ценой деления и габаритными размерами ГПУ.

Весы при заказе имеют обозначения вида ВАТ-Д-Н-Х-К-О,

где ВАТ-Д - обозначение типа;

Н - максимальная нагрузка, Max, т: 20, 30;

Х - действительная цена деления, кг: 10; 20; 50;

К - класс точности по ГОСТ 33242-2015 для определения полной массы ТС:.......1; 2

О - класс точности по ГОСТ 33242-2015 для определения нагрузки на одиночную ось или нагрузка на группу осей..................................................................В; С; D, Е

Маркировка весов производится на маркировочную табличку, расположенную на ГПУ весов, на которой нанесено:

• -    товарный знак изготовителя;

• -    тип весов;

• -   направление движения при взвешивании;

• -    напряжение питания, В;

• -    частота переменного тока, Гц;

• -    диапазон температур;

• -   номер версии ПО;

• -   класс точности при определении полной массы ТС;

• -    класс точности при определении нагрузки на единичную ось;

• -    класс точности при определении нагрузки на группу осей;

• -    максимальная нагрузка, Max = .. кг или т;

• -    минимальная нагрузка для взвешивания в движении, Min = ... кг или т;

• -    цена деления (действительная цена деления), d = . кг или т;

• -    максимальная рабочая скорость, Vmax = . км/ч;

• -    минимальная рабочая скорость, Vmin = . км/ч;

• - знак утверждения типа.

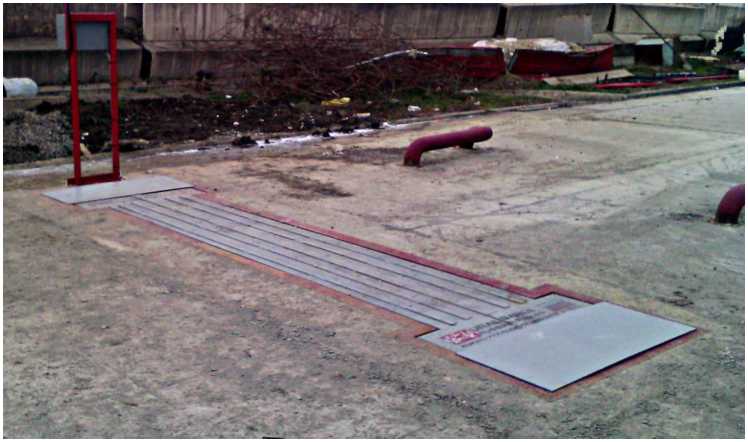

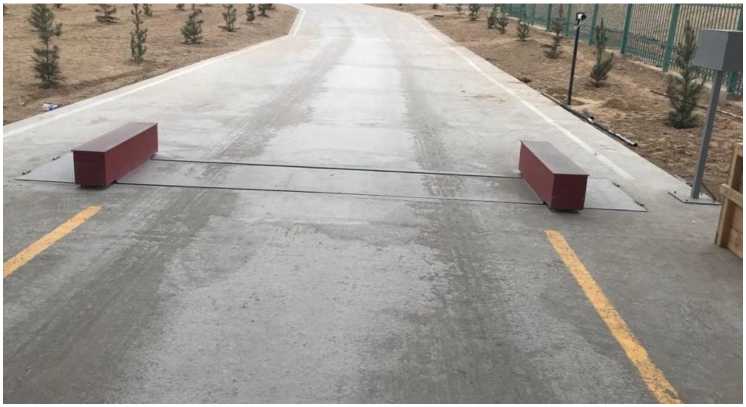

Внешний вид ГПУ весов показан на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов

Схема пломбировки преобразователя от несанкционированного доступа представлена на рисунке 2.

Место нанесения мастичной пломбы

Рисунок 2 - Схема пломбировки корпуса преобразователя

Программное обеспечение (далее - ПО) весов является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее ПК в главном окне программы при выборе вкладки «помощь», затем «версия программы». Корпус ПК пломбируется, что препятствует смене носителя с установленным на нем ПО. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается паролем доступа. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик (электронное клеймо).

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС должны соответствовать указанным в таблице 3.

Таблица 3 -

МРЕ при определении полной массы ТС в движении не превышают большего из следующих значений:

а) рассчитанному в соответствии с таблицей 4 и округленного до ближайшего значения цены деления;

б) l^d^n - при первичной поверке, 2^d^n - при периодической поверке,

где n - число осей при суммировании.

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 5, округленного до ближайшего значения цены деления;

б) 1-d - при первичной поверке, 2^d - при периодической поверке.

Таблица 5 -

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 6, округленного до ближайшего значения цены деления;

б) 1^d^n - при первичной поверке, 2^d^n - при периодической поверке,

где n - число осей в группе, для одиночных осей n = 1.

Таблица 6 - Метрологические характеристики

Таблица 7 - Основные технические характеристики

наносится ударным способом на металлическую маркировочную табличку, расположенную на ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Таблица 8 - Комплектность средства измерений

Сведения о методиках (методах) измерений изложены в эксплуатационной документации.

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний;

ТУ 28.29.31-026-15285126-2019 «Весы автомобильные электронные ВАТ-Д. Технические условия».

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)

ИНН 0256013376

Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6

Адрес места осуществления деятельности: 453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, 88/1

Телефон: +7 (34792) 4-71-08, 4-71-09

E-mail: zavod@uuvz.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
