МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

16 февраля 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

    Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

А.М.Кузьмин

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE9C42A336O155561666DB4E2ED5F7B52

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 18.12.2023 до 12.03.2025

\________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _6 »   февраля__2024 Г. № _90

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Анализаторы серы рентгеновские энергодисперсионные

АСЭ-2

32301-13

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), Юридический адрес: 197350, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1, Адрес места осуществления деятельности: 197350, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1, Адрес места осуществления деятельности: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), ИНН 7814687586,

Юридический адрес: 197350, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), ИНН 7814687586,

Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), г. Санкт-Петербург

2.

Весы автомобильные неавтоматического действия

ВСТА

58088-14

Акционерное общество Научнопроизводственное предприятие «Метрон-Сиб» (АО НПП «Метрон-Сиб»), Адрес: 630088, г.

Новосибирск, ул. Сибиряков-

Акционерное общество Научнопроизводственное предприятие «Метрон-Сиб» (АО НПП «Метрон-Сиб»), Адрес: 630087, г. Новосибирск, ул. Тульская, д. 88/1,

Акционерное общество Научнопроизводственное предприятие «Метрон-Сиб» (АО НПП «Метрон-Сиб») Юридический адрес: 630087, г. Новосибирск, ул. Тульская, д. 88/1,

Акционерное общество Научнопроизводственное предприятие «Метрон-Сиб» (АО НПП «Метрон-Сиб»), г. Новосибирск

Гвардейцев, д. 49/2

помещ. 81

помещ. 81

3.

Датчики давления

Тизприбор-

150Р

61346-15

Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»), Юридический адрес: 127422, г. Москва, ул. Тимирязевская, д. 16, стр. 2

Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»), Юридический адрес: 606000, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор») ИНН 7713736815 Юридический адрес: 606000, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»), Нижегородская обл., г. Дзержинск

4.

Анализаторы серы рентгеновские волнодисперсионные

АСВ-3

89090-23

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), Юридический адрес: 197350, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1, Адрес места осуществления деятельности: 197350, г. Санкт-Петербург, ул.

Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1, Адрес места осуществления деятельности: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), ИНН 7814687586, Юридический адрес: 197350, г. Санкт-

Петербург, ул. Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), ИНН 7814687586, Юридический адрес: 197375, г. Санкт-

Петербург, ул. Летчика Паршина, д. 3, стр. 1

Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), г. Санкт-Петербург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 390

Лист № 1 Регистрационный № 58088-14 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ВСТА

Назначение средства измерений

Весы автомобильные неавтоматического действия ВСТА (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.

Описание средства измерений

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются в цифровые при помощи индикатора и результат взвешивания в единицах массы отображается на дисплее последнего.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), включающего раму с установочными узлами весоизмерительных датчиков, и индикатора, расположенного в отапливаемом помещении весовой.

В составе весов применяются следующие модули:

  • - датчики весоизмерительные тензорезисторные типов:

  • - WBK (регистрационный №56685-14);

  • - Column серии BM14G (регистрационный №55371-19);

  • - Single shear beam серии H8C (регистрационный №55371-19);

  • - Dual shear beam серии HM9A (регистрационный №55371-19).

  • - ZS модификации ZSFY (регистрационный №75819-19);

  • - SQ модификации SQB (регистрационный №77382-20);

  • - QS модификации QS (регистрационный №78206-20);

  • - МВ-150 (регистрационный №44780-10).

  • - индикаторы:

  • -   приборы весоизмерительные CI модификации   CI-6000A,   CI-200A

(регистрационный №50968-12);

  • - индикаторы весоизмерительные CI-600A модификации CI-601A, CI-605A, CI-607A (регистрационный №68370-17);

  • - приборы весоизмерительные ТИТАН модификации ТИТАН-9, ТИТАН-12 (регистрационный №83635-21).

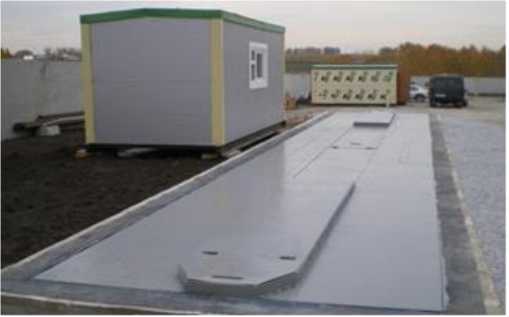

Общий вид весов ВСТА представлен на рисунке 1.

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид весов ВСТА

Структура условного обозначения модификации весов:

ВСТА - Мах Х - L Y, где

ВСТА - тип весов;

Мах - значение максимальной нагрузки (40, 60, 80, 100), т

Х - условное обозначение вариантов комплектации весов:

К - комплектация датчиками WBK;

Z - комплектация датчиками BM14G;

Z1 - комплектация датчиками HM9A;

Z2 - комплектация датчиками H8C;

T - комплектация датчиками МВ-150;

S - комплектация датчиками ZSFY;

  • 51 - комплектация датчиками SQВ;

  • 52 - комплектация датчиками QS;

L - длина грузоприемного устройства (от 3 до 24), м

Y - ширина грузоприемного устройства (С - до 3,4 м, У - до 4,5 м).

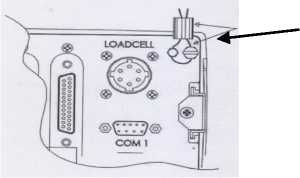

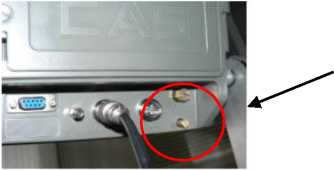

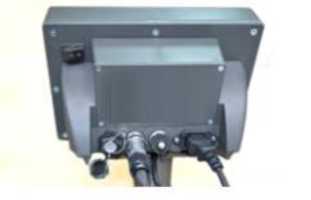

Общий вид индикаторов и схемы пломбировки представлены на рисунке 2. Знак

поверки на индикатор не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на корпусе индикатора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Место нанесения

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru
Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

пломбы

CI-6000A

Место нанесения пломбы

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru
Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

CI-200A

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru
Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

Место нанесения пломбы

CI-600A

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

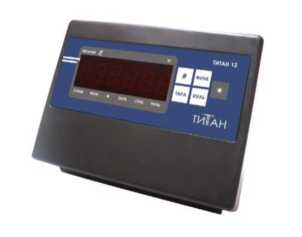

ТИТАН 12

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

ТИТАН 9

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru
Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

Место нанесения пломбы

ТИТАН

Рисунок 2 - Общий вид и схемы пломбировки индикаторов от несанкционированного доступа

Общий вид маркировочной таблички приведен на рисунке 3. Надписи, знаки и изображения на табличке выполнены методом штемпелевания, обеспечивающим чёткость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из четырех цифр.

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

Весы автомобильные ВСТА-60К-18С

Место нанесения заводского номера

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

№ 0810

Класс точности по ГОСТ OIML R 76-1-2011: средний Max 60 т

Min 0,4 т                    -40/+40 °С

e = d = 20 кг                 год выпуска 2021

АО НПП «Метрон-Сиб» +7 (383) 291-92-93

Рисунок 3 - Общий вид маркировочной таблички

Программное обеспечение

Программное обеспечение (далее ПО) индикаторов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при его включении или по запросу в режиме тестирования.

Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CI-6000

series firmware

CI-200 series firmware

CI-600A

ТИТАН

Номер версии

(идентификационный номер) ПО

1.01, 1.02,

1.03

1.20; 1.21;

1.22

1.ХХ*

V1.x**

Цифровой идентификатор ПО

отсутствует, исполняемый код недоступен

* ХХ - обозначение версии метрологически незначимой части ** х принимает значения от 0 до 9

Метрологические и технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011.......................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - М

етрологические характеристики

Модификация

Мах, т

Min, т

e=d, кг

n

Для нагрузки m, т

mpe, кг

ВСТА-40

40

0,4

20

2000

0,4 < m < 10

±10

10 < m < 40

±20

ВСТА-60

60

0,4

20

3000

0,4 < m < 10

±10

10 < m < 40

±20

40 < m < 60

±30

ВСТА-80

80

1,0

50

1600

1 < m < 25

±25

25 < m < 80

±50

ВСТА-100

100

1,0

50

2000

1 < m < 25

±25

25 < m < 100

±50

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики весов

Наименование характеристики

Значение

1

2

Особый диапазон рабочих температур, °С:

  • - для ГПУ весов с датчиками:

  • -  BM14G; H8C; HM9A; МВ-150

  • -  WBK (класс точности C3)

  • -  ZSFY; SQB, QS

  • - для индикатора

от -30 до +40 от -40 до +50 от -40 до +40 от -10 до +40

Диапазон устройства выборки массы тары

от 0 до 50 % Max

Пределы допускаемой погрешности устройства установки на нуль

±0,25 е

Количество датчиков, шт.

от 4 до 12

Габаритные размеры ГПУ весов, м:

  • - длина

  • - ширина

  • - высота

от 3 до 24 от 2,8 до 4,5 от 0,14 до 0,9

Масса ГПУ, т, не более

18,4

Потребляемая мощность, В^А, не более

20

Параметры электрического питания весов от сети переменного тока:

  • - напряжение, В

  • - частота, Гц

220 (+22/-33)

50±1

Вероятность безотказной работы весов за 2000 часов, не менее

0,92

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на Руководства по эксплуатации МТР 2.791.011 РЭ в левом верхнем углу титульного листа.

Лист № 6 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность весов

Наименование

Обозначение

Количество

Весы в сборе

ВСТА

1 комплект

Руководство по эксплуатации весов

МТР 2.791.011 РЭ

1 экз.

Паспорт

МТР 2.791.011 ПС

1 экз.

Руководство по эксплуатации на индикатор

1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Весы автомобильные неавтоматического действия ВСТА. Руководство по эксплуатации. МТР 2.791.011 РЭ с изм.1», п.3.3 «Порядок работы на весах».

Нормативные документы, устанавливающие требования к средству измерений:

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818.

Правообладатель

Акционерное общество Научно-производственное предприятие «Метрон-Сиб»

(АО НПП «Метрон-Сиб»)

ИНН 5403196700

Юридический адрес: 630087, г. Новосибирск, ул. Тульская, д. 88/1, помещ. 81

Телефон: +7 (383) 291-92-93

Телефон/факс: +7 (383) 223-55-47

E-mail: metronsib@mail.ru

Изготовитель

Акционерное общество Научно-производственное предприятие «Метрон-Сиб»

(АО НПП «Метрон-Сиб»)

ИНН 5403196700

Адрес: 630087, г. Новосибирск, ул. Тульская, д. 88/1, помещ. 81

Телефон: +7 (383) 291-92-93

Телефон/факс: +7 (383) 223-55-47

E-mail: metronsib@mail.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 390

Лист № 1 Регистрационный № 32301-13                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы серы рентгеновские энергодисперсионные АСЭ-2

Назначение средства измерений

Анализатор серы рентгеновский энергодисперсионный АСЭ-2 (далее - анализатор) предназначен для измерений массовой доли серы в бензинах (неэтилированных), дизельном топливе, сырой нефти, керосине, нефтяных остатках, основах смазочных масел, гидравлических маслах, реактивных топливах и других дистиллятных нефтепродуктах.

Описание средства измерений

Анализатор представляет собой стационарный прибор, в основе работы которого лежит метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на измерении интенсивности рентгеновского излучения серы в стандартном образце или исследуемой пробе и интенсивности рассеянного излучения углеводородной матрицы, являющейся основой образца. Измеренное значение интегральной интенсивности серы пропорционально ее содержанию в образце.

Флуоресцентное излучение серы регистрируется газонаполненным, отпаянным, пропорциональным счетчиком, преобразуясь в нем в электрический сигнал, который затем поступает на вход предусилителя. Далее импульс напряжения усиливается регулируемым усилителем, формируется и поступает в аналого-цифровой спектрометрический преобразователь напряжение-код (АЦП). На выходе АЦП формируется цифровой код, соответствующий амплитуде импульса и определяющий номер канала, в который заносится единица, обозначающая факт регистрации импульса. Частота следования импульсов определенной амплитуды пропорциональна содержанию серы в образце. Последовательность импульсов различной амплитуды образует спектр излучения образца. Спектр обрабатывается микропроцессорным устройством и выводится на экран дисплея или принтер.

Общий вид анализатора с указанием места пломбировки от несанкционированного доступа представлен на рисунке 1.

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

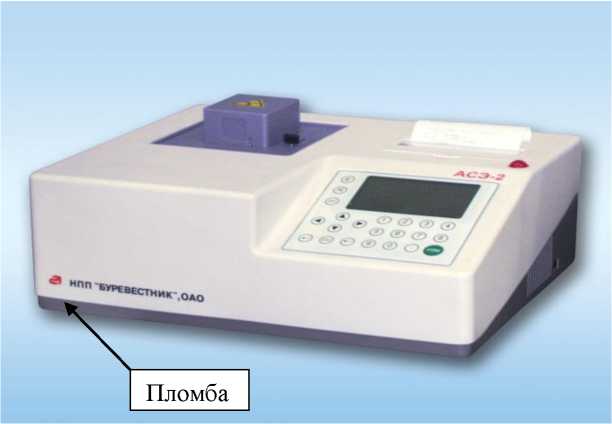

Рисунок 1 - Общий вид анализатора серы рентгеновского энергодисперсионного АСЭ-2 с указанием места пломбировки от несанкционированного доступа

Программное обеспечение

Управление анализатором, обработка спектра и вычисление массовой доли серы в нефтепродуктах производится с использованием программного комплекса «Программа для встроенного компьютера энергодисперсионного рентгеновского анализатора серы АСЭ-2», предустановленного в устройство микропроцессорное прибора.

Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей анализатора.

Идентификационные данные ПО анализатора приведены в таблице 1.

Программное обеспечение является полностью метрологически значимым, поскольку определяет процесс управления анализатором и алгоритм проведения измерений на нем.

Уровень защиты ПО - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО анализатора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АСЭ-2

Номер версии (идентификационный номер) ПО

Яб 00180-01

Версия 2.3.0.1

и выше

Цифровой идентификатор ПО

0х3А6F

Другие идентификационные данные

CRC16

Poly:0x8005 Init:0x0000 RefIn:True

RefOut:True XorOut:0x0000

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли серы, %

от 0,0005 до 5,00

Пределы допускаемой относительной погрешности в режиме измерений массовой доли серы, %:

в диапазоне от 0,0005 % до 0,10 % включ. в диапазоне св. 0,10 % до 5,00 %

± (2,4194<- 0 464)

±(7,0408 - 0,4082-С) где С- измеренное значение массовой доли серы, %

Повторяемость показаний r (Р=0,95), %, не более

(0,0188С + 0,0008 ) где С- значение массовой доли серы , %

Статистический предел обнаружения за 600 с, %, не более

0,0003

Предел допускаемой основной относительной погрешности в режиме измерений скорости счета, % *)

0,5

*) метрологические характеристики определены для контрольного образца КО №196 Мо, входящего в комплект поставки анализатора

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Время непрерывной работы, ч, не менее

17

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220±22

Мощность, потребляемая анализатором, ВА, не более

100

Габаритные размеры, мм, не более

длина

470

ширина

350

высота

215

Масса, кг, не более

15

Полный средний срок службы, лет

8

Наработка до отказа, ч, не менее

15000

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

от 10 до 35

- диапазон атмосферного давления, кПа

от 84 до 107

- относительная влажность воздуха при 25 °С, %

до 80

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку анализатора методом лазерного гравирования.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 4

Наименование

Обозначение

Количество

Анализатор серы рентгеновский энергодисперсионный АСЭ-2 с установленным программным обеспечением Яб 00180-01

Яб2.809.121

1 шт.

Комплект запасных частей, инструмента, принадлежностей и сменных частей согласно Яб2.809.121 ЗИ, включая контрольные и государственные стандартные образцы.

-

1 комплект

Комплект эксплуатационных документов согласно ведомости Яб2.809.121 ВЭ

-

1 комплект

Ведомость эксплуатационных документов

Яб2.809.121 ВЭ

1экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к анализаторам серы рентгеновским энергодисперсионным АСЭ-2

Технические условия ТУ 4276-072-00227703-2006.

Правообладатель

Акционерное Общество «Инновационный центр     «Буревестник»

(АО «ИЦ «Буревестник»)

ИНН 7814687586

Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Тел.: +7 (812) 615-12-39; +7 (812) 458-89-95; факс: +(812) 606-10-11

Web-сайт: www.bourevestnik.ru

Е-mail: bourevestnik@alrosa.ru

Изготовитель

Акционерное Общество «Инновационный центр     «Буревестник»

(АО «ИЦ «Буревестник»)

ИНН 7814687586

Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1 Адрес места осуществления деятельности: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Тел.: +7 (812) 615-12-39; +7 (812) 458-89-95; факс: +(812) 606-10-11

Web-сайт: www.bourevestnik.ru

Е-mail: bourevestnik@alrosa.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственной унитарное предприятие ФГУП «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812)251-76-01, факс: (812)713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 390

Лист № 1 Регистрационный № 89090-23                                       Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы серы рентгеновские волнодисперсионные АСВ-3

Назначение средства измерений

Анализаторы серы рентгеновские волнодисперсионные АСВ-3 (далее - анализаторы) предназначены для измерений массовой доли серы в бензине (неэтилированном), дизельном топливе, нефти, керосине, нефтяных остатках, основах смазочных масел, гидравлических маслах, реактивных топливах, сырой нефти и других дистиллятных нефтепродуктах.

Описание средства измерений

Анализаторы представляют собой стационарные настольные приборы, состоящие из двух частей: блока аналитического и насоса форвакуумного. Рентгенооптическая схема анализатора реализована в вакуумном исполнении. Анализаторы могут быть подключены к системе подачи гелия для прокачки измерительного объёма вместо его вакуумирования. Для управления и обработки информации используется встроенный компьютер.

Принцип действия анализаторов основан на измерении интенсивности характеристического рентгеновского излучения серы в исследуемой пробе и интенсивности рентгеновского излучения, рассеянного на углеводородной матрице, являющейся основой образца. Измеренное значение интегральной интенсивности спектральной линии серы за вычетом фонового излучения пропорционально ее концентрации в образце.

Первичное излучение рентгеновской трубки направляется на образец, помещенный в кювету с рентгенопрозрачной плёнкой, возбуждает в нем флуоресцентное излучение атомов серы. Это излучение, проходя через входную спектрометрическую щель, падает на кристалл-анализатор и, отражаясь от кристалла-анализатора под углом Вульфа-Брэгга, попадает в блок детектирования на газовый пропорциональный счетчик с высокоамплитудным анализатором. Флуоресцентное излучение серы и фоновое излучение регистрируются газонаполненным детектором, преобразуются в нем в электрический сигнал, который затем поступает на вход предусилителя. Далее импульс напряжения усиливается регулируемым усилителем, формируется и поступает в аналого-цифровой преобразователь напряжение-код (АЦП). На выходе АЦП формируется цифровой код, соответствующий амплитуде импульса и определяющий номер канала многоканального анализатора, в который заносится единица, обозначающая факт регистрации импульса. Частота следования импульсов определенной амплитуды соответствует интенсивности излучения соответствующей длины волны. Последовательность импульсов различной амплитуды образует спектр излучения образца.

Блок аналитический конструктивно выполнен в виде каркаса, закрытого пластиковыми крышками. На каркасе установлены переключатели, через контакты которых осуществляется блокировка включения высокого напряжения при снятых крышках.

На верхней крышке блока аналитического расположены фонари красного цвета, сигнализирующие о включении высокого напряжения на рентгеновской трубке. Камера вакуумная в блоке аналитическом предназначена для размещения элементов рентгенооптической схемы анализатора. Объем камеры вакуумируется насосом форвакуумным или прокачивается гелием от внешнего источника. При установке кювет с образцами в измерительную камеру анализатора первичный пучок рентгеновского излучения перекрывается заслонкой, что обеспечивает безопасность персонала от рентгеновского излучения.

Насос форвакуумный предназначен для откачки воздуха из вакуумной камеры до давления не более 0,5 мбар. Насос форвакуумный подключается к блоку аналитическому при помощи клапана в сборе с вакуумным шлангом, предназначенным для напуска воздуха в насос и вакуумную камеру анализатора.

Управление анализатором, обработка спектра и автоматическое вычисление массовой доли серы в образцах с выводом информации на экран дисплея или принтер производится встроенным компьютером.

Для печати результатов анализа в виде протокола измерений к анализатору может быть подключен внешней USB принтер через USB-разъем на задней панели анализатора, или настроен сетевой принтер по сети Ethernet.

Общий вид анализаторов и место нанесения знака поверки представлен на рисунке 1.

Место нанесения обозначения типа СИ

Место нанесения товарного знака предриятия-изготовителя

Место нанесения знака поверки

Рисунок 1 - Общий вид анализаторов серы рентгеновских воднодисперсионных АСВ-3

На передней панели блока аналитического нанесены обозначение типа СИ, товарный знак предприятия-изготовителя. Место маркировки указано на рисунке 1.

На задней панели маркировка анализатора нанесена методом лазерной гравировки на фирменной табличке, которая крепится к задней панели блока аналитического анализатора и содержит следующую информацию: товарный знак предприятия-изготовителя, наименование и обозначение типа СИ, заводской номер, номер ТУ, знак утверждения типа, напряжение питания, частота сети электропитания, число фаз, потребляемая мощность, масса, степень защиты по ГОСТ 14254, знак соответствия по ГОСТ Р 50460, надпись «СДЕЛАНО В РОССИИ». Место маркировки указано на рисунке 2а.

На этапе изготовления и ввода в эксплуатацию после настройки характеристик

анализатора с целью исключения несанкционированного доступа к узлам анализатора выполняется пломбировка: на задней панели блока аналитического анализатора, на внутренней панели камеры образцов и внутренней панели отсека хранения ЗИП установлены чашки для пломбирования, в которых нанесены пломбы отдела технического контроля. Места пломбирования указаны на рисунках 2а и 2б.

Приказ Росстандарта №390 от 16.02.2024, https://oei-analitika.ru

Место пломбирования

Место маркировки и место нанесения знака утверждения типа

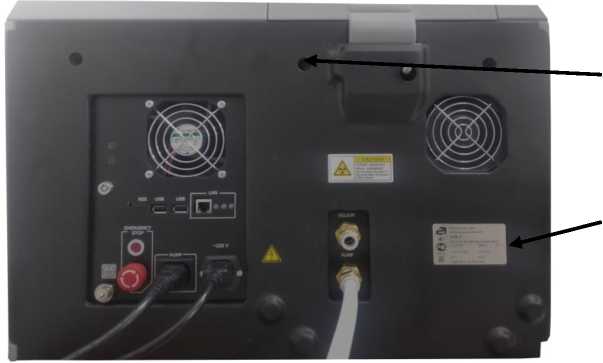

Рисунок 2а - Место пломбировки, место маркировки и место нанесения знака утверждения типа на задней панели блока аналитического анализатора

Места пломбирования

Камера образцов

Отсек хранения ЗИП

Рисунок 2б - Места установки пломб анализатора на внутренней панели камеры образцов и отсека хранения ЗИП

Программное обеспечение

Анализаторы оснащаются встроенным программным обеспечением «Программный комплекс анализатора серы ASX». Программным образом осуществляются функции управления прибором, функции настройки, средства проведения количественного анализа, автоматическое вычисление массовой доли серы в образцах, отслеживание и фиксация в журнале ошибочных ситуаций, запоминание результатов анализа, обработка выходной информации, печать результатов анализа. ПО «Программный комплекс анализатора серы ASX» установлено на встроенную в анализатор процессорную плату и работает в среде операционной системы Linux.

ПО «Программный комплекс анализатора серы ASX» в составе одного исполняемого модуля является полностью метрологически значимым. Уровень защиты ПО «Программный комплекс анализатора серы ASX» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по P 50.2.077-2014.

Идентификационные данные ПО «Программный комплекс анализатора серы ASX» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО (признаки)

Значение

Идентификационное наименование ПО

ASX

Номер версии (идентификационный номер) ПО

3.0.1 или выше

Цифровой идентификатор ПО:

67E07B3D (исполняемый модуль ОС на базе Linux для версии 3.0.1)

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечание: после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли серы, млн-1

от 2 до 50000

Пределы допускаемой абсолютной погрешности измерения массовой доли серы 1), млн-1, в поддиапазонах измерений: от 2 млн-1 до 60 млн-1 включ.

± (0,05-С + 1,05)

св. 60 млн-1 до 600 млн-1включ.

± 0,18-С 0,818

св. 600 млн-1 до 50000 млн-1 включ.

± 0,18-С 0,818

1) С - массовая доля серы, млн-1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Мощность амбиентной дозы рентгеновского излучения на расстоянии 10 см от внешней поверхности анализатора, мкЗв/ч, не более

1

Габаритные размеры (длинахширинахвысота), мм, не более

- блок аналитический

590x490x390

- насос форвакуумный

700x400x450

Масса, кг, не более

- блок аналитический

40

- насос форвакуумный

50

Потребляемая мощность, В^А, не более

450

Напряжение электрического питания от однофазной сети переменного тока частотой (50 ± 1) Гц, В

от 207 до 253

Продолжительность непрерывной работы, ч, не менее

9

Продолжение таблицы 3

Наименование характеристики

Значение

Средняя наработка на отказ (без учета наработки рентгеновской трубки и блока детектирования), ч, не менее

16000

Условия эксплуатации:

  • - температура окружающего воздуха, 0С

  • - относительная влажность воздуха при + 25 0С, %, не более

  • - атмосферное давление, кПа

от +10 до +35

80

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на фирменную табличку методом лазерной гравировки, которая крепится к задней панели блока аналитического анализатора.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор серы рентгеновский волнодис-персионныйАСВ-3, в том числе:

ТА25.1.211.113

1 шт.

Встроенное проприетарное программное обеспечение «Программный комплекс анализатора серы ASX»

ТА23.00222-01-12

1 шт.

Комплект запасных частей, инструмента и принадлежностей, сменных частей в соответствии с ведомостью ЗИП ТА25.1.211.113 ЗИ

1 компл.

Ведомость эксплуатационных документов

ТА25.1.211.113 ВЭ

1 шт.

Комплект эксплуатационных документов согласно ведомости ТА25.1.211.113 ВЭ

1 компл.

Методика поверки

-

1 шт.

Сведения о методиках (методах) измерений

приведены в документе «Анализатор серы рентгеновский волнодисперсионный АСВ-3. Руководство по эксплуатации» ТА25.1.211.113 РЭ, раздел 12 «Использование анализатора».

Нормативные документы, устанавливающие требования к средству измерений ТУ 26.51.53-105-00227703-2021. Анализаторы серы рентгеновские волнодисперсионные АСВ-3. Технические условия.

Правообладатель

Акционерное Общество «Инновационный центр «Буревестник» (АО «ИЦ «Буревестник»)

ИНН 7814687586

Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1 Тел.: +7 (812) 615-12-39; +7 (812) 458-89-95; факс: +(812) 606-10-11

Web-сайт: www.bourevestnik.ru

Е-mail: bourevestnik@alrosa.ru

Изготовитель

Акционерное Общество «Инновационный центр «Буревестник» (АО «ИЦ «Буревестник»)

ИНН 7814687586

Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3 стр. 1 Адрес места осуществления деятельности: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Тел.: +7 (812) 615-12-39; +7 (812) 458-89-95; факс: +(812) 606-10-11

Web-сайт: www.bourevestnik.ru

Е-mail: bourevestnik@alrosa.ru

Испытательный центр

Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)

Адрес:119421, г. Москва, ул. Новаторов, д. 40, к. 1

Тел./Факс: (495) 935-97-77

E-mail: nicpv@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.320052.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 390

Лист № 1 Регистрационный № 61346-15                                              Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Тизприбор-150Р

Назначение средства измерений

Датчики давления Тизприбор-150Р (в дальнейшем - датчики) предназначены для непрерывного измерения и преобразования значений измеряемого параметра - абсолютного и избыточного давления, в том числе разрежения, давления-разрежения, а также разности давлений, уровня жидкости, расхода жидкостей и газов и других величин, функционально связанных с давлением в унифицированный токовый и цифровой выходные сигналы.

Описание средства измерений

Принцип действия датчиков основан на использовании емкостного первичного преобразователя с применением цифровой измерительной технологии и алгоритма, обеспечивающего высокоточное измерение давления.

Давление через разделительную мембрану и разделительную жидкость передается на первичный преобразователь. Далее сигнал с первичного преобразователя передается на электронную схему, формирующую унифицированный выходной сигнал, а также цифровые протоколы HART; FF H1; PROFIBUS PA.

В зависимости от измеряемого давления датчики имеют следующие обозначения:

SR, SD, SH - датчики разности(перепада) давлений низких, средних и высоких значений давлений, соответственно);

SG - датчики избыточного давления (в том числе вакуумметрические и мановакуумметрические датчики);

SA - датчики абсолютного давления;

В зависимости от используемого протокола связи датчики имеют следующие обозначения:

H - протокол HART F - протокол FF H1 P - протокол PROFIBUS PA Датчики изготавливаются:

  • - с индикаторным устройством на основе жидких кристаллов (ЖК-дисплей);

  • - без индикаторного устройства.

Датчики являются многопредельными и настраиваются при выпуске предприятием-изготовителем на максимальный верхний предел измерения. Датчик имеет возможность перенастройки на любой верхний предел измерения, находящийся в диапазоне от минимального до максимального верхнего предела измерения для данной модели.

Датчики давления Тизприбор-150Р имеют обычное или взрывозащищенное исполнение.

Датчики взрывозащищенного исполнения в зависимости от модели имеют маркировку по взрывозащите: 0ExiaIICT4 Х, 0ExiaIICT6 Х, 1ExdIICT4 Х, 1ExdIICT6 Х

Фотография общего вида датчиков представлена на рисунке 1.

V)

Рисунок 1 - Общий вид датчиков давления Тизприбор-150Р.

Программное обеспечение

На датчиках давления Тизприбор-150Р установлено программное обеспечение. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификацион ное наименование программного обеспечения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

HT PTRC

PH150T

5.4

b1d430b4

CRC-32

FF PTRC

PF150T

1.21

279cca41

CRC-32

PA PTRC

PP150T

3.0

E5e6f64

CRC-32

При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

ПО не оказывает влияния на метрологические характеристики датчиков давления Тизприбор-150Р.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Модель датчика, код диапазона измерения, пределы измерений, минимальный верхний предел измерений модели (Pmin), максимальный верхний предел измерений модели (Pmax), пределы основной допускаемой приведенной погрешности датчиков приведены в таблице 2, 3 и 4.

Таблица 2

Модель

Код диапазона измерений

Минимальный верхний предел измерений, Pmin (кПа)

Максимальный верхний предел измерений, Pmax (кПа)

Предельно допускаемое рабочее избыточное давление, МПа

Давление перегрузки,

МПа

SR

2

0,03

1,5

6,89

0,4

SD

3

0,075

7,5

13,8

13,8

4

0,374

37,4

5

1,86

186,8

6

6,9

690

7

20,86

2068

8

68,9

6890

SH

4

0,374

37,4

31,0

5

1,86

186,8

6

6,9

690

7

20,86

2068

Примечания

Нижний предел измерений равен нулю.

Погрешность:

1. Для кода диапазона 2 пределы основной допускаемой приведенной погрешности составляют ±0,1% выбранного диапазона. Если выбранный диапазон < 0,5 максимального диапазона, пределы погрешности составят: ±[0,05+0,025 х К] % выбранного диапазона.

2. Для других диапазонов пределы основной допускаемой приведенной погрешности составляют ±0,075% выбранного диапазона. Если выбранный диапазон < 0,1 максимального диапазона, погрешность составит: ±[0,025+0,005 х К]% выбранного диапазона.

Где К - (максимальный диапазон - URL / выбранный диапазон -SPAN)

Таблица 3

Модель

Код

диапазона измерений

Минимальный верхний предел измерений,

Pmin (кПа)

Максимальный верхний предел измерений, Pmax (кПа)

Давление перегрузки, МПа

SG

3

0,075

7,5

13,8

4

0,374

37,4

5

1,86

186,8

6

6,9

690

7

20,86

2068

8

68,9

6890

9

206,8

20680

31,0

0

413,7

41370

51,7

Примечания

1. Нижний предел измерений равен нулю.

2. Датчики с кодами диапазонов измерений 3 и 4 могут перенастраиваться в пределах от минус Pmax до Pmax.

3. Датчики с кодами диапазонов измерений 5, 6, 7, 8, 9, 0 могут перенастраиваться в пределах от минус 98 кПа до Pmax.

4. Пределы основной допускаемой приведенной погрешности составляют ±0,075% выбранного диапазона. Если выбранный диапазон <0,1 максимального диапазона, погрешность составит: ± [0,025+0,005 xK] % выбранного диапазона.

Где К - (максимальный диапазон - URL / выбранный диапазон -SPAN)

Таблица 4

Модель

Код диапазона измерений

Минимальный верхний предел измерений, Pmin (кПа)

Максимальный верхний предел измерений, Pmax (кПа)

Давление перегрузки, МПа

SA

4

0,374

37,4

0,4

5

1,86

186,8

1,5

6

6,9

690

3,0

7

20,86

2068

13.8

8

68,9

6890

Примечания

  • 1. Нижний предел измерений равен нулю абсолютного давления.

  • 2. Пределы основной допускаемой приведенной погрешности составляют ±0,075% выбранного диапазона. Если выбранный диапазон <0,1 максимального диапазона, погрешность составит ± [0,025+0,005 хК] % выбранного диапазона.

Где К - (максимальный диапазон - URL / выбранный диапазон -SPAN)

Датчики выпускаются в единицах СИ (Па, в том числе кратные и дольные единицы), а также по заказу потребителя и в других единицах, допущенных к применению в РФ.

Перевод из одних единиц в другие осуществляется в датчиках автоматически при настройке.

Вариация выходного сигнала уг не должна превышать абсолютного значения допускаемой основной погрешности | у |.

Выходной сигнал

Диапазон рабочих температур, °C

Пределы допускаемой дополнительной температурной приведенной погрешности датчика ут, выраженной в процентах от диапазона изменения выходного сигнала на каждые 28°C изменения температуры окружающего воздуха от нормальной до предельных значений в диапазоне рабочих температур Габаритные размеры, мм, не более

Масса, кг, не более

4-20 мА протокол HART протокол FF H1 протокол PROFIBUS PA

от минус 40 до плюс 85 (без ЖК-дисплея (М0) от минус 30 до плюс 70 (ЖК-дисплей (М5) от минус 30 до плюс 60 (взрывозащищенный)

Для датчиков модели диапазона SR

±[0,05% URL +0,25% Диапазона]

Для других диапазонов

Диапазон>0,1 URL:±[0,019% URL +0,125% Диапазона] Диапазон < 0,1 URL:±[0,025% URL +0,125% Диапазона]

Где: максимальный диапазон - URL / выбранный

диапазон -SPAN) 130x125x191

C дисплеем: 3,5

Без дисплея: 3,3

Знак утверждения типа

наносится на прикрепленную к датчику табличку методом гравирования и на титульный лист паспорта типографским способом.

Комплектность средства измерений

В комплект поставки входят:

Датчик                        1 шт.

Паспорт                       1 экз

Комплект монтажных частей     1 шт.

Пользовательский интерфейс     1 шт.

ПО                        1 шт.

Методика поверки             1экз.

В зависимости от заказа, опросного листа

В зависимости от заказа, опросного листа

В зависимости от заказа, опросного листа

В зависимости от заказа, опросного листа На партию, поставляемую в один адрес.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Датчики давления Тизприбор-150Р. Паспорт».

Нормативные и технические документы, устанавливающие требования к датчикам давления Тизприбор-150Р

ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 8.802-2012. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;

ГОСТ 8.107-81. ГСИ. «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"8^1-103 Па»;

ГОСТ Р 8.840-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10 в шестой степени Па»;

ГОСТ 22520-85. «Датчики давления, разряжения и разности давлений с электрическим аналоговыми выходными сигналами ГСП»;

ТУ 4212-150- 37185268-2014 «Датчики давления Тизприбор-150Р. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»)

ИНН 7713736815

Юридический адрес: 606000, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

Изготовитель

Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»)

ИНН 7713736815

Юридический адрес: 606000, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

Адрес места осуществления деятельности: 606000, Нижегородская обл., г. Дзержинск, ул. Науки, д. 8И, к. 1

Тел: 8(495) 540-52-98

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25

E-mail: office@vniims.ru, http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
