МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ ²³⁸⁶______

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на весы весы тензометрические вагонные ВТВ-С

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ЗВО» от 12 ноября 2020 г. № ЗО-ЗВО приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на весы тензометрические вагонные ВТВ-С на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на весы тензометрические вагонные ВТВ-С, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63156-16, в связи со сменой юридического адреса изготовителя с ООО «ЗВО», Челябинская область, г.Магнитогорск на ООО «ЗВО», Республика Башкортостан, г.Белорецк, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Z "                           А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

сЬФДЬНИЯ О СШ ИФИКЛТК '.Я11

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2386

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы тензометрические вагонные ВТВ-С

Весы тензометрические вагонные ВТВ-С (далее - весы) предназначены для статических измерений массы железнодорожных транспортных средств.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в дискретный или аналоговый электрический сиг- нал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять от одной до четырех секций. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). При этом соседние секции могут иметь две общие точки опоры (датчика).

Прибор весоизмерительный выполнен в отдельном корпусе и включает в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения цифровых датчиков, микропроцессор для обработки измерительной информации, дисплей для отображения результатов взвешивания, клавиатура, а также цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к весоизмерительному прибору через соединительную коробку и/или нормирующий преобразователь ЦНП, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск.

Пример общего вида ГПУ весов и весоизмерительных приборов представлены на рисунках 1 - 3.

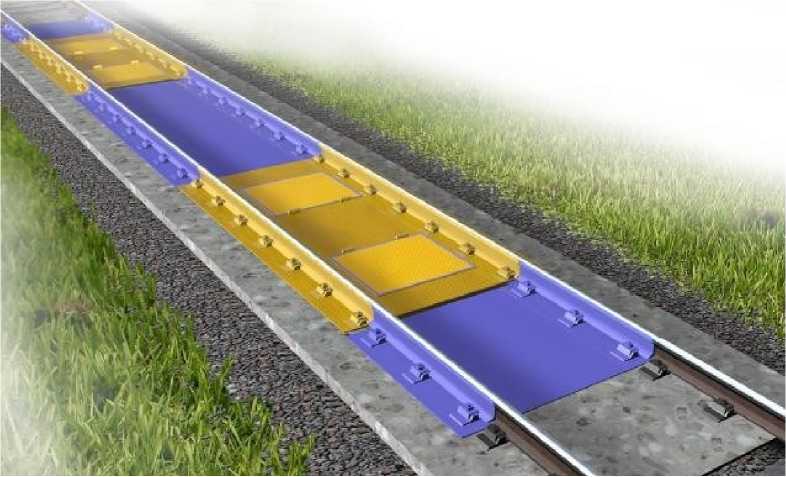

Рисунок 1 - Пример общего вида ГПУ весов

ТВ-003/05Н

ВКЦ

Рисунок 2 - Общий вид весоизмерительных приборов

ВКА

WE2111

DIS2116

CI-6000A

ПК

Рисунок 3 - Общий вид весоизмерительных приборов

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

• -  датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS (регистрационный № 57673-14);

• - датчики весоизмерительные МВ 150 (регистрационный № 44780-10);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9B (регистрационный № 55371-13).

При использовании в весах датчиков с цифровым выходным сигналом весоизмеритель- ные приборы представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

• -  приборы весоизмерительные CI, BI, NT и PDI, модификация  CI-6000A

(регистрационный № 50968-12);

• -   преобразователь весоизмерительный ТВ-003/05Н, изготовитель - фирма АО «Весоизмерительная компания «Тензо-М», пос.Красково;

• - электронный весовой терминал серии ВКА, изготовитель - ООО «Завод весового оборудования», г. Белорецк;

• - приборы весоизмерительные WE, модификация WE2111 (регистрационный № 61808-15);

В качестве терминала используются:

• - электронный цифровой весовой терминал серии ВКЦ, изготовитель - ООО «Завод весового оборудования», г. Белорецк, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк;

• - приборы весоизмерительные DIS2116, DWS2103, модификации DIS2116 (регистрационный № 61809-15);

- персональный компьютер, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов (4.10).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов обозначаются следующим образом:

ВТВ-С - [М]-[Л]-[Т]-[Ц]-[Ех]-[П]-[2] где:

М - Максимальная нагрузка (Max), т: 30; 60; 80; 100; 150; 200;

Л - длина секции ГПУ, м: от 3 до 7;

T - количество секций ГПУ: 1; 2; 3; 4;

Ц - условное обозначение для весов, использующих цифровые датчики (индекс отсутствует для весов с аналоговыми датчиками);

Ex - весы во взрывозащищенном исполнении (индекс отсутствует для весов выполненных не во взрывозащищенном исполнении);

П - условное обозначение для весов без капитального фундамента (индекс отсутствует для весов с фундаментом);

2 - условное обозначение для многодиапазонных весов (индекс отсутствует для однодиапазонных весов).

Значения максимальной нагрузки Max (Maxi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или весоизмерительном приборе весов.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и юстировки, корпус весоизмерительного прибора и/или нормирующего преобразователя ЦНП пломбируется свинцовой, мастичной, пластиковой пломбой либо пломбой в виде разрушаемой наклейки.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 4 - 6.

ТВ-003/05Н

ВКЦ

1

ВКА

WE2111

Рисунок 4 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба;

3 - пломба в виде разрушаемой наклейки)

3

1

2

2

ПК

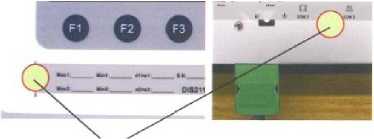

Рисунок 5 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба)

Рисунок 6 - Схема пломбировки нормирующего преобразователя ЦНП

(1 - свинцовая или пластиковая пломба)

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части. ПО весов с использованием ПК является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш (справедливо для CI-6000A, DIS2116, WE2111) или доступен для просмотра в рабочем окне программы (справедливо для ПК).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы.

Для контроля изменений законодательно контролируемых параметров в приборах WE2111 и DIS2116 предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров юстировки и настройки и могут быть выведены оператором на дисплей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Примечание: * обозначение «х» не относится к метрологически значимому ПО;

** обозначение «хх» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.

Метрологические и технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .............................................................III (средний)

Значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблицах 2 и 3.

Таблица 2 - Однодиапазонные весы

Таблица 3 - Многодиапазонные весы

Таблица 4 - Основные технические характеристики

наносится на маркировочную табличку, расположенную на весоизмерительном приборе и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется в соответствии с документом ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации РЭП 4274-ВО-003.

Основные средства поверки: гири 4-го, 5-го разряда согласно Приказу Росстандарта от 29.12.2018 г. № 2818. «Об утверждении Государственной поверочной схемы для средств измерений массы» (соответствующие классу    М1,    М1-2    по

ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на лицевую панель весоизмерительного прибора и/или в свидетельство о поверке.

Лист № 7 Всего листов 7 Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» документа «Весы тензометрические вагонные ВТВ-С. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ4274-003-34523086 «Весы тензометрические вагонные ВТВ-С. Технические условия». Изготовитель

Общество с ограниченной ответственностью «Завод весового оборудования» (ООО «ЗВО») ИНН 7456022405

Юридический адрес: 453510, Республика Башкортостан, г. Белорецк, ул. Тюленина, д. 14, литер А комната 17

Почтовый адрес: 453500, Республика Башкортостан, г.Белорецк, ул. Ленина, 41, а/я 3 Адрес производственной площадки: 455026, Челябинская область, г. Магнитогорск, ул. Мичурина, д.136, корп.3, помещение 6

Телефон/факс: (34792) 4-82-66, 4-47-80

адрес в Интернет: uzvo.ru

адрес электронной почты: info@uzvo.ru, umi.info@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон/факс: (495) 437-55-77 / 437-56-66.

адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
