ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «12» ноября 2021 г. № 2538

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Анализаторы

кислорода

ТДК-3М

14382-16

Общество с ограниченной ответственностью «НПФ ЦИРКОН» (ООО «НПФ ЦИРКОН»), г. Москва

117218, г. Москва,

ул. Кржижановского, д. 31

117218, г. Москва,

ул. Кржижановского, дом 29, корп. 1, этаж 2, пом. I, ком. 49,51

ООО «НПФ ЦИРКОН», г. Москва

2.

Весы вагонные неавтоматического действия

МВВ

64825-16

Общество с ограниченной ответственностью «ТехАвтоматика» (ООО ТехАвтоматика»), г. Рубцовск, Алтайский край

658204, Алтайский край, г. Рубцовск, ул. Азовская, д. 34

658220, Алтайский край, г. Рубцовск, ул. Строительная, 42, пом/оф 5/212

ООО «ТехАвтоматика», г. Рубцовск, Алтайский край




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» ноября 2021 г. № 2538

Лист № 1

Всего листов 5

Регистрационный № 64825-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные неавтоматического действия МВВ

Назначение средства измерений

Весы вагонные неавтоматического действия МВВ (далее - весы) предназначены для измерения массы железнодорожных транспортных средств в режиме статического взвешивания.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой.

ГПУ может состоять из одной или двух весовых платформ.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются индикатором и выводятся в единицах массы на цифровом табло последнего.

В весах применяются датчики МВ150 производства ЗАО «Весоизмерительная компания «Тензо-М», Россия (госреестр СИ № 44780-10) или WBK производства фирмы «CAS Corporation», Р. Корея (госреестр СИ № 56685-14) и индикаторы CI-5010A производства фирмы «CAS Corporation», Р. Корея (госреестр СИ № 50968-12) или ЦЕНТА производства ООО «Центр Техавтоматика», Россия.

Общий вид весов представлен на рисунке 1.

Приказ Росстандарта №2538 от 12.11.2021, https://oei-analitika.ru

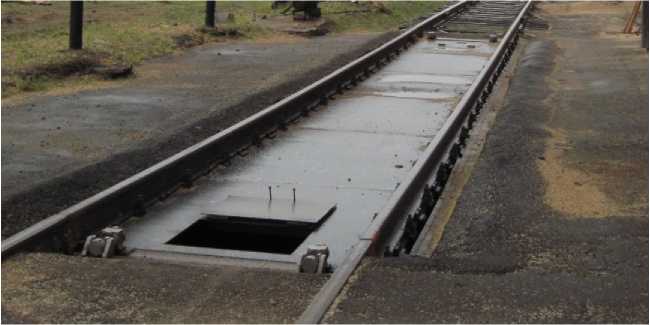

Рисунок 1 - Общий вид весов МВВ

Модификации весов обозначаются следующим образом:

ХХХ - ХХ - ХХ - ХХ

1 234 1 1 1

где:

  • 1.     Название весов (МВВ)

  • 2.     Максимальная нагрузка Max (т)

  • 3.     Количество платформ (шт.)

  • 4. Количество датчиков (шт.)

После поверки индикаторы пломбируется пломбой, защищающей от несанкционированного доступа в режим юстировки. Схемы пломбирования индикаторов представлены на рисунках 2, 3.

Приказ Росстандарта №2538 от 12.11.2021, https://oei-analitika.ru

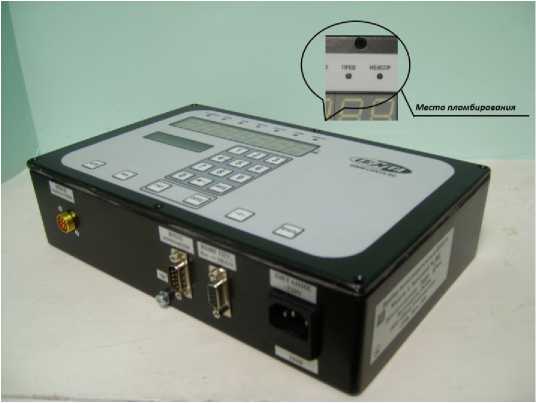

Рисунок 2 - Место пломбирования индикатора CI-5010A

Приказ Росстандарта №2538 от 12.11.2021, https://oei-analitika.ru

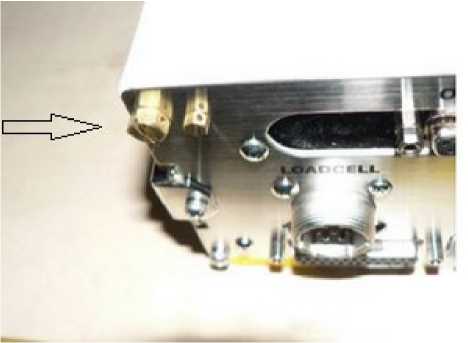

Рисунок 3 - Место пломбирования индикатора ЦЕНТА

Программное обеспечение

Программное обеспечение (ПО) индикаторов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора.

Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений ПО обеспечивается установкой пломбы, блокирующей доступ в режим юстировки. Идентификационные данные ПО индикаторов приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

ЦЕНТА

CI-5010A

Идентификационное наименование ПО

Centa_mod_1 firmware

CI-5000 series firmware

Номер версии (идентификационный номер ПО)

1.01, 1.02, 1.03

1.0010,1.0020,1.0030

Цифровой идентификатор ПО (контрольная сумма)

отсутствует, исполняемый код недоступен

Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Конструкция индикатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011.................................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности (mpe) при первичной поверке приведены в таблице 2

Таблица 2 - Метрологические характеристики весов

Модель весов

Мax, т

Min, т

е = d,

кг

n

Для нагрузки m, т

mpe, кг

МВВ-100

100

1

50

2000

1 < m < 25

± 25

25 < m < 100

± 50

МВВ-140

140

1

50

2800

1 < m < 25

± 25

25 < m < 100

± 50

100 < m < 110

± 75

МВВ-200

200

2

100

2000

2 < m < 50

± 50

50 < m < 200

± 100

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики весов

Наименование параметра

Значение

Особый диапазон рабочих температур ГПУ, °С:

  • - с датчиками WBK

  • - с датчиками МВ150

от -40 до +50 от -30 до +40

Диапазон рабочих температур индикаторов, °С

от + 5 до + 40

Диапазон устройства выборки массы тары

от 0 до 50% Max

Потребляемая мощность, В^А, не более

20

Параметры электропитания весов от сети переменного тока:

  • - напряжение, В

  • - частота, Гц

от 187 до 242

от 49 до 51

Вероятность безотказной работы за 2000 ч, не менее

0,92

Срок службы, лет, не менее

10

Таблица 4 - Габаритные размеры, количество весовых платформ, датчиков и масса ГПУ

Модели весов

Габаритные размеры ГПУ (Ш х Д) не более, м

Количество платформ

Количество датчиков

Масса ГПУ, не более, кг

МВВ-100-01-04

3 х 16

1

4

15000

МВВ-100-02-04

3 х 16

2

8

5500

МВВ-140-01-04

3 х 16

1

4

15000

МВВ-140-02-04

3 х 16

2

8

6000

МВВ-200-01-04

3 х 16

1

4

20000

МВВ-200-02-04

3 х 16

2

8

7500

Знак утверждения типа

наносится:

  • - способом фотохимпечати на табличку, расположенную на боковой поверхности ГПУ;

  • -  типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы в сборе

МВВ

1 комплект

Руководство по эксплуатации весов, совмещенное с паспортом

ТАМВВ.427421.006.РЭ

1 экз.

Руководство по эксплуатации индикатора

---

1 экз.

Сведения о методиках (методах) измерений

содержатся в разделе 2 «Использование по назначению» Руководства по эксплуатации МВВ. ТАМВВ.427421.006.РЭ.

Нормативные документы, устанавливающие требования к весам вагонным неавтоматического действия МВВ

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

лист № 5 всего листов 5 Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.)

Изготовитель

Общество с ограниченной ответственностью «ТехАвтоматика» (ООО «ТехАвтоматика»). ИНН 2209029140

Адрес: 658220, РФ, Алтайский край, г. Рубцовск, ул. Строительная, 42, пом/оф 5/212 факс: + 7 (385 57) 2-53-09, 2-55-15;

тел.: + 79059264411 сайт: www.ta22.ru е-mail: ta22@ngs.ru

Испытательный центр Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Тел. (383) 210-08-14, факс (383) 210-13-60

е-mail: director@sniim.ru Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.




Приказ Росстандарта №2538 от 12.11.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 ноября 2021 г.

2538

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о местах осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

    Особой.

  • 4. Контроль за испол^нишлИЖ5йад^(ЩЩ1кад8к|Ябажзй1ю за

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и

метрологии

Руководитель

А.П.Шалаев

Сертификат: 028BB28700AOAC3E9843FA50BS4F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «12» ноября 2021 г. № 2538

Лист № 1 Регистрационный № 14382-16 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы кислорода ТДК-3М

Назначение средства измерений

Анализаторы кислорода ТДК-3М предназначены для непрерывного измерения объемной доли кислорода в дымовых газах котельных установок, кислородно-воздушных смесях, защитных инертных газовых средах.

Описание средства измерений

Анализаторы кислорода ТДК-3М (далее - анализаторы) состоят из нескольких блоков: погружного кислородного зонда, вторичного преобразователя, блока питания, микрокомпрессора. Вторичный преобразователь, блок питания, микрокомпрессор выполнены в пластиковых корпусах. На лицевой стороне вторичного преобразователя расположены цифровой дисплей и кнопки управления.

Принцип действия анализаторов заключается в измерении ЭДС твердоэлектролитного гальванического элемента, включающего диск из оксида циркония, стабилизированного оксидом иттрия. Твердый электролит такого состава имеет проводимость по ионам кислорода в диапазоне от 500 до 1000оС. Выходное напряжение на элементе пропорционально разности парциальных давлений кислорода в измеряемой среде и в газовой среде с известным содержанием кислорода (например, воздух).

Погружной кислородный зонд устанавливают стационарно внутрь дымохода или вытяжной трубы. Вторичный преобразователь анализаторов выполняет функции поддержания температуры измерительной ячейки, аналого-цифровое преобразование, индукцию текущего состояния входных сигналов, цифровую информацию содержания кислорода в анализируемой среде, а также формирование унифицированного токового выходного сигнала. Вторичный преобразователь может быть расположен на расстоянии до 250 м от зонда.

Анализаторы имеют выходы для подключения записывающего устройства, компьютера и сигнализатора. Порог срабатывания сигнализации в пределах диапазона измерений и время непрерывной работы канала в диапазоне от 2 до 40 минут устанавливается изготовителем по заказу потребителя.

Пломбирование газоанализаторов не предусмотрено.

Приказ Росстандарта №2538 от 12.11.2021, https://oei-analitika.ru

Место нанесения знака поверки

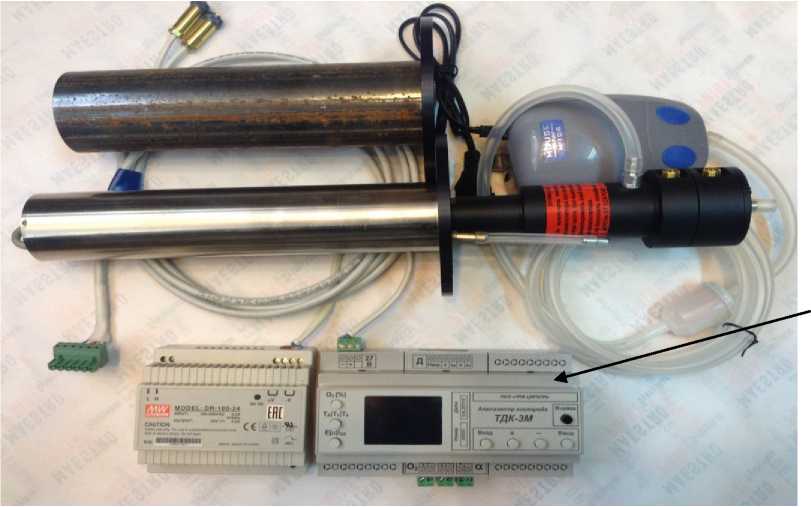

Рисунок 1 Общий вид анализаторов кислорода ТДК-3М

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«OXIMESS»

Номер версии (идентификационный номер ПО)

Pr-3

Цифровой идентификатор ПО

0x95D76B9C

Алгоритм вычисления цифрового идентификатора

CRC16

Защита программного обеспечения осуществляется аппаратно-программными средствами микроконтроллера.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблицах 2, 3.

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений объемной доли кислорода, %

От 1 до 21

Пределы допускаемой относительной погрешности измерений объемной доли кислорода, %

±2

Время установления показаний Т(0,9), с, не более

30

Потребляемая мощность, В^А, не более

100

Габаритные размеры (ДхШхВ), мм, не более

- диаметр зонда

50

- длина зонда

от 400 до 1200

- вторичного прибора

230x210x80

- микропроцессор

150x100x70

Масса, кг, не более

15

Таблица 3

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +35

- атмосферное давление, кПа

от 84,0 до 106,7;

Электрическое питание:

- напряжение переменного тока, В

220122

- частота переменного тока, Гц

50±1

Знак утверждения типа

Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

В комплект анализатора кислорода ТДК-3М входят:

Погружной кислородный зонд - 1шт.

Вторичный преобразователь - 1шт.

Блок питания - 1 шт.

Микрокомпрессор - 1шт.

Разъем для подключения токового выхода - 3шт.

Болт для крепления зонда - 4шт.

Герметизирующая прокладка из паронита - 1шт.

Кабель соединительный 1шт. Монтажная труба зонда с фланцем - 1шт.

Трубка силиконовая - 1 шт.

Техническое описание и инструкция по эксплуатации анализатора (с Методикой поверки).

Сведения о методиках (методах) измерений

приведены в техническом описании и инструкции по эксплуатации анализатора кислорода ТДК-3М.

Нормативные и технические документы, устанавливающие требования к анализаторам кислорода ТДК-3М

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Анализаторы кислорода ТДК-3М. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «НПФ ЦИРКОН» (ООО «НПФ ЦИРКОН»), ИНН 7726211981.

Адрес: 117218, Россия, г. Москва, ул. Кржижановского, дом 29, корп. 1, этаж 2, пом. I, ком. 49,51.

Тел.: +7(499)129-72-72, факс:+7(499)129-81-72, E-mail: zircon.company@gmail.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
