Номер по Госреестру СИ: 55371-13
55371-13 Датчики весоизмерительные тензорезисторные
(Single shear beam, Dual shear beam, S beam, Сolumn)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерения не применяются.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 5
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 6
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 7
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 8
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 9
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации/
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным Single shear beam, Dual shear beam, S beam, Column1. ГОСТ 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. Техническая документация фирмы-изготовителя
Изготовитель
«Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР. P.O. Box 2, Hanzhong 723007, Shaanxi, ChinaТел: +86 916 2577212, факс: +86 916 2577213
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М » 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисто-ров в аналоговый нормированный электрический сигнал. Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации.
Датчики состоят из четырех семейств Single shear beam, Dual shear beam, S beam, Column, отличающихся видом нагрузки, монтажными элементами встройки датчика в весы.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой.
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
-
- торговая марка изготовителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- класс точности по ГОСТ Р 8.726-2010;
-
- максимальная нагрузка Емах.
Общий вид датчиков представлен на рисунках 1-4
H8C, B8D
HM8C, BM8D
BM8H
H8H
HM8
B8Q, H8Q

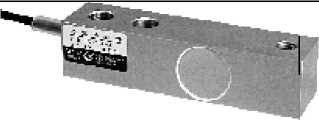

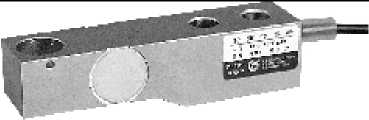

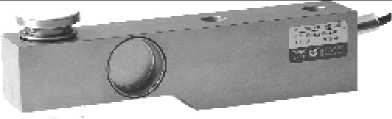

Рисунок 1 - Single shear beam
B9C, H9C
B9D, H9D

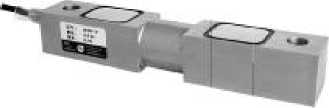

Рисунок 2 - Dual shear beam
B9E |
B9F |
ЧвЩм B9H, H9H |
B9N\H9N |
HM9C |
HM9E |
'; HM9A |
f , .--Ji jJPI HM9B |
Рисунок 2 - Dual shear beam
B3G, H3G, H3, H3F
BM3
I
H3C
L3V
Рисунок 3 - S-beam
BM14C, HM14C
Рисунок 4 - Column
BM14D
w Ww*
BM14G
HM14H
BM14K
HM14H1
Рисунок 4 - Column
-
1. Доля от пределов допускаемой погрешности весов , pLC...................0,7
-
2. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
От 0 до 500V включ. |
± 0,35 V |
св. 500V до 2000V включ. |
± 0,7 V |
св. 2000V |
± 1,05 V |
-
3. Обозначение по влажности СН
-
4. Составляющая погрешности связанная со сходимостью, кг, не более |mpe|
-
5. Составляющая погрешности связанная с ползучестью:
-
- за 30 мин, кг, не более 0,7 mpe
-
- за время между 20-й и 30-й минутами, кг, не более 0,15 mpe
-
7. Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)
Для датчиков модификаций:
В8D, B8Q, H8Q, H8C, H8H, B9C, H9C, B9D, H9D, B9E, B9F, B9H, H9H, B9N,
H9N, B3G, H3G, H3, H3F, H3C, L3V
BM8D, BM8H, HM8, HM8C, HM9A, HM9B, HM9C, HM9E, BM3, ВМ14А,
ВМ14С, ВМ I4D, ВМ I4G, НМ14Н1, ВМ14К, НМ14С, НМ14Н
-
8. Вероятность безотказной работы за 2000ч
9. Значение поверочного интервала, v, кг
10. Напряжение питания, В
max/n
max
от 5 до 12
-
11. Датчики семейства «Single shear beam» сдвиговая диформация)
-
11.1. Значение максимальной нагрузки (Emax) в зависимости от модификации приведены в таблице 2.
-
Таблица 2.
Модификация |
Максимальная нагрузка, Emax, т |
B8D |
0,5; 1,0; 2,0; 5,0 |
B8Q, H8Q |
0,2; 0,5; 1,0; 2,0 |
BM8D |
0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 5,0; 7,5; 10,0 |
BM8H |
0,25; 0,5; 1,0; 2,0; 5,0 |
H8C |
0,1; 0,25; 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 5,0; 10,0 |
H8H |
0,25; 0,5; 1,0; 2,0; 5,0 |
HM8 |
0,5; 1,0; 2,0; 2,5; 3,0; 5,0; 10,0; 15,0; 20,0; 25,0; 30,0; 50,0 |
HM8C |
0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 5,0; 10,0 |
-
11.2. Значение класса точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax), минимальный поверочный интервал (Vmin), невозврат выходного сигнала при возврате к минимальной нагрузке (DR), номинальный относительный выходной сигнал (мВ/В), значение входного сопротивления датчика, значение выходного сопротивления датчика, предельные значения температуры, габаритные размеры и масса датчиков, приведены в таблице 3.
Таблица 3
Технические характеристики |
Модификация | |||
B8D |
B8Q, H8Q |
BM8D |
BM8H | |
1 |
2 |
3 |
4 |
5 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
3 ± 0,008 |
2±0,002 |
3 ± 0,008 |
2 ± 0,02 |
Невозврат выходного сигнала |
Emax/ max |
Emax/ |
Emax/ |
Emax/ |
при возврате к минимальной нагрузке (DR), кг |
6000 |
6000 |
6000 |
6000 |
Минимальный поверочный |
Emax/ |
E / -^max' |
E / max |
E / max |
интервал (Vmin), кг |
10000 |
10000 |
10000 |
10000 |
Входное сопротивления, Ом |
350 ± 3,5 |
1106±5 |
350 ± 3,5 |
350 ± 3,5 |
Выходное сопротивление, Ом |
350 ± 3,5 |
1000±3 |
350 ± 3,5 |
351 ± 2,0 |
Предельные значения темпе- |
От минус 30 до плюс 40 | |||
ратуры | ||||
Габаритные размеры, (Длина |
от 130 до 171 |
128,5 |
от 130 до 222,3 |
от 130 до 171 |
х Ширина х Высота), мм, не |
х(от30,7до36,8) |
x31,8 |
х(от34до52,4) |
х(от30,7до36,8) |
более |
х(от30,2до36,8) |
х25,4 |
х(от31,8до50,8) |
x(от30,2до36,8) |
Масса, кг не более |
от 1,1 до 2,3 |
0,9 |
от 1,1 до 4,0 |
от 1,1 до 2,3 |
Продолжение таблицы 3
Технические характеристики |
Модификация | |||
H8C |
H8H |
HM8 |
HM8C | |
1 |
6 |
7 |
8 |
9 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
3 ± 0,003 |
2 ± 0,02 |
2 ± 0,002 |
2 ± 0,004 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ max 6000 |
Emax/ 6000 |
Emax/ 6000 |
Emax/ max 6000 |
Минимальный поверочный |
Emax/ |
E / max |
E / max |
E / max |
интервал (Vmin), кг |
10000 |
10000 |
10000 |
10000 |
Входное сопротивления, Ом |
350 ± 3,5 |
350 ± 3,5 |
350 ± 3,5 |
350 ± 3,5 |
Выходное сопротивление, Ом |
350 ± 3,5 |
350 ± 3,5 |
352 ± 3 |
351 ± 2 |
Предельные значения темпе-0 ратуры, С |
От минус 30 до плюс 40 | |||
Габаритные размеры, (Длина |
(от 130 до |
(от 130 до |
(от 203 до |
(от 130 до |
х Ширина х Высота), мм, не |
222,3) х (от 34 |
171) х (от 30,7 |
416) х (от 37 |
222,3) х (от 34 |
более |
до 52,4) х (от |
до 36,8) x (от |
до 105) х (от |
до 52,4) х (от |
31,8 до 50,8) |
30,2 до 36,8) |
57,9 до 213) |
31,8 до 50,8) | |
Масса, кг не более |
от 1,1 до 4,0 |
от 1,1 до 2,3 |
от 2,5 до 22,4 |
от 1,1 до 4,0 |
-
11.3. Датчики модификации B8Q, BM8H, B8D, BM8D изготавливаются из нержавеющей стали, датчики остальных модификаций - из легированной стали.
-
12. Датчики семейства «Dual shear beam» (сжатие)
-
12.1. Значение максимальной нагрузки (Етах) в зависимости от модификации приведены в таблице 4.
-
Таблица 4.
Модификация |
Максимальная нагрузка, Етах, т |
B9C, H9C |
2,3; 4,5; 9,1; 13,6; 18,1; 22,7; 27,2; 34,0; 45,4; 68,0; 90,7; 113,4 |
B9D, H9D |
0,45; 0,68; 0,91; 1,1; 1,8; 2,3; 4,5; 6,8; 9,1; 11,3; 15,9; 22,7; 34,0 |
B9E |
22,7; 27,2; 29,5; 34,0; 45,4; 56,7; 68,0 |
B9F |
4,5; 6,8; 9,1; 11,3; 13,6; 18,1; 22,7; 27,2 ; 34,0 |
B9H, H9H |
22,7; 27,2; 34,0; 45,4 |
B9N |
4,5; 6,8; 9,1; 11,3; 13,6; 18,1; 22,7; 27,2; 34,0 ; 45,4; 56,7 |
H9N |
11,3; 18,1; 22,7; 27,2; 34,0; 45,4; 56,7; 68,0; 90,7 |
HM9A |
10,0; 15,0; 20,0; 25,0; 30,0; 40,0; 50,0 |
HM9B |
10,0; 20,0; 25,0; 30,0; 40,0; 50,0 |
HM9C |
2,3; 4,5; 6,8; 9,1; 13,6; 18,1; 22,7; 27,2; 34,0; 40,8; 45,4; 68,0; 90,7; 113,4 |
HM9E |
22,7; 27,2; 29,5; 34,0; 45,4; 56,7; 68,0; 90,7; 113,4 |
-
12.2. Значение класса точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax), минимальный поверочный интервал (Vmin), невозврат выходного сигнала при возврате к минимальной нагрузке (DR), номинальный относительный выходной сигнал (мВ/В), значение входного сопротивления датчика, значение выходного сопротивления датчика, предельные значения температуры, габаритные размеры и масса датчиков, приведены в таблице 5.
Таблица 5.
Технические характеристики |
Модификация | ||
B9C, H9C, HM9C |
B9D, H9D |
B9F | |
1 |
2 |
3 |
4 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
3,0 ± 0,008 |
3,0 ± 0,008 |
3,0 ± 0,003 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Минимальный поверочный интервал (Vmin), кг |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Входное сопротивления, Ом |
700 ± 7 |
700 ± 7 |
700 ± 7 |
Выходное сопротивление, Ом |
703 ± 4 |
703 ± 4 |
703 ± 4 |
Предельные значения темпе- 0 ратуры, С |
От минус 30 до плюс 40 | ||
Габаритные размеры, (Длина х Ширина х Высота), мм, не более |
от 206,2 до 408,9 х0 (от 43,2 до 136,6) |
от 190,5 до 342,9 х(от 30,99 до 61,98) х(от 30,99 до 74,68) |
от 203,2 до 215,9 х(от 36,58 до 49,53) х(от 58,8 до 76,12) |
Масса, кг не более |
от 2,25 до 44,6 |
от 1,35 до 12,05 |
от 3 до 5,6 |
Продолжение таблицы 5.
Технические характеристики |
М |
одификация | ||
B9E |
B9H, H9H |
B9N |
H9N | |
1 |
5 |
6 |
7 |
8 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
3,0 ± 0,008 |
3,0 ± 0,003 |
3,0 ± 0,003 |
3,0 ± 0,003 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Минимальный поверочный интервал (Vmin), кг |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Входное сопротивления, Ом |
700 ± 7 |
700 ± 7 |
700 ± 7 |
700 ± 7 |
Выходное сопротивление, Ом |
703 ± 4 |
703 ± 4 |
703 ± 4 |
703 ± 4 |
Предельные значения темпе-0 ратуры, С |
От минус 30 до плюс 40 | |||
Габаритные размеры, (Длина |
260,35 |
292 |
от 197 до 387,4 |
от 197 до 489 |
х Ширина х Высота), мм, не |
х74,68 |
х49,28 |
х(от 43 до 73,7) |
х(от 43 до 96,5) |
более |
х74,68 |
х88,14 |
х(от 49,3 до 98) |
х(от 49,3 до 147,3) |
Масса, кг не более |
9,95 |
9,8 |
от 2,4 до 13,2 |
от 2,4 до 32,7 |
Продолжение таблицы 5
Технические характеристики |
Модификация | ||
HM9A |
HM9B |
HM9E | |
1 |
9 |
10 |
11 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
2,0 ± 0,002 |
2,0 ± 0,002 |
3,0 ± 0,003 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Минимальный поверочный интервал (Vmin), кг |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Входное сопротивления, Ом |
700 ± 3,5 |
700 ± 7 |
700 ± 7 |
Выходное сопротивление, Ом |
703 ± 3,5 |
700 ± 7 |
703 ± 4 |
Предельные значения темпе-0 ратуры, С |
От минус 30 до плюс 40 | ||
Габаритные размеры, (Длина |
от 160 до 200 |
от 240 до 340 |
от 260 до 304 |
х Ширина х Высота), мм, не |
х (от 125 до 155) |
х(от 135 до 160) |
х(от 76 до 86,1) |
более |
х (от 179 до 220 |
х(от 195 до 267) |
х(от 76,2 до 86,36) |
Масса, кг не более |
от 12 до 23 |
от 16 до 25 |
от 9,35 до 15,75 |
-
12.3. Датчики модификации В9С, B9D, В9Е, B9F, В9Н, B9N, изготавливаются из нержавеющей стали, датчики остальных модификаций - из легированной стали.
-
13. Датчики семейства «S beam» (растяжение, сжатие)
13.1. Значение максимальной нагрузки (Emax) в зависимости от модификации приведены в таблице 6.
Таблица 6.
Модификация |
Максимальная нагрузка, Emax, т |
B3G |
0,05; 0,1; 0,25; 0,5; 1,0; 2,5; 5,0; 7,5; 10 |
H3G |
0,05; 0,1; 0,2; 0,25; 0,5; 1,0; 2,5; 5,0; 7,5 |
H3 |
0,025; 0,05; 0,1; 0,15; 0,2; 0,25; 0,3; 0,5; 0,6; 0,75; 1,0; 1,5; 2,0; 2,5; 3,0; 5,0; 7,5; 10,0; 15,0; 20,0; 30,0 |
H3F |
0,1; 0,25; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5; 5,0 |
H3C |
10,0; 20,0 |
L3V |
0,2; 0,5 |
BM3 |
0,5; 1,0; 2,0; 3,0; 4,0; 5,0; 6,0; 7,5 |
-
13.2. Значение класса точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax), минимальный поверочный интервал (Vmin), невозврат выходного сигнала при возврате к минимальной нагрузке (DR), номинальный относительный выходной сигнал (мВ/В), значение входного сопротивления датчика, значение выходного сопротивления датчика, предельные значения температуры, габаритные размеры и масса датчиков, приведены в таблице 7.
Таблица 7.
Технические характеристики |
Модификация | |||||
B3G |
H3G |
H3 | ||||
1 |
2 |
3 |
4 | |||
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 | |||
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 | |||
Номинальный относительный выходной сигнал, мВ/В |
3,0 ± 0,008 |
3,0 ± 0,008 |
2,0 ± 0,004 | |||
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 | |||
Минимальный поверочный интервал (Vmin), кг |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 | |||
Входное сопротивления, Ом |
430 ± 60 |
430 ± 60 |
350 ± 3,5 | |||
Выходное сопротивление, Ом |
351 ± 2 |
351 ± 2 |
351 ± 2 | |||
Предельные значения темпе-0 ратуры, С |
От минус 30 до плюс 40 | |||||
Габаритные размеры, (Длина х Ширина х Высота), мм, не более |
от 50,8 до 112,8 х(от 15,1 до 46,3) х(от 61,0 до 177,8) |
от 50,8 до 101,6 х(от 16,1 до 35,1) х(от 63,5 до 139,7) |
от 50,8 до 190 х(от 16,1 до 80) х(от 76,2 до 230) | |||
Масса, кг не более |
от 0,6 до 5,8 |
от 0,7 до 3,1 |
от 0,6 до 23,4 | |||
Технические характеристики |
Модификация | |||||
H3F |
BM3 |
H3C |
L3V | |||
1 |
5 |
6 |
7 |
8 | ||
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
С3 | ||
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 | ||
Номинальный относительный выходной сигнал, мВ/В |
3,0 ± 0,008 |
2,0 ± 0,004 |
2,0 ± 0,01 |
2,3 ± 0,04 | ||
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 | ||
Минимальный поверочный интервал (Vmin), кг |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 | ||
Входное сопротивления, Ом |
350 ± 3,5 |
350 ± 3,5 |
460 ± 50 |
410 ± 30 | ||
Выходное сопротивление, Ом |
351 ± 2 |
351 ± 2 |
350 ± 3 |
351 ± 2 | ||
Предельные значения темпе-0 ратуры, С |
От минус 30 до плюс 40 | |||||
Габаритные размеры, (Длина х Ширина х Высота), мм, не более |
от 50,8 до 76,2 х(от 20,6 до 27) х(от 76,2 до 108) |
86 х (от 32 до 50) х 92 |
от 200 до 250 х(от 40 до 54) х(от 275 до 350) |
64к25х80 | ||
Масса, кг не более |
от 0,9 до 1,8 |
от 1,8 до 2,6 |
от 11 до 20 |
0,5 |
-
13.3. Датчики модификации B3G, BM3 изготавливаются из нержавеющей стали,, датчики остальных модификаций - из легированной стали.
-
14. Датчики семейства «Column» (сжатие)
14.1. Значение максимальной нагрузки (Емах) в зависимости от модификации приведены в таблице 8.
Таблица 8.
Модификация |
Максимальная нагрузка Емах, т |
ВМ14А |
10; 25; 40; 60; 100, 200 |
ВМ14С |
0,5; 1,0; 2,0; 3,0; 5,0; 10; 20; 25; 30; 40; 50 |
BM14D |
10; 20; 25; 30; 40; 60; 100 |
BM14G, НМ14Н1 |
10; 20; 30; 40; 50 |
ВМ14К |
10; 15; 20; 30; 40; 50; 60; 100 |
НМ14С |
10; 20; 25; 30; 50 |
НМ14Н |
10; 15; 20; 25; 30; 40; 50; 60 |
-
14.2. Значение класса точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax), минимальный поверочный интервал (Vmin), невозврат выходного сигнала при возврате к минимальной нагрузке (DR), номинальный относительный выходной сигнал (мВ/В), значение входного сопротивления датчика, значение выходного сопротивления датчика, предельные значения температуры, габаритные размеры и масса датчиков, приведены в таблице 9.
Таблица 9
Технические характеристики |
Модификация | |||
BM14A |
BM14C |
BM14D |
BM14G | |
1 |
2 |
3 |
4 |
5 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
2,0 ± 0,002 |
2,0 ± 0,004 |
1,5 ± 0,003 |
2,0 ± 0,02 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Минимальный поверочный интервал (Vmin), кг |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Входное сопротивления, Ом |
450 ± 4,5 |
700 ± 7 |
700 ± 7 |
700 ± 7 |
Выходное сопротивление, Ом |
480 ± 4,8 |
703 ± 4 |
703 ± 4 |
703 ± 4 |
Предельные значения темпе-0 ратуры, С |
От минус 30 до плюс 40 | |||
Габаритные размеры (диаметр х высота), мм, не более: |
от 73 до 162,6 х (от 82,5 до 228,6) |
88,9 х 118,5 |
от 73 до 152,4 х(от 180 до 350) |
88,9 х 150 |
Масса, кг не более |
от 3,3 до 24,6 |
5,5 |
от 12 до 21,5 |
4,5 |
Окончание таблицы 9
Технические характеристики |
Модификация | |||
BM14K |
HM14C |
HM14H |
HM14H1 | |
1 |
5 |
6 |
7 |
8 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
2,0 ± 0,02 |
1,5 ± 0,004 |
2,0 ± 0,002 |
2,0 ± 0,002 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Emax/ 6000 |
Минимальный поверочный интервал (Vmin), кг |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Emax/ 10000 |
Входное сопротивления, Ом |
700 ± 7 |
700 ± 7 |
700 ± 7 |
700 ± 7 |
Выходное сопротивление, Ом |
703 ± 4 |
700 ± 7 |
703 ± 4 |
703 ± 4 |
Предельные значения темпе- 0 |
От минус 30 до плюс 40 | |||
ратуры, С | ||||
Габаритные размеры (диаметр |
(от 74 до 93) х |
84 х |
(от 82,4 до 88) х |
76 x 150 |
х высота), мм, не более: |
(от 130 до 260) |
118,5 |
(от 150 до 170) | |
Масса, кг не более |
от 6,2 до 15 |
от 1,8 до 2,6 |
от 4,5 до 6,4 |
4,55 |
-
14.3. Датчики модификации НМ14С, HM14H, HM14H1 изготавливаются из легированной стали. Датчики остальных модификаций - из нержавеющей стали.
