ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные М8300

Весы вагонные М8300 (далее — весы) предназначены для измерений массы.

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011) (далее — датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011, или устройство обработки аналоговых данных Т.2.2.3 ГОСТ OIML R 76-1—2011 совместно с персональным компьютером (далее - ПК)).

ГПУ включает в себя от одной до пяти секций, представляющих собой металлическую конструкцию, каждая из которых опирается на датчики. ГПУ устанавливается на одном уровне с поверхностью железнодорожного полотна. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное, недеформируемое основание.

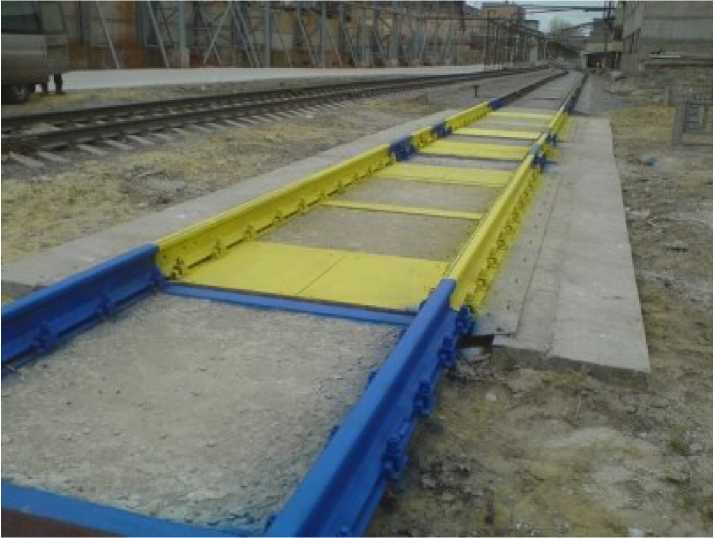

Общий вид ГПУ весов представлен на рисунке 1.

Рисунок 1 — Общий вид ГПУ весов

В весах используются датчики:

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации НМ14Н (регистрационный № 55371-13);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации НМ14Н и НМ9В (регистрационный № 55371-19);

• - датчики весоизмерительные сжатия 740 (регистрационный № 50842-12);

• -   датчики   весоизмерительные   тензорезисторные   C,   модификации   C16A,

(регистрационный № 60480-15);

• -   датчики   весоизмерительные   тензорезисторные   C,   модификации   C16A,

(регистрационный № 67871-17);

• - датчики весоизмерительные сжатия 740DMET (регистрационный № 71570-18).

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору. В сочетании с датчиками 740DMET с цифровым выходным сигналом в качестве терминала используется прибор Микросим М10 или персональный компьютер (далее - ПК) со специализированным программным обеспечением. Индикатор или комбинация устройства обработки аналоговых данных и терминала М10, либо ПК со специализированным программным обеспечением, применяется при использовании датчиков с аналоговым выходным сигналом.

В весах используются приборы весоизмерительные Микросим, регистрационный № 55918-13, модификации М0601 и М0808, приборы весоизмерительные Микросим, регистрационный № 75654-19, модификации М0601, М0808 и М10, а также терминалы М10 (изготовитель - ООО НПП «Метра», г. Обнинск). Весы оснащены интерфейсами RS-232 или RS-485, или USB.

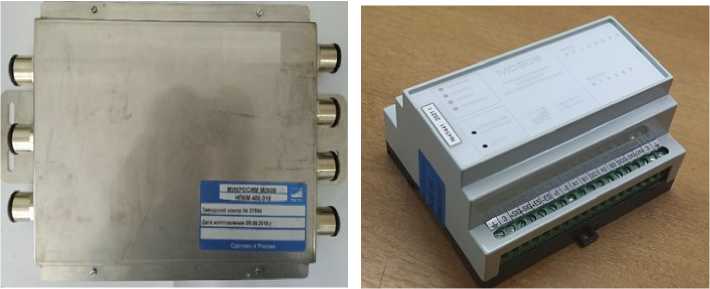

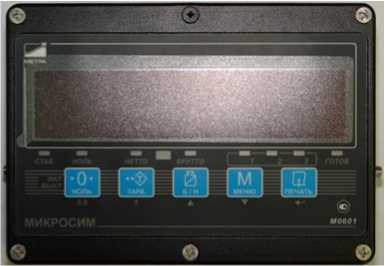

Общий вид весоизмерительных приборов представлен на рисунке 2.

М0601- БМ-2

М0601-БМ-3

М10

Рисунок 2 — Общий вид весоизмерительных приборов

Модификации весов имеют обозначения вида М8300-[1]-[2]-[3]-[4]-[5]-[6]-[7], расшифровка индексов в обозначении приведена в таблице 1.

Таблица 1 — Расшифровка индексов в обозначении модификаций

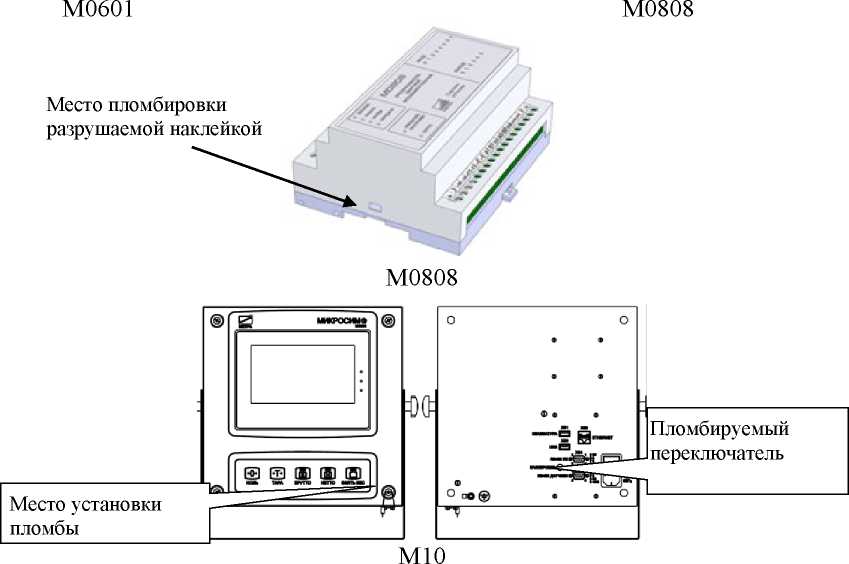

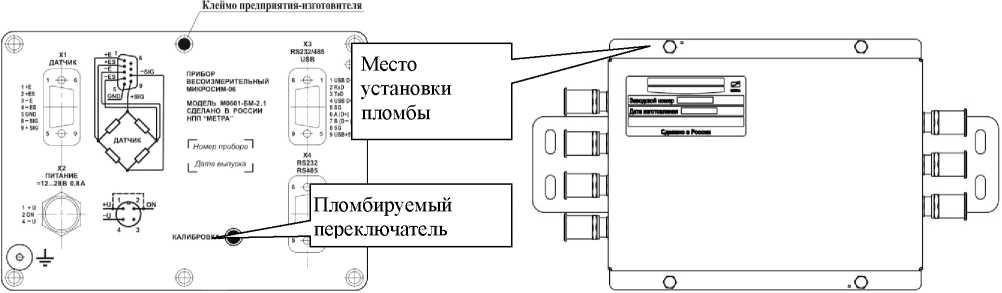

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Рисунок 3 — Схема пломбировки от несанкционированного доступа

Знак поверки наносится на свидетельство о поверке (в соответствии с действующим законодательством).

Программное обеспечение (далее - ПО) весов является встроенным (в случае, если ПК не используется), используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Специализированное ПО, устанавливаемое на ПК является автономным и разделено на метрологически значимую и не значимую части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки встроенного ПО приборов весоизмерительных Микросим предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе весов либо при включении, либо в специальном диалоге. Изменение метрологически значимых параметров автономного ПО осуществляется только в сервисном режиме работы, вход в который защищен паролем и пломбой. Для контроля изменений законодательно

Лист № 5 Всего листов 7 контролируемых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением весов с прибором модификации М0601).

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 2.

Таблица 2 — Идентификационные данные ПО

* Обозначения «х», «хх» или «ххх» не относится к метрологически значимому ПО ** Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC-16 *** Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC-32

• ¹ для приборов с регистрационным № 55918-13

• ² для приборов с регистрационным № 75654-19

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики в режиме статического взвешивания

Таблица 4 - Метрологические характеристики в режиме взвешивания в движении

Таблица 5 - Технические характеристики

Примечание - следует соблюдать равномерность движения состава при взвешивании избегая резких рывков и торможений (разность между скоростью въезда взвешиваемого состава на весы и его выезда не следует превышать более чем на 3 км/ч, а также не следует допускать разности скоростей соседних взвешиваемых вагонов более 1 км/ч).

Знак утверждения типа наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 — Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа «Весы вагонные М8300. Руководство по эксплуатации».

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.647-2015 «Весы вагонные автоматические. Метрологические и технические требования. Методы испытаний».

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ 4274-021-10850066-2017 «Весы вагонные М8300. Технические условия».
