МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ¹⁸¹_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений и описания утвержденных типов средств измерений в части изменения сведений об изготовителях утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г.

  №2906, и настоящим приказом.

• 3. Контроль за исполрени^^тода^дДдаЗДЙЙЖаЖ¹⁰ за собой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Заместитель Руководителя

Сертификат: 01С95С9А007САСВ9В24В5327С218В4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 181

Сведения

об утверждаемых типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» февраля 2021 г. № 123

Лист № 1 Регистрационный № 53004-13 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080

Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080 (далее - хромато-масс-спектрометры) предназначены для количественного определения следовых количеств анализируемых веществ в сложных матрицах (метаболитов и лекарственных препаратов в биологических пробах).

Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080 представляют собой высокоэффективные жидкостные хроматографы Prominence, LC-30 NEXERA с тройным квадрупольным тандемным масс-спектрометрическим детектором. Жидкостные хроматографы комплектуются насосом для подачи подвижной фазы серии LC-40 (модификации LC-40D, LC-40B XR, LC-40D XR, LC-40B X3, LC-40D X3). Объединение систем сверхбыстрого разделения и сверхбыстрого детектирования позволяет значительно увеличить производительность анализа без снижения чувствительности и разрешающей способности.

Принцип действия хромато-масс-спектрометров жидкостных заключается в ионизации компонентов пробы, поступающей из хроматографа, и последующем их разделении и детектировании квадрупольными анализаторами масс.

Проба, поступающая из жидкостного хроматографа, ионизируется при атмосферном давлении либо в режиме "электроспрей" (ESI), либо в режиме химической ионизации (APCI). Высокоскоростное переключение (15 мс для LCMS-8040 и 20 мс для LCMS-8080) режимов отрицательной и положительной ионизации позволяет регистрировать пики шириной менее 1 с. В основном исполнении хромато-масс-спектрометры работают в режиме ионизации "электроспрей". В качестве опции используется режим химической ионизации при атмосферном давлении (APCI). В хромато-масс-спектрометрах LCMS-8040 в качестве опции применяют также метод двойной ионизации (DUIS). Применение сдвоенного источника ионизации дает возможность одновременно ионизировать пробы в режимах "электроспрей" и "химическая ионизация".

Ионы из источника ионизации поступают в первый квадрупольный анализатор масс, где выделяются ионы-предшественники (прекурсоры) и удаляются все остальные ионы пробы (удаляется фон). Затем ионы-предшественники соударяются с молекулами инертного газа (аргона) в соударительной ячейке (инициированная соударительная диссоциация), приводя к образованию продукт-ионов (результирующих ионов). Анализируя продукт-ионы во втором квадрупольном фильтре, получают информацию о природе ионов-прекурсоров.

Конструкция линии десольватации в хромато-масс-спектрометрах LCMS-8040 позволяет работать даже с загрязненными образцами и образцами со сложной матрицей, а ее обслуживание проводится без сброса вакуума, что минимизирует время простоя инструмента

Высокая чувствительность хромато-масс-спектрометров LCMS-8080 достигается благодаря оборудованию датчика ионизации системой соосно нагретого газа, интерфейсом го-

УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «26» февраля 2021 г. № 123

Лист № 1

Регистрационный № 53004-13 рячего источника индуцированной десольватации (HSID) и использованию технологии тройного высокочастотного (RF) проводника ионов.

Состояние прибора контролируется с помощью светодиодных индикаторов, которые расположены на фронтальной панели прибора.

Программное обеспечение LabSolutions управляет режимными параметрами хромато-масс-спектрометров, ходом выполнения анализа, выполняет обработку экспериментальных данных и создает отчет о выполненном анализе.

Общий вид хромато-масс-спектрометров жидкостных LCMS-8040, LCMS-8080 представлен на рисунках 1 - 2.

Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хромато-масс-спектрометров.

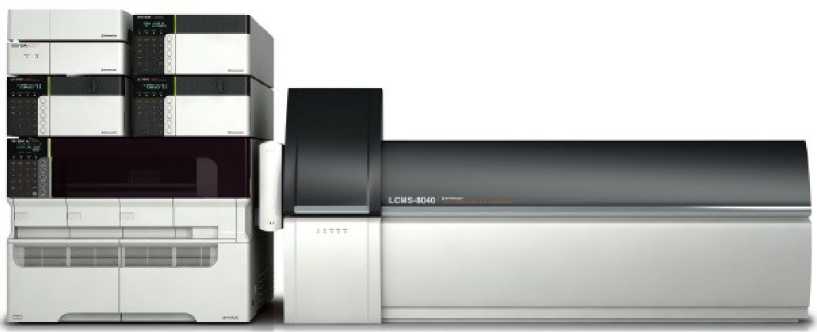

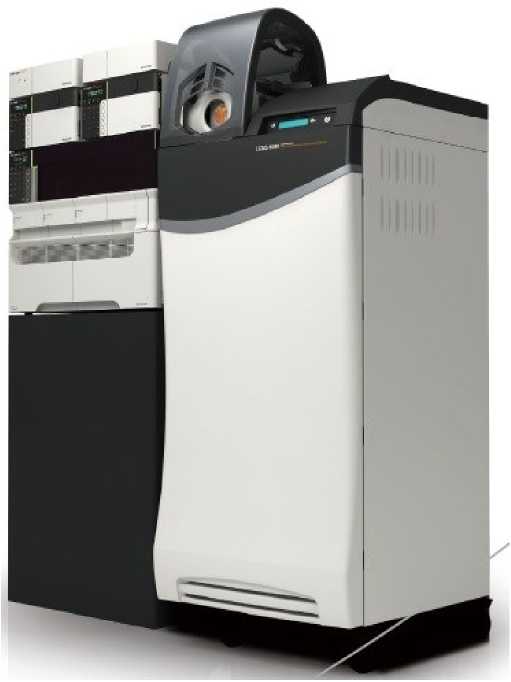

Рисунок 1 - Общий вид хромато-масс-спектрометра жидкостного LCMS-8040.

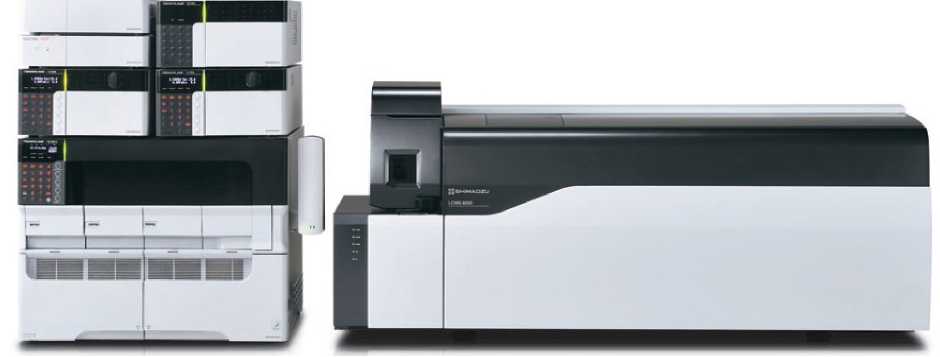

Рисунок 2 - Общий вид хромато-масс-спектрометра жидкостного LCMS-8080.

Уровень защиты программного обеспечения "средний" в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения хромато-масс-спектрометров жидкостных LCMS-8040, LCMS-8080 учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики хромато-масс-спектрометров жидкостных LCMS-8040, LCMS-8080

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа наносится на лицевую панель прибора и техническую документацию в виде штампа.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 53004-13 "Инструкция. Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 24 января 2013 г.

При поверке применяют резерпин по ФС № 423267-96.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на боковую поверхность хромато-масс-спектрометра в виде наклейки.

отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам.

Техническая документация фирмы-изготовителя "SHIMADZU CORPORATION", Япония.

Фирма "SHIMADZU CORPORATION", Япония

Адрес: 1, Nishinokyo-Kuwabara-cho, Nakagyo-ku, Kyoto, 604-8511, Japan

Web-сайт: www.shimadzu.ru

Фирма "SHIMADZU U.S.A. MANUFACTURING, INC.", США

Адрес: 1900 SE 4th Ave., Canby, Oregon 97013 U.S.A.

Web-сайт: www.shimadzu.ru

Фирма "Shimadzu Europa GmbH", Германия Agpec:Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.

Web-сайт: www.shimadzu.ru

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 123

Лист № 1 Регистрационный № 26226-10 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики-регистраторы Омега-ТР

Назначение средства измерений

Теплосчетчики-регистраторы Омега-ТР (далее - теплосчетчики) предназначены для измерения и регистрации количества тепловой энергии, параметров и расхода теплоносителя в системах теплоснабжения в соответствии с «Правилами учета тепловой энергии и теплоносителя», а также для измерения объемного и массового расхода воды и других жидкостей.

Описание средства измерений

Принцип работы теплосчетчика состоит в измерении расхода, температуры и давления в подающем и обратном трубопроводах и последующем вычислении количества тепловой энергии и других параметров теплоносителя с помощью вычислителя.

В состав теплосчетчиков входят следующие блоки: вычислитель, расходомеры и/или тахометрические водосчетчики с частотным (числоимпульсным) выходом (до восьми каналов измерения), термопреобразователи сопротивления с НСХ 100П (до шести каналов измерения), датчики давления с унифицированным аналоговым выходным сигналом 4 - 20 мА (до шести каналов измерения).

Измеряемые параметры группируются в логически независимые друг от друга измерительные каналы, обеспечивающие вычисление количества тепловой энергии в каждом теплообменном контуре системы теплоснабжения. Учет количества теплоты, времени наработки, нештатных состояний ведется раздельно по каждому контуру по алгоритму, выбираемому при конфигурировании теплосчетчика.

Теплосчетчики обеспечивают индикацию на встроенном дисплее и выдачу на внешние устройства раздельно по трем контурам систем теплоснабжения следующей информации:

• - текущих значений измеряемых параметров теплоносителя (объемного расхода, температуры, давления);

• - значения потребленной тепловой энергии нарастающим итогом;

• - суммарной массы теплоносителя парастающим итогом;

• - времени наработки теплосчетчика;

• - текущего времени/даты в таймере реального времени.

Теплосчетчики имеют последовательный порт с интерфейсом RS-232 на лицевой панели (по заказу - RS-485) для вывода информации на компьютер или для вывода на принтер EPSON LX300 отчетов в текстовом формате, а также для подключения к системам диспетчиризации.

Типы применяемых в составе теплосчетчиков расходомеров и водосчетчиков, термопреобразователей сопротивления, датчиков давления приведены в таблицах 1, 2, 3.

Теплосчетчики обеспечивают сохранение в архивах и вывод на внешние устройства почасовых, посуточных и помесячных записей количества теплоты и объемного расхода теплоносителя нарастающим итогом, времени наработки, а также почасовых средних значений температуры и давления теплоносителя; глубина архива - не менее 62 суток.

Теплосчетчики делятся на три класса точности по ГОСТ Р 51649-2000 - А, В, С. Типы применяемых расходомеров (счетчиков) приведены в таблице 1.

Т аб ли ца 1

Типы применяемых комплектов термопреобразователей приведены в таблице 2.

Т аб ли ца 2

Типы применяемых датчиков давления приведены в таблице 3.

Т аб ли ца 3

Внешний вид и место опломбирования вычислителя представлены на рисунке 1.

Рисунок 1 - Внешний вид вычислителя

Программное обеспечение (ПО) теплосчетчиков состоит из встроенного ПО, записанного в память микроконтроллера вычислителя, имеющее наименование и свой номер версии исполнения.

Идентификационные данные программного обеспечения приведены в таблице 4.

Т аб ли ца 4

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Пределы допускаемой погрешности измерения тепловой энергии, %, для класса С (AG = 2 °С)

для класса В (AG = 5 °С)

для класса А (AG = 10 °С),

где AG - наименьшая разность температур в трубопроводах Пределы допускаемой основной относительной погрешности измерения суммарного объема (массы) и объемного (массового) расхода с учетом собственной погрешности расходомеров классов точности А и В, %

Пределы допускаемой абсолютной погрешности измерения температуры, °С:

• - без учета погрешности термопреобразователей

• - c учетом погрешности термопреобразователей

Пределы допускаемой приведенной погрешности измерения давления, % :

• - без учета погрешности датчиков давления

• - с учетом погрешности датчиков давления

Пределы допускаемой относительной погрешности измерения интервалов времени, %

Степень защиты вычислителя по ГОСТ 14254-96

Длина линий связи между расходомерами, термопреобразователями, датчиками давления и вычислителем, м

Масса вычислителя, кг, не более

Габаритные размеры вычислителя (ширина^хвысота^хдлина),

мм                                                                270 ^х 215 ^х 140

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на переднюю панель вычислителя методом наклейки.

Комплектность средства измерений

Комплект поставки соответствует таблице 5.

Т аб ли ца 5

осуществляется в соответствии с разделом 13 «Методика поверки» руководства по эксплуатации СЕНА 407112.002 РЭ, согласованным ГЦИ СИ «НИИТеплоприбор» в 2003 г.

Основное поверочное оборудование:

• - мегаомметр АМ -2002, диапазон измерений 0 - 200 МОм, при 500 В;

• - мера электрического сопротивления Р4831, КТ-0,02, диапазон измерений от 0,1...111111,1 Ом;

• - генератор сигналов SMB100A, частотный диапазон 9 кГц - 40 ГГц;

• - калибратор постоянного напряжения и тока Н4-19, воспроизведение постоянного напряжения до 1000 В, силы постоянного тока до 200мА;

частотомер электронно-счетный Ч3-63/1, частота 0,1 ГЦ - 200 МГц, напряжение входного сигнала 0,03 - 10 В, погрешность ±5-10’⁷.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений изложены в разделе 11 «Порядок работы» руководства по эксплуатации СЕНА 407112.002 РЭ.

Нормативные документы, устанавливающие требования к теплосчетчикам-регистраторам Омега-ТР

• 1 МИ 2412-97. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

• 2 ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

• 3 ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.

• 4 ГОСТ Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.

• 5 ГОСТ Р ЕН 1434-3-2011 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.

• 6 СЕНА 407112.002 ТУ. Теплосчетчики-регистраторы «Омега-ТР». Технические условия.

Изготовитель

ООО НПП «Омега Инжениринг». ИНН 7705608400 Юридический адрес: 119180, г. Москва, ул. Б. Полянка д. 50/1 стр.2. тел. 8(495)506-80-61, факс 8(495)744-84-23.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области» Центральное отделение).

Юридический и почтовый адрес: 141570, р.п Менделеево, Солнечногорский р-н, Московская обл.

Тел. (495) 994-22-10, факс (495) 994-22-11

http://www.mencsm.ru, E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» февраля 2021 г. № 123

Лист № 1 Регистрационный № 57012-14 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хромато-масс-спектрометры жидкостные LCMS-8050

Хромато-масс-спектрометры жидкостные LCMS-8050 (далее - хромато-масс-спектрометры) предназначены для количественного определения следовых количеств веществ в образцах со сложными матрицами.

Хромато-масс-спектрометры жидкостные LCMS-8050 представляют собой высокоэффективные жидкостные хроматографы Prominence, LC-30 NEXERA с тройным квадрупольным масс-спектрометрическим детектором. Жидкостный хроматограф комплектуется насосом для подачи подвижной фазы серии LC-40 (модификации LC-40D, LC-40B XR, LC-40D XR, LC-40B X3, LC-40D X3). Объединение систем сверхбыстрого разделения и сверхбыстрого детектирования позволяет значительно увеличить производительность анализа без снижения чувствительности и эффективности разделения. Принцип действия хромато-масс-спектрометров жидкостных заключается в ионизации компонентов поступающей из хроматографа пробы и последующем их разделении и детектировании квадрупольными анализаторами масс.

Проба, поступающая из жидкостного хроматографа, ионизируется при атмосферном давлении либо в режиме "электроспрей" (термостатированный источник ESI), либо в режиме химической ионизации (источник APCI). Высокоскоростное переключение (5 мсек) режимов отрицательной и положительной ионизации позволяет практически одновременно регистрировать положительно и отрицательно заряженные ионы при ширине хроматографических пиков 1-3 сек. В основном исполнении хромато-масс-спектрометры работают в режиме ионизации "электроспрей". В качестве опции используется режим химической ионизации при атмосферном давлении (APCI), а также режим двойной ионизации (DUIS). Применение сдвоенного источника ионизации дает возможность одновременно ионизировать пробы в режимах "электроспрей" и "химическая ионизация".

Ионы из источника ионизации с помощью блока ввода пробы, который расположен под углом 90⁰, поступают в первый квадрупольный анализатор масс, где выделяются ионы-предшественники (прекурсоры) с заданным соотношением масса/заряд и удаляются все остальные ионы пробы (удаляется фон). Затем ионы-предшественники соударяются с молекулами инертного газа (аргона) в ячейке соударений UFsweeper III (инициированная соударительная диссоциация), приводя к образованию продукт-ионов (результирующих ионов). Продукт-ионы с заданным соотношением масса/заряд фильтруются во втором квадрупольном анализаторе масс и достигают детектора, который регистрирует интенсивность ионного тока. Сочетание масс иона-предшественника и соответствующих ему продукт-ионов позволяет с высокой точностью идентифицировать анализируемое вещество.

Высокая чувствительность хромато-масс-спектрометров LCMS-8050 достигается благодаря оборудованию датчика ионизации системой соосно нагретого газа (Heated ESI).

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 123

Лист № 1

Всего листов 5

Программное обеспечение LabSolutions управляет режимными параметрами хромато-масс-спектрометров, ходом выполнения анализа, выполняет обработку экспериментальных данных и создает отчет о выполненном анализе.

Общий вид хромато-масс-спектрометров жидкостных LCMS-8050 представлен на рисунке 1.

Пломбирование хромато-масс-спектрометров жидкостных LCMS-8050 не предусмотрено.

Рисунок 1 - Общий вид хромато-масс-спектрометра жидкостного LCMS-8050.

Уровень защиты программного обеспечения "средний" в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения хромато-масс-спектрометров жидкостных LCMS-8050 учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики хромато-масс-спектрометров жидкостных

LCMS-8050

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на лицевую панель прибора и техническую документацию в виде штампа.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 57012-14 "Инструкция. Хромато-масс-спектрометры жидкостные LCMS-8050. Методика поверки", утвержденному ФГУП "ВНИИМС" 17 февраля 2014 г.

При поверке применяют резерпин по ФС № 423267-96.

Допускается применение аналогичных средств поверки, обеспечивающих определение

Лист № 4 Всего листов 4 метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на боковую поверхность хромато-масс-спектрометра в виде наклейки.

отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам.

Техническая документация фирмы "SHIMADZU CORPORATION", Япония.

Фирма "SHIMADZU CORPORATION", Япония

Адрес: 1, Nishinokyo-Kuwabara-cho, Nakagyo-ku, Kyoto, 604-8511, Japan

Web-сайт: www.shimadzu.ru

Фирма " SHIMADZU U.S.A. MANUFACTURING, INC.", США

Адрес: 1900 SE 4th Ave., Canby, Oregon 97013 U.S.A.

Web-сайт: www.shimadzu.ru

Фирма "Shimadzu Europa GmbH", Германия

Адрес: Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.

Web-сайт: www.shimadzu.ru

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 123

Лист № 1 Регистрационный № 68931-17 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

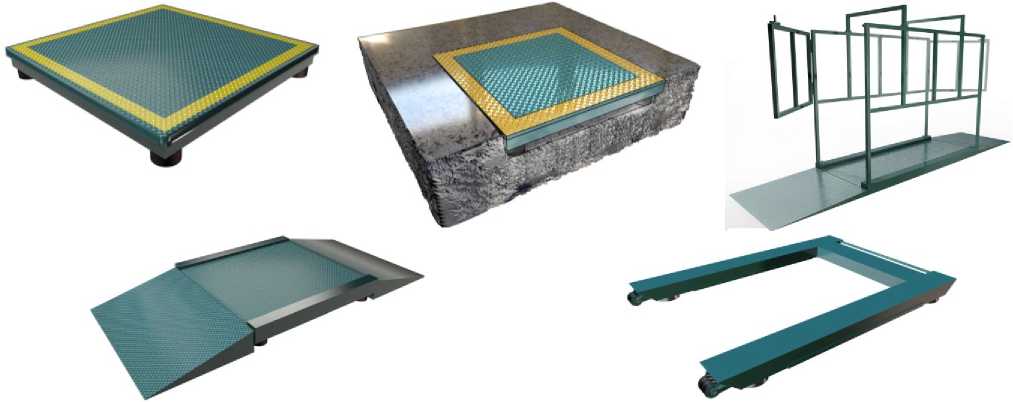

Весы платформенные ВП

Весы платформенные ВП (далее - весы) предназначены для измерений массы.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы состоят из:

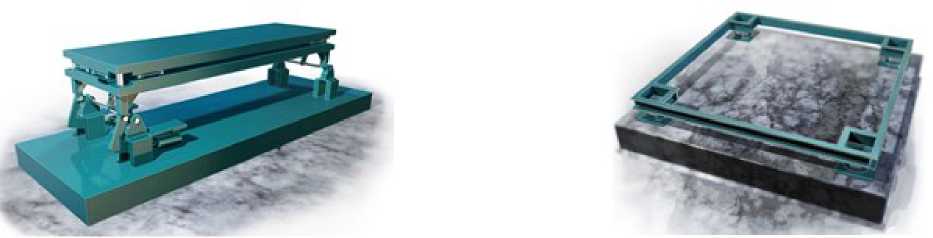

• - грузоприемного устройства (далее - ГПУ), в зависимости от модификации, может состоять из одной или нескольких секций, каждая из которых опирается на четыре датчика, при этом соседние секции могут иметь две общие точки опоры (датчика);

• - прибора весоизмерительного (индикатор п.Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т.2.2.5 ГОСТ OIML R 76-1-2011).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к прибору весоизмерительному через соединительную коробку или нормирующий преобразователь ЦНП, изготовитель - ООО «ЗВО», г. Белорецк.

Датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации Н8С (регистрационный № 55371-13; 55371-19);

• - датчики весоизмерительные тензорезисторные Digital Load Cell, модификации DHM9B10 (регистрационный № 55634-13);

• - датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации SQB (регистрационный № 57673-14);

• - датчики весоизмерительные тензорезисторные Т (регистрационный № 53838-13);

• - датчики весоизмерительные тензорезисторные С и Н, модификации Н (регистрационный № 53636-13);

• - датчики весоизмерительные тензорезисторные М (регистрационный № 53673-13);

• - датчики весоизмерительные МВ 150 (регистрационный № 44780-10);

• -  датчики весоизмерительные тензорезисторные С, модификации С16, C16i (регистрационный № 60480-15);

• - датчики весоизмерительные тензорезисторные RTN (регистрационный № 21175-13);

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB, SQB-D, HSX (регистрационный № 77382-20).

• - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS модификации ZSWG (регистрационный № 75819-19).

Индикаторы, используемые в составе весов:

• - приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A (регистрационный № 50968-12);

• - приборы весоизмерительные WE, модификации WE2111 (регистрационный № 61808-15);

• -   преобразователь весоизмерительный ТВ-003/05Н, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос. Красково;

• - электронный весовой терминал серии ВКА, ВКС и ВКП, изготовитель - ООО «ЗВО», г. Белорецк.

В качестве терминала используются:

• - приборы весоизмерительные DIS2116,   DWS2103, модификации DIS2116

(регистрационный № 61809-15);

• - электронные цифровые весовые терминалы серии ВКЦ и ВКЦ1, изготовитель -ООО «ЗВО», г. Белорецк, используемые совместно с нормирующим преобразователем ЦНП;

• - персональный компьютер (далее - ПК), используется совместно с нормирующим преобразователем ЦНП;

• - приборы весоизмерительные ВТЦ, используемые совместно с динамическим преобразователем универсальным ДПУ-00Х-Ех, изготовитель - ООО «Завод весового оборудования», г. Белорецк.

Модификации весов имеют обозначение вида: Bn-[X]-[M]-[Y]-[Z]-[E]-[N], где:

• [X]  условное обозначение исполнения платформы ГПУ:

Н - низкопрофильная;

П - напольная;

В - врезная;

С - для взвешивания животных;

МП - с подъемным механизмом;

[M] значение максимальной нагрузки Мах (Max2) согласно таблице 3 (4);

[Y]  1 - условное обозначение весов с числом поверочных интервалов 4000 и 5000 (отсутствует для весов с n < 3000);

[Z]  П - условное обозначение весов в противоударном исполнении;

[E] Ex - условное обозначение взрывозащищенного исполнения весов;

[N]  2  - условное обозначение многодиапазонных весов (отсутствует для

однодиапазонных весов).

Общий вид весов представлен на рисунке 1, индикаторов - на рисунке 2, терминалов, нормирующего преобразователя ЦНП и динамического преобразователя универсального ДПУ-00Х-Ех - на рисунке 3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака

поверки представлены на рисунках 4 и 5.

рисунок i — Общий вид гпу весов (указать исполнение гпу)

CI-6000A

WE2111

ТВ-003/05Н

ВКА

Рисунок 2 - Общий вид индикаторов

ВКЦ

ВКЦ1

ПК

ЦНП

ДПУ-00Х-Ех

ВТЦ

Рисунок 3 - Общий вид терминалов, нормирующего преобразователя ЦНП

и динамического преобразователя универсального ДПУ-00Х-Ех

CI-6000A

3

1

ВКА

ВКС

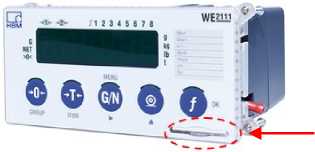

Рисунок 4 - Схема пломбировки индикаторов

(1 - свинцовая или пластиковая пломба; 2 - мастичная пломба;

3 - пломба в виде разрушаемой наклейки.

Знак поверки в виде оттиска поверительного клейма наносится на 1 или 2)

1

ВКП

2

DIS2116

ВКЦ

1

ВКЦ1

2

ПК

1

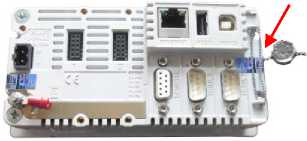

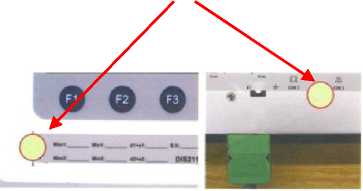

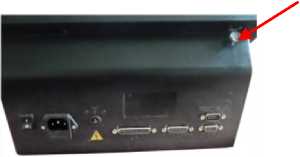

Рисунок 5 - Схема пломбировки терминалов и нормирующего преобразователя (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба;

3 - пломба в виде разрушаемой наклейки.

Знак поверки в виде оттиска поверительного клейма наносится 1 или 2)

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части. ПО весов с использованием ПК является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступен для просмотра во время работы весов при нажатии специальной комбинации клавиш (для CI-6000A, DIS2116, WE2111) или доступен для просмотра в рабочем окне программы (для ПК) в соответствии с эксплуатационной документацией.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате, и/или реализуется ограничением прав доступа при помощи пароля. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы.

Для контроля изменений законодательно контролируемых параметров весов в приборах WE2111, DIS2116 и ВТЦ предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров, регулировке и настройке и могут быть выведены оператором на дисплей в соответствии с эксплуатационной документацией.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения индикаторов приведены в таблице 1, терминалов - в таблице 2.

Таблица 1 - Идентификационные данные ПО индикаторов

* обозначение «х» не относится к метрологически значимому ПО

Таблица 2 - Идентификационные данные ПО терминалов

Класс точности весов по ГОСТ OIML R 76-1-2011

Диапазон уравновешивания тары однодиапазонных весов

Диапазон уравновешивания тары многодиапазонных весов              100 % Max2

Максимальная нагрузка Мах (Мах_г-), поверочный интервал e (е) число поверочных интервалов п (п) действительная цена деления шкалы d (di) приведены в таблицах 3 - 4.

Таблица 3 - Однодиапазонные весы

Таблица 4 - Многодиапазонные весы

Таблица 5 - Основные технические характеристики

наносят на маркировочную табличку, расположенную на корпусе индикатора и/или ГПУ весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

приведены в разделе 8 «Порядок работы» Руководства по эксплуатации весов.

Нормативные и технические документы, устанавливающие требования к весам платформенным ВП

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ4274-005-34523086-2016 «Весы платформенные ВП. Технические условия»

Общество с ограниченной ответственностью «Завод весового оборудования» (ООО «ЗВО»)

ИНН 7456022405

Юридический адрес: 453510, Республика Башкортостан, г. Белорецк, ул. Тюленина, д. 14, литер А комната 17

Почтовый адрес: 453500, Республика Башкортостан, г.Белорецк, ул. Ленина, 41, а/я 3 Адрес производственной площадки: 455026, Челябинская область, г. Магнитогорск, ул. Мичурина, д.136, корп.3, помещение 6

Телефон/факс: (34792) 4-82-66, 4-47-80

адрес в Интернет: uzvo.ru

адрес электронной почты: info@uzvo.ru, umi.info@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон/факс: (495) 437-55-77 / 437-56-66.

адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
