О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 52430 «Весы неавтоматического действия платформенные ВСП» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ВЕС-СЕРВИС» от 29 июня 2018 г. № 203-5, № 204-5 и № 205-5 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия платформенные ВСП, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54975-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 52430 «Весы неавтоматического действия платформенные ВСП», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54975-13, в связи со сменой организационно-правовой формы предприятия-изготовителя с ЗАО «ВЕС-СЕРВИС», г. Санкт-Петербург на АО «ВЕС-СЕРВИС», г. Санкт-Петербург.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 52430 «Весы неавтоматического действия платформенные ВСП» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ ЭП

Сертификат: OOE1O36ECDCO11E78ODAEOO7101B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» августа 2018 г. №1636

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия платформенные ВСП

Весы неавтоматического действия платформенные ВСП (далее - весы) предназначены для определения массы различных грузов.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный массе груза. Далее сигнал преобразуется в цифровой код с последующей обработкой в микропроцессоре. Измеренное значение массы выводится на дисплей.

Конструктивно весы состоят из следующих функциональных узлов:

• - грузоприемная платформа: механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее - датчик);

• - электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, микропроцессор (устройство обработки цифровых данных), определяющее измеренное значение массы и стоимости товара (при наличии данной функции), на основе заранее введенной оператором цены за единицу товара;

• - показывающее устройство;

• - клавиатура оператора.

В зависимости от модификации функциональные узлы выполнены либо в отдельных корпусах, либо объединены в одном корпусе с другими узлами.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - устройство автоматической установки на нуль (Т.2.7.2.3);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - устройство установки по уровню (Т.2.7.1);

• - вычисление стоимости на основе заранее введенной оператором цены за единицу товара (Т.1.2.8).

Класс точности, значение максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочный интервал e (ei поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку и лицевую панель весов.

Общий вид весов представлен на рисунках 1 и 2.

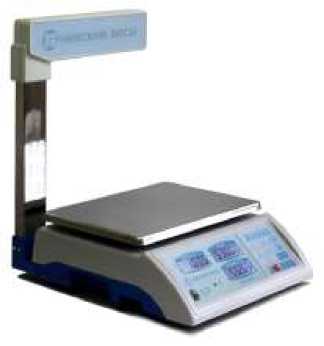

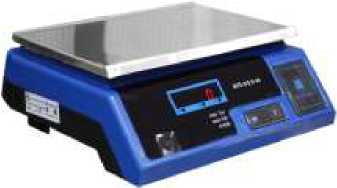

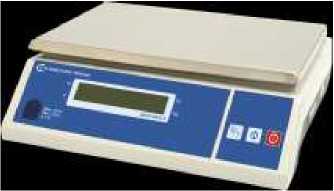

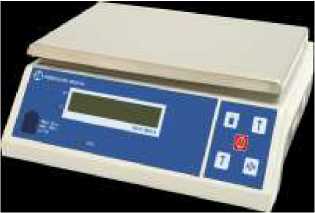

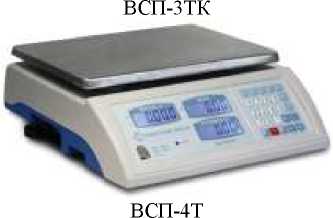

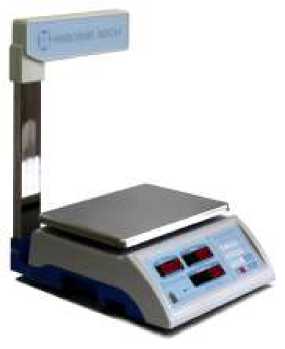

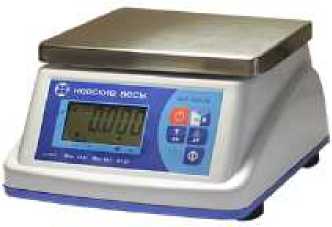

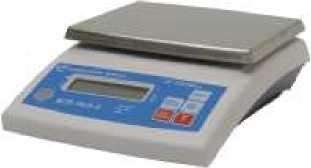

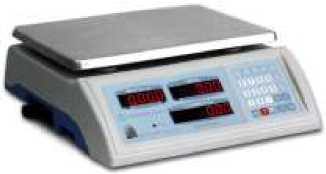

Рисунок 1 - Общий вид весов

ВСП-2В

ВСП-3Т

ВСП-4ТК

ВСП-4ТС

ВСП-5КС

ВСП-3К

ВСП-4ТС

ВСП-5ТКС

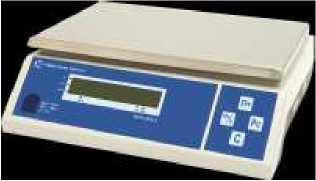

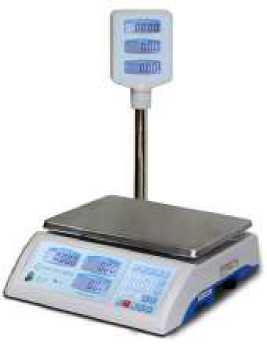

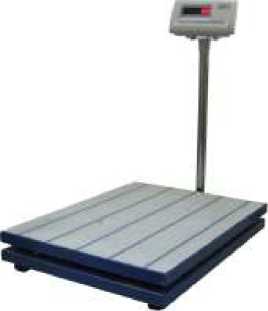

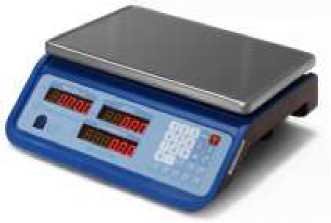

Рисунок 2- Общий вид весов

ВСП-3

ВСП-3К

ВСП-4К

ВСП-4ТКС

ВСП-8, 10, 12КС

Модификации весов имеют обозначение вида:

ВСП-6/1-4ТКСДВ

Максимальная нагрузка, кг

0,5; 0,6; 1; 1,2; 1,5; 2; 2,5; 3; 5; 6; 10; 12; 15; 30; 60; 100; 150; 250; 300; 500; 600; 1000; 1200; 1500; 2000.

Знак «/» для весов (с одним диапазоном взвешивания)

или знак «.» для многоинтервальных весов.

Поверочный интервал, е, г, для весов (с одним диапазоном взвешивания)

0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100; 200; 500; 1000.

или количество поддиапазонов для многоинтервальных весов: 2.

Индекс, указывающий на размеры грузоприемной платформы; число от 1 до 12.

Т - (если присутствует) наличие функции определения стоимости товара

Дисплей:

• - жидкокристаллический (не обозначается);

• - светодиодный: К - цифры красного цвета; З - цифры зеленого цвета.

С - (если присутствует) наличие стойки

Д - (если присутствует) наличие дублирующего дисплея

В - (если присутствует) наличие пылевлагозащиты.

Для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки используется комбинация клавиш в ВСП-1, ВСП-2, ВСП-3, ВСП-4; в весах ВСП-5, ВСП-8, ВСП-10, ВСП-12 применяется пломбировка крепежного элемента корпуса показывающего устройства либо пломбировка переключателя настройки (рисунки 3 и 4).

Пломбировка мастичной пломбой винта крепления корпуса

Рисунок 3 - Схема пломбировки весов ВСП-1, ВСП-2, ВСП-3, ВСП-4 от несанкционированного доступа

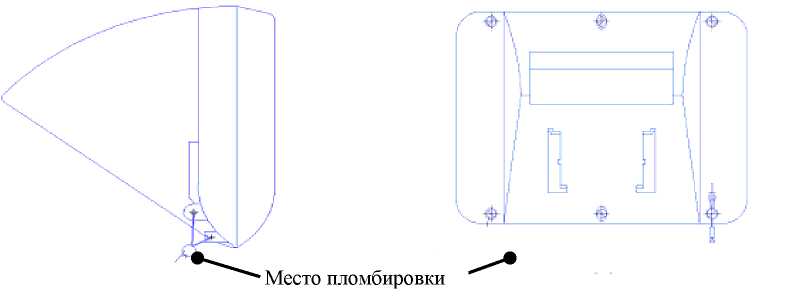

Рисунок 4 - Схема пломбировки весов ВСП-5, ВСП-8, ВСП-10, ВСП-12 от несанкционированного доступа

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1-2. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3

Значения максимальных нагрузок Max, поверочных интервалов e весов указаны в таблицах 4 и 5.

Таблица 4 - Весы (с одним диапазоном взвешивания)

Таблица 5 - Многоинтервальные весы

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 6 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Поверка весов» руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель весов и (или) оттиск поверительного клейма наносится на крепежные винты нижней части корпуса весов ВСП-1, ВСП-2, ВСП-3, ВСП-4 или на крепежные винты задней стенки корпуса показывающего устройства весов ВСП-5, ВСП-8, ВСП-10, ВСП-12.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ТУ 4274-002-50062845-2013 Весы неавтоматического действия платформенные ВСП. Технические условия

Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС») ИНН 7814099626

Адрес: 197349, г. Санкт-Петербург, Макулатурный пр., 4

Юридический адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д.4 литер. А, пом.11-Н Тел.: (812) 426-1634; (800)775-8402

Web-сайт: www.vesservice.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77 / (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
