ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения емкостные НДКМ
Назначение средства измеренийТрансформаторы напряжения емкостные НДКМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 220, 330 и 500 кВ с глухо или эффективно заземленной нейтралью.
Описание средства измеренийТрансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Принцип действия трансформатора напряжения основан на масштабном преобразовании высокого напряжения в заданное число раз с помощью емкостного делителя напряжения и электромагнитного трансформатора.
Конструкция трансформатора является герметичной и состоит из активной части, размещенной в герметичном баке (далее - электромагнитное устройство (ЭМУ)), и емкостного делителя напряжения.
Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией прокладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, смонтирован в виде колонны из одной или нескольких секций.
ЭМУ подключается к делителю и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, помещенных в залитый трансформаторным маслом бак. Первичная обмотка электромагнитного трансформатора имеет регулировочные катушки и отпайки для подбора коэффициента трансформации. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя.
На баке ЭМУ расположены: коробка низковольтных выводов, крюки для подъема, пробка для взятия проб и слива масла, два заземляющих зажима и табличка трансформатора. Высоковольтный ввод расположен на верхнем фланце делителя.
В коробке низковольтных выводов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного доступа коробка с выводами обмотки для АИИСКУЭ.
Трансформаторы имеют до четырех вторичных обмоток - основных (для АИИС КУЭ, измерения и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности.
Трансформаторы выпускаются в четырех модификациях, отличающихся номинальным напряжением первичной обмотки. Возможны варианты с различными конструктивными особенностями, не влияющими на метрологические характеристики (удельная длина пути утечки, цвет глазури внешней изоляции, конфигурации экрана, тип материала первичного вывода и т.д.). Общий вид трансформаторов представлен на рисунках 1 - 4.
На корпусе трансформаторов имеется табличка технических данных.
Трансформаторы относятся к однофункциональным изделиям.
Рабочее положение трансформаторов в пространстве - вертикальное.

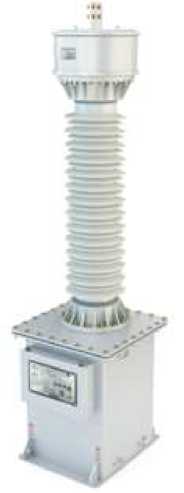

Рисунок 1 - Общий вид трансформаторов напряжения НДКМ-110

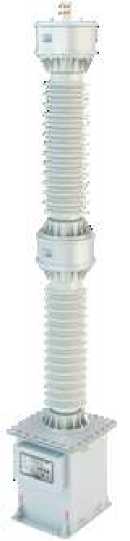

Рисунок 2 - Общий вид трансформаторов напряжения НДКМ-220

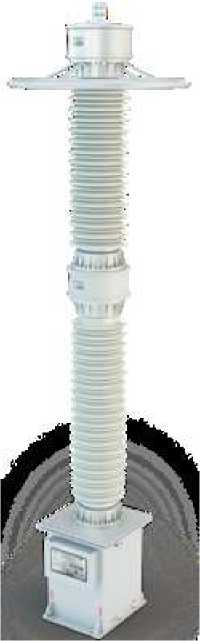

Рисунок 3 - Общий вид трансформаторов напряжения НДКМ-330

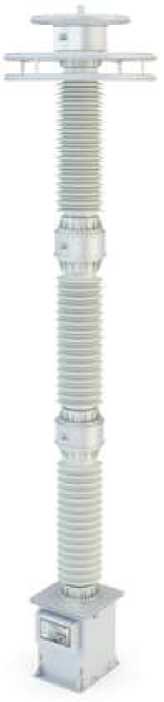

Рисунок 4 - Общий вид трансформаторов напряжения НДКМ-500
Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения емкостных НДКМ
|
Наименование характеристики |
Значение характеристики для моди( |
шкаций | ||
|
НДКМ-110 |
НДКМ-220 |
НДКМ-330 |
НДКМ-500 | |
|
Класс напряжения, кВ |
110 |
220 |
330 |
500 |
|
Наибольшее рабочее напряжение, кВ |
126/\3 |
252/\3 |
363/\3 |
525/\3 |
|
Номинальное напряжение первичной обмотки, кВ |
110/\3 |
220/\3 |
330/\3 |
500/\3 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/\3 | |||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | |||
|
Номинальные мощности основных вторичных обмоток, В^А, в классе точности: 0,2 0,5 1,0 3,0 (3Р) |
10 - 300 1) 10 - 500 10 - 800 10 - 1200 | |||
|
Номинальная мощность дополнительной вторичной обмотки, В^А, в классе точности: 3,0 (3P) |
10 - 1200 2) | |||
|
Предельная мощность трансформатора, В^А |
2000 | |||
|
Номинальная емкость, пФ |
18000 3) |
9000 3) |
7000 3) |
4500 3) |
|
Номинальная частота напряжения сети, Гц |
50 | |||
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 | |||
|
Габаритные размеры, мм, не более (высотахдлинахширина или высотахдиаметр) |
2400х 682х632 |
4500х 682х632 |
6000х 1200 |
7000х 1200 |
|
Масса, кг, не более |
800 |
900 |
1200 |
1500 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 | |||
|
Средняя наработка до отказа, ч |
4,0406 | |||
|
Установленный полный срок службы, лет |
30 | |||
|
Примечания
| ||||
наносится на табличку технических данных трансформатора электрографическим способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения емкостной НДКМ |
НДКМ-110, НДКМ-220, НДКМ-330, НДКМ-500 |
1 шт. |
|
Руководство по эксплуатации и паспорт |
ИРФУ.671254.003 РЭ |
1 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения эталонный ОМОН-110 (регистрационный номер в Федеральном информационном фонде № 59180-14), трансформатор напряжения эталонный ОМОН-220 (регистрационный номер в Федеральном информационном фонде № 59181-14), трансформатор напряжения эталонный ОМОН-330/500 (регистрационный номер в Федеральном информационном фонде № 59182-14), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным НДКМГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 75С)/\3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-032-11703970-06 Трансформаторы напряжения емкостные серии НДКМ. Технические условия.
ИзготовительОткрытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, г. Раменское, Московской обл., ул. Левашова, д. 21
Телефон (факс): +7 (496) 463 66 93 (+7 (496) 467 96 79)
Web-сайт: http://www.ramenergy.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
