МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «__ »             2024 г. №

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2024 г. № 1830

Регистрационный № 76142-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные МИР С-03

Счетчики электрической энергии трехфазные многофункциональные МИР С-03 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной мощности, частоты, среднеквадратических значений напряжения и силы переменного тока в трехфазных трехпроводных и четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии, а также для измерений показателей качества электрической энергии в соответствии с классом характеристик процесса измерений S по ГОСТ 30804.4.30-2013 по следующим характеристикам:

• - установившееся отклонение напряжения в системах электроснабжения частотой 50 Гц;

• - отрицательное и положительное отклонение напряжения;

• - отклонение основной частоты напряжения;

• - провалы напряжения и перенапряжения;

• - прерывания напряжения.

Описание средства измерений

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.

Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимое flash-устройство, хранящее информацию о данных, и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, встроенный источник питания, жидкокристаллический индикатор для просмотра информации, клавиатуру из трех кнопок, входы телесигнализации, интерфейсы RS485, Ethernet, GSM, оптический порт, дополнительную цепь питания и датчики вскрытия/закрытия крышки зажимов и корпуса счетчика.

Счетчики обеспечивают многотарифный учет активной энергии прямого и обратного направлений (либо суммарной по модулю активной энергии, рассчитываемой как сумма модулей активной энергии прямого и обратного направлений) с классом точности 0,2S или 0,5S по ГОСТ 31819.22-2012 (в зависимости от кода изделия).

Счетчики обеспечивают многотарифный учет реактивной энергии прямого и обратного направлений (либо суммарной по модулю реактивной энергии, рассчитываемой как сумма модулей реактивной энергии прямого и обратного направлений) с классом точности 0,5 или 1 (в зависимости от кода изделия).

Счетчики имеют модификации, отличающиеся конструктивным исполнением, номинальным и максимальным током, номинальным напряжением, количеством интерфейсов, количеством и типов каналов телесигнализации (далее - ТС), количеством каналов телеуправления (далее - ТУ) и типом электропитания. Структура кода счетчика конструктивного исполнения МИР С-03 (далее - модификация МИР С-03) приведена в таблице 1. Структура кода счетчика конструктивного исполнения МИР С-03.Б (далее - модификация МИР С-03.Б) приведена в таблице 2.

Таблица 1-

исполнения МИР С-03

кода счетчика

Таблица 2- Структура кода счетчика конструктивного исполнения МИР С-03.Б

Общий вид, место нанесения знака поверки и схемы пломбирования от несанкционированного доступа счетчиков модификации МИР С-03 представлены на рисунках 1 и 2.

Позиция 1 и 2 - место установки пломбы эксплуатирующих предприятий.

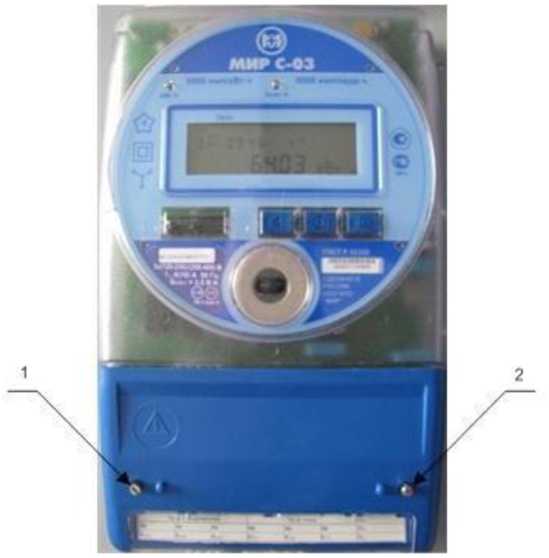

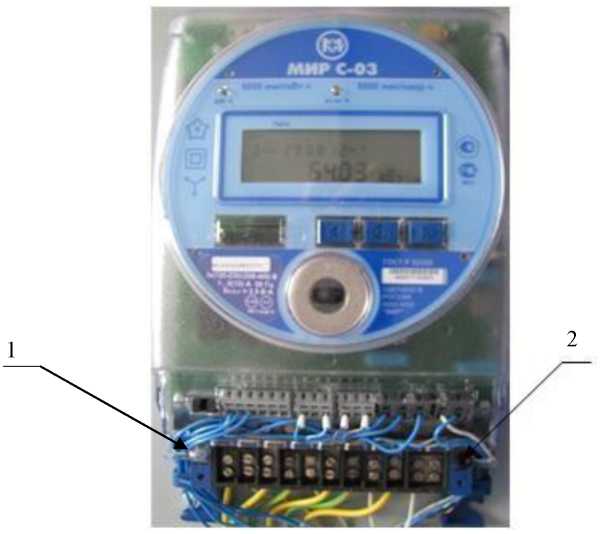

Р и с ун о к 1 - Общий вид и схема пломбирования клеммной крышки счетчиков модификации МИР-03

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы с оттиском поверительного клейма.

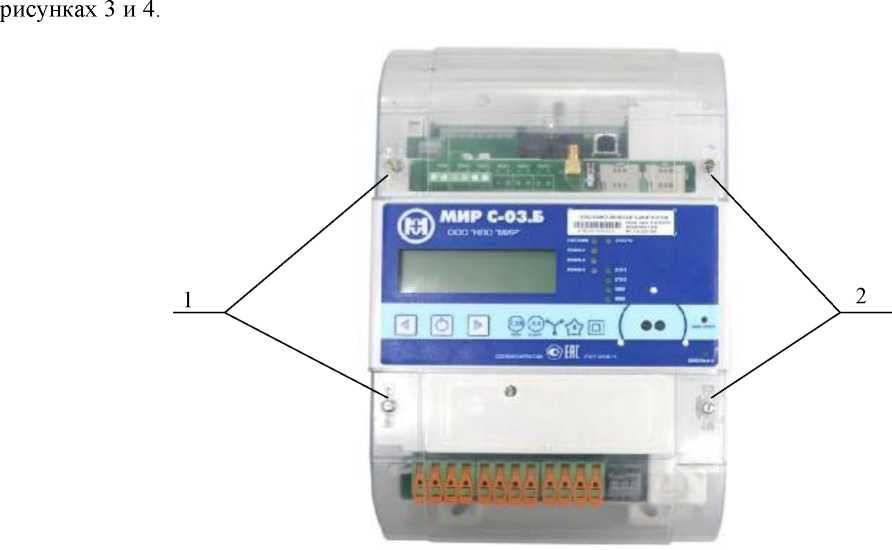

Р и с ун о к 2 - Общий вид, место нанесения знака поверки и схема пломбирования счетчиков модификации МИР-03

и схемы пломбирования от

МИР С-03.Б представлены на

Общий вид, место нанесения знака поверки несанкционированного доступа счетчиков модификации

Позиция 1 и 2 - место установки пломбы эксплуатирующих предприятий.

Р и с ун о к 3 - Общий вид и схема пломбирования клеммной крышки счетчиков модификации МИР-03.Б

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы с оттиском поверительного клейма.

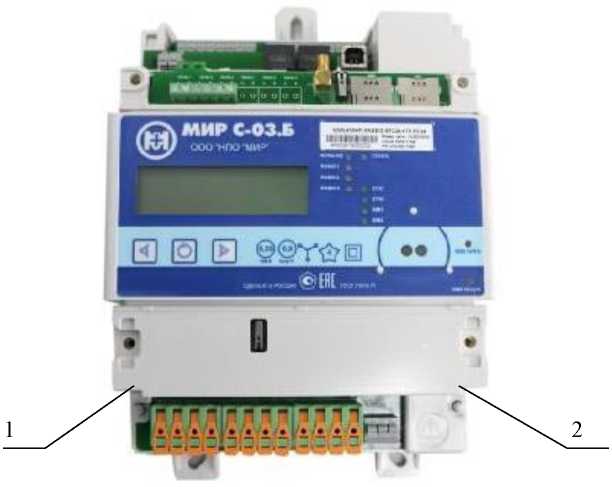

Р и с ун о к 4 - Общий вид, место нанесения знака поверки и схема пломбирования счетчиков модификации МИР-03.Б

счетчиков реализовано аппаратно (в управляющем микроконтроллере) и разделено на метрологически значимую часть программного обеспечения (далее - ПО) и метрологически незначимую часть.

Идентификационные данные ПО счетчиков приведены в таблице 3.

Встроенное программное обеспечение не может быть считано без применения специальных программно-технических устройств.

Программное обеспечение «КОНФИГУРАТОР СЧЕТЧИКОВ

Таблица 3- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 4- Метрологические и технические характеристики

Продолжение таблицы 4

Основные погрешности измерения параметров электрической сети приведены в таблице 5.

Таблица 5 - Пределы допускаемой основной погрешности и диапазоны измерений параметров сети

Продолжение таблицы 5

Примечания:

• 1 Нормирующее значение напряжения равно номинальному.

• 2 Пределы, установленные в строках 1 - 7 справедливы только при наличии символа «N» в коде модификации МИР С-03.

• 3 Пределы, установленные в строках 8 - 16 справедливы только при наличии символа «Q1» (для модификации МИР С-03) или «Q» (для модификации МИР С-03.Б) в коде счетчика.

• 4 Пределы, установленные в строках 15, 16 справедливы только при наличии напряжения на цепи питания.

Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности (пофазно и по сумме фаз) в нормальных условиях при симметричной трехфазной нагрузке приведены в таблице 6.

Т а б л и ц а 6 - Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности при

Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности (пофазно и по сумме фаз) в нормальных условиях при симметричной трехфазной нагрузке приведены в таблице 7.

Таблица 7 - Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности при симметричной трехфазной нагрузке

Примечание - Погрешность измерения реактивной мощности при силе тока меньше 0,05-/ном и sin ф = 1, а также при силе тока меньше 0,10^/ном и sin ф = 0,5 (при индуктивной или емкостной нагрузке) не нормируется.

Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности (пофазно и по сумме фаз) в нормальных условиях при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, приведены в таблице 8.

Т а б л и ц а 8 - Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности при однофазной нагрузке и симметрии многофазных напряжений

Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности (пофазно и по сумме фаз) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, приведены в таблице 9.

Т а б л и ц а 9 - Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности при однофазной нагрузке и симметрии многофазных напряжений

Таблица 10 - Пределы допускаемых дополнительных погрешностей, вызываемых

изменением влияющих величин, при измерении активной электрической энергии

Продолжение таблицы 10

Таблица 11  - Пределы допускаемых дополнительных погрешностей, вызываемых

изменением влияющих величин, при измерении реактивной электрической энергии

Продолжение таблицы 11

наносят на лицевую панель счетчиков любым технологическим способом и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Таблица 12- Комплектность счетчиков модификации МИР С-03

Продолжение таблицы 12

Примечания:

• 1 Формуляр поставляется в бумажной форме с каждым счетчиком.

• 2 Допускается поставка руководства по эксплуатации, методики поверки, программы «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» на одном компакт-диске в один адрес на 12 счетчиков или по отдельному заказу.

приведены в разделе 5 «Использование по назначению» документа М08.112.00.000 РЭ Счетчики электрической энергии трехфазные многофункциональные МИР С-03. Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии;

ТУ 26.51.63-006-51648151-2019 Счетчики электрической энергии трехфазные многофункциональные МИР С-03. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное объединение «МИР» (ООО «НПО «МИР»)

ИНН 5528012370

Адрес: 644105, г. Омск, ул. Успешная, д. 51

Телефон: +7 (3812) 354-710

Факс: + 7 (3812) 354-710

E-mail: mir@mir-omsk.ru

Web-сайт: http: //www.mir-omsk.ru

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

ИНН 7722844084

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6,7 Телефон: +7 (495) 410-28-81

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2024 г. № 1830

Регистрационный № 76605-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вихретоковые АР2200

Преобразователи вихретоковые АР2200 (далее по тексту ПВТ) предназначены для бесконтактных измерений величин осевых сдвигов и радиальных виброперемещений валов турбин, компрессоров и энергетических агрегатов относительно корпуса.

Принцип действия ПВТ основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющем ее комплексное сопротивление.

ПВТ состоит из первичного преобразователя (далее по тексту ПП) с катушкой индуктивности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и согласующего устройства перемещения (далее по тексту СУП). СУП вырабатывает сигнал возбуждения ПП и преобразует изменение комплексного сопротивления катушки индуктивности в электрический сигнал, пропорциональный зазору между торцом ПП и поверхностью контролируемого объекта.

ПВТ выпускаются в нескольких модификациях в зависимости от диапазонов измерений и конструктивных особенностей. В качестве ПП применяются АЕХ.Х.Х.Х.Х, отличающиеся диаметром катушки, типом выходного соединителя, геометрическими размерами и защитой кабеля (наличие или отсутствие металлорукава). В качестве СУП применяются D220-X.X.X, отличающиеся видом выходного сигнала: D220-V.X.X выход по напряжению в частотном диапазоне от 0 до 5000 Гц; D220-C.X.X выход по току в частотном диапазоне от 0 до 5000 Гц; D220-B.X.X.X выход по постоянному току, пропорциональному измеряемому размаху виброперемещения в частотном диапазоне от 2 до 5000 Гц. Для исполнения D220-B.X.X.X максимальный измеряемый размах виброперемещения устанавливается при заказе.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.

геометрические размеры резьбовой части П^1, мм геометрические размеры дорезьбовой части П^1, мм

диаметр катушки П^1, мм, и конструктивное исполнение П^1

диаметр катушки П^1, мм, и конструктивное исполнение П^1_____________

максимальный размах измеряемого виброперемещения, мкм (для варианта - В)

вид выходного сигнала СУП

диаметр катушки П^1, мм, и конструктивное исполнение П^1

вид выходного сигнала СУП

количество каналов

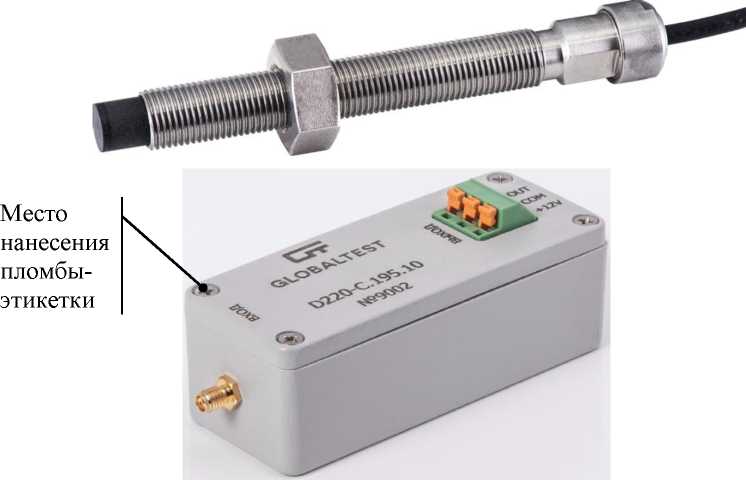

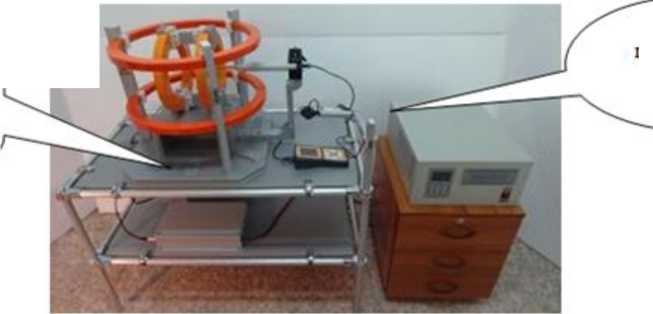

Внешний вид ПТВ и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

а) первичный преобразователь АЕ195.0.70.70.10 б) согласующее устройство перемещения D220-C.195.10

Рисунок 1 - Внешний вид преобразователя вихретокового D220-1-C.195.10

Таблица 1 -

Таблица 2 - основные технические

наносится на заглавный лист паспорта АБКЖ.433645.011ПС и руководства по эксплуатации АБКЖ.433645.011РЭ типографским способом в левом верхнем углу.

Таблица 3 - Комплектность ПТВ

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

АБКЖ.433645.011ТУ «Преобразователь вихретоковый АР2200. Технические условия».

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс: (83130) 67778

E-mail: mail@globaltest.ru

Web-сайт: www.globaltest.ru

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37

Телефон: (83130) 22224, 22253

Факс (83130) 22232

E-mail: shvn@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2024 г. № 1830

Регистрационный № 24785-03

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для диагностики электрохимической защиты обследований ПКО

Приборы для диагностики электрохимической защиты и коррозионных обследований ПКО (далее - приборы) предназначены для измерений напряжения и силы постоянного тока при определении электрических параметров и диагностики электрохимической защиты подземных трубопроводов.

Принцип действия приборов основан на измерении постоянного напряжения входных сигналов. Входными сигналами являются: потенциал «труба - земля», ток вспомогательного электрода, поляризационный потенциал, выходное напряжение устройства катодной защиты, напряжение «шунта» устройства катодной защиты.

В режиме цифрового мультиметра приборы измеряют постоянное напряжение и постоянный ток, а при работе со встроенным прерывателем - поляризационный потенциал, ток поляризации вспомогательного электрода, потенциал «труба - земля». Результаты измерений выводятся на встроенный жидкокристаллический (ЖК) индикатор. В режиме цифрового осциллографа приборы позволяют наблюдать на ЖК индикаторе осциллограмму потенциала «труба- земля».

Полученные данные хранятся во внутренней памяти приборов и могут быть переданы на ПЭВМ для дальнейшей обработки. Приборы осуществляют хранение в энергонезависимой памяти до 250 результатов измерений. Приборы обеспечивают возможность просмотра и обработки результатов измерений на ПЭВМ, совместимую с IBM/PC. Выдача результатов измерений в ПЭВМ производится по протоколу X-MODEM.

Приборы являются программно-управляемыми устройствами с автономным питанием. Питание осуществляется от четырех последовательно соединенных электрохимических элементов питания типоразмеров АА:

• - гальванических с номинальным напряжением 1,5 В;

• - аккумуляторных с номинальным напряжением 1,2 В.

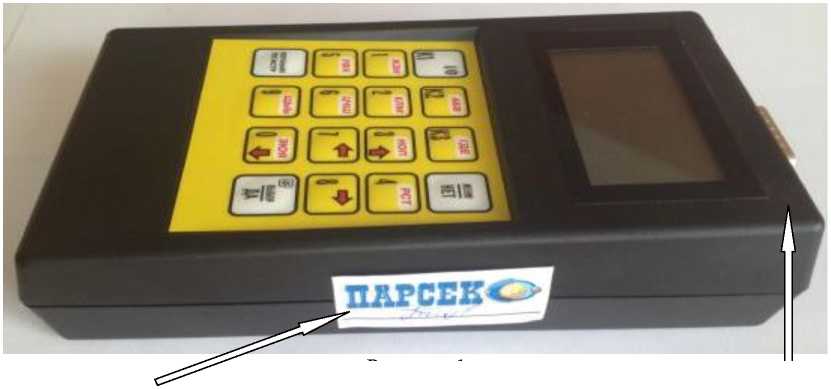

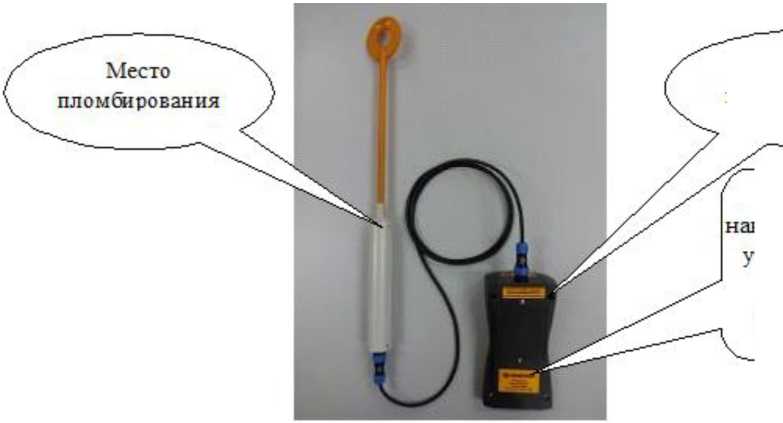

Внешний вид прибора, место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

Место пломбировки от

несанкционированного доступа

Место нанесения знака утверждения типа и заводского номера

Заводской номер наносится на прибор на металлическую планку фирменную. Формат нанесения заводского номера цифровой. Нанесение знака поверки на корпус приборов не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические

Таблица 3 - Показатели надежности

наносится на лицевую панель прибора с помощью самоклеящейся пленки и на титульный лист руководства по эксплуатации ТАПФ.411187.001РЭ типографским способом.

Таблица 4 - Комплектность приборов

приведены в разделе 5 «Использование» документа ТАПФ.411187.001РЭ «Прибор коррозионных обследований ПКО. Руководство по эксплуатации».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»;

ТУ 4221-022-17665703-2002 «Прибор для диагностики электрохимической защиты и коррозионных обследований ПКО. Технические условия».

Общество с ограниченной ответственностью «ПАРСЕК» (ООО «ПАРСЕК») Почтовый адрес: 124460, г. Москва, г. Зеленоград, 4-й Западный пр-д, д. 6, стр. 1 Юридический адрес: 124460, г. Москва, г. Зеленоград, 4-й Западный пр-д, д. 6, стр. 1 E-mail: office@ooo-parsek.ru

Телефон: (495) 944-72-88

Факс: (495) 944-75-88

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Тел./факс (495) 744-81-12

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2024 г. № 1830

Регистрационный № 39852-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки детектирования БДМГ-300

Блоки детектирования БДМГ-300 (далее - блоки БДМГ - 300) предназначены для измерения мощности амбиентного эквивалента дозы Н*(10) гамма-излучения в составе аппаратуры и систем радиационного контроля.

Принцип действия блоков БДМГ-300 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.

Блоки БДМГ-300 могут работать в режиме выдачи информации об измеренном значении в виде последовательности импульсов и в режиме выдачи информации по интерфейсу RS-485. Отличия в режиме выдачи информации не влияют на метрологические характеристики блоков детектирования.

Импульсы со счетчиков («чувствительного» и «грубого» поддиапазонов) после предварительного усиления поступают на плату для усиления и формирования импульсов длительностью (2±0,5) мкс, амплитудой 4,5 В любой полярности, средняя скорость счета которых на выходе пропорциональна измеренному значению мощности амбиентного эквивалента дозы в режиме выдачи информации об измеренном значении в виде последовательности импульсов.

В режиме выдачи информации об измеренном значении по интерфейсу RS-485 блок БДМГ-300 передает информацию в цифровом виде в единицах измеряемой мощности амбиентного эквивалента дозы (Зв/ч) по протоколу связи DIBUS. Параметры выходных сигналов соответствуют требованиям к сигналам интерфейса RS-485.

Электропитание блоков БДМГ-300 осуществляется от источника питания постоянного от 8 до 42 В. Внутренний преобразователь напряжения вырабатывает для питания схемы блока детектирования и высокое напряжение для

микропроцессор блока детектирования производит вычисление измеренного значения на основе измеренной скорости счета от счетчиков Гейгера-Мюллера с учетом статистического характера распределения импульсов во времени. Микропроцессор также производит линеаризацию счетной характеристики счетчиков математическими методами и обеспечивает обмен информацией по интерфейсу RS-485.

При использовании блоков БДМГ-300 в режиме выдачи информации об измеренном значении по интерфейсу RS-485 проверка функционирования производится по команде от устройства верхнего уровня. Результат выполнения команды проверки выдается по интерфейсу RS-485 в цифровом виде.

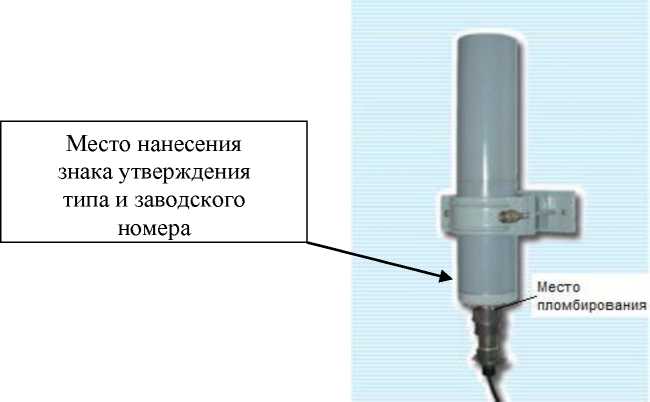

Рисунок 1 - Общий вид блока детектирования БДМГ-300

Заводской номер наносится методом шелкографии на самоклеящуюся этикетку на корпус блока БДМГ-300. Формат нанесения заводского номера цифровой. Нанесение знака поверки на корпус блока БДМГ-300 не предусмотрено.

Программное обеспечение блока БДМГ-300 состоит из двух частей:

1. Обязательное встроенное ПО, которое обеспечивает измерение и расчет мощности амбиентного эквивалента дозы, взаимодействие блока детектирования с внешним ПО, передачу результатов измерений и данных самодиагностики по интерфейсу RS-485 или RS-422, а также вывод сообщений об ошибках.

2. Необязательное внешнее ПО: ПО TETRA_Checker, предназначенное для настройки и поверки блока детектирования БДМГ-300.

ПО TETRA_Checker обеспечивает:

• считывание и индицирование значений динамических и статических параметров блока БДМГ-300;

• корректировку и запись в память блока БДМГ-300 значений динамических параметров;

• присвоение блоку БДМГ-300 его системного адреса [5];

• индикацию и динамическое обновление информации о работе блока БДМГ-300 и результатов измерений (на мониторе ПК);

• отображение и динамическое обновление на мониторе ПК статуса блока БДМГ-300.

К метрологически значимому относится все ПО блоков БДМГ-300. Идентификационные данные ПО блока БДМГ-300 представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

идентификатору встроенного ПО нет.

• 2) Номер версии программного обеспечения 2.XY, где X - от 1 до 9, Y- от 4 до 9.

• 3) Контрольная сумма относится к текущей версии (2.14) ПО.

В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО блоков БДМГ-300 от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа наносится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус блока БДМГ-300.

Таблица 5 - Комплект поставки Блоков детектирования БДМГ-300

изложены в разделе 2 «Использование по назначению» документа АФБИ. 269812.010.РЭ «Блок детектирования БДМГ-300. Руководство по эксплуатации».

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;

«Блок детектирования БДМГ-300. Технические условия». ТУ 4362-019-11273161-07 (АФИБИ 418266.010.ТУ).

Акционерное общество «ИНТРА» (АО «ИНТРА»)

Юридический адрес: 129337, г. Москва, ул. Ярославское ш., д. 2, к. 1

Тел.: (495) 183-04-47, факс: (495) 183-04-47

E-mail: intra@home.ptt.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2024 г. № 1830

Регистрационный № 40058-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные УКЗ

Преобразователи измерительные УКЗ (далее - преобразователи) предназначены для преобразований сигналов напряжения постоянного тока в шестнадцатеричный цифровой код.

Принцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов в шестнадцатеричный цифровой код. Входными сигналами являются: напряжение постоянного тока источников постоянного напряжения (ИПЕ) подземного трубопровода и напряжение с «шунта» ИПЕ.

Преобразователи выполнены в виде моноблока в алюминиевом корпусе. Имеют четыре входных гальванически развязанных канала преобразования входного сигнала напряжения в шестнадцатеричный цифровой код. Преобразователи выпускаются в четырёх исполнениях (УКЗ, УКЗ-01, УКЗ-02, УКЗ-03), отличающихся погрешностью преобразования выходных кодов измерительных каналов 2 и 4 и единицей младшего разряда. Преобразователи состоят из микроконтроллера со встроенными мультиплексором входов, аналого-цифровым преобразователем, FLASH памятью со встроенным программным обеспечением, оперативной памятью для хранения результатов преобразований, интерфейса связи I²C для обмена с другими устройствами по стандартному протоколу обмена «Modbus». На задней стенке преобразователей расположены присоединительные разъёмы. На внешней стороне преобразователей имеются два сквозных отверстия для крепления.

Внешний вид преобразователя, место пломбировки от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа приведены на рисунке 1.

Заводской номер наносится на преобразователи измерительные УКЗ на металлическую планку фирменную. Формат нанесения заводского номера цифровой. Нанесение знака поверки на корпус приборов не предусмотрено.

Место нанесения

знака утверждения типа и заводского номера

Места пломбировки от несанкционированного доступа

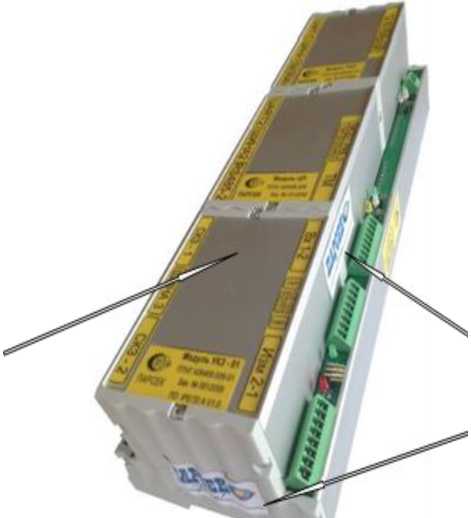

Рисунок 1 - Внешний вид преобразователя, место пломбировки от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические

Таблица 3 - Показатели надежности

наносится на преобразователи измерительные УКЗ на металлическую планку фирменную и на титульный лист руководства по эксплуатации ПТНГ.426469.006 РЭ типографским способом.

Таблица 4 - Комплектность приборов

изложены в разделе 2 «Использование по назначению» документа ПТНГ.426469.006 РЭ «Преобразователь измерительный УКЗ. Руководство по эксплуатации».

ГОСТ 30605-98 «Преобразователи измерительные напряжения и тока цифровые. Общие технические условия»;

ТУ 4221-021-59069010-2007 «Преобразователи измерительные УКЗ. Технические условия».

Общество с ограниченной ответственностью «ПАРСЕК» (ООО «ПАРСЕК»)

Почтовый адрес: 124460, г. Москва, г. Зеленоград, 4-й Западный пр-д, д. 6, стр. 1

Юридический адрес: 124460, г. Москва, г. Зеленоград, 4-й Западный пр-д, д. 6, стр. 1 E-mail: office@ooo-parsek.ru

Телефон: (495) 944-72-88

Факс: (495) 944-75-88

(ГЦИ СИ ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гп. Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Тел./факс (495) 744-81-12

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2024 г. № 1830

Регистрационный № 76116-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные средств измерений напряженности магнитного поля промышленной частоты П1-26Э

Установки поверочные средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э (далее - установки) предназначены для воспроизведения магнитной индукции и напряженности линейно поляризованного и эллиптически поляризованного магнитного поля промышленной частоты 50 Гц.

Принцип действия установок основан на генерировании однородного переменного магнитного поля во внутреннем пространстве двух пар ортогонально установленных колец Гельмгольца (далее - КГ), имеющих общий центр, при протекании переменного электрического тока по обмоткам колец Гельмгольца.

Векторы магнитного поля в КГ перпендикулярны их плоскостям и сдвинуты по фазе на 90 градусов относительно друг друга, что позволяет получать эллиптически поляризованное магнитное поле с необходимыми напряженностью и коэффициентом эллиптичности, определяемыми величинами токов, протекающих через КГ. В случае, когда управляемый генератор токов создает ток только в одной паре КГ, установки воспроизводят линейно поляризованное поле.

Установки состоят из рабочего стола, полеобразующей системы, двух блоков конденсаторов, управляемого генератора токов полеобразующей системы (далее - УГТПС) и компаратора магнитного поля П3-61ПМ/1.

Конструктивно рабочий стол установок состоит из электрически изолированных вертикальных стоек, горизонтальных перекладин, выполненных из алюминиевого сплава и двух диэлектрических немагнитных столешниц, закрепленных на горизонтальных перекладинах. На верхней столешнице расположена полеобразующая система, на нижней столешнице - блоки конденсаторов. На одной из вертикальных стоек рабочего стола имеется подвижная штанга крепления WEB-камеры для дистанционного наблюдения за показаниями поверяемых приборов и компаратора.

Полеобразующая система содержит две пары взаимно ортогональных КГ, закрепленных на основании. Одна пара КГ расположена вертикально и создает магнитное поле, вектор которого направлен параллельно плоскости рабочего стола (по координате «Х»). Вторая пара КГ расположена горизонтально и генерирует магнитное поле, вектор которого направлен перпендикулярно плоскости рабочего стола (по координате «Y»). К основанию полеобразующей системы крепится фиксатор антенн поверяемых приборов и компаратора. Фиксатор может закрепляться в трех различных положениях на одной из трех направляющих основания полеобразующей системы. За счет этого обеспечивается возможность изменения, при необходимости, ориентации антенн поверяемых приборов по отношению к направлению генерируемого установкой магнитного поля. Полеобразующая система жестко закреплена на столешнице рабочего стола.

Блоки конденсаторов соединены при помощи кабелей последовательно с обмотками КГ полеобразующей системы и образуют совместно с ними резонансные контура с частотой резонанса равной 50 Гц.

УГТПС выполнен в виде отдельного блока и может размещаться на расстоянии до 2 м рабочего стола и полеобразующей системы установки и предназначен для питания полеобразующей системы, управления режимами работы установки, отображения воспроизводимых установкой параметров магнитного поля.

Компаратор магнитного поля П3-61ПМ/1 конструктивно состоит из измерительного преобразователя П3-61/ВН50 и блока индикации П3-61. Принцип действия компаратора основан на измерении магнитной индукции переменного магнитного поля при помощи индукционного преобразователя. Компаратор используется в качестве средства сравнения при поверке установки.

Управления режимами работы установки может осуществляться с помощью персонального компьютера (ноутбука), подключаемого к установке посредством кабеля по интерфейсу RS485.

Установки позволяют индицировать установленные значения магнитной индукции переменного магнитного поля в мкТл или напряженности магнитного поля в А/м и коэффициент эллиптичности воспроизводимого магнитного поля.

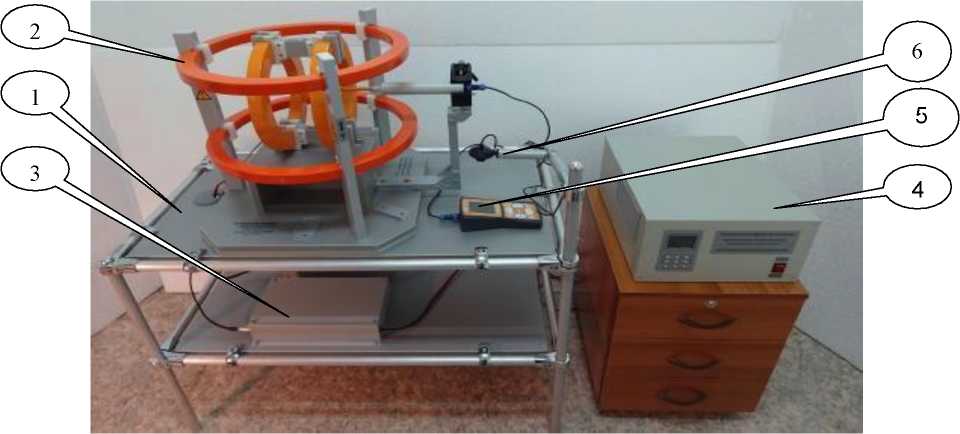

Общий вид установок представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение знака утверждения типа и заводского номера представлены на рисунках 2 и 3.

5

есто нанес ения\ знака утверждения тнпг и заводского номера

I

х_______

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера установок УГТПС

Место

пломбирования УТТПС

типа и заводского номера у

XIecTO сения знака

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера компаратора П3-61ПМ/1

Место пломбирования

Установки применяются в качестве рабочего эталона магнитной индукции и напряженности магнитного поля для поверки и калибровки рабочих средств измерений магнитной индукции и напряженности магнитного поля.

Заводской номер наносится на шильдик, расположенный на корпусе полеобразующей системы и на корпусе блока индикации П3-61. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус установок не предусмотрено.

Программное обеспечение (ПО) установок состоит из встроенного ПО и внешнего ПО. Встроенное ПО устанавливается изготовителем установки в УГТПС и обеспечивает задание режимов работы установок, кодирование информации о параметрах магнитного поля для передачи ее на устройство управления и отображения информации, индикацию воспроизводимых установкой величин и режимов работы установок на индикаторе УГТПС.

Внешнее ПО предназначено для установки на персональный компьютер (ноутбук). ПО обеспечивает управление режимами работы установок, индикацию воспроизводимых установкой величин и режимов работы установок на дисплее компьютера.

Защита от несанкционированной модификации, загрузки, считывания из памяти установок, удаления или иных преднамеренных изменений метрологически значимой части программного обеспечения и результатов измерений обеспечивается конструкцией УГТПС, установок для встроенного ПО и наличием пароля для работы с ПО для внешнего ПО.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р50.2.077-2014, уровень защиты внешнего программного обеспечения «средний» в соответствии с Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 — Идентификационные данные встроенного ПО

Таблица 2 — Идентификационные данные внешнего ПО

Метрологические и технические характеристики

Таблица 3 — Метрологические характеристики

Таблица 4 - Основные технические

наносится на шильдики, расположенные на корпусе полеобразующей системы и на корпусе блока индикации П3-61 (по технологии предприятия-изготовителя), и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 — Комплектность

приведены в разделе 10 «Порядок работы» документа ЦКЛМ.411723.006 РЭ «Установка поверочная средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э. Руководство по эксплуатации» и в разделе 10 «Работа с прибором» документа ЦКЛМ.411173.003 РЭ «Компаратор магнитного поля П3-61ПМ/1. Руководство по эксплуатации».

ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний;

ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;

ЦКЛМ.411723.006 ТУ «Установка поверочная средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э. Технические условия».

Закрытое акционерное общество «Научно-производственное предприятие «Циклон-Прибор» (ЗАО «НПП «Циклон-Прибор»)

ИНН 5052014050

Адрес: 141190, Московская обл., г. Фрязино, Заводской пр-д, д. 4

Телефон: (495)972-02-51

Web-сайт: www.ciklon-pribor.ru

Е-mail: pribor@ciklon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
