ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки пикнометрические HDF
Назначение средства измеренийУстановки пикнометрические HDF (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также для проведения поверки, калибровки и градуировки поточных преобразователей плотности жидкости и каналов измерений плотности преобразователей массового расхода в условиях эксплуатации и лаборатории.
Описание средства измеренийПринцип действия установок основан на пикнометрическом методе измерений плотности жидкости с применением металлических напорных пикнометров. Сущность метода состоит в определении массы известного объёма жидкости, отобранной из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разностей значений массы заполненных и пустых пикнометров на соответствующие значения объёма пикнометров при условиях отбора проб жидкости. Значения массы пустых и заполненных пикнометров определяют на электронных весах методом замещения набором эталонных гирь. Давление, температуру жидкости и температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры при помощи средств измерений утвержденного типа из комплекта установки.
Конструктивно установки пикнометрические HDF состоят из следующих основных частей: основного корпуса установки, металлических пикнометров, преобразователей температуры и давления, электронных весов, набора гирь, комплекта запасных частей в транспортных кейсах. В основном корпусе установки размещен термоизолирующий кейс для пикнометров, вмонтированы технологические трубопроводы, запорные краны, первичные преобразователи давления, температуры и индикатор расхода. Также в корпусе установки размещаются вторичные приборы средств измерений температуры и давления, гибкие рукава высокого давления с быстросъёмными соединениями, кейс с комплектом запасных частей и материалов. Термоизолирующий кейс для пикнометров имеет встроенные температурные датчики контактного типа для измерений температуры тел пикнометров. Корпус установки, кейсы для транспортировки пикнометров, весов, гирь, преобразователей температуры и давления (опционально), кейс запасных частей, выполнены из легких композитных материалов и снабжены ручками для переноски. Для выполнения измерений плотности установка подключается к трубопроводу с транспортируемой жидкостью.
В зависимости от максимального рабочего давления и максимальной рабочей температуры жидкости установки выпускаются в стандартном и специальном исполнениях. Специальное исполнение установок комплектуется пикнометрами напорными специального исполнения, регистрационный номер № 74439-19.
В состав установок входят средства измерений утвержденного типа. Наименования типов средств измерений, входящих в комплект установок, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, а также класс точности применяемых весов и гирь утвержденного типа приведены в таблице 3.
Наименование изготовителя HDF Pyknometers Limited или H&D Fitzgerald Limited и серийный номер установки указаны на корпусах кейсов. Внешний вид и конструкция установок, изготавливаемых компаниями HDF Pyknometers Limited и H&D Fitzgerald Limited, одинаковые.
Общий вид основного корпуса установки показан на рисунке 1.

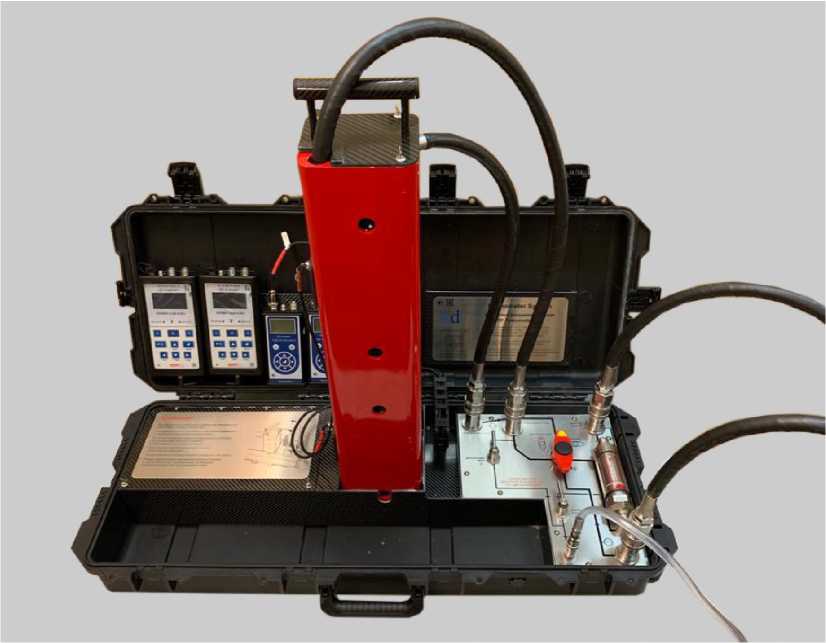

Рисунок 1 - Общий вид основного корпуса установок пикнометрических HDF
Установка пломб на установки не предусмотрена.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 600 до 2000* |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
±0,10 |
|
* Верхняя граница диапазона измерений плотности установки зависит от наибольшего предела взвешивания (НПВ) весов из комплекта установки и указывается в спецификации на установку, но не менее 1200 кг/м3 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- рабочее давление жидкости, МПа, не более: а) стандартное исполнение |
6,5 |
|
б) специальное исполнение |
9,0 |
|
- температура жидкости, °С: а) стандартное исполнение |
от 1 до 50 |
|
б) специальное исполнение |
от 1 до 90 |
|
- температура окружающей среды, °С: а) при отборе пробы жидкости в пикнометры |
от минус 25 до 50 |
|
б) при взвешивании пикнометров |
по спецификации на весы |
|
- относительной влажность окружающей среды, % не более: а) при отборе пробы жидкости в пикнометры |
100 |
|
б) при взвешивании пикнометров |
по спецификации на весы |
|
Масса установки (в зависимости от заказа), кг |
от 63 до 102 |
|
Габаритные размеры установки (основной кейс), мм, не более: | |
|
- высота |
200 |
|
- ширина |
430 |
|
- длина |
1020 |
|
Срок службы установки, лет, не менее |
10 |
|
Маркировка взрывозащиты
|
0Ех ia IIA/IIB/IIC T6 Ga X; |
|
030» исполнения «ЭЛЕМЕР-КДМ-030Ех»; - преобразователи давления эталонные ПДЭ-020 исполнения |
1Ex ib IIB T6 Gb X |
|
ПДЭ-020Ех |
0Ех ia IIC Т6 Ga X |
наносится в центральной части титульного листа руководства по эксплуатации установки типографским способом и на основной кейс установки в виде наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка пикнометрическая в составе: |
HDF |
1 шт. |
|
- пикнометры напорные (рег. № 74439-2019)* |
в соответствии с описанием типа СИ |
2 (4**) шт. |
|
- термоизолирующий кейс для пикнометров |
- |
1 (2**) шт. |
|
- комплект технологических трубопроводов с ротаметром |
- |
1 шт. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
- термометры цифровые малогабаритные ТЦМ 9410 модификации ТЦМ 9410Ех/М1, ТЦМ 9410Ех/М1Н в комплекте с термопреобразователями ТТЦ модели ТТЦ01-180 (рег. № 68355-17) и термопреобразователями сопротивления из платины ТС с чувствительными элементами ЧЭ типа ЧЭПТ (рег. № 58808-14) |
ТЦМ 9410 |
1 (2**) комплекта |
|
- калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» исполнения «ЭЛЕМЕР-КДМ-030Ех» (рег. № 64695-16) в комплекте с преобразователями давления эталонными ПДЭ-020 исполнения ПДЭ-020Ех (рег. № 58668-14) |
ЭЛЕМЕР-КДМ-030 |
1 (2**) комплекта |
|
Весы специального I класса точности по ГОСТ OIML R 76-1-2011 с НИВ не менее 10 кг либо компаратор массы со значением среднего квадратического отклонения показаний не более 10 мг |
в соответствии с описанием типа СИ |
1 шт. |
|
Набор гирь класса точности Е2 по ГОСТ OIML R 111-1 -2009 |
в соответствии с описанием типа СИ |
1 комплект |
|
Комплект запасных частей и материалов |
в зависимости от заказа |
1 шт. |
|
Руководство по эксплуатации |
Установки пикнометрические HDF. Руководство по эксплуатации. |
1 экз. |
|
* Исполнение пикнометров в зависимости от заказа на исполнение установки ** В зависимости от заказа | ||
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации «Установки пикнометрические HDF. Руководство по эксплуатации», разделы 7-9.
Нормативные и технические документы, устанавливающие требования к установкам пикнометрическим HDFГосударственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603
Техническая документация компании «H&D Fitzgerald Limited», Великобритания
ИзготовителиКомпания «HDF Pyknometers Limited», Великобритания
Denmark House, St. Thomas Place, Ely, Cambridgeshire, CB7 4EX, UK
Телефон: +44 1353 666640
E-mail: info@oghl.co.uk
Компания «H&D Fitzgerald Limited», Великобритания
Адрес: Cefn Du, Tremeirchion, St. Asaph, LL17 OUS
Телефон: +44 (0) 1352 720774
E-mail: info@density.co.uk
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт- Петербург, Московский пр. д. 19
Телефон/факс: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
