МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

04 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа оставляю засобой Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «04» августа 2021 г. № 1610

Лист № 1 Регистрационный № 64604-16 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматического пробоотбора воздуха PM162M

Системы автоматического пробоотбора воздуха PM162M (далее - системы) предназначены для отбора и измерений объёма проб воздуха с целью последующего определения массовой концентрации взвешенных частиц гравиметрическим методом.

Принцип действия систем основан на принудительной прокачке воздушной пробы через аналитический фильтр с помощью побудителя расхода (насоса). Значение объёмного расхода пробы через фильтр рассчитывается автоматически на основании результатов измерений объёма отбираемой пробы и времени отбора.

Конструктивно система состоит из следующих элементов: аналитического блока, обогреваемого пробоотборного зонда и насоса.

В аналитическом блоке размещены система управления, фильтродержатель, система автоматической смены аналитических фильтров, подающий магазин с фильтрами и приёмный магазин для фильтров с отобранной пробой. В подающий магазин загружается не более 22 фильтров. Возможно исполнение аналитического блока для магазина на 70 фильтров. В зависимости от способа установки аналитический блок выпускается в следующих исполнениях: для установки в стойки станций контроля и мониторинга и для крепления к стене на опорах.

Обогреваемый пробоотборный зонд может оснащаться импакторами и/или циклонами различных типов для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).

Системы могут комплектоваться насосом повышенной мощности.

На рисунке 1 изображён внешний вид системы. Системы являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Заводской номер наносится на этикетку, прикреплённую на корпус аналитического блока системы. Конструкция средства измерений не предусматривает нанесение знака поверки на элементы системы.

Пломбирование корпуса не предусмотрено.

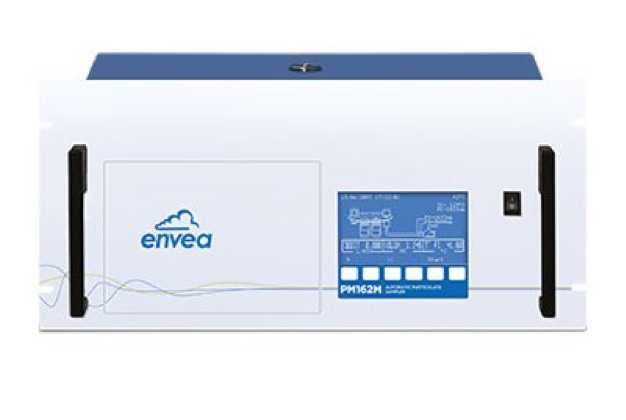

Рисунок 1 - Общий вид системы автоматического пробоотбора воздуха PM162M

Электрическое питание осуществляется от сети переменного тока.

Для обмена данными с внешними устройствами система оснащена цифровыми интерфейсами RS-232 или RS-422, а также аналоговыми различного исполнения и назначения. Результаты измерений выводятся на экран системы. Представление результатов измерений предусмотрено в виде значений объёма и объёмного расхода отбираемой пробы, в том числе приведённых к нормальным условиям.

Системы имеют встроенное программное обеспечение (ПО).

Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

Системы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус системы с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Основная комплектность поставки приведена в таблице 4.

Таблица 4

Сведения о методиках (методах) измерений приведены в разделе 1, пункт 1.3 Руководства по эксплуатации.

Приказ Министерства природных ресурсов и экологии Российской Федерации от «07» декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды и обязательных метрологических требований к ним, в том числе показателей точности измерений», раздел «Сопутствующие измерения состояния и загрязнения окружающей среды», пункт 2.

Техническая документация изготовителя.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1610

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
