МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на весы автомобильные Новый Стандарт ВТА

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «КВЗ» от 10 сентября 2020 г. № 10/09-2 приказываю:

• 1. Утвердить новую редакцию описания типа на весы автомобильные Новый Стандарт ВТА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 73483-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии      __________

i ВЬДРНИЯ О Ct Р1ИФИКА Ц- Jfl

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2377

Лист № 1 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные Новый Стандарт ВТА

Весы автомобильные Новый Стандарт ВТА (далее - весы) предназначены для измерений массы автомобильных транспортных средств - порожних и груженых автомобилей, прицепов и полуприцепов, и автопоездов из них (далее - ТС) при статическом взвешивании.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь (далее - АЦП), где сигналы суммируются и преобразуются в цифровой код.

В случае использования аналоговых датчиков и АЦП, АЦП располагается в грузоприемном устройстве (далее - ГПУ). В случае использования цифровых датчиков прикладываемая нагрузка преобразуется в цифровой сигнал в датчиках. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой.

Весы состоят из ГПУ, имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.) со встроенным программным обеспечением (ПО). Края примыкающих друг к другу платформ могут опираться на одни и те же датчики.

Весовые платформы отличаются размерами и способом установки (на поверхности или в приямок).

В весах используются:

• 1 Датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, производства «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60480-15;

• 2 Датчики весоизмерительные тензорезисторные сжатия 740 производства «Utilcell», Испания, регистрационный номер № 50842-12;

• 3 Датчики весоизмерительные тензорезисторные Digital Load Cell, серий DHM14C, DBM14K, DBM14G, DHM9B, DHM9A, DHM14H1, DBM14A, производства «Zhonghang Electronic Measuring Instruments Co., LTD.», Китай, регистрационный номер 55634-19;

• 4  Датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, семейства Single shear beam, серий Н8С, BM8D, HM8C, семейства Dual shear beam,- серий HM9A, HM9B, HM9C, HM9E, B9F, H9H, H9C, B9C, семейства Column - серий BM14A, BM14G, BM14K, НМ14С, HM14H1, HM14L, производства «Zhonghang Electronic Measuring Instruments Co., LTD.», Китай, регистрационный номер 55371-19;

• 5 Датчики весоизмерительные тензорезисторные QS, модификации QS, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 75819-19;

- в качестве терминала в весах используются приборы весоизмерительные:

• 1 WE, модификации WE2107, WE2111, производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 61808-15;

• 2 DIS2116, производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 61809-15;

• 3 CI, BI, NT, PDI, модификации CI-200A, CI-5010A, производства фирмы «CAS Corporation», Республика Корея, регистрационный номер 50968-12;

• 4 МИ, модификаций МИ ВДА(ВЖА)/12Я, МИ ВДА(ВЖА)/12ЯС, МИ ВДА/12Ц(ЦС), производства ООО «МИДЛиК», Россия, г. Москва, регистрационный номер 61378-15;

• 5 ТИТАН, производства фирмы ООО «ЗЕМИК», Россия, г. Ростов-на-Дону, регистрационный номер 72048-18.

Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК.

Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

• - устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

• - устройство автоматической установки на нуль (п.Т.2.7.2.3);

• - устройство первоначальной установки на нуль (п.Т.2.7.2.4);

• - устройство слежения за нулем (п.Т.2.7.3);

• - устройство уравновешивания тары (п.Т.2.7.4.1).

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - заводской номер весов;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - значение (Maxi) в диапазонах взвешивания Wi;

• - значение минимальной нагрузки (Mini) в диапазонах взвешивания Wi;

• - значение (ei) в диапазонах взвешивания Wi;

• - значение максимальной выборки массы тары (T^-i) в диапазонах взвешивания Wi;

• - знак утверждения типа средств измерений;

• - обозначение типа и серийный номер терминала.

Весы выпускаются однодиапазонными и двухдиапазонными в модификациях: Новый Стандарт ВТА-10-10; Новый Стандарт ВТА-15-10; Новый Стандарт ВТА-20-10; Новый

Стандарт ВТА-30-10; Новый Стандарт ВТА-40-20; Новый Стандарт ВТА-40-10; Новый

Стандарт ВТА-50-20; Новый Стандарт ВТА-60-20; Новый Стандарт ВТА-80-50; Новый

Стандарт ВТА-80-20; Новый Стандарт ВТА-100-50; Новый Стандарт ВТА-150-50; Новый

Стандарт ВТА-30.40-10.20; Новый Стандарт ВТА-30.50-10.20; Новый Стандарт ВТА-40.50-10.20; Новый Стандарт ВТА-30.60-10.20; Новый Стандарт ВТА-40.60-10.20; Новый Стандарт ВТА-40.80-10.20; Новый Стандарт ВТА-60.80-20.50; Новый Стандарт ВТА-60.100-20.50; Новый Стандарт ВТА-80.100-20.50; Новый Стандарт ВТА-60.150-20.50, Новый Стандарт ВТА-80.150-20.50, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков и подключаемых терминалов.

Весы при заказе имеют обозначения вида:

Новый Стандарт ВТА-[1]-[2]-[3]-[4][5],

где Новый Стандарт ВТА - условное обозначение типа весов;

• [1] - значение (Max), т:

10; 15; 20; 30; 40; 50; 60; 80; 100; 150 - для однодиапазонных весов;

30.40; 30.50; 30.60; 40.50; 40.60; 40.80; 60.80; 60.100; 80.100; 60.150; 80.150 - для двухдиапазонных весов;

• [2] - значение (е), кг:

10; 20; 50 - для однодиапазонных весов;

10.20; 20.50 - для двухдиапазонных весов;

• [3] - длина ГПУ (платформы), м;

• [4] - условное обозначение исполнения весовой платформы ГПУ весов:

К - колейная; С - сплошная;

• [5] - условное обозначение материала весовой платформы ГПУ весов:

М - металлическая (стальная); Б - железобетонная.

Пример обозначения при заказе:

Новый Стандарт ВТА 80-20-18-КБ - весы для статического взвешивания с Мах = 80 т, е = 20 кг, ГПУ длиной 18 м, с колейной весовой платформой из железобетона.

Общий вид весов представлен на рисунках 1 и 2, терминалы и схемы пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунках 3 - 5.

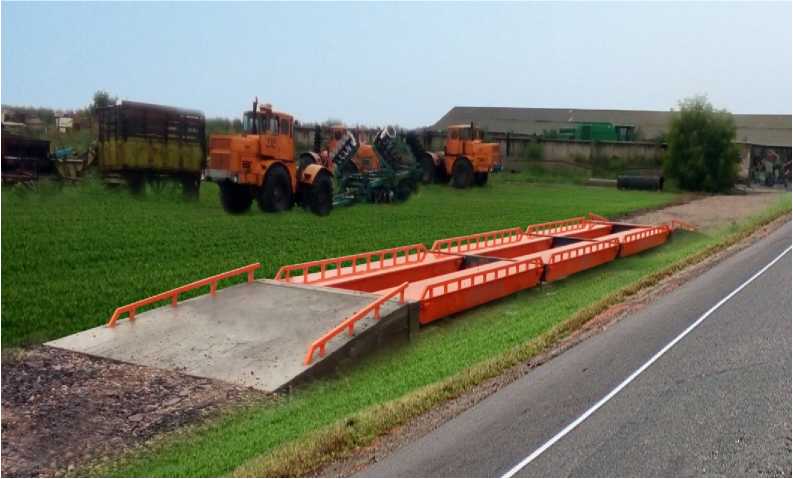

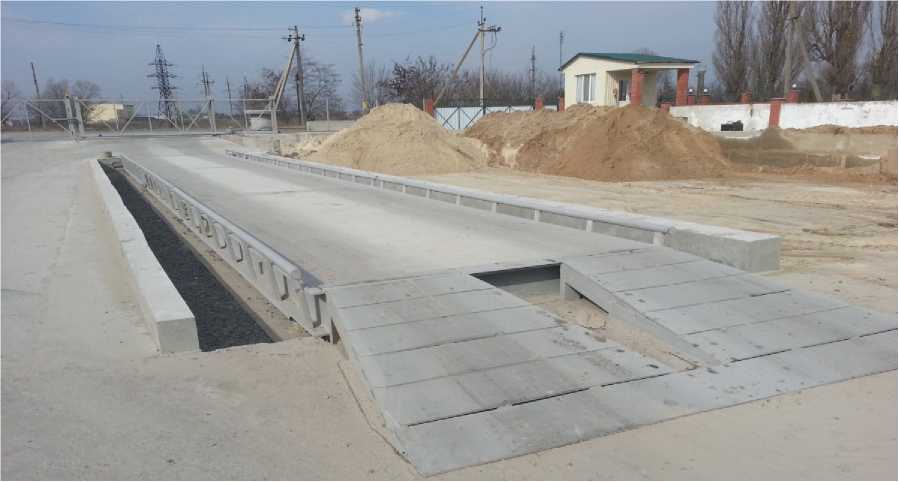

Рисунок 1 - Общий вид весов

Места для нанесения знака поверки в виде разрушаемой наклейки

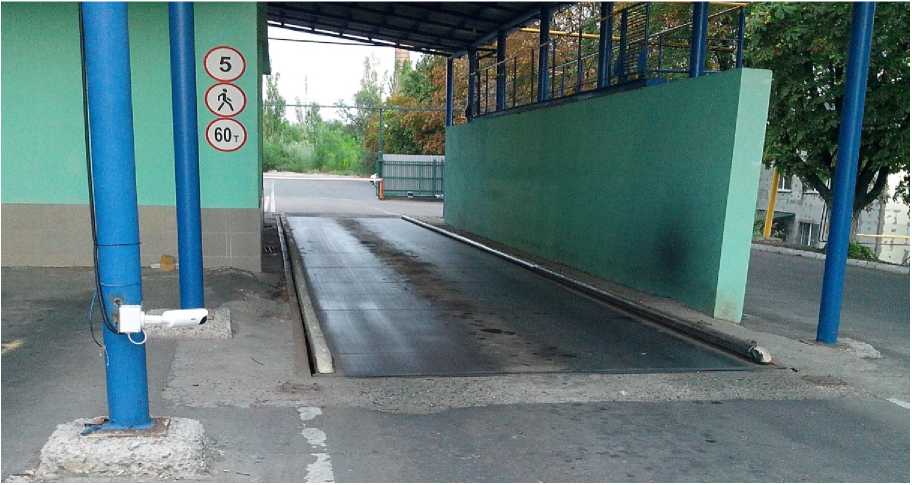

Рисунок 2 - Общий вид весов

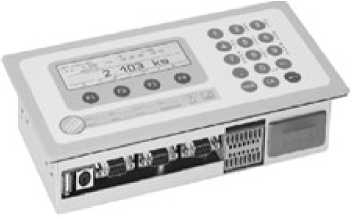

WE2107

Место для нанесения знака поверки в виде пломбы или разрушаемой наклейки

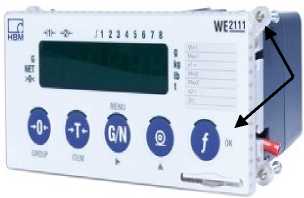

WE2111

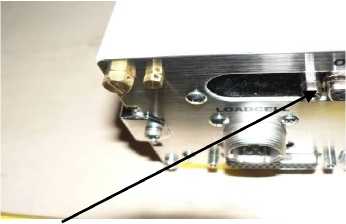

Места для нанесения знака поверки в виде пломбы или разрушаемой наклейки

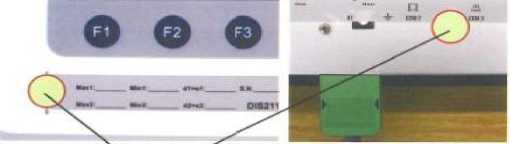

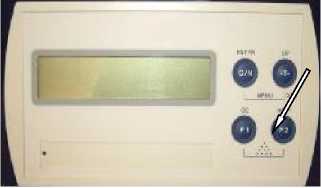

DIS2116

Место для нанесения знака поверки в виде пломбы или разрушаемой наклейки

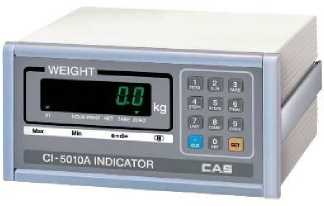

CI-5010A

Рисунок 3 - Общий вид терминалов, схема пломбировки терминалов,

обозначение мест нанесения знака поверки

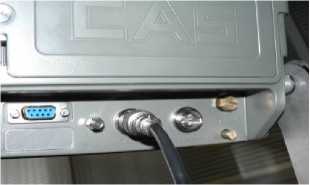

Место для нанесения знака поверки в виде пломбы или разрушаемой наклейки

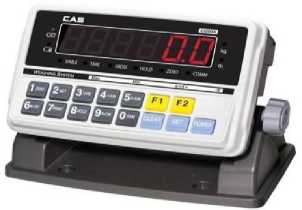

CI-200A

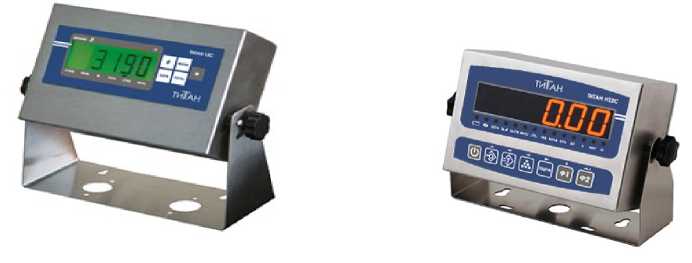

ТИТАН Н12                  ТИТАН Н22

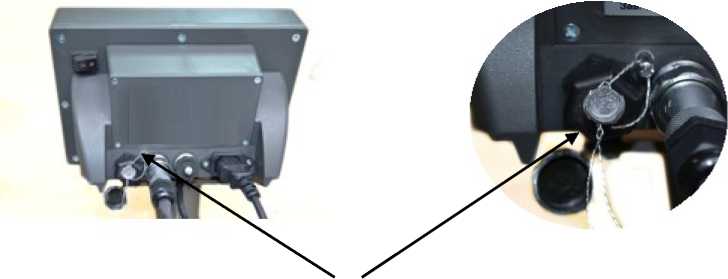

Места для нанесения знака поверки в виде пломбы или разрушаемой наклейки

ТИТАН Н12, ТИТАН Н22           ТИТАН 9, ТИТАН 12/12С, ТИТАН 3Ц,

Рисунок 4 - Общий вид терминалов, схема пломбировки терминалов, обозначение мест нанесения знака поверки

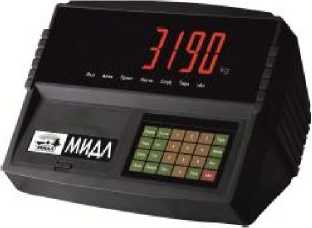

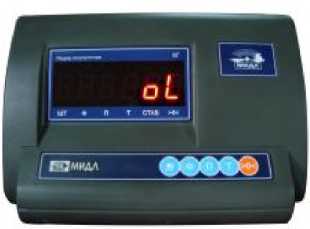

МИ ВДА(ВЖА)/12Я

МИ ВДА(ВЖА)/12ЯС

МИ ВДА(ВЖА)/12Ц

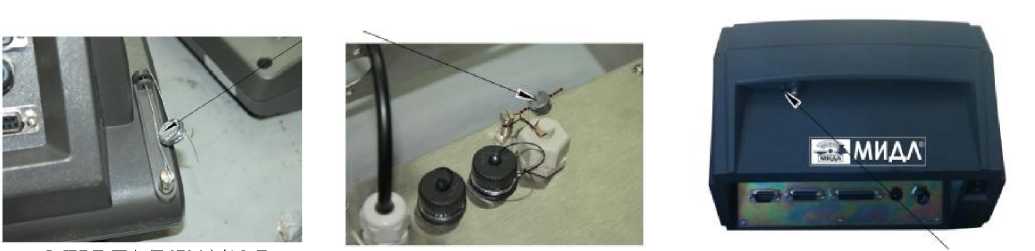

Места для нанесения знака поверки в виде пломбы или разрушаемой наклейки

МИ ВДА(ВЖА)/12Я      МИ ВДА(ВЖА)/12ЯС       МИ ВДА(ВЖА)/12Ц

Рисунок 5 - Общий вид терминалов, схема пломбировки терминалов, обозначение мест нанесения знака поверки

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате АЦП или цифровых данных и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти терминала с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус терминала пломбируется, как показано на рисунках 4 и 5, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплее терминала.

Нормирование метрологических характеристик весов произведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Идентификационные данные ПО

где х - применяет значение от 0 до 9.

* - данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Класс точности по ГОСТ OIML R 76-1-2011. .................................................................средний (III).

Значения Мах и Min, d, е, число поверочных интервалов (n), в соответствующих диапазонах взвешивания (Wi) для однодиапазонных модификаций весов приведены в таблице 3, для двухдиапазонных в таблице 4.

Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Таблица 3 - Метрологические характеристики однодиапазонных весов

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики двухдиапазонных весов

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 5, для массы нетто при любом значении массы тары.

Таблица 5 а - Основные технические характеристики

Габаритные размеры и масса платформ (секций) ГПУ весов приведены в таблице 6.

аблица 6 - Габаритные размеры и масса платформы

Продолжение таблицы 6

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ, фотохимическим способом.

Таблица 7 - Комплектность средства измерений

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).

Основные средства поверки:

- рабочий эталон 4-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 200 до 2000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 3 - 5.

Сведения о методиках (методах) измерений изложены в эксплуатационном документе.

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

ТУ 28.29.3-001-27649390-2018 Весы автомобильные Новый Стандарт ВТА. Технические условия

Общество с ограниченной ответственностью «Краснодарский Весовой Завод»

(ООО «КВЗ»)

ИНН 2311255372

Адрес: 350015, Краснодарский край, г. Краснодар, ул. Ставропольская, 84, кв. 1а Юридический адрес: 350015, Краснодарский край, г. Краснодар, ул. Путевая, д. 1, Литер Э, помещение 19/2А

Телефон (факс): +7 (861) 238-87-57

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): (495) 491-78-12 e-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311313
