ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    ^|1ЮИЯ 2023 г. № ____

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» июня 2023 г. № 1219

Регистрационный № 52772-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные для статического взвешивания ЭТАЛОН-Т

Назначение средства измерений

Весы автомобильные для статического взвешивания ЭТАЛОН-Т предназначены для статического измерения массы автотранспортных средств.

Описание средства измерений

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом табло последнего.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными весоизмерительными тензодатчиками типа Column моделей HM14C/BM14C (пр-во ф. «ZEMIC», КНР, регистрационный № 55371-13), и прибора весоизмерительного CI модели CI-5010A (пр-во ф. «CAS Corporation», Р. Корея, регистрационный № 50968-12), расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от одной до четырех весовых платформ, одна из которых опирается на четыре тензодатчика, а каждая последующая - на два датчика. Исполнение весов может быть на поверхности дорожного полотна с заездом на ГПУ автотранспорта по наклонным пандусам или в приямок, при этом проезжая часть ГПУ находится на одном уровне с дорожным полотном. ГПУ монтируется на заранее подготовленный железобетонный фундамент или железобетонные плиты.

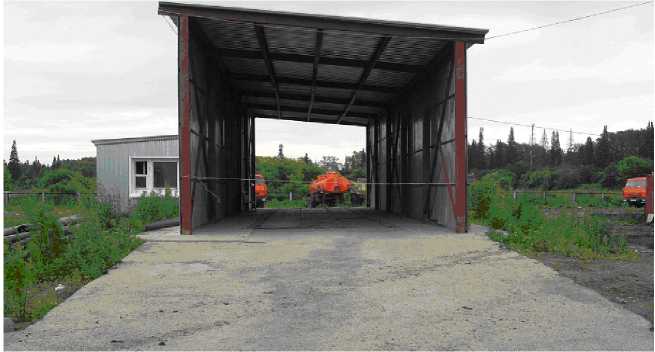

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов ЭТАЛОН-Т

Форма маркировки весов: ЭТАЛОН-Т Max

где Max - значение максимальной нагрузки: 30, 40, 60, 80 т.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки.

Нанесение знака поверки на средство измерения не предусмотрено.

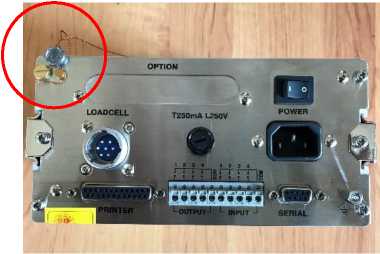

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 2 - Схема пломбировки прибора CI-5010A от несанкционированного доступа

Маркировочная табличка закреплена на металлоконструкции грузоприемного устройства. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из шести цифр: первые две цифры это число месяца, через дефис - две цифры месяца и через дробь указываются последние две цифры года.

Общий вид маркировочной таблички приведен на рисунке 3.

ООО «Мерапром+» Томская область, г. Томск

Класс точности - средний (III) Max-30 т

Min-0,2 т

e = d =10 кг

Год выпуска 2021 г.

Рисунок 3 - Общий вид маркировочной таблички

Программное обеспечение

Программное обеспечение (далее ПО) прибора CI-5010A является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении.

ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011................................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности при поверке (mpe) приведены в таблице 2.

Таблица 2 . - Метрологические характеристики

Таблица 3 - Технические характеристики весов

Таблица 4 - Габаритные размеры и масса весовой платформы (ВП)

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность весов

приведены в документе «Весы автомобильные для статического взвешивания ЭТАЛОН-Т. Руководство по эксплуатации с изм. 2», раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений:

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 04 июля 2022 г. №1622.

Изготовитель

Общество с ограниченной ответственностью «Мерапром+» (ООО «Мерапром+»)

ИНН 7017195819

Адрес: 634006, Томская обл., г. Томск, пер. Новаторский, д. 8/1

Телефон/факс: +7 (3822) 30-07-06 / 51-46-04

E-mail: meraprom@yandex.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», корп. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» июня 2023 г. № 1219

Лист № 1 Регистрационный № 75849-19                                            Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Оренбургнефть» вторая очередь

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Оренбургнефть» вторая очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя преобразователи тока и напряжения, устройство измерительное многофункциональное (счетчик) с модулем индикации, вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные электрические сигналы силы и напряжения переменного тока преобразуются в сигналы измерительной информации (аналоговые сигналы низкого уровня) с помощью преобразователей тока и напряжения и по проводным линиям связи передаются на счетчик. В счетчике аналоговые сигналы низкого уровня пересчитываются в первичные значения тока и напряжения с учетом коэффициентов масштабного преобразования, затем преобразуются в цифровой сигнал.

По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и реактивной мощности, полная мощность вычисляется по мгновенным значениям активной и реактивной мощности и усредняется за период 0,2 с. Электрическая энергия, как интеграл по времени от средней за период 0,2 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин. Затем вычисленные значения преобразуются в результаты измерений с учетом коэффициентов трансформации по току и напряжению.

Цифровой сигнал с выходов счетчика при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, накопление и хранение поступающей информации, оформление отчетных документов. Также сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ). От сервера информация в виде xml-макетов установленных форматов передается в АРМ энергосбытовой организации АО «ЕЭСнК» по каналу связи сети Internet.

Передача информации от АРМ энергосбытовой организации АО «ЕЭСнК» в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с действующими требованиями ОРЭ к предоставлению информации.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчика, часы сервера, УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU). Сравнение часов сервера с УСВ осуществляется в автоматическом режиме, корректировка часов сервера производится при наличии расхождения. Сравнение часов счетчика с часами сервера осуществляется во время сеанса связи со счетчиком. Корректировка часов счетчика производится при расхождении показаний часов счетчика и часов сервера более ±2 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ АО «Оренбургнефть» вторая очередь наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 003 указывается в формуляре. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПК «Энергосфера» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы

времени UTC(SU) ±5 с.

Примечания:

• 1    В таблице 2 использованы следующие обозначения: 11ном - номинальный первичный ток; иином - номинальное вторичное напряжение выхода по току; Ктт -коэффициент трансформации по току; и1ном - номинальное первичное напряжение; и2ном -номинальное вторичное напряжение выхода по напряжению; Ктн - коэффициент трансформации по напряжению.

• 2   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 3   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 4   Погрешность в рабочих условиях указана для силы тока 2 % от 11ном, cos9 = 0,8инд.

• 5   Допускается замена преобразователей тока и напряжения и счетчика на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Продолжение таблицы 3

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчика: параметрирования; пропадания напряжения; коррекции времени в счетчике.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчике и сервере; пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчика электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчика электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Сведения о методиках (методах) измерений приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ АО «Оренбургнефть» вторая очередь», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть») ИНН 5612002469

Адрес: 461040, Оренбургская обл., г. Бузулук, ул. Магистральная, д. 2 Телефон (факс): (35342) 7-48-40

Web-сайт: orenburgneft.rosneft.ru

E-mail: orenburgneft@rosneft.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «13» июня 2023 г. № 1219

Лист № 1 Регистрационный № 88869-23 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (11-я очередь)

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (11-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-nриемника типа УСВ-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2000».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер АИИС КУЭ, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение и накопление измерительной информации, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер АИИС КУЭ имеет возможность получать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электрической энергии и мощности (ОРЭМ).

Передача информации от сервера АИИС КУЭ или АРМ коммерческому оператору с электронной подписью субъекта ОРЭМ, системному оператору и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчика со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиком. При наличии расхождения шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 001 наносится на корпус серверного шкафа в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (11-я очередь).

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3 и 4.

Таблица 2 - Состав ИК АИИС КУЭ

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) не более ±5 с

П р и м е ч а н и я

• 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

• 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С.

• 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения и тока;

• - испытательной коробки;

• - сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (11-я очередь)», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «КЭС» (ООО «КЭС»)

ИНН: 2308138781

Адрес: 350000, Краснодарский край, г. Краснодар, ул. Гимназическая, д. 55/1

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» июня 2023 г. № 1219

Лист № 1 Регистрационный № 87402-22 Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь)

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и многофункциональные счетчики активной и реактивной электрической энергии и мощности (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2000».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер АИИС КУЭ, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение и накопление измерительной информации, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер АИИС КУЭ имеет возможность получать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электрической энергии и мощности (ОРЭМ).

Передача информации от сервера АИИС КУЭ или АРМ коммерческому оператору с электронной подписью субъекта ОРЭМ, системному оператору и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер АИИС КУЭ 001 наносится на корпус серверного шкафа в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь).

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики . ИК АИИС КУЭ (активная энергия и мощность)

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и

мощность)

П р и м е ч а н и я

• 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

• 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С.

• 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь)», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью «КЭС» (ООО «КЭС»)

ИНН: 2308138781

Адрес: 350000, Краснодарский край, г. Краснодар, ул. Гимназическая, д. 55/1 Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15

Адрес: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1 Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15

Адрес: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.
