Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисто-ров в аналоговый нормированный электрический сигнал. Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.

Датчики состоят из шести семейств: Bend beam, Single shear beam, Dual shear beam, S beam, Column, Spoke type и отличающихся монтажными элементами встройки датчика в весы.

Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой.

Вид нагрузки датчиков: Dual shear beam, Column, Spoke type - сжатие, S beam- растяжение и сжатие, Bend beam - изгиб, Single shear beam - сдвиг.

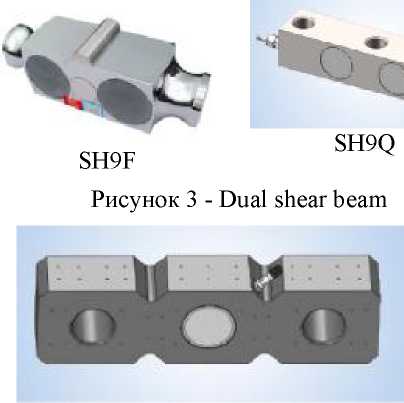

Общий вид датчиков представлен на рисунках 1-6

SL6D

SL6E

SBM11

SL6J

SL6J1

SL6N

Рисунок 1- Bend beam

SL6T

H8C, SHM8C, SBM8C

SHM8

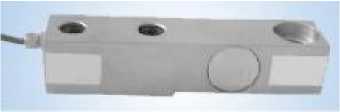

Рисунок 2- Single shear beam

SHM9A

SHM9B

SH9C

SH9R

SH9E

SB3, SH3

SH3C

Рисунок 4- S-beam

SH9T

SH3G

SBM14A

SHM14K, SBM14K

Рисунок 5- Column

SHM14D

SH2B

SH2C

SH2D

SH2D3

SH2F

SH2T

SBM2R

SH2T1

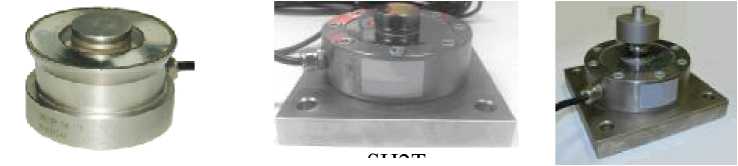

Рисунок 6 - Spoke type

Маркировка датчиков производится на фирменной наклейке, на которой нанесено:

• - торговая марка изготовителя;

• - модификация весоизмерительного датчика;

• - серийный номер;

- класс точности по ГОСТ Р 8.726-2010;

- максимальная нагрузка Емах .

Датчик .........................................................1 шт

Руководство по эксплуатации ..................1 экз.

• 1. Доля от пределов допускаемой погрешности весов , p_LC

• 2. Пределы допускаемых погрешностей датчиков указаны в таблице 1.

Таблица 1

• 3.  Обозначение по влажности                                                 СН

• 4.  Составляющая погрешности связанная со сходимостью, кг, не более              |mpe|

• 5.  Класс точности по ГОСТ Р 8.726-2010                                          C3

• 6.  Максимальное число поверочных интервалов                                  3000

• 7.  Составляющая погрешности связанная с ползучестью:

• - за 30 мин, кг, не более                                                          0,7 mpe

• - за время между 20-й и 30-й минутами, кг, не более                            0,15 mpe

  8.	Предел допустимой нагрузки Е^ш, % от Етах	150
  9.	Не возврат выходного сигнала при возврате к минимальной нагрузке, DR, кг Emax/6000
  10.	Вероятность безотказной работы за 2000ч	0,9
  11.	Значение поверочного интервала, v, кг	Emax/nmax
  12.	Напряжение питания, В	от 5 до 12
  13.	Датчики семейства «Bend beam»
  13.1. Минимальный поверочный интервал Vmin, кг		Emax/7500
  	- Для модификации SL6J1	Emax/5000
  13.2. Предельные значения температуры, °С		От минус 10 до плюс 40

13.3. Номинальный относительный выходной сигнал, мВ/В                     2 ± 0,2

• 13.4.  Входное сопротивления, Ом                                             402 ± 6

• 13.5.  Выходное сопротивление, Ом                                          350 ± 3

• 13.6. Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)

- Для модификации SBM11

• 13.7.  Значение максимальной нагрузки (Emax), габаритные размеры и масса датчиков в зависимости от модификации, приведены в таблице 2.

Таблица 2.

13.8. Датчики модификации SBM11 изготовлены из нержавеющей стали; датчики остальных модификаций - из алюминиевого сплава.

14. Датчики семейства «Single shear beam»

14.8. Датчики модификации SBM8C изготавливаются из нержавеющей стали, датчики осталь-

Таблица 4.

15.4. Значение номинального относительного выходного сигнала, значение входного сопротивления, значение выходного сопротивления, габаритные размеры и масса датчиков приведены в таблице 5.

Таблица 5.

Продолжение таблицы 5.

15.5. Датчики всех модификаций изготавливаются из легированной стали.

16.   Датчики семейства «S beam»

• 16.1.  Минимальный поверочный интервал Vmin, кг                         Emax/10000

• 16.2.  Предельные значения температуры, °С                   От минус 30 до плюс 40

• 16.3.  Номинальный относительный выходной сигнал, мВ/В                   2 ± 0,004

• 16.4.  Входное сопротивления, Ом                                           380 ± 5

• 16.5.  Выходное сопротивление, Ом                                          350 ± 2

• 16.6.  Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)           IP67

• 16.7.  Значение максимальной нагрузки (Emax), габаритные размеры и масса датчиков в зависимости от модификации, приведены в таблице 6.

Таблица 6.

16.8. Датчики всех модификаций изготавливаются из легированной стали.

17.      Датчики семейства «Column»

• 17.1.  Минимальный поверочный интервал Vmin, кг                         Emax/10000

• 17.2.  Предельные значения температуры, °С                   От минус 30 до плюс 40

• 17.3.  Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)           IP68

• 17.4.  Значение максимальной нагрузки (Emax), значение номинального относительного выходного сигнала, значение входного сопротивления, значение выходного сопротивления, габаритные размеры и масса датчиков в зависимости от модификации приведены в таблице 7.

Таблица 7

Продолжение таблицы 7.

ных модификаций - из нержавеющей стали.

18. Датчики семейства «Spoke type»

• 18.1.  Минимальный поверочный интервал Vmin, кг                          Emax/10000

Для модификации SH2D3                                          Emax/7500

• 18.2.  Предельные значения температуры, °С                   От минус 30 до плюс 40

• 18.3.  Значение максимальной нагрузки (Е_тах) и степень защиты оболочки датчиков по

ГОСТ 14254 (МЭК 529-89) (IP) в зависимости от модификации приведены в таблице 8. Таблица 8.

18.4. Значение номинального относительного выходного сигнала, значение входного сопротивления, значение выходного сопротивления, габаритные размеры и масса датчиков приведены в таблице 5.

Таблица 5.

Продолжение таблицы 5.

18.5. Датчики модификации SBM2R изготавливаются из нержавеющей стали, датчики осталь-

ных модификаций - из легированной стали.
