Номер по Госреестру СИ: 55198-13
55198-13 Датчики весоизмерительные тензорезисторные
(Bend Beam)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные Bend Beam (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерений не применяются.

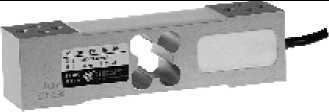

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

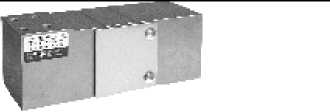

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2

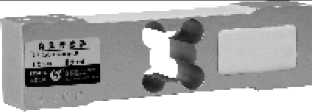

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 5
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 6
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 7
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 8
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 9
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, расположенную на датчике и типографским способом на титульный лист руководства по эксплуатации
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования Методы испытаний»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным Bend Beam1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2 ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.
Датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой.
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
-
- торговая марка изготовителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- класс точности по ГОСТ Р 8.726-2010;
-
- максимальная нагрузка Емах.
Общий вид датчиков представлен на рисунке 1
B6E, H6E
B6F, H6F
B6N
BM11, HM11
BM6E
B6E3, B6G, H6E3, H6G
B6G5, H6G5
B6Q, L6Q
BM6A
BM6G
Рисунок 1-Общий вид датчиков
L6B
L6C
L6D
L6E
L6E3
L6F
L6G
L6H5
L6J
L6J1
L6L
L6N
L6T
L6W
Окончание рисунка 1- Общий вид датчиков
Датчик.......................................................1 шт.
Руководство по эксплуатации.................1 экз.
-
1. Доля от пределов допускаемой погрешности весов , pLC 0,7
-
2. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
От 0 до 500 V включ. |
± 0,35 V |
св. 500V до 2000V включ. |
± 0,7 V |
св. 2000 V |
± 1,05 V |
-
3. Обозначение по влажности
СН |mpe|
-
4. Составляющая погрешности связанная со сходимостью, кг, не более
Таблица 2.
Модификация |
Максимальная нагрузка, Емах, кг |
B6E, B6E3, H6E, H6E3 |
20; 30; 50; 75; 100; 150; 200; 250; 300 |
B6F, H6F |
50; 100; 150; 200; 250; 300; 400; 500; 750; 1000; 1500; 2000 |
B6G, H6G |
50; 100; 150; 200; 250; 300; 400; 500; 600; 635 |
B6G5, H6G5 |
50; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000 |
B6N |
5; 8;10; 15; 20; 30; 50; 75; 100; 150; 200 |
B6Q |
150; 200; 250 |
BM6A |
6; 12; 15; 30; 60 |
BM6E |
50; 200; 300 |
BM6G |
75; 100; 150; 200; 300; 400; 500 |
BM11, HM11 |
5; 10; 20; 30; 50; 100; 200; 250; 300; 350; 500 |
L6B |
0,3; 0,6; 1,2; 3 |
L6C |
3; 5; 8; 20; 30; 50 |
L6D |
2,5; 3; 5; 6; 8; 10; 15; 20; 30; 35; 40; 50 |
L6E |
50; 60; 80; 100; 150; 200; 300 |
L6E3 |
50; 100; 150; 200; 250; 300; 500 |
L6F |
50; 100; 150; 200; 250; 500; 750; 1000; 2000 |
L6G |
50; 100; 150; 200; 250; 300; 500; 600 |
L6H5 |
4; 5; 8; 10; 20 |
L6J |
1; 2; 3; 5; 8; 10; 15; 20 |
L6J1 |
0,3; 0,4; 0,5; 0,6; 1; 3 |
L6L |
5; 8; 10; 15; 20; 30; 50; 80; 100; 150; 200 |
L6N |
3; 5; 8; 10; 15; 20; 30; 50; 75; 100 |
L6Q |
50; 100; 150; 200; 250 |
L6T |
50; 75; 100; 150; 200; 250; 300; 500; 635; 1000 |
L6W |
50; 75; 100; 150; 200; 250; 300; 500; 635 |
5. Составляющая погрешности связанная с ползучестью:
- за 30 мин, кг , не более
- за время между 20-й и 30- й минутами, кг, не более
-
6. Предел допустимой нагрузки Elim, % от Emax
-
7. Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)
Для датчиков модификаций:
- L6B,L6C,L6D,L6E,L6E3,L6F,L6G,L6H5,L6J,L6J1,L6L,L6N,L6Q,L6T,L6W
- BM6A,BM6E,BM6G,BM11, HM11
- B6E, B6E3, H6E, H6E3,B6F, H6F,B6G, H6G,B6G5, H6G5,B6N,B6Q
-
8.
9.
10.
11.
0,7 mpe
0,15 mpe
150
IP65
IP68
IP67
0,9 Emax/nmax max max от 5 до 12
Вероятность безотказной работы за 2000 ч Значение поверочного интервала, v, кг
Напряжение питания, В
Значение максимальной нагрузки (Emax) в зависимости от модификации, приведены в таблице 2.
12. Значение класса точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax), минимальный поверочный интервал (Vmin), невозврат выходного сигнала при возврате к минимальной нагрузке (DR), номинальный относительный выходной сигнал (мВ/В), значение входного сопротивления датчика, значение выходного сопротивления датчика, предельные значения температуры, габаритные размеры и масса датчиков, приведены в таблице 3.
Таблица 3
Технические характеристики |
Модификация | |||||
В6Е, H6E |
B6E3, H6E3 |
B6F, H6F |
B6G, H6G |
B6G5, H6G5 |
B6N | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Класс точности по ГОСТ Р 8.726-2010 |
С3 |
С3 |
С3 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
2±0,2 |
2±0,2 |
2±0,2 |
2±0,2 |
2±0,2 |
2±0,2 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Минимальный поверочный |
F / max |
F / max |
F / max |
F / max |
F / max |
F / max |
интервал Vmin, кг |
10000 |
10000 |
10000 |
10000 |
10000 |
10000 |
Входное сопротивления, Ом |
384±4 |
384±4 |
384±4 |
384±4 |
384±4 |
384±4 |
Выходное сопротивление, Ом |
351±2 |
351±2 |
351±2 |
351±2 |
351±2 |
351±2 |
Предельные значения темпе-0 ратуры, С |
От минус 10 до плюс 40 | |||||
Габаритные размеры (Длина х |
150 |
150 |
(от 156 до 176) |
174 |
150 |
150 |
Ширина х Высота), мм, не бо- |
x35 |
х44 |
х(от 44 до 76) |
x60 |
х(от 68 до 76) |
x25,4 |
лее: |
x40 |
x40 |
х(от 75 до 125) |
x65 |
х(от 77 до 88) |
х40 |
Масса, кг, не более |
1,5 |
2,0 |
от 3,0 до 9,5 |
2,9 |
3,0 |
1,0 |
Продолжение таблицы 3.
Технические характеристики |
Модификация | ||||||
B6Q |
BM6A |
BM6F |
BM6G |
ВМ11, HM11 |
L6B |
L6C | |
1 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C3 |
C3 |
C3 |
C3 |
С2,5 |
С3 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
3000 |
2500 |
3000 |
Номинальный относительный |
2±0,2 |
2 ± 0,2 |
2± 0,2 |
2 ± 0,2 |
2± 0,02 |
0,9± |
1,9± |
выходной сигнал, мВ/В |
0,2 |
0,2 | |||||
Невозврат выходного сигнала |
Fmax/ max |
Fmax/ max |
Fmax/ max |
Fmax/ max |
Fmax/ max |
Fmax/ max |
Fmax/ max |
при возврате к минимальной нагрузке (DR), кг |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
Минимальный поверочный |
F / max |
F / max |
F / max |
F / max |
F / max |
F / max |
F / max |
интервал Vmin, кг |
10000 |
10000 |
10000 |
10000 |
10000 |
5000 |
7000 |
Входное сопротивления, Ом |
384±4 |
400±20 |
350±3,5 |
350±3,5 |
460±50 |
406±6 |
409±6 |
Выходное сопротивление, Ом |
351±2 |
351±2 |
351±2 |
351±2 |
351±2 |
350±3 |
350±3 |
Предельные значения темпе- 0 |
От минус 10 до плюс 40 | ||||||
ратуры, С | |||||||
Габаритные размеры, (Длина х |
150 |
130 |
150 |
174 |
120 |
110 |
125 |
Ширина х Высота), мм, не бо- |
x38,1 |
x50 |
x35 |
x45 |
x038 |
x10 |
x29 |
лее |
x39,9 |
x23,5 |
x40 |
x62 |
x33 |
x45 | |
Масса, кг, не более |
2,0 |
1,2 |
1,6 |
3,0 |
0,6 |
0,08 |
0,36 |
Продолжение таблицы 3
Технические характеристики |
Модификация | |||||
L6D |
L6E |
L6E3 |
L6F |
L6G |
L6H5 | |
1 |
15 |
16 |
17 |
18 |
19 |
20 |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C3 |
C3 |
C3 |
C3 |
C2,5 |
Максимальное число поверочных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
3000 |
2500 |
Номинальный относительный выходной сигнал, мВ/В |
2 ± 0,2 |
2 ± 0,2 |
2 ± 0,2 |
2 ± 0,2 |
2 ± 0,2 |
0,9±0,2 |
Продолжение таблицы 3
1 |
15 |
16 |
17 |
18 |
19 |
20 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Emax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Минимальный поверочный |
F / max |
F / max |
F / max |
Fmax/ 7000 |
F / max |
F / max |
интервал Vmin, кг |
7000 |
7000 |
7000 |
7000 |
5000 | |
Входное сопротивления, Ом |
409±6 |
406±6 |
409±6 |
406 ± 6 |
406 ± 6 |
409±6 |
Выходное сопротивление, Ом |
350 ± 3 |
350 ± 3 |
350 ± 3 |
350 ± 3 |
350 ± 3 |
350 ± 3 |
Предельные значения темпе-0 ратуры, С |
От минус 10 до плюс 40 | |||||
Габаритные размеры, (Длина х |
130 |
150 |
150 |
(от 156 до 176) |
174 |
80 |
Ширина х Высота), мм, не бо- |
x30 |
x35 |
x44 |
х(от 44 до 76) |
x60 |
x20 |
лее |
x22 |
x40 |
x40 |
х(от 75 до 125) |
x65 |
x50 |
Масса, кг, не более |
0,21 |
0,6 |
0,8 |
от 1,5 до 4,0 |
1,75 |
0,14 |
Продолжение таблицы 3
Технические характеристики |
М |
одификация | |||||
L6J |
L6J1 |
L6L |
L6N |
L6Q |
L6T |
L6W | |
1 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
Класс точности по ГОСТ Р 8.726-2010 |
C2,5 |
C2,5 |
C2,5 |
С3 |
С3 |
С3 |
С3 |
Максимальное число поверочных интервалов (nmax) |
2500 |
2500 |
2500 |
3000 |
3000 |
3000 |
3000 |
Номинальный относительный выходной сигнал, мВ/В |
1,5±0,2 |
1 ± 0,1 |
2±0,2 |
2 ± 0,2 |
2 ± 0,2 |
2 ± 0,2 |
2 ± 0,2 |
Невозврат выходного сигнала при возврате к минимальной нагрузке (DR), кг |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Fmax/ max 6000 |
Минимальный поверочный |
Fmax/ max |
F / max |
F / max |
Fmax/ max |
F / max |
F / max |
F / max |
интервал Vmin, кг |
5000 |
5000 |
5000 |
7000 |
7000 |
7000 |
7000 |
Входное сопротивления, Ом |
409±6 |
394±6 |
409±6 |
409±6 |
406±6 |
409±6 |
406±6 |
Выходное сопротивление, Ом |
350 ± 3 |
350 ± 3 |
350±3 |
350 ± 3 |
350 ± 3 |
350 ± 3 |
350 ± 3 |
Предельные значения темпе-0 ратуры, С |
От минус 10 до плюс 40 | ||||||
Габаритные размеры, (Длина х |
88 |
70 |
150 |
150 |
150 |
191 |
188 |
Ширина х Высота), мм, не бо- |
x16 |
x12 |
x29 |
x25,4 |
x38,1 |
x76,2 |
x63,5 |
лее |
x32 |
x22 |
x40 |
x40 |
x38,1 |
x75,4 |
x62,3 |
Масса, кг, не более |
0,9 |
0,02 |
0,6 |
0,5 |
0,95 |
2,2 |
2,1 |
Датчики модификации B6E, B6E3, B6F, B6G, B6G5, B6N, B6Q, BM11, BM6A, BM6E и BM6G изготовлены из нержавеющей стали; датчики модификации H6E, H6E3, H6F, H6G, H6G5 и HM11 изготовлены из легированной стали; остальные - из алюминиевого сплава.
