МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1428

09 июня 2022 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

/-------------------------------\

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1428 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

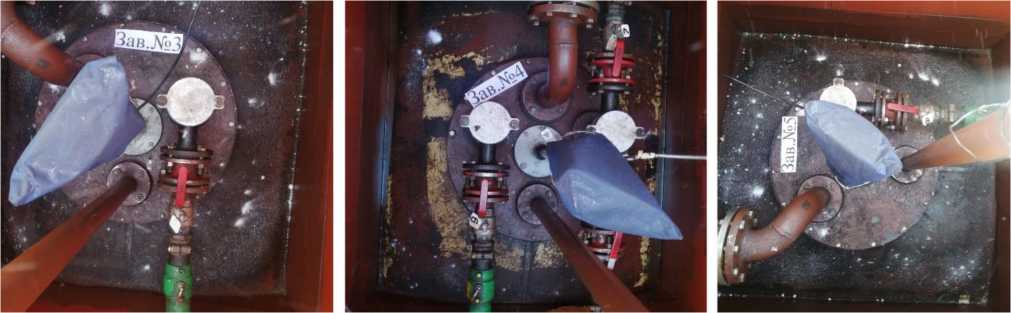

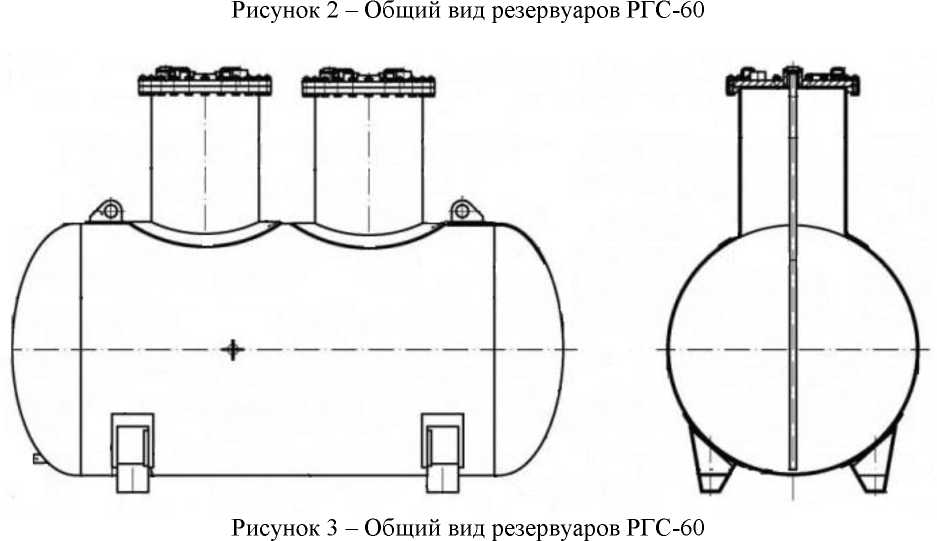

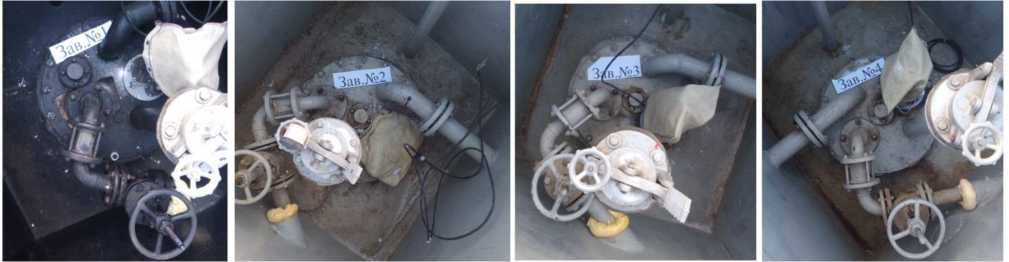

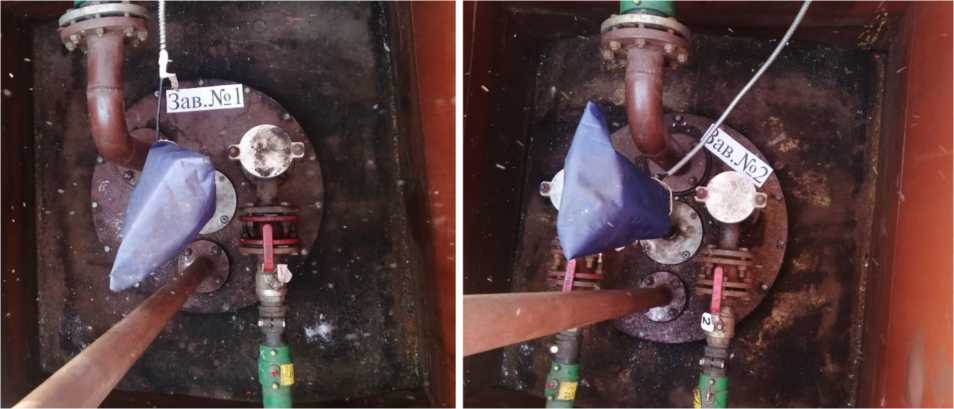

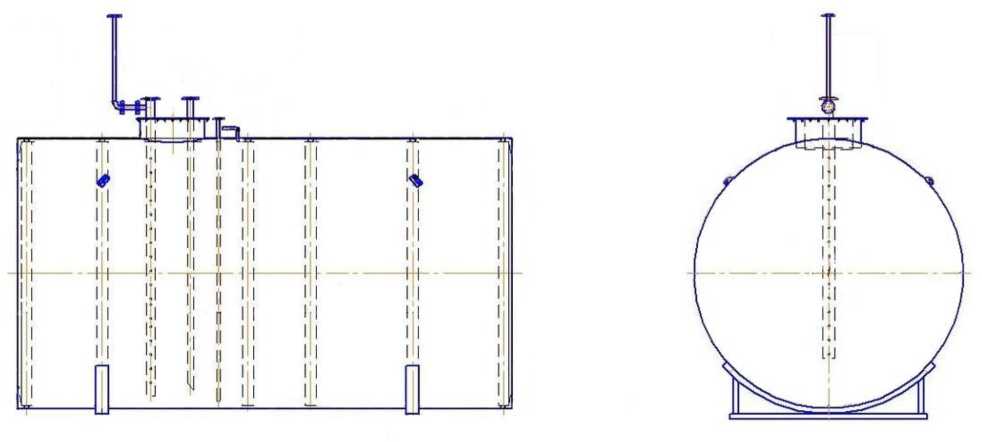

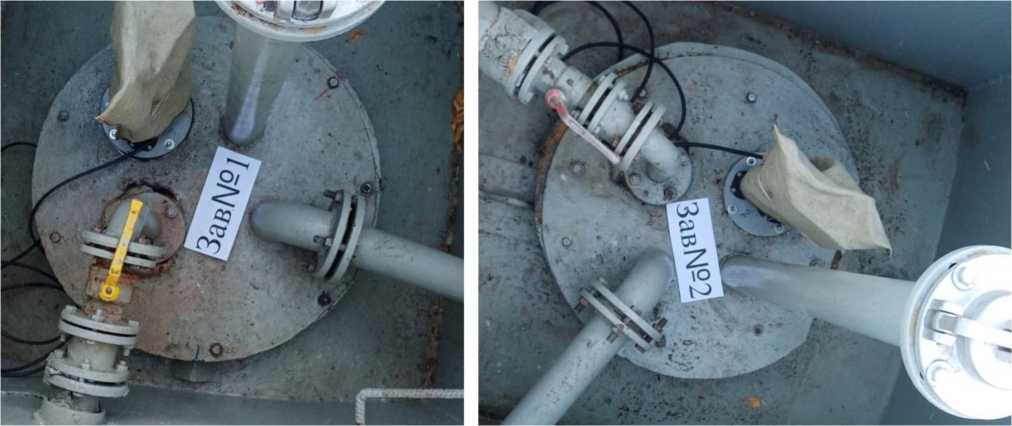

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-60

85842-22

1, 2, 3, 4, 5

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-

НК АЗС"),

г. Казань

ООО "Метро-КонТ", г. Казань

08.11.2021

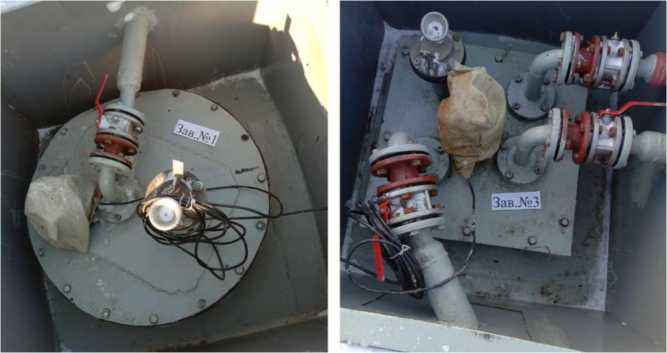

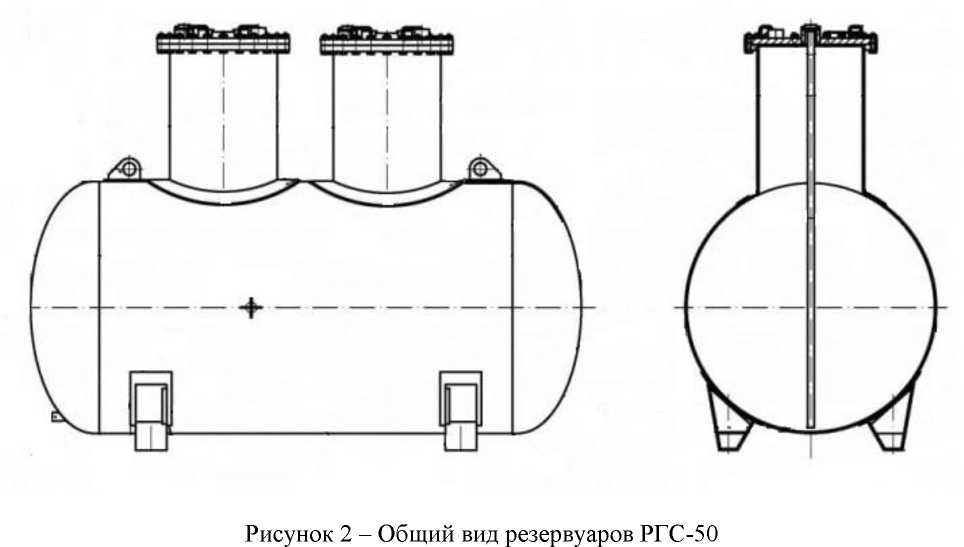

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-50

85843-22

1, 3

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-

НК АЗС"),

г. Казань

ООО "Метро-КонТ", г. Казань

08.11.2021

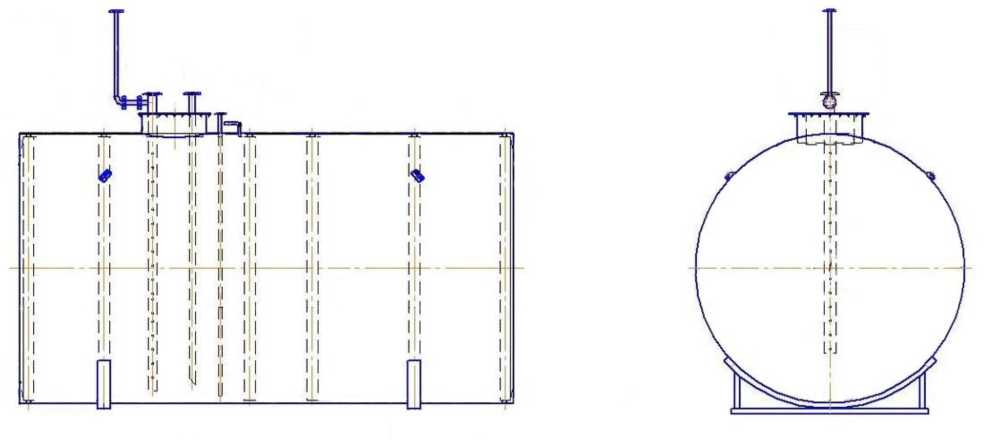

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

85844-22

1, 2, 3, 4

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-

НК АЗС" (ООО "ТАИФ-

НК АЗС"),

г. Казань

ООО "Метро-КонТ", г. Казань

10.11.2021

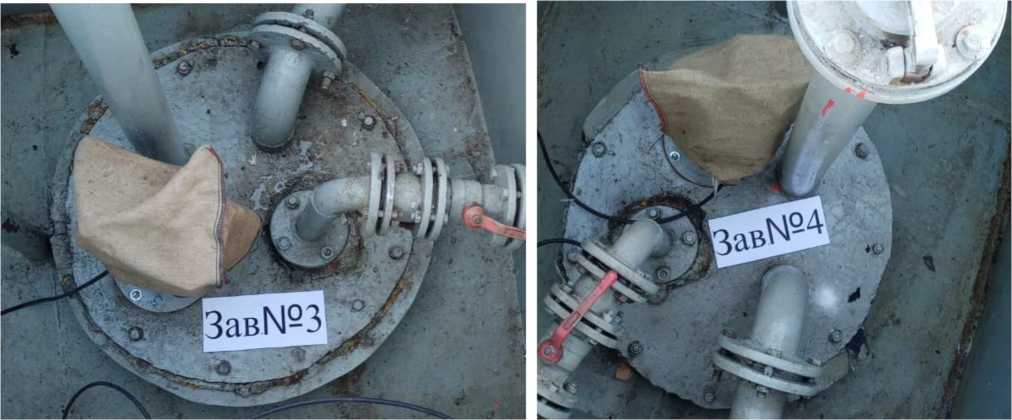

Резервуары

стальные

горизон-

РГС-25

85845-22

1, 2, 3, 4

Общество с ограниченной ответственно-

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственно-

ООО "Метро-КонТ", г. Казань

10.11.2021

тальные ци-линдриче-ские

стью "ТАИФ-

НК АЗС"

(ООО "ТАИФ-

НК АЗС"),

г. Казань

стью "ТАИФ-

НК АЗС"

(ООО "ТАИФ-

НК АЗС"), г. Казань

стью "ТАИФ-

НК АЗС"

(ООО "ТАИФ-

НК АЗС"),

г. Казань

Весы бункерные электронные

ВДЭ

45214-22

460, 461, 464

Общество с ограниченной ответственностью "Дозирующие системы" (ООО "Дозирующие системы"), Калужская область, г. Обнинск

ОС

МП 20401-2021

1 год

ФГБУ "ВНИИМС", г. Москва

18.01.2022

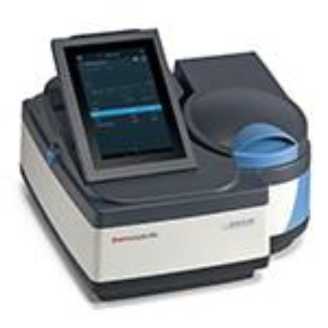

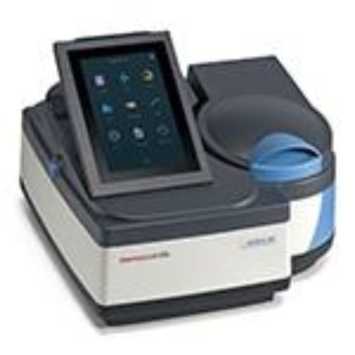

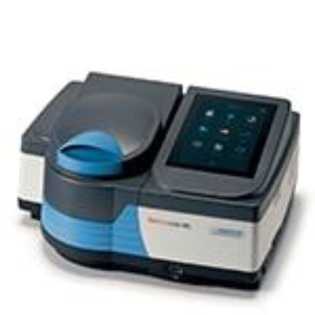

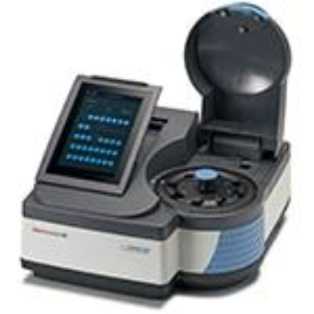

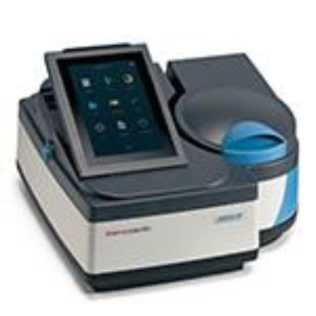

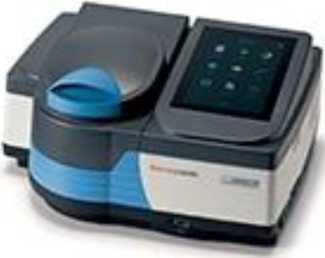

Спектрофотометры

Genesys

85846-22

Genesys 30 серийный №

9A1Y156120,

Genesys 40 серийный №

9A2Y132001,

Genesys 140 серийный №

9A4Y244004,

Genesys Biomate

160 серийный №

9A5Y227010,

Genesys 180 серийный №

9A5Y073042

Фирма "Thermo Fisher Scientific", США

ОС

МП 44241-2021

1 год

Общество с ограниченной ответственностью "Диаэм" (ООО "Диаэм"), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева",

г. Екатеринбург

30.11.2021

Твердомеры

ИТБРВ

85847-22

ИТБРВ-187,5-МЖ зав. №ИТБРВ187,5-01.10.2020-1, ИТ-БРВ-187,5-АС зав. №ИТБРВ187,5-01.10.2020-2

Общество с ограниченной ответственностью "Метро-тест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск

ОС

1600-03-22

МП

1 год

ФБУ "Нижегородский ЦСМ", г. Нижний Новгород

10.02.2022

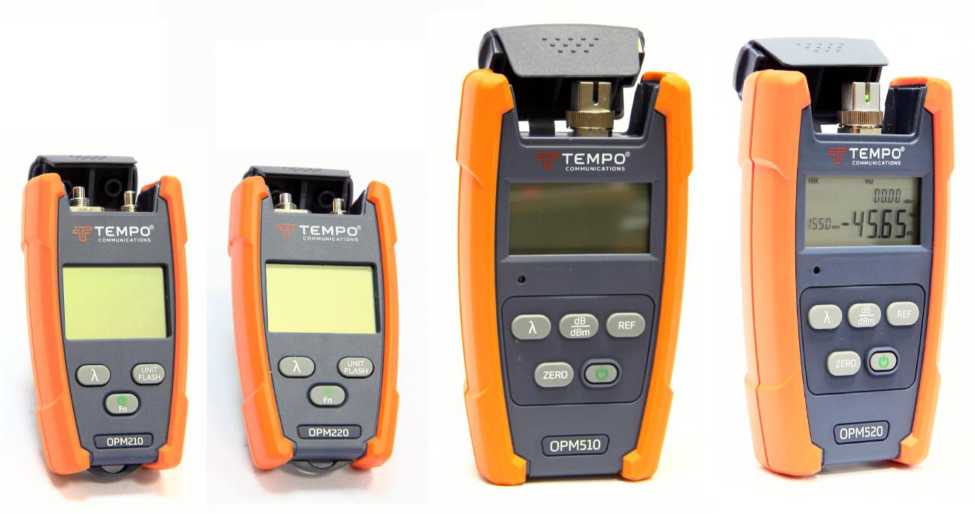

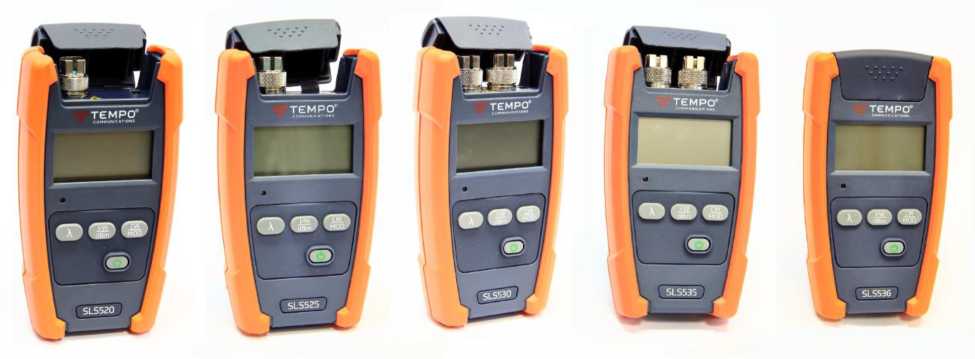

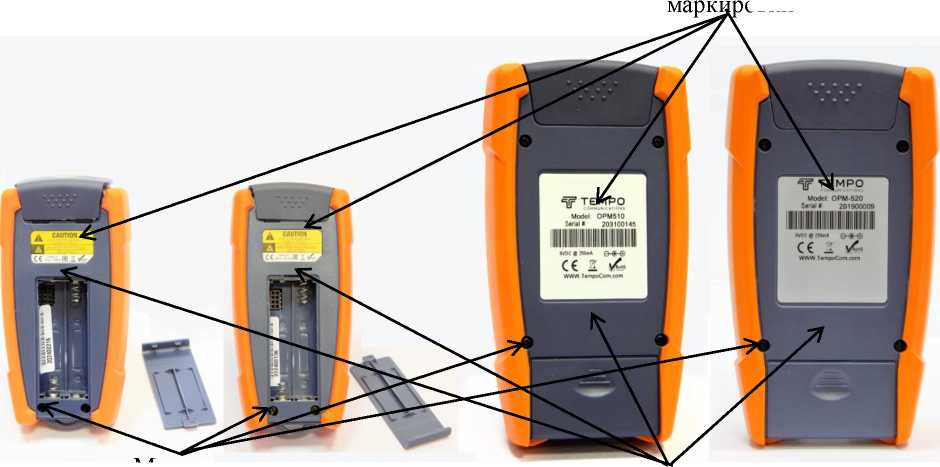

Тестеры оптические портативные

OPM

85848-22

OPM210 зав.№ 202400216;

OPM220 зав.№

Tempo Communications,

Inc, США; за-

Tempo Communication s, Inc, США

ОС

ГОСТ Р

8.720-2010

1 год

Общество с ограниченной ответственно-

ФГУП "ВНИИОФИ", г. Москва

14.12.2021

202400136;

OPM510 зав.№

203100145;

OPM520 зав.№

201900009; SLS520 зав.№ 203800139;

SLS525 зав.№:

210300011; SLS530 зав.№ 203300006;

SLS535 зав.№

203900003, SLS536 зав.№: 203300002

вод-

изготовитель:

Shineway Technologies, ltd, Китай

стью "СвязьПром-Поставка"

(ООО "СвязьПром-Поставка"), г. Москва

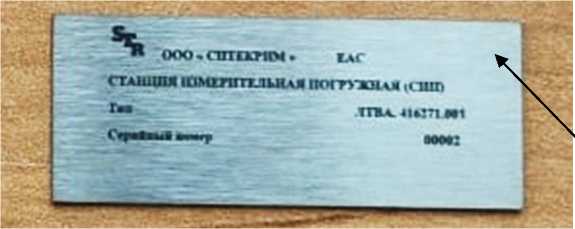

Станции автономные измерительные

Обозначение отсутствует

85849-22

Модификация РИП зав. № 00001, модификация СИП зав. № 00001, зав.

№ 00002

Общество с ограниченной ответственностью "СИТЕ-КРИМ" (ООО

"СИТЕ-

КРИМ"), Московская область, Ленинский р-он, г п., Горки Ленинские, п. Мещерино

Общество с ограниченной ответственностью "СИТЕ-

КРИМ" (ООО "СИТЕ-

КРИМ"), Московская область, Ленинский р-он, г п., Горки Ленинские, п. Мещерино

ОС

МП 2540144-2022

2 года

Общество с ограниченной ответственностью "СИТЕ-КРИМ" (ООО "СИТЕ-КРИМ"), Московская область, Ленинский р-он, г п., Горки Ленинские, п. Мещерино

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

02.03.2022

10.

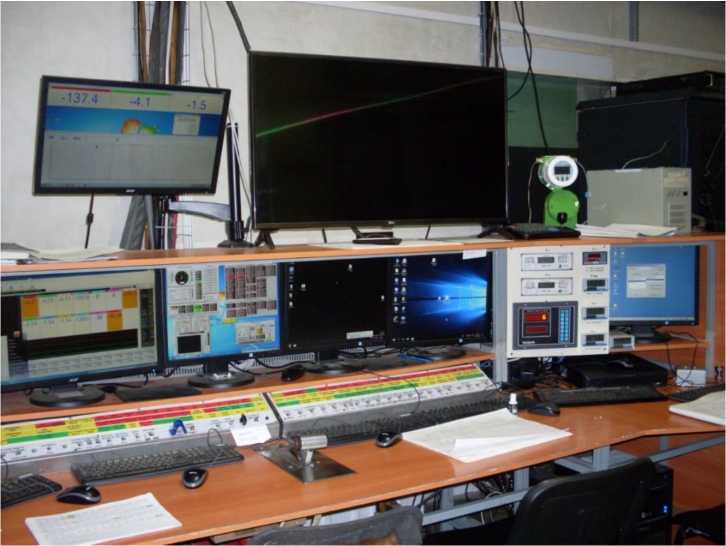

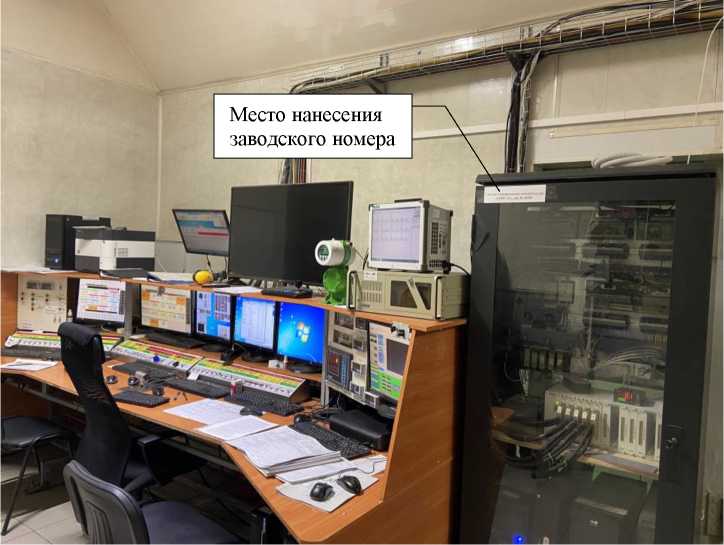

Система ин-формацион-но-измерительная

"АИИС-

21"

85850-22

00009

Производственный комплекс "Салют" акционерного общества "Объединенная двигателестроительная корпорация" (ПК "Салют" АО "ОДК"), г. Москва

ОС

778.570.02

1 МП

1 год

ФАУ "ЦИАМ им. П.И. Баранова",

г. Москва

19.11.2021

11.

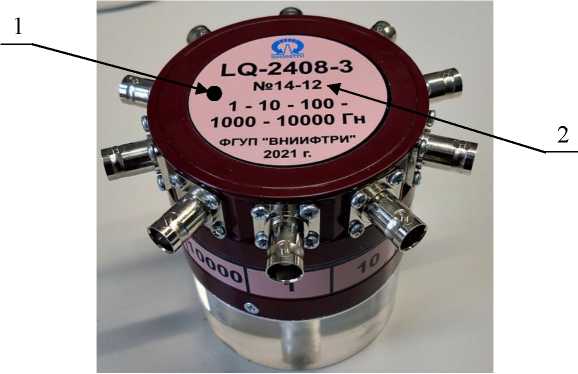

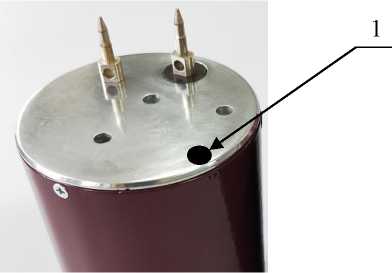

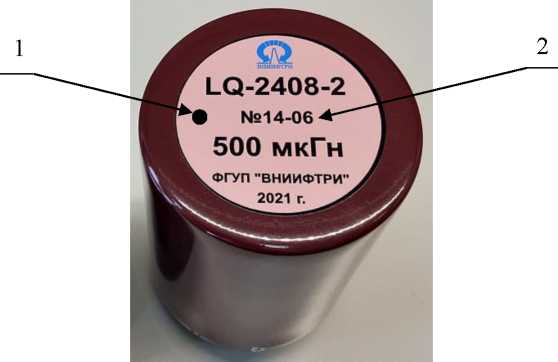

Наборы эталонных мер индуктивности и добротности

LQ-2408

85851-22

12, 13, 14, 15, 16,

17, 18 ,20

ЗападноСибирский филиал Федерального Государственного унитарного

ОС

МП-399-

RA.RU.310

556-2021

1 год

ЗападноСибирский филиал Федерального Государственного унитарного

Западно

Сибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск

21.06.2021

предприятия

"Всероссий-

ский научно-

исследова-

исследователь-

тельский ин-

ский институт

ститут физико-

физико-

технических и

радиотехниче-

ских измере-

ний" (Западно-

Сибирский

филиал ФГУП

"ВНИИФТРИ"

), г. Новоси-

бирск

12.

Система из-

Обозна-

85852-22

601

Общество с

ОС

МП 1363-

1 год

Общество с

ВНИИР - фили-

04.02.2022

мерений ко-

чение

ограниченной

9-2022

ограниченной

ал ФГУП

личества и

отсут-

ответственно-

"ВНИИМ им.

показателей

ствует

стью "Научно-

стью "Россий-

стью "Научно-

Д.И. Менделее-

качества

производ-

ская иннова-

производ-

ва", г. Казань

нефти прие-

ственное

ционная топ-

ственное пред-

мо-

предприятие

ливно-

приятие ОЗ-

сдаточного

ОЗНА-

энергетическая

НА-

пункта

Инжиниринг"

компания"

Инжиниринг"

(ПСП) "Лу-

(ООО "НПП

(ООО

(ООО "НПП

говое"

ОЗНА-

"РИТЭК"),

ОЗНА-

Инжиниринг"),

г. Самара

Инжиниринг"),

г. Уфа

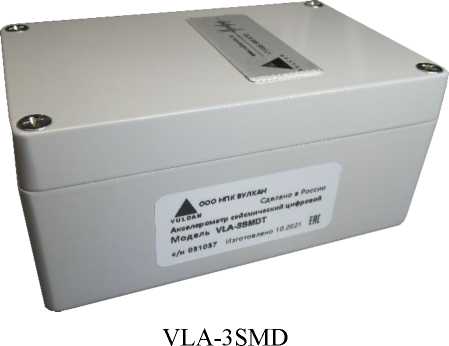

13.

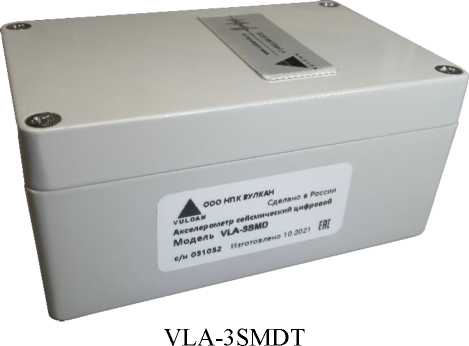

Акселеро-

VLA

85853-22

VLA-3SMD зав.

Общество с

ОС

МП 204/3-

3 года

Общество с

ФГБУ

24.12.2021

метры сей-

№№ 031032,

ограниченной

32-2021

ограниченной

"ВНИИМС",

смические

031041, 031042,

ответственно-

г. Москва

цифровые

031043, 031044,

стью Научно-

031045, 031046,

производ-

031047, 031048;

ственная ком-

VLA-3SMDT зав.

пания "Вул-

№№ 031051,

кан" (ООО

031052, 031053,

НПК "Вул-

031054, 031055,

кан"),

031056, 031057,

031058,031037

г. Москва

14.

Система ав-

Обозна-

85854-22

001

Общество с

ОС

МП 11-

4 года

Общество с

ООО "АСЭ",

24.03.2022

томатизиро-

чение

ограниченной

2022

ограниченной

г. Владимир

ванная ин-

отсут-

ответственно-

формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО СК "ЭНЕРГИЯ" в части ПС 110 кВ Р33 (ф. 33-09, ф. 33-12)

ствует

стью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

стью сбытовая компания "ЭНЕРГИЯ" (ООО СК "ЭНЕРГИЯ"), Нижегородская область, г. Кстово

стью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

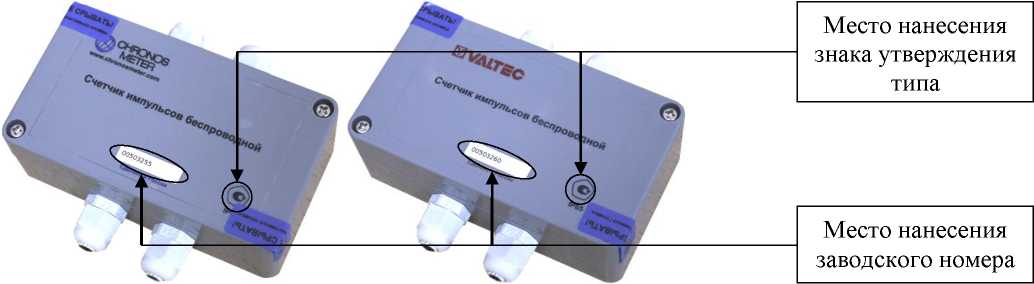

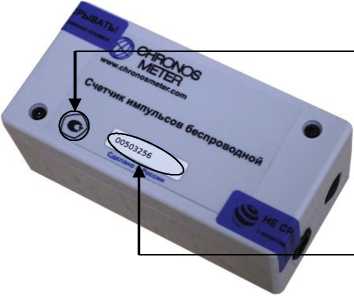

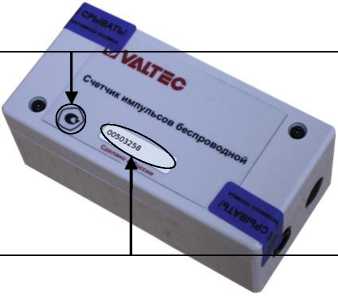

15.

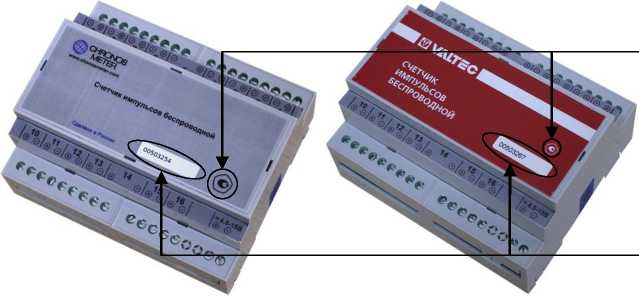

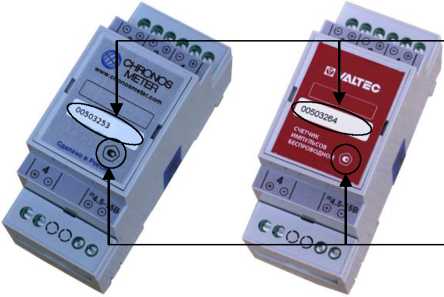

Счетчики импульсов беспроводные

Обозначение отсутствует

85855-22

SET.SIB.LR.4.68.A.

0.0.0 зав. № 10741279;

SET.SIB.GSM.4.65. S.1.1.0 зав. № 10741280;

VT.SIB.RF.4.20.0.0.

0.0 зав. №

10741281;

VT.SIB.NB.16.DIN.

S.1.1.SIM зав. № 10741282

Общество с ограниченной ответственностью "Сфера экономных технологий" (ООО "СЭТ"), г. Омск

ОС

МП 5.20180-2022

6 лет

Общество с ограниченной ответственностью "Сфера экономных технологий" (ООО "СЭТ"),

г. Омск

ФБУ "Омский

ЦСМ", г. Омск

30.03.2022

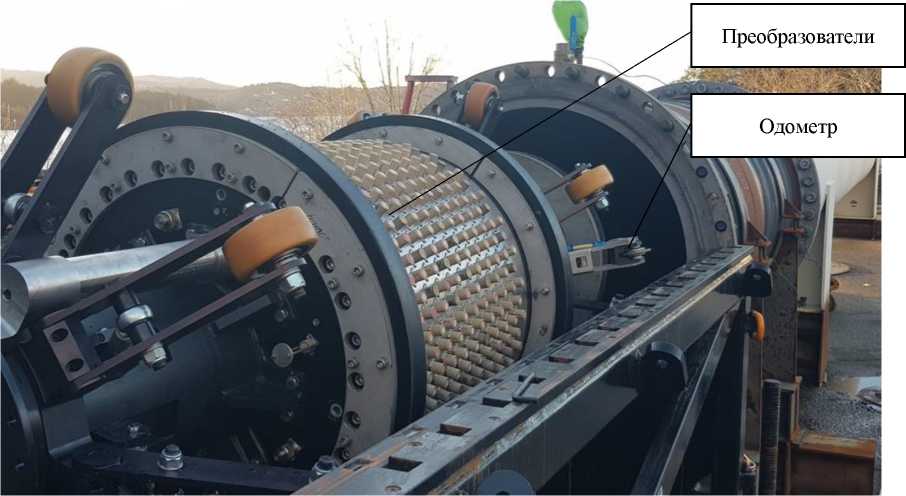

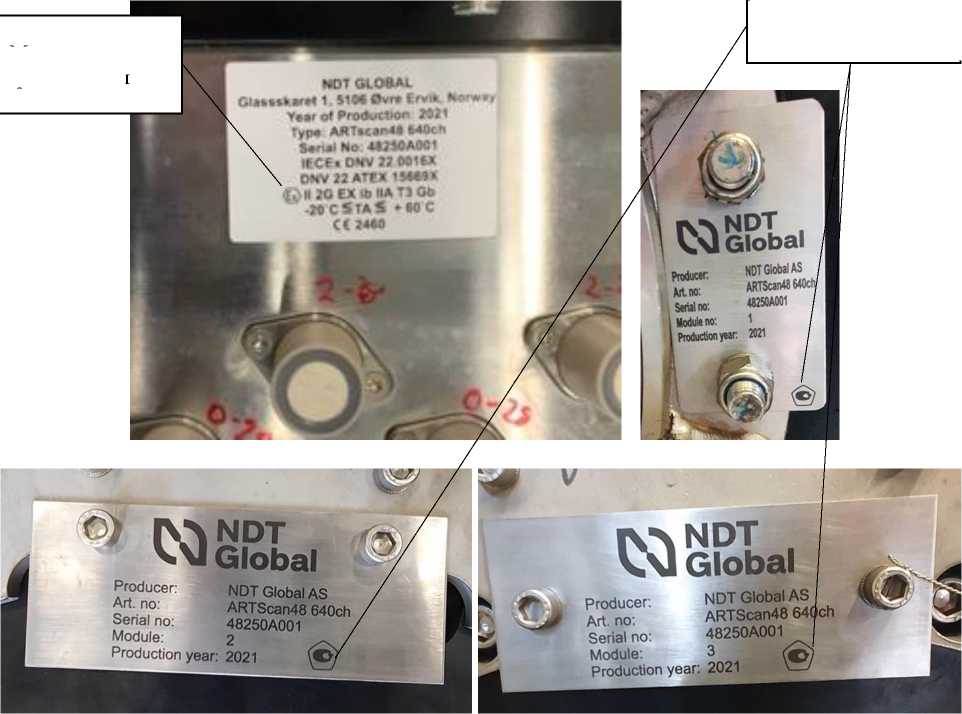

16.

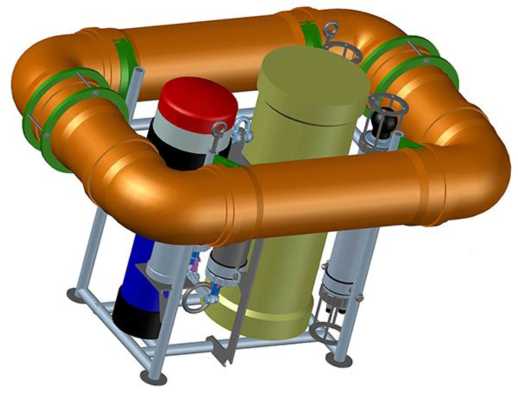

Дефектоскоп внутритруб-ный

ART

Scan

85856-22

48250A001

"NDT Global

AS", Норвегия

"NDT Global

AS", Норвегия

ОС

МП-А3-

040122

1 год

Общество с ограниченной ответственностью

"ПРОММАШ

ТЕСТ Метрология" (ООО "ПРОММАШ

ТЕСТ Метрология"), Московская обл., г. Чехов

ООО "А3-И", г. Москва

28.04.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «9» июня 2022 г. № 1428

Лист № 1 Регистрационный № 45214-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

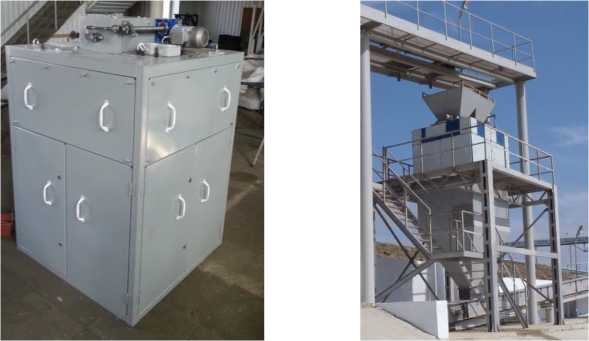

Весы бункерные электронные ВДЭ

Назначение средства измерений

Весы бункерные электронные ВДЭ (далее - средство измерений) предназначены для автоматического взвешивания порций сыпучих материалов или продуктов и измерения их общей массы как суммы масс отдельных порций (доз).

Описание средства измерений

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи на периферийные устройства.

Средство измерений представляет собой весы автоматические дискретного действия для суммарного учета по ГОСТ Р 8.900-2015.

Средство измерений имеет модульную конструкцию, состоит из следующих функциональных узлов.

Взвешивающий модуль (Т.2.7.5 ГОСТ Р 8.900-2015, далее - ВМ) включает в себя грузоприемное устройство (Т.2.1.1 ГОСТ Р 8.900-2015, далее — ГПУ), выполненное в виде накопительного бункера с устройствами загрузки или выгрузки материала, совместно с рамной или платформенной конструкцией, опирающуюся на тензорезисторные весоизмерительные датчики (один, три или четыре) (Т.2.7.1 ГОСТ Р 8.900-2015; далее - датчики);

Электронное устройство (Т.2.2.1 ГОСТ Р 8.900-2015), которое представляет собой индикатор (Т.2.7.2 ГОСТ Р 8.900-2015, далее - прибор) или устройство обработки аналоговых данных (Т.2.7.3 ГОСТ Р 8.900-2015, далее - УОАД), и суммирующее показывающее устройство (Т.4.3 ГОСТ Р 8.900-2015, далее - СПУ). Может быть встроено в ВМ или размещаться отдельно в электрическом шкафу, или устанавливаться отдельно;

Электрический шкаф, включающий в себя электронные устройства обработки измерительной информации, блоки цифровых интерфейсов, устройства питания и коммутации, органы управления средством измерений.

В средстве измерений используются следующие датчики:

- датчики весоизмерительные М5023, регистрационный № 57199-14;
- датчики весоизмерительные тензорезисторные Bend beam, модификации H8C, BM11, L6F, регистрационный № 55198-19;
- датчики весоизмерительные тензорезисторные Т2, модификация Т2, регистрационный № 53838-13;
- датчики весоизмерительные тензорезисторные С и H, модификация H4, регистрационный № 53636-13.

В средстве измерений используются весоизмерительные приборы:

- приборы весоизмерительные Микросим, модификации М0601, М0808,

регистрационный № 75654-19.

В средстве измерений в качестве СПУ используются панели оператора ИП 320 или ИПП 120, изготовитель ООО «ПО ОВЕН», г. Богородицк.

Сигнальные кабели датчиков могут быть соединены с прибором весоизмерительным через соединительную коробку.

Средство измерений оснащено устройствами:

- полуавтоматической установки нуля (Т.2.4.2 ГОСТ Р 8.900-2015);
- автоматической установки нуля (Т.2.4.3 ГОСТ Р 8.900-2015);
- автоматического слежения за нулем (Т.2.4.5 ГОСТ Р 8.900-2015).

Средство измерений работает автоматически в циклическом режиме, взвешивая материал дискретными порциями. После взвешивания каждой порции вычисляется накопленным итогом общая масса всех взвешенных порций. При работе средства измерений в автоматическом режиме выполняются следующие функции:

- заполнение ГПУ материалом с прекращением его подачи по достижению заданного значения массы;
- взвешивание полученной порции;
- выгрузка материала;
- взвешивание ГПУ после выгрузки материала;
- определение массы выгруженной порции (дозы) материала, как разности значений массы загруженного и разгруженного грузоприемного устройства;
- вычисление и регистрация накопленным итогом суммы масс всех взвешенных порций.

Модификации весов имеют обозначения вида ВДЭ-[Х]-^].

Расшифровка индексов в обозначении модификаций приведена в таблице 1.

Таблица 1 —— Расшифровка индексов в обозначении модификаций

Индекс

Расшифровка

Значение

[X]

Максимальная нагрузка (Max), кг

60; 100; 200; 500; 1000; 1500; 2000;

3000; 5000; 10000

[Y]

Условное обозначение типа устройств загрузки и выгрузки материала:

ЭП - электрические приводы;

Ш1 - пневматические приводы.

Э1 ПП

Общий вид средств измерений представлен на рисунке 1.

Приказ Росстандарта №1428 от 14.06.2022, https://oei-analitika.ru

1 2

дщиоиоза

Рисунок 1 - Общий вид средств измерений (пример):

1 - ГПУ; 2 - ВМ; 3 - шкаф автоматики со встроенным весоизмерительным прибором и СПУ

Общий вид весоизмерительных приборов, а также схема их пломбировки, представлены

на рисунках 2-3.

М0601-БМ-2

М0808

ИПП 120

Рисунок 2 - Общий вид весоизмерительных приборов

М0601

М0808

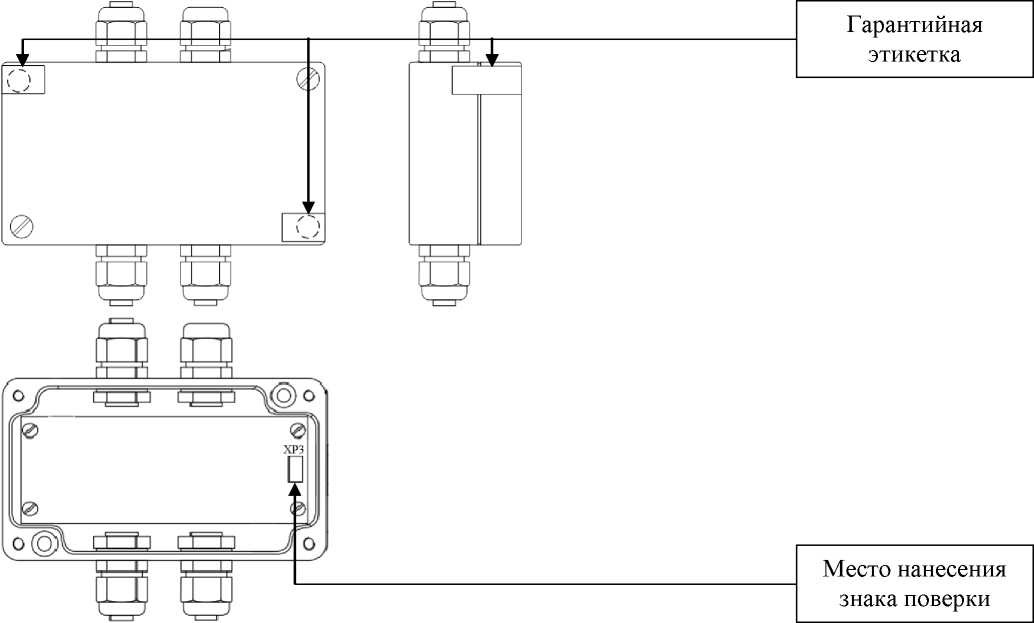

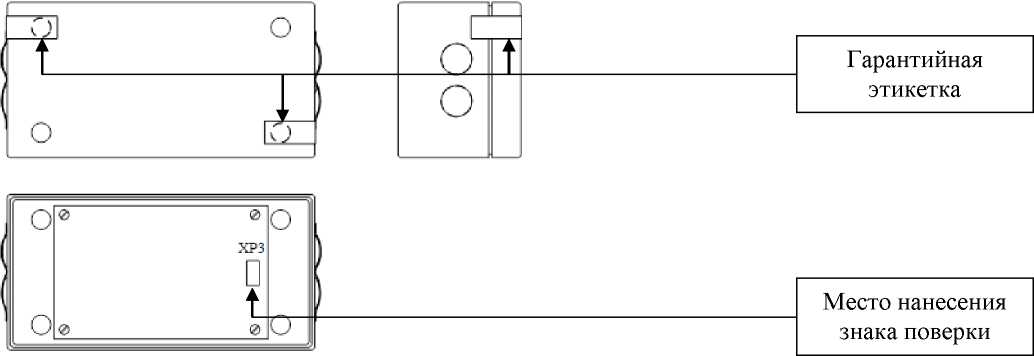

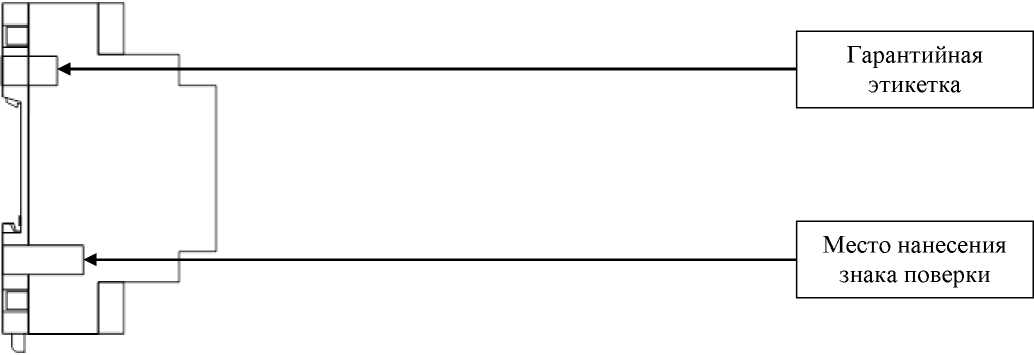

Рисунок 3 - Схема пломбировки от несанкционированного доступа (1 - пломба в виде разрушаемой наклейки

Маркировочная табличка средства измерений закреплена на опорной раме ГПУ, разрушается при попытке демонтажа, содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;
- знак утверждения типа;
- серийный номер и обозначение типа прибора;
- обозначение вида взвешиваемого материала;
- цена деления контрольного отсчетного устройства (если применимо);
- напряжение сети питания;
- частота электрической сети;
- заводской (серийный) номер весов;
- класс точности;
- максимальный нагрузка Мах;
- минимальный нагрузка Min;
- минимальная суммарная нагрузка Smin;
- цена деления шкалы суммирования dt;
- диапазон температур прибора;
- год выпуска.

Заводской (серийный) номер наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр.

Общий вид маркировочной таблички представлен на рисунке 4.

ООО "ДОЗИРУЮЩИЕ СИСТЕМЫ"

Весы бункерные ВДЭ- 3000ЭИ

Объем весового бункера 4000л

напряжение 380в частота мощность

50т

Мах, кг 3000 щк£,1ы о””?ировяния. dt 0^_.

Min, кг 500 ---

класс _п у минимальная суммарная клл тлиилгти 11.2 ня! nviwa.z mln

ТУ 4274-001-72810236-10 серийный №|460 |год выпуска!2021|

Сделано в России

Адрес предприятия: Калужская обл.» г. Обнинск, ул. Курчатова 74, оф. 2 дир.+7-917-597-98-17,секр. +7-48439-2-46-88, произ-во +7-48439-7-90-25 I www.dzstm.ru e-mail: dulatin(a).rambler.ru

Рисунок 4 — Общий вид маркировочной таблички средства измерений (пример)

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений является встроенным используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Для защиты ПО приборов Микросим М0601 и М0808 от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используется принцип электронной пломбы (клейма). Для контроля изменений метрологически значимых параметров регулировки и настройки в журнале событий формируется контрольное число, которое также указывается на маркировочной табличке весоизмерительного прибора. Текущее значение контрольного числа доступно для просмотра на дисплее прибора при нажатии соответствующей клавиши или комбинации клавиш (в соответствии с эксплуатационной документацией на прибор). Для контроля изменений (Микросим М0601 и М0808) метрологически значимых параметров предусмотрен не сбрасываемый счетчик (журнал событий), значение которого меняются при изменении метрологически значимых параметров регулировки и настройки, и может быть выведено на дисплей прибора в соответствии с эксплуатационной документацией на приборы (за исключением приборов модификаций М0808).

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 2 - Идентификационные признаки ПО

Идентификационные данные (признаки)	Значение
Обозначение модификации прибора	Микросим М0601	Микросим М0808	Панель оператора ИП320 / ИПП120
Идентификационное наименование ПО	-	-	Конфигуратор ИП320
Номер версии (идентификационный номер) ПО, не ниже	Ed 5.хх	0.хх; 1.хх	-
Цифровой идентификатор ПО	-	-	-
Примечание: обозначение «хх» относится к метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики
Модификация весов	Максимальная нагрузка Max, кг	Минимальная нагрузка Min в зависимости от класса точности КТ ГОСТ Р 8.900-2015, кг				Цена деления шкалы суммирования (dt), кг
Модификация весов	Максимальная нагрузка Max, кг	КТ 0,2	КТ 0,5	КТ 1	КТ 2	Цена деления шкалы суммирования (dt), кг
ВДЭ-60	60	30	30	30	30	0,02
ВДЭ-100	100	30	30	30	30	0,05
ВДЭ-200	200	75	60	60	30	0,1
ВДЭ-500	500	100	40	20	10	0,2
ВДЭ-1000	1000	200	80	40	20	0,2
ВДЭ-1500	1500	200	80	40	20	0,2
ВДЭ-2000	2000	500	200	100	50	0,5
ВДЭ-3000	3000	500	200	100	50	0,5
ВДЭ-5000	5000	1000	400	200	100	1
ВДЭ-10000	10000	2000	800	400	200	2

Минимальная суммарная нагрузка (Smin) для конкретного средства измерений устанавливается и указывается на маркировочной табличке средства измерений по результатам первичной поверки, проведенной на материале, для взвешивания которого предназначено средство измерений. При этом значение Smin должно быть не менее значения нагрузки, при которой максимально допускаемая погрешность автоматического взвешивания при первичной поверке равна dt, и не менее значения Min, определенных изготовителем средства измерений.

Таблица 4 - Технические характеристики

Характеристика	Значение
Диапазон температуры для ВУ, °C, при использовании датчиков: - М5023, H8C, BM11, L6F; - Н4; - Т2	от -30 до +40 от -50 до +50 от -10 до +40
Диапазон температуры для весоизмерительных приборов, °C	от -35 до +40
Относительная влажность (без конденсации влаги), %	от 0 до 85 включ.
Параметры электропитания средства измерений от сети переменного тока для модификаций средства измерений с индексом ПП: - номинальное напряжение, В - номинальная частота, Гц	от 187 до 242 50±1
Параметры электропитания средства измерений от сети переменного тока для модификаций весов с индексом ЭП: - номинальное напряжение, В - номинальная частота, Гц	от 323 до 437 50±1
Давление воздуха в пневмосистеме для модификаций средства измерений с индексом Ш1 без осушки воздуха, кПа	от 500 до 800
Параметры электропитания от импульсного блока питания постоянного тока при использовании приборов М0601, М0808: напряжение, В	от 10 до 30

Продолжение таблицы 4

Габаритные размеры ГПУ средства измерений, м, не более

- длина
- ширина
- высота

Масса весов, т, не более

Знак утверждения типа

наносится на маркировочную табличку, расположенную на опорной раме ГПУ средства измерений, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы бункерные электронные ВДЭ	-	1 шт.
Руководство по эксплуатации. Паспорт	РЭ 4274-001-72810236-10	1 экз.
Руководство по эксплуатации на весоизмерительный прибор	-	1 экз.
Руководство по эксплуатации на панель оператора ИП320 / ИПП120	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Подготовка к работе», разделе 10 «Порядок работы» документа РЭ 4274-001-72810236-10 «Руководство по эксплуатации. Паспорт».

Нормативные и технические документы, устанавливающие требования к весам бункерным электронным ВДЭ

ГОСТ Р 8.900—2015 «ГСИ. Весы автоматические дискретного действия для суммарного учета. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ 4274-001-72810236-10 «Весы бункерные электронные ВДЭ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Дозирующие системы» (ООО «Дозирующие системы»)

ИНН 4025078140

Юридический адрес: 249039, Калужская область, г. Обнинск, ул. Курчатова, дом 74, офис 2

Адрес производства: 249039, Калужская область, г. Обнинск, ул. Киевское шоссе, дом 37 тел/факс (48439) 2-46-88 web-сайт: www.dzstm.ru

e-mail: dulatin@rambler.ru

Изготовитель

Общество с ограниченной ответственностью «Дозирующие системы» (ООО «Дозирующие системы»)

ИНН 4025078140

Юридический адрес: 249039, Калужская область, г. Обнинск, ул. Курчатова, дом 74, офис 2

Адрес производства: 249039, Калужская область, г. Обнинск, ул. Киевское шоссе, дом 37 тел/факс (48439) 2-46-88

web-сайт: www.dzstm.ru

e-mail: dulatin@rambler.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77 / 437-56-66.

web-сайт: www.vniims.ru

e-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1428

Лист № 1

Всего листов 4

Регистрационный № 85842-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-60

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-60 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 60 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров нанесены на крышку люка резервуара.

Резервуары РГС-60 с заводскими номерами 1, 2, 3, 4, 5 расположены по адресу: Республика Татарстан, г. Буинск, ул. Ефремова, д. 2 б, АЗС №316 ООО «ТАИФ-НК АЗС».

Общий вид резервуаров РГС-60 представлен на рисунках 1, 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуаров РГС-60

Пломбирование резервуаров РГС-60 не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	60
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-60	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-60

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019

Лист № 1

Всего листов 3

Регистрационный № 85843-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м³ подземного расположения.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров нанесены на крышку люка резервуара.

Резервуары РГС-50 с заводскими номерами 1, 3 расположены по адресу: Республика Татарстан, Спасский район, 33 км. автодороги Болгар-Базарные Матаки, АЗС №410 ООО «ТАИФ-НК АЗС».

Общий вид резервуаров РГС-50 представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуаров РГС-50

Пломбирование резервуаров РГС-50 не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	50
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019

Лист № 1

Всего листов 4

Регистрационный № 85844-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров нанесены на крышку люка резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4 расположены по адресу: Кайбицкий район, Кушманское сельское поселение, а/д Б. Кайбицы - Куланга, АЗС №301 ООО «ТАИФ-НК АЗС».

Общий вид резервуаров РГС-25 представлен на рисунках 1, 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуаров РГС-25

Рисунок 2 - Общий вид резервуаров РГС-25

Рисунок 3 - Общий вид резервуаров РГС-25

Пломбирование резервуаров РГС-25 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	25
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Испытательный центр

Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019

Лист № 1

Всего листов 3

Регистрационный № 85845-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Описание средства измерений

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров нанесены на крышку люка резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4 расположены по адресу: Республика Татарстан, Апастовский район, ст. Каратун, ул. Центральная, д. 40, АЗС №304 ООО «ТАИФ-НК АЗС».

Общий вид резервуаров РГС-25 представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуаров РГС-25

Рисунок 2 - Общий вид резервуаров РГС-25

Пломбирование резервуаров РГС-25 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	25
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420111, г. Казань, ул. Астрономическая, д. 5/19, кабинет 56

Телефон: +7 (843) 237-63-26

Web-сайт: taifazs.ru

E-mail: office@taif-azs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Лист № 1

Всего листов 5

Регистрационный № 85846-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры Genesys

Назначение средства измерений

Спектрофотометры Genesys (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного светопропускания и оптической плотности твердых и жидких проб различного происхождения.

Описание средства измерений

Принцип действия спектрофотометров основан на сравнении двух световых потоков путем измерения интенсивностей излучения, прошедшего через исследуемый объект и ослабленного, и через пустую кювету без установки пробы.

Оптическая схема приборов - однолучевая с опорным каналом. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой; в качестве источников излучения используются лампа накаливания (для видимой области) и дейтериевая лампа (для ультрафиолетовой области). В качестве приемника используется кремниевый фотодиод. Спектрофотометры управляются с помощью сенсорного экрана, на который выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и другие данные.

Спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе.

Спектрофотомеры выпускаются в семи модификациях: Genesys 30, Genesys 40, Genesys 50, Genesys 140, Genesys 150, Genesys 180 и Genesys Biomate 160, которые отличаются источниками излучения, спектральным диапазоном.

Маркировочная табличка размещена на боковой или задней панели блока управления, в зависимости от модификации спектрофотометра. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом. Общий вид спектрофотометров представлен на рисунке 1.

Genesys 30

Genesys 40

Genesys 50

Genesys 140

Genesys 150

Genesys 180

Genesys Biomate 160

Рисунок 1 - Общий вид спектрофотометров

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Программное обеспечение

Спектрофотометры оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации.

Идентификационные данные ПО приведены в таблице 1, номер версии ПО может быть выведен на дисплей спектрофотометра при обращении к соответствующему подпункту меню или нажатия на клавишу «Utility».

ПО спектрофотометров установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение для модификаций
Идентификационные данные (признаки)	30, 40, 50	140, 150, 180, Biomate 160
Идентификационное наименование ПО	-	-
Номер версии ПО	не ниже 1.2.0	не ниже 2.4
Цифровой идентификатор ПО	-	-

Конструкция спектрофотометра исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	30	40, 140	50, 150, 180 Biomate 160
Диапазон длин волн, нм	от 325 до 1100	от 325 до 1100	от 190 до 1100
Диапазон измерений спектрального коэффициента направленного пропускания, %	от 0 до 100
Диапазон показаний спектрального коэффициента направленного пропускания, %	от 0 до 125
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %	± 1,0
Пределы допускаемой абсолютной погрешности установки длин волн, нм	± 2,0	± 1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	30	40, 140	50, 150, 180 Biomate 160
Источник света	галогеновая лампа накаливания		дейтериевая
			или ксеноновая
			импульсная
			лампа
Спектральная ширина щели, нм	5	2	5
Уровень рассеянного света (при длине волны 340 нм), %, не более	0,1
Параметры электрического питания:
- напряжение переменного тока, В		220 ± 22
- частота переменного тока, Гц		55 ± 1
Потребляемая мощность, В^А, не более	80
Габаритные размеры, мм, не более:
- высота	355	300	330
- ширина	385	340	400
- длина	195	195	235
Масса, кг	8,6	8,6	9,1
Условия эксплуатации:
- температура окружающей среды, °С - относительная влажность воздуха, %,		от +10 до +35
не более		80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрофотометр	Genesys	1 шт.
Чехол	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Количественная методика» Руководства по эксплуатации «Спектрофотометры Genesys» и в разделе «Количественное измерение» Руководства по эксплуатации «Спектрофотометры Genesys 30»

Нормативные и технические документы, устанавливающие требования к спектрофотометрам Genesys

Приказ Росстандарта № 2517 от 27.11.2018 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».

Техническая документация фирмы «Thermo Fisher Scientific», США

Правообладатель

Фирма «Thermo Fisher Scientific», США

Адрес: 168 Third Avenue Waltham, MA USA 02451

Web-сайт: www.thermofisher.com

E-mail: us.customer-support.analyze@thermofisher.com

Изготовитель

Фирма «Thermo Fisher Scientific», США

Адрес: 168 Third Avenue Waltham, MA USA 02451

Web-сайт: www.thermofisher.com

E-mail: us.customer-support.analyze@thermofisher.com

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39

Web-сайт: http://www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

Лист № 1 Регистрационный № 85847-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры ИТБРВ

Назначение средства измерений

Твердомеры ИТБРВ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля ГОСТ 9012-59, Роквелла ГОСТ 9013-59, Виккерса ГОСТ 2999-75.

Описание средства измерений

Принцип действия твердомеров основан:

- для шкал Бринелля на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка;
- для шкал Роквелла на статическом вдавливании алмазного конусного или шарикового индентора с последующим измерением глубины внедрения (погружения) индентора;
- для шкал Виккерса на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры состоят из устройства приложения нагрузки (механизированного или автоматического), блока управления процессом испытаний (ЖК-дисплей с набором функциональных клавиш, сенсорный экран или система тяг и рычагов) и обработки (вывода) результатов измерений (цифровое/аналоговое индикаторное устройство, и (или) персональный компьютер (далее-ПК) с программным обеспечением (далее-ПО).

Твердомеры изготавливаются различных модификаций, отличающихся степенью автоматизации, способом и местом расположения органов управления процессом испытаний и обработкой (выводом) результатов измерений. Количество модификаций - 4.

Структура условного обозначения твердомеров типа ИТБРВ: ИТБРВ-ХХХХ-АВС, где: ИТБРВ - испытательный универсальный твердомер; ХХХХ - максимальная испытательная нагрузка: (187,5) кгс; А - рабочий цикл испытания (М - механизированный; А - автоматический); В - вид отсчетного устройства контроля нагрузки (без обозначения - аналоговый индикатор, (С - сенсорный экран или (и) ПК с ПО; Ж - ЖК-дисплей с кнопочным управлением или (и) ПК с ПО) - цифровой индикатор));

С - дополнительная функция (У - увеличенная рабочая зона).

На силовой раме твердомера установлена маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде буквенноцифрового кода, состоит из арабских цифр и букв латинского алфавита, наносится типографским способом.

Пломбирование твердомеров ИТБРВ не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого твердомера.

Знак поверки наносится на свидетельство о поверке.

Фотографии общего вида твердомеров представлены на Рисунках 1-4.

Рисунок 1. Общий вид твердомеров ИТБРВ-187,5-М

Рисунок 2. Общий вид твердомеров ИТБРВ-187,5-АС

Рисунок 3. Общий вид твердомеров ИТБРВ-187,5-МЖ

Рисунок 4. Общий вид твердомеров ИТБРВ-187,5-МЖУ

Программное обеспечение

Твердомеры ИТБРВ, оснащенные механизированным или автоматическим устройствами выбора нагрузки, имеют возможность обмена данными с ПК при помощи ПО.

ПО предназначено для управления твердомером, сохранения результатов испытаний на жёстком диске для дальнейшей обработки, вывода информации о результатах испытаний (в виде таблицы, протокола) на дисплей ПК с возможностью дальнейшей распечатки, а также осуществляет экспорт результатов испытания для возможности анализа данных за пределами программного комплекса.

Программное обеспечение защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	M-Test Твердомер
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Твердомеры ИТБРВ с цифровым устройством индикации имеют в своем составе встроенное программное обеспечение «М-Test TV» (далее-ПО). ПО предназначено, для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на внешний дисплей.

Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения:

Идентификационные данные (признаки)	Значение
Идентификационное наименование	M-Test TV
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики представлены в таблицах 3-5.

Таблица 3 - Метрологические характеристики твердомеров ИТБРВ

Наименование характеристики	Значение
1	2	3		4	5
Модификация	ИТБРВ-187,5-М	ИТБРВ-187,5-МЖ		ИТБРВ-187,5-МЖУ	ИТБРВ-187,5-АС
Шкалы твердости: -Бринелля; -Роквелла; -Виккерса	HB HRA, HRB(W), HRC HV
Диапазон нагрузок по шкалам Бринелля, Н (кгс)	от 306,5 (31,2) до 1839 (187,5)				от 153,0 (15,6) до 1839 (187,5)
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %	±1,0
Диапазон измерений твердости по шкалам Бринелля	от 8 до 450 HB
Пределы допускаемой относительной погрешности при измерении твердости по шкалам Бринелля, %	±3,0
Испытательные нагрузки для шкал Роквелла, Н (кгс) - предварительные			98,07 (10,0)
- основные			588,4 (60,0); 980,7 (100,0); 1471 (150,0)

Таблица 3 - Продолжение

1	2	3	4	5
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Роквелла, % - предварительные - основные	±2,0 ±0,5
Диапазон измерений твердости по шкалам Роквелла	от 70 до 93 HRA от 25 до 80 включ. HRB(W) св. 80 до 100 включ. HRB(W) от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC
Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Роквелла от 70 до 93 HRA от 25 до 80 включ. HRB(W) св. 80 до 100 включ. HRB(W) от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC	±1,2 ±3,0 ±2,0 ±2,0 ±1,5 ±1,0
Диапазон нагрузок по шкалам Виккерса, Н (кгс)	от 294,2 (30) до 980,7 (100)			от 49,03 (5) до 980,7 (100)
Пределы допускаемой относительной погрешности испытательных нагрузок по шкалам Виккерса, %	±1,0
Диапазон измерений твердости	от 8 до 2000 HV
Пределы допускаемой относительной погрешности при измерении твердости по шкалам Виккерса, %	±3,0

Таблица 4 - Технические характеристики твердомеров типа ИТБРВ

Наименование характеристики	Значение
1	2	3			4		5
	ИТБРВ-187,5-М	ИТБРВ-187,5-МЖ			ИТБРВ-187,5-МЖУ		ИТБРВ-187,5-АС
Модификация	ИТБРВ-187,5-М	ИТБРВ-187,5-МЖ			ИТБРВ-187,5-МЖУ		ИТБРВ-187,5-АС
Характеристики системы анализа изображения (САИ):
- диапазон увеличения;		от 20х до 200х
- матрица, Мпикс;				2
- разрешение, пикс			1600х1280
Диапазон времени выдержки, с
-метод Бринелля;			от 0 до 180
-метод Роквелла;			от 0 до 99
-метод Виккерса			от 0 до 60
Габаритные размеры твердомера, мм, не более *
- длина;	680	520			520		720
- ширина;	490	200			220		520
- высота	800	700			860		950
Масса, кг, не более*	100	90		100		100
*по согласованию с заказчиком габаритные размеры и масса изделия могут быть изменены

Таблица 5 - Общие технические характеристики твердомеров.

Наименование параметра	Значение параметра
Параметры электрического питания для твердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более	220 ±22 400
Средний срок службы твердомеров, лет, не менее	10
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +15 до +28 до 80 от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность твердомеров ИТБРВ

Наименование	Примечание	Количество
1	2	3
Твердомер	модификация по заказу	1 шт.
Индентор 0 1,0 мм	По заказу	1 шт.
Индентор 0 2,0 мм	По заказу	1 шт.
Индентор 0 1,588 мм*		1 шт.
Индентор 0 3,175 мм	По заказу	1 шт.
Индентор 0 6,35 мм		1 шт.
Индентор 0 12,7 мм		1 шт.
Индентор 0 2,5 мм*		1 шт.
Индентор 0 5,0 мм*		1 шт.
Индентор 0 10,0 мм*		1 шт.
Алмазный наконечник НК*		1 шт.
Алмазный наконечник НП*		1 шт.
Микроскоп*	В зависимости от модификации твердомера	1 шт.
ПК с ПО**	По заказу	1 к-т.
Встроенный или выносной минипринтер**		1 шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.
* в зависимости от модификации; ** по согласованию

Сведения о методиках (методах) измерений

Твердомеры ИТБРВ «Руководство по эксплуатации» Раздел 9 - Проведений испытаний.

Нормативные и технические документы, устанавливающие требования к твердомерам ИТБРВ

ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»;

ГОСТ 9013-59 (ИСО 6508-86) «Металлы. Метод измерения твердости по Роквеллу»;

ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу»;

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;

ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твердости по Виккерсу»;

ГОСТ ИСО 4545-1-2015 «Материалы металлические. Определение твердости по Кнупу»;

ГОСТ 8.062-85 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля»;

ГОСТ 8.063-2012 «ГСИ Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса»;

Приказ Росстандарта № 3462 от 30.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла».

Технические условия МРСЕ.441118.016ТУ «Твердомеры ИТБ, ИТР, ИТРС, ИТВ, ИТБРВ»

Правообладатель

Общество с ограниченной ответственностью «Метротест» (ООО «Метротест») ИНН 0264052072

Юридический адрес и место осуществления деятельности: 452683, Россия, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, д. 19 А, строение 3

Тел.: 8(34783) 3-66-13

Web-сайт: www.metrotest.ru

Е-mail: info@metrotest.ru

Изготовитель

Общество с ограниченной ответственностью «Метротест» (ООО «Метротест») ИНН 0264052072

Юридический адрес и место осуществления деятельности: 452683, Россия, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, д. 19 А, строение 3.

Тел: 8(34783) 3-66-13

Web-сайт: www.metrotest.ru

Е-mail: info@metrotest.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д.1

Тел: 8 800 200 22 14

Факс: (831) 428- 57-48

E-mail: mail@nncsm.ru

Уникальный номер записи об аккредитации в Реестре в реестре аккредитованных в области обеспечения единства измерений № 30011-13.

Лист № 1 Регистрационный № 85848-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры оптические портативные OPM

Назначение средства измерений

Тестеры оптические портативные OPM (далее - тестеры), предназначены для измерений средней мощности оптического излучения и определения затухания в одно и многомодовых волоконных оптических кабелях и линиях передачи.

Описание средства измерений

Тестер состоит из измерителей оптической мощности серии OPM и источников оптического излучения серии SLS.

Измерители мощности обеспечивают измерение средней мощности оптического излучения и определение затухания оптических сигналов на фиксированных длинах волн путем преобразования оптического сигнала в электрический с помощью фотодиода с последующим усилением и преобразованием в цифровую форму. Измеритель может обнаружить модуляцию оптического сигнала, генерируемого источником оптического излучения.

К измерителям данного типа относятся измерители оптической мощности OPM серий OPM200, OPM500 модификаций OPM210, OPM220, OPM510, OPM520.

Модификации измерителей мощности отличаются конструкцией и диапазоном измерений средней мощности оптического излучения.

Источники оптического излучения обеспечивают излучение стабилизированной мощности непрерывного и импульсно-модулированного оптического излучения и основаны на лазерных элементах.

К источникам данного типа относятся источники оптического излучения SLS серии SLS500 модификаций SLS520, SLS525, SLS530, SLS535, SLS536. Модификации источников отличаются количеством излучателей и длинами волн излучения.

Конструктивно составляющие тестера выполнены в малогабаритных пластмассовых корпусах. Тестеры снабжаются оптоволоконными адаптерами для подключения к различным измеряемым объектам. Управление тестерами осуществляется с помощью кнопок на лицевой панели.

В модели OPM210 и OPM220 встроен источник красного света (дефектоскоп) для визуального контроля повреждений на коротких отрезках оптического волокна.

Общий вид измерителей оптической мощности серии OPM и источников оптического излучения серии SLS тестеров представлены на рисунках 1 - 2.

Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки, знака утверждения типа и маркировки представлены на рисунках 3 - 4.

Заводской номер наносится в виде наклейки (для серий SLS500, OPM500 - на заднюю панель корпуса; для серии OPM200 - на внутреннюю поверхность батарейного отсека тестера).

Рисунок 1 - Общий вид измерителей оптической мощности серии OPM

Рисунок 2 - Общий вид источников оптического излучения серии SLS

Место нанесения

овки

Место нанесения

знака поверки

Место

пломбирования

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки измерителей оптической мощности серии OPM

Место нанесения

маркировки

TEMPO

МамГмЯОО ⁴

TEMPO

_ мм =Li-.2‘.. ‘

'ЕМРО

Место

пломбирования

Место нанесения

знака поверки

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки источников оптического излучения серии SLS

Программное обеспечение

Тестеры оптические портативные OPM функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО). С помощью данного ПО выполняются такие функции: контроль работы прибора в процессе эксплуатации, переключение режимов работы, индикация результата измерений.

Встроенное ПО является метрологически значимым и находится в энергонезависимом ПЗУ микропроцессора, размещенном внутри измерителя, и не доступно для внешней модификации. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО тестеров оптические портативные OPM приведены в таблице 1:

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	О еч № о	О еч еч № о	о И) № О	о еч № О	о еч СЛ СЛ	еч СЛ СЛ	о m СЛ СЛ	m СЛ СЛ	40 m СЛ СЛ
Идентификационное наименование ПО	4EX_FW		OPM-A	OPM-C	OLS- 1310/ 1550	OLS-850/ 1300	SLS- 530_00	SLS- 535_00	SLS- 536_00
Номер версии (идентификационный номер) ПО	V1.1.0 и выше		V2.0 и выше	V2.0 и выше	V1.1 и выше	V1.1 и выше	V1.0 и выше	V1.0 и выше	V1.0 и выше
Цифровой идентификатор ПО	-		-	-	-	-	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики измерителей оптической мощности серии OPM

Наименование характеристики

Значение

OPM210

OPM220

OPM510

OPM520

Диапазон измерений средней мощности оптического излучения, дБм *:

- на длине волны 850 нм
- на длинах волн 1300,1310,1490, 1550, 1625нм

от -55 до +6

от -60 до +4

от -40 до +25

от -45 до +25

от -65 до +10

от -45 до +27

Предел допускаемой относительной погрешности измерения средней мощности оптического излучения, дБ

- на длине волны 850 нм
- на длинах волн 1300,1310,1490, 1550, 1625нм

±0,5

(в диапазоне от -40 до +6 дБм)

±1,0 (в диапазоне от -55 до -40 дБм)

±0,5 (в диапазоне от -40 до +4 дБм)

±1,0 (в диапазоне от -60 до -40 дБм)

±0,6

±1,5

(в диапазоне от -60 до +10 дБм) ±2,0

(в диапазоне от -65 до -60 дБм)

±0,7

(в диапазоне от -60 до +10 дБм) ±1,0

(в диапазоне от -65 до -60 дБм)

±1,5

(в диапазоне от -40 до +27 дБм)

±2,0 (в диапазоне от -45 до -40 дБм)

±1,0 (в диапазоне от -40 до +27 дБм)

±1,5 (в диапазоне от -45 до -40 дБм)

* дБм обозначает дБ относительно 1 мВ

Вт.

Таблица 3 - Метрологические характеристики источников оптического излучения серии

SLS

Наименование характеристики	Значение
Наименование характеристики	SLS520	SLS525	SLS530	SLS535	SLS536
Длины волн излучения источника,	1310±10	850±40	1310±10	1310±10	1310±10
нм	1550±10	1300±40	1490±10	1490±10	1550±10
	1550±10	1300±40	1550±10	1625±5	1650±5
Уровень мощности излучения на выходе источников в непрерывном режиме, дБм, не менее	-3	-24	-3	-3	-3
Нестабильность уровня мощности на
выходе источников в непрерывном режиме (после прогрева в течении 15 минут), дБ, не более			±0,3

Таблица 4 - Основные технические характеристики тестеров оптических портативных OPM

Наименование характеристики	Значение
Наименование характеристики	для измерителей оптической мощности серии OPM200	для измерителей оптической мощности серии OPM500	для источников оптического излучения серии SLS
Параметры электрического питания: - напряжение питания/заряда через адаптер питания постоянного тока, В; - напряжение от 1 батареи	-	9	9
(аккумулятора) PP3, В - напряжение от 2 батарей	-	9	9
(аккумуляторов) ААА, В	3	-	-
Габаритные размеры, мм, не более:
- высота	106	155	155
- ширина	58	88	88
- длина	28	33	33
Масса, кг, не более	0,125	0,320	0,320
Диаметр входного разъёма, мм	2,5
Рабочие длины волн измерителей
мощности, нм	850, 1300, 1310, 1490, 1550, 1625
Условия эксплуатации: - температура окружающей среды, °С		от -10 до +40¹
- относительная влажность воздуха (без конденсации), %, не более		80

Лист № 7 Всего листов 8 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тестер оптический портативный OPM*	-	1 шт.
Оптические адаптеры**	-	по требованию
Зарядное устройство**	-	1 шт.
Батареи/аккумуляторы (для серии OPM200)**	ААА	2 шт.
Батареи/аккумуляторы (для серий OPM500 и SLS)**	PP3	1 шт.
Руководство по эксплуатации	-	1 экз.
* Серия и модификация измерителей мощности и источников оптического излучения поставляется в соответствии с заказом; ** Поставляется в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе («Тестеры оптические портативные OPM. Руководство по эксплуатации» раздел «Руководство пользователя»).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации

Стандарт предприятия Tempo Communications, Inc, США

Правообладатель

Tempo Communications, Inc, США

Адрес: 1390 Aspen Way, Vista, 92081 CA, USA

Телефон: +44 (0)1633627710

Факс: +44 (0)1633627711

Изготовители

Tempo Communications, Inc, США

Адрес: 1390 Aspen Way, Vista, 92081 CA, USA

Телефон: +44 (0)1633627710

Факс: +44 (0)1633627711

Завод-изготовитель

Shineway Technologies, ltd, Китай

Адрес: Floor 7, Hongyun Plaza, No. 3 Shuangqing Road, Haidian District, Beijing 100085, China

Телефон: +86-10-62953388

Факс: +86-10-62958572

E-mail: support@shinewaytech.com

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-14

Лист № 1 Регистрационный № 85849-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции автономные измерительные

Назначение средства измерений

Станции автономные измерительные (далее - станции) предназначены для измерений скорости водного потока, температуры воды, удельной электропроводности (далее - УЭП), гидростатического давления, массовой концентрации растворенного в воде кислорода, окислительно-восстановительного потенциала (далее - ОВП) и pH.

Описание средства измерений

Принцип действия станции основан на измерении океанографических параметров первичными измерительными преобразователями с последующим преобразованием полученных сигналов в цифровой код. Принцип действия первичных измерительных преобразователей (датчиков):

- датчика скорости водного потока основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частицы (минеральные, планктон, пузырьки), полученный при этом сдвиг частоты используются для расчета текущей скорости потока;
- датчика температуры воды основан на зависимости электрического сопротивления чувствительного элемента от температуры окружающей среды;
- датчика гидростатического давления основан на пьезорезистивном эффекте - изменении сопротивления от воздействия механического давления;
- датчика УЭП воды основан на индуктивном принципе, ток, индуцируемый в катушке, преобразуется в значение проводимости;
- датчика массовой концентрации растворенного в воде кислорода основан на способности отдельных веществ к динамическому гашению флуоресценции.
- датчика pH и ОВП основан на потенциометрическом методе.

Конструктивно станции построены по модульному принципу и представляют из себя измерительную платформу с регистратором данных, линиями связи и разъемами для подключения датчиков: скорости водного потока, температуры воды, УЭП, гидростатического давления, массовой концентрации растворенного в воде кислорода, ОВП, pH, индикации мутности.

Каждая станция комплектуется датчиком скорости водного потока, датчиком температуры воды, датчиком УЭП, датчиком гидростатического давления, датчиком массовой концентрации растворенного в воде кислорода, pH и ОВП.

Станции представляют собой электронный модуль, на передней панели которого расположены следующие элементы: жидкокристаллический дисплей для настройки станции и программы измерений, кнопка включения питания, слот для SD карты. Сзади измерительной платформы устанавливаются 1-2 щелочные или литиевые батареи. Измерительная платформа помещается в герметичный титановый корпус.

К настоящему типу средств измерений относятся станции следующих модификаций:

1) РИП- стоит на дне в автономном режиме- питание прибора осуществляется за счет аккумуляторных батарей. Данные передаются по кабелю через радиоантенну на поплавке над станцией.
2) СИП - соединяется с приёмным пунктом кабелем, по которому осуществляется подача с судна(берега) и съём информации.

Станции имеют два режима работы:

- автономный режим, в котором получаемые данные записываются на SD карту памяти для последующего их переноса в персональный компьютер, обработки и визуализации.
- режим реального времени, в котором данные могут выводиться в реальном времени без запроса от внешнего устройства по кабелю или через гидроакустический модем.

Для обеспечения возможности получения результатов измерений в режиме реального времени станция оборудуется водонепроницаемым разъемом с серийным выходом RS-422 или RS-232.

По кабелю, подключаемому к этому разъему, может также подаваться и электропитание, если станция устанавливается на постоянной основе.

Общий вид станции с указанием места нанесения знака утверждения типа и заводского номера приведены на рисунке 1-2.

Знак поверки наносится на свидетельство о поверке, в случае его оформления и (или) в

паспорт.

Серийный номер наносят на шильдик, который приварен к раме. Пломбирование станции не предусмотрено.

Место нанесения серийного номера

Рисунок 1 - Общий вид станции модификации СИП

Рисунок 2 - Общий вид станции модификации РИП

Место нанесения знака утверждения типа СИ

Рисунок 3 - Шильдик с указанием места знака утверждения типа СИ

Программное обеспечение

Станции имеют встроенное и автономное программное обеспечение (далее- ПО).

Встроенное ПО «Seaguard Image» обеспечивает сбор, обработку, архивирование и передачу индикацию результатов измерений, настройку станции и автономное ПО «AADI RealTime Collector», предназначенное для отображения, настройки и хранения результатов измерений на ПК.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки)

Идентификационные данные (признаки)	Значения
Идентификационные данные (признаки)	Встроенное	Автономное
Идентификационное наименование ПО	Seaguard Image	AADI Real-Time Collector
Номер версии (идентификационный номер) ПО	не ниже 3.0.201	не ниже 6.0.90.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений скорости водного потока, м/с	от 0,1 до 5,0
Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с	±(0,03+0,015^V)*
Диапазон измерений температуры воды, °C	от -4 до +35
Пределы допускаемой абсолютной погрешности измерений температуры воды, °C	±0,3
Диапазон измерений удельной электропроводности, См/м	от 0,1 до 7,0
Пределы допускаемой относительной погрешности измерений удельной электропроводности, %	±0,2
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм³	от 0,2 до 16
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода, %	±5
Диапазон измерений гидростатического давления, МПа	от 0 до 1
Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, %	±0,02

Наименование характеристики	Значение
Диапазон измерений окислительно-восстановительного потенциала, мВ	от -1000 до 1000
Пределы допускаемой абсолютной погрешности измерений окислительновосстановительного потенциала, мВ	±10
Диапазон измерений pH	от 1 до 13
Пределы допускаемой абсолютной погрешности измерений pH	±0,1
*V- измеренная скорость водного потока, м/с

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний параметров волнения воды:
-средняя и максимальная высота волны за 10 минут, м	от 0,5 до 10
-средний период волны за 10 минут, с	от 0,5 до 30
Напряжение питания от встроенного аккумулятора, В	от 12 до 30
Потребляемая мощность, Вт, не более	РИП	СИП
	60	0,5
Наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10
Габаритные размеры, мм, не более	РИП	СИП
- длина	1100	360
- ширина	800	360
- высота	800	780
Масса, кг, не более	160	42
Условия эксплуатации:
- температура водной среды, °С	От -5 до +35
- глубина погружения, м	до 100

Знак утверждения типа наносится

фотохимическим способом, тиснением или другими способами на корпус станции рядом с наименованием, а также типографским способом на титульный лист руководства по эксплуатации. Место нанесения знака утверждения типа СИ приведено на рисунке 3.

Комплектность средства измерений

Таблица 4 - Комплектность станций

Наименование	Обозначение	Количество
Станция автономная измерительная	РИП зав. № 00001, СИП зав. №№ 00001, 00002 в зависимости от модификации	1 шт.
Руководство по эксплуатации	ЛТВА. 416271.001РЭ/ЛТВА. 416271.002РЭ	1 экз.
Паспорт	ЛТВА. 416271.001ПС/ЛТВА. 416271.002ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 руководства по эксплуатации ЛТВА. 416271.001РЭ/ЛТВА. 416271.002РЭ «Станции автономные измерительные»

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.486-83. Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,005 до 25 м/с.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта

от 14.12.2018 г. № 2664.

ГОСТ 8.120-2014. ГСИ. Государственная поверочная схема для средств измерений pH.

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная Приказом Росстандарта от 27.12.2018 г. № 2771.

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339.

Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «СИТЕКРИМ» (ООО «СИТЕКРИМ»)

Адрес: 142034, Московская область, Ленинский р-он, г п., Горки Ленинские, п. Мещерино, мкр. Южные горки, ул. 1-ый квартал, д.134

ИНН 7705399027

Телефон: +7 (499) 674-05-06; факс +47 55 60 48 01

Web-сайт: http://seatechrim.ru/main/

E-mail: seatechrim@mail.ru

Изготовитель

Общество с ограниченной ответственностью «СИТЕКРИМ» (ООО «СИТЕКРИМ»)

ИНН 7705399027

Телефон: +7 (499) 674-05-06; факс +47 55 60 48 01

Web-сайт: http://seatechrim.ru/main/

E-mail: seatechrim@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «9» июня 2022 г. № 1428

Лист № 1 Регистрационный № 85850-22 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система информационно-измерительная «АИИС-21»

Назначение средства измерений

Система информационно-измерительная «АИИС-21» (далее по тексту - АИИС-21) предназначена для измерений параметров технологических процессов стендовых испытаний газотурбинных двигателей (далее - объект испытания, ГТД): температуры газообразных и жидких сред; сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре); избыточного давления и давления-разряжения газообразных и жидких сред; давления атмосферного воздуха; силы от тяги ГТД; массового расхода топлива; объемного расхода (прокачки) масла (гидросмеси); частоты периодического сигнала, соответствующего частоте вращения роторов; амплитуды виброскорости корпусов ГТД по первым гармоникам роторов, а также для отображения и документирования результатов измерений и расчетных величин при испытаниях на стенде № 21 ПК «Салют» АО «ОДК», г. Москва.

Описание средства измерений

Принцип действия АИИС-21 при измерении физических величин основан на преобразовании измеряемых физических величин первичными измерительными преобразователями (ПП) в электрические сигналы, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в измерительные модули для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники.

Конструктивно АИИС-21 включает в себя следующие основные компоненты: автоматизированное рабочее место (далее по тексту - АРМ), шкаф системы сбора данных (далее по тексту - шкаф ССД), комплект ПП и соединительных кабелей.

Функционально АИИС-21 включает в себя следующие измерительные каналы (ИК):

- ИК температуры газообразных и жидких сред;
- ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре);
- ИК избыточного давления и давления-разряжения газообразных и жидких сред;
- ИК давления атмосферного воздуха;
- ИК силы от тяги ГТД;
- ИК массового расхода топлива;
- ИК объемного расхода (прокачки) масла (гидросмеси);
- ИК частоты периодического сигнала, соответствующего частоте вращения роторов;
- ИК амплитуды виброскорости корпусов ГТД по первым гармоникам роторов.

ИК температур газообразных и жидких сред

Принцип действия ИК температуры газообразных и жидких сред основан на измерении и преобразовании температуры с помощью термометров сопротивления (термопреобразователей сопротивления) ДТС в электрический сигнал (сопротивление постоянному току), пропорциональный измеряемой температуре, который поступает на преобразователи измерительные модульные ИПМ 0399 (для всех ИК температуры кроме ТВ ВХ) по двухпроводной схеме и на измеритель-регулятор технологический (милливольтметр универсальный) ИРТ-5920Н (для ИК ТВ ВХ) по трехпроводной схеме. Выходные сигналы с измерителей ИПМ 0399 и ИРТ-5920Н (постоянный ток в диапазоне от 4 до 20 мА) преобразуются в напряжение постоянного тока на нагрузочном резисторе и поступают на вход усилителя модуля SCXI-1102B и далее - на преобразователь напряжения измерительный аналого-цифровой (далее по тексту - АЦП) PXI-6351, который преобразует их в цифровой код измеряемого сигнала с последующим вычислением АРМ значений измеряемой температуры по известной градуировочной характеристике.

ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре)

ИК реализован следующим образом: ТЭДС термопар (не входят в состав АИИС-21, поставляются с объектом испытаний) по компенсационным проводам (номинальная статическая характеристика которых соответствует термопарам ТХА по ГОСТ Р 8.585-2001) поступает на ИРТ-5920. Выходной сигнал с измерителя (постоянный ток в диапазоне от 4 до 20 мА) преобразуется в напряжение постоянного тока на нагрузочном резисторе и поступает на вход усилителя модуля SCXI-1102B и далее - на АЦП PXI-6351, который преобразует их в цифровой код измеряемого сигнала с последующим вычислением АРМ значений измеряемой температуры (соответствующей ТЭДС на входе ИК) по известной градуировочной характеристике.

ИК избыточного давления и давления-разряжения газообразных и жидких сред

Принцип действия ИК основан на функциональной зависимости выходного сигнала (постоянного тока в диапазоне от 4 до 20 мА) преобразователей измерительных давления ЗОНД-20 и ЗОНД-10, возникающего от воздействия измеряемого давления (разрежения) жидкостей или газов на чувствительный элемент ПП. Аналоговые выходные сигналы ПП преобразуются в напряжение постоянного тока на нагрузочном резисторе и поступают на вход усилителя модуля SCXI-1102B и далее - на АЦП PXI-6351, который преобразует их в цифровой код измеряемого сигнала с последующим вычислением АРМ значений измеряемого давления по известной градуировочной характеристике.

ИК давления атмосферного воздуха

Атмосферное давление измеряется барометром БРС-1М-2. Измерительная информация вводится в АРМ в цифровом виде по интерфейсу RS-232.

ИК силы от тяги ГТД

Принцип действия ИК основан на функциональной зависимости между силой, действующей через рычаг на датчик весоизмерительный тензорезисторный С2Н, и выходным сигналом датчика, поступающим на терминал весовой ТВ-003/05Д. Электрический сигнал на выходе терминала (постоянный ток в диапазоне от 4 до 20 мА), пропорциональный измеряемой силе от тяги ГТД, преобразуется в напряжение постоянного тока на нагрузочном резисторе и поступает на вход усилителя модуля SCXI-1102B и далее - на АЦП PXI-6351, который преобразует их в цифровой код измеряемого сигнала с последующим вычислением АРМ значений измеряемой силы от тяги ГТД по известной градуировочной характеристике.

ИК массового расхода топлива

Принцип действия ИК массового расхода основан на использовании в ПП сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных массовому расходу. Сигнал от Ш1 - счетчика-расходомера массового ЭМИС-МАСС 260 (постоянный ток в диапазоне от 4 до 20 мА), пропорциональный измеряемому расходу топлива, преобразуется в напряжение постоянного тока на нагрузочном резисторе и поступает на вход усилителя модуля SCXI-1102B и далее - на АЦ1 PXI-6351, который преобразует их в цифровой код измеряемого сигнала с последующим вычислением АРМ значений измеряемого массового расхода топлива по известной градуировочной характеристике.

ИК объемного расхода (прокачки) масла (гидросмеси)

1ринцип действия ИК объемного расхода (прокачки) масла (гидросмеси) основан на функциональной зависимости частоты переменного тока на выходе преобразователя расхода турбинного Т1Р от частоты вращения его винтовой гидрометрической турбинки, которая в свою очередь зависит от объёмного расхода жидкости, протекающей через рабочее сечение преобразователя. Сигналы частоты переменного тока с 11 поступают на вход преобразователя DSCA45, у которого выходной сигнал напряжения постоянного тока пропорционален частоте входного сигнала. Сигнал напряжения постоянного тока с преобразователя поступает на вход усилителя модуля SCXI-1102B и далее - на АЦ1 PXI-6351, который преобразует его в цифровой код измеряемого сигнала с последующим вычислением АРМ значений измеряемого объемного расхода (прокачки) масла (гидросмеси) по известной градуировочной характеристике.

ИК частоты периодического сигнала, соответствующего частоте вращения роторов

ИК реализован следующим образом: электрический сигнал в виде импульсов ЭДС с датчиков частоты вращения ДТА или ДЧВ (не входят в состав АИИС-21, поставляются с объектом испытаний), частота которого пропорциональна частоте вращения роторов, поступает на вход преобразователя DSCA45, у которого выходной сигнал напряжения постоянного тока пропорционален частоте входного сигнала. Сигнал напряжения постоянного тока с преобразователя поступает на вход усилителя модуля SCXI-1102B и далее - на АЦ1 PXI-6351, который преобразует его в цифровой код измеряемого сигнала с последующим вычислением АРМ значения частоты вращения ротора (соответствующего электрическому сигналу на входе ИК) по известным градуировочным характеристикам.

ИК амплитуды виброскорости корпусов ГТД по первым гармоникам роторов

Принцип действия ИК амплитуды виброскорости корпусов ГТД основан на пьезоэлектрическом эффекте, возникающем в Ш1 - вибропреобразователе МВ-38 при вибрации корпуса ГТД, на котором Ш1 жестко закреплен. Сила инерции груза действует на блок пьезоэлементов Ш1, который генерирует электрический заряд, пропорциональный амплитуде виброускорения. Электрический заряд с Ш1 поступает на модуль МХ-240 комплекса измерительного магистрально-модульного MIC-355M, где измеренное значение электрического заряда преобразуются в цифровой код измеряемого сигнала с последующим вычислением АРМ значения виброскорости корпуса ГТД.

Ио условиям эксплуатации АИИС-21 относится к группе 1.1 УХЛ по ГОСТ РВ 20.39.30498 с рабочими температурами от 10 до 30 °С и относительной влажности воздуха не более 80 % при температуре 25 °С.

Общий вид основных компонентов АИИС-21 представлен на рисунках 1 - 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер № 00009 наносится на этикетку, расположенную на верхней левой части шкафа ССД.

Защита от несанкционированного доступа к компонентам АИИС-21 предусмотрена:

- ограничением доступа к месту установки Системы;
- запиранием ключом замка на двери шкафа системы сбора данных.

Рисунок 1 - Автоматизированное рабочее место

Рисунок 2 - Шкаф системы сбора данных

Программное обеспечение

Программного обеспечения (ПО) АИИС-21 включает в себя общее (ОПО) и функциональное (ФПО) ПО.

ОПО включает в себя операционную систему (ОС) Windows 7.

ФПО включает в себя программу «Registration», базу данных «Channels».

Программа «Registration» позволяет проводить измерения параметров газотурбинных двигателей, регистрацию и отображение результатов измерений и расчетных величин.

Программа «Registration» файл запускается в ОС Windows 7, в работе взаимодействует с ПО «Channels» и в реальном масштабе времени выполняет следующие функции:

- непрерывный прием измеренных данных от ССД;

- вычисление расчетных параметров в соответствии с заданными формулами и полиномами;

- передачу значений измеренных и расчетных параметров клиентам верхнего уровня;

- прием и передачу служебно-информационных сообщений;

- настройку аппаратной части ИК в соответствии с ПО «Channels»;

- выполнение опроса ИК с заданной периодичностью и непрерывную запись измеренных данных в файлы;

- метрологические исследования для выполнения поверок и контроля точности ИК;

- формирование протоколов метрологических испытаний.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014

Идентификационные данные (признаки) значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	Программа «Registration»
Идентификационное наименование ПО	Registration.exe
Номер версии (идентификационный номер) ПО	1.01.0.4063.24467
Цифровой идентификатор ПО	7367503C32F00E811150226B52B4F306
Алгоритм вычисления идентификатора ПО	MD5

Метрологические и технические характеристики

Основные метрологические и технические характеристики АИИС-21 приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики АИИС-21

Измеряемые параметры (наименование измерительных каналов)	Измеряемые величины	Диапазон измерений	Предел допускаемой погрешности	Кол-во ИК
И	К температур газообразных и жидких сред
Температура воздуха (Тв вх)	Температура	от 223 до 323 К	6: ±0,5 % ИЗ	1
Температура воздуха (Тв втс)	Температура	от 0 до 250 °С	у: ±1,0 % ВП	1

Продолжение таблицы 2

Температура топлива (Тт вх)		от минус 50 до 200 °С	у: ±1,0 % ВП	1
Температура масла (Тм вых)		от 0 до 200 °С	у: ±1,0 % ВП	1
Температура масла (ТНП вх, ТНП вЫх, Тнп сл)	Температура	от 0 до 150 °С	у: ±1,0 % ВП	3
Температура масла (ТНвД вх, ТНвД вЫх)		от 0 до 150 °С	у: ±1,0 % ВП	2
ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре)
Напряжение постоянного тока, соответствующее среднему значению температуры газов за ТНД (ТТНД)	напряжение	от 6,319 до 37,326 мв (от 100 до 900 °С)	6: ±0,5 % ИЗ	1
ИК избыточного давления и давления-разряжения газообразных и жидких сред
Разрежение и избыточное давление воздуха (Рн)	Давление-разряжения	от минус 29,42 до 0 кПа (от минус 0,3 до 0 кгс/см²)	у: ±0,5 % ВП	1
Избыточное давление воздуха (Рквд)		от 0 до 1,96 МПа (от 0 до 20 кгс/см²)	у: ±0,5 % ВП	1
Избыточное давление воздуха (Рвх втс)	Избыточное	от 0 до 0,784 МПа (от 0 до 8,0 кгс/см²)	у: ±0,5 % ВП	1
Избыточное давление воздуха (Рса втс)	давление	от 0 до 0,294 МПа (от 0 до 3,0 кгс/см²)	у: ±0,5 % ВП	1
Избыточное давление воздуха (Рв цпр)		от 0 до 0,196 МПа (от 0 до 2,0 кгс/см²)	у: ±0,5 % ВП	1
Разрежение и избыточное давление масла (Рм цпр, Рм кпр)	Давление-разряжения	от минус 19,6 до 19,6 кпа (от минус 0,2 до 0,2 кгс/см²)	у: ±1,0 % ВП	2
Избыточное давление масла (Рм вх)		от 0 до 0,785 МПа (от 0 до 8,0 кгс/см²)	у: ±1,0 % ВП	1
Избыточное давление масла (Рм вых)		от 0 до 0,196 МПа (от 0 до 2,0 кгс/см²)	у: ±1,0 % ВП	1
Избыточное давление топлива(Рт вх)		от 0 до 0,392 МПа (от 0 до 4,0 кгс/см²)	у: ±1,0 % ВП	1
Избыточное давление топлива(Рт рф)	Избыточное	от 0 до 9,81 МПа (от 0 до 100 кгс/см²)	у: ±1,0 % ВП	1
Избыточное давление масла (Рнп сл)	давление	от 0 до 0,981 МПа (от 0 до 10 кгс/см²)	у: ±1,0 % ВП	1
Избыточное давление масла (Рнп вх, Рнвд вх)		от 0 до 0,588 МПа (от 0 до 6,0 кгс/см²)	у: ±1,0 % ВП	2
Избыточное давление масла (Рнп вых)		от 0 до 25,5 МПа (от 0 до 260 кгс/см²)	у: ±1,0 % ВП	1
Избыточное давление масла (Рнвд вых)		от 0 до 5,88 МПа (от 0 до 60 кгс/см²)	у: ±1,0 % ВП	1

Продолжение таблицы 2

ИК давления атмосферного воздуха
Давление атмосферного воздуха (барометрическое) (Рб)	Атмосферное давление	от 600 до 1100 гПа (от 450 до 825 мм рт.ст.)	Д: ±67 Па (Д: ±0,5 мм рт.ст.)	1
Давление воздуха на входе в двигатель (РВХ)	Атмосферное давление	от 600 до 1100 гПа (от 450 до 825 мм рт.ст.)	Д: ±67 Па (Д: ±0,5 мм рт.ст.)	1
ИК силы от тяги ГТД
Сила от тяги ГТД ^(RB⁾	Сила от тяги	от 0 до 14,7 кН (от 0 до 1500 кгс)	у: ±0,5 % от ВП	1
Сила от тяги ГТД ^(RB⁾	Сила от тяги	от 14,7 до 49 кН (от 1500 до 5000 кгс)	6: ±0,5 % от ИЗ	1
ИК массового расхода топлива
Расход топлива (керосин) (Gt)	Массовый расход	от 100 до 3000 кг/ч	6: ±0,5 % от ИЗ	1
ИК объемного расхода (прокачки) масла (гидросмеси)
Расход (прокачка) рабочей жидкости (масло) (Qm)	Объемный расход	от 7,2 до 36 л/мин	6: ±1,0 % от ИЗ	1
Расход (прокачка) рабочей жидкости (масло) (QHn)	Объемный расход	от 24 до 240 л/мин	6: ±1,0 % от ИЗ	1
ИК частоты периодического сигнала, соответствующего частоте вращения роторов
Частота периодического сигнала, соответствующая частоте вращения ротора КНД (№нд)	Частота переменного тока	от 210 до 4500 Гц (от 700 до 15000 об/мин)	у: ±0,15 % от ВП	1
Частота периодического сигнала, соответствующая частоте вращения ротора КВД (№вд)	Частота переменного тока	от 63 до 1265 Гц (от 1000 до 20000 об/мин)	у: ±0,15 % от ВП	1
ИК амплитуды виброскорости ко		рпусов ГТД по первым гармоникам роторов
Амплитуда виброскорости корпусов ГТД по первым гармоникам роторов (Хпп, Хзп, Zпп, Zзп)	Виброскорость	от 0 до 100 мм/с	у: ±10,0 % от ВП	4

Примечания:

1 ВП - верхний предел измерения;
2 ИЗ - измеряемое значение;

Y - приведенная погрешность, %;

6 - относительная погрешность, %;

Д - абсолютная погрешность в единицах измеряемой величины.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220+22
- частота переменного тока, Гц	50+1,0
Потребляемая мощность, В^А, не более	6000
Габаритные размеры основных составных частей средства измерений, мм,
(длинахширинахвысота), не более:
- шкаф ССД	800x600x1900
- АРМ	3500x1600x1400
Масса составных частей, кг, не более:
- шкаф ССД	105
- АРМ	95
Условия эксплуатации оборудования АИИС-21
- температура воздуха, °С	от +10 до +30
- относительная влажность воздуха при температуре +25 °С, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений)	Кол- во	Примечание
Шкаф системы сбора данных (ССД)	1
Автоматизированное рабочее место (АРМ)	1
Датчик силоизмерительный тензорезисторный Тензо-М С2Н-5-С3 (53636-13)	1
Весовой терминал ТВ-003/05Д	1
Термопреобразователи сопротивления ДТС-054 (28354-10)	9
Датчик вибрации МВ-38	4
Барометр рабочий сетевой БРС-1М-2 (16006-97)	2
Счетчик-расходомер массовый ЭМИС-МАСС 260 (42953-15)	1
Преобразователи измерительные давления ЗОНД-10 (1502007), ЗОНД-20 (66467-17)	16
Преобразователь расхода турбинный ТПР-14 (8326-04)	1
Преобразователь расхода турбинный ТПР-10 (8326-04)	1
Нормализаторы частоты сигналов DSCA45-01, DSCA45-04	4
Измерители-регуляторы технологические ИРТ 5920Н (20390-12), ИРТ 5920 (20390-06)	2

Продолжение таблицы 4

Преобразователи измерительные модульные ИПМ 0399 (22676-17)	8
Комплекс измерительный магистрально-модульный MIC-355M с модулями MX-240 (46517-11)	1
Шасси SCXI-1001 (с модулями SCXI-1102B, платой PXI-6351)	1
Программное обеспечение на CD-диске	1
Формуляр	1	778.570.003 ФО
Руководство по эксплуатации	1	778.570.001 РЭ
Руководство оператора	1	778.570.002 РО
Методика поверки	1

Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие требования.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от

22.10.2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от

6.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 1-10⁷ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от

30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

Производственный комплекс «Салют» акционерного общества «Объединённая двигателестроительная корпорация» (ПК «Салют» АО «ОДК»)

ИНН 7731644035

Юридический адрес: 105118, г. Москва, пр-т Буденного, 16

Тел.: +7 (495) 232-55-02, +7 (499) 558-18-62

Факс: +7 (495) 232-69-92

E-mail: info@uecrus.com

Изготовитель

ИНН 7731644035

Юридический и фактический адрес: 105118, г. Москва, пр-т Буденного, 16

Тел.: +7 (495) 232-55-02, +7 (499) 558-18-62

Факс: +7 (495) 232-69-92

E-mail: info@uecrus.com

Испытательный центр

Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И. Баранова» (ФАУ «ЦИАМ им. П.И. Баранова»)

Адрес: 111116, Россия, г. Москва, ул. Авиамоторная, 2

Телефон: (499) 763-61-67

Факс: (499) 763-61-10

Адрес в Интернете: www.ciam.ru

E-mail: info@ciam.ru

Уникальный номер записи ФАУ «ЦИАМ им. П.И. Баранова» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30093-11.

Лист № 1 Регистрационный № 85851-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Наборы эталонных мер индуктивности и добротности LQ-2408

Назначение средства измерений

Наборы эталонных мер индуктивности и добротности LQ-2408 (далее - набор LQ-2408) соответствуют рабочим эталонам 1 разряда и предназначены для хранения, воспроизведения и передачи ряда значений индуктивности и электрической добротности рабочим эталонам 2 разряда и рабочим средств измерений, в диапазоне частот от 100 Гц до 1 МГц.

Описание средства измерений

В набор LQ-2408 включены: 11 штук однозначных эталонных мер индуктивности и добротности LQ-2408-2 (далее меры LQ-2408-2) и одна многозначная эталонная мера индуктивности и добротности LQ-2408-3 (далее мера LQ-2408-3).

Наборы LQ-2408 изготовлены в двух вариантах: в виде полного набора (11 мер LQ-2408-2 и одной меры LQ-2408-3), а также в виде неполного набора - одна мера LQ-2408-3.

Принцип действия мер LQ-2408-2 основан на преобразовании энергии электрического поля в энергию магнитного поля и представляют собой катушки индуктивности. Принцип действия меры LQ-2408-3 основан на имитации индуктивности и добротности, и представляет собой Т-образную электрическую цепь, составленную из резистивных и емкостных элементов.

Конструкция мер из набора LQ-2408:

- меры LQ-2408-2 выполнены в цилиндрическом корпусе из алюминиевого сплава со штыревыми контактами на нижней крышке (двухзажимное подключение). Номинальные значения индуктивности мер LQ-2408-2: 1 мкГн, 5 мкГн, 10 мкГн, 50 мкГн, 100 мкГн, 500 мкГн, 1 мГн, 5 мГн, 10 мГн, 50 мГн, 100 мГн и номинальные значения электрической добротности от 20 до 200 единиц, в диапазоне частот от 1 кГц до 1 МГц;
- мера LQ-2408-3 выполнена в цилиндрическом корпусе из алюминиевого сплава на акриловой подставке и имеет 10 коаксиальных разъемов на боковой поверхности (трёхзажимное подключение). Номинальные значения индуктивности меры LQ-2408-3: 1 Гн, 10 Гн, 100 Гн, 1000 Гн, 10000 Гн и номинальные значения электрической добротности от 1 до 100 единиц, в диапазоне частот от 100 Гц до 10 кГц.

Заводской номер набора LQ-2408 наносится на наклейке каждой меры:

• для полного набора LQ-2408 указывается в формате «№ XX-YY», где XX -заводской номер набора, YY - порядковый номер меры из набора.
• для неполного набора LQ-2408, в виде одной меры LQ-2408-3, указывается только заводской номер набора LQ-2408.

Общий вид меры LQ-2408-2 представлен на рисунке 1.

Рисунок 1 - Общий вид меры LQ-2408-2:

1 - место нанесения наклейки знака утверждения типа; 2 - место нанесения заводского номера.

Общий вид меры LQ-2408-3 представлен на рисунке 2.

LQ-24O8-3

— №14-12

*1 -10-100-1ООО - 1ОООО Гн .ФГУП "вниифтри-j 2021 г.

Рисунок 2 - Общий вид меры LQ-2408-3:

1 - место нанесения наклейки знака утверждения типа; 2 - место нанесения заводского номера.

Схема пломбировки от несанкционированного доступа и расположение места нанесения знака поверки (мастичные пломбы с изображением знака поверки) представлены на рис. 3. Пломбировка меры LQ-2408-3 осуществляется со снятой подставкой (необходимо открутить винт удерживающий подставку).

Рисунок 3 - Схема пломбировки мер из набора LQ-2408 от несанкционированного доступа и расположение места нанесения знака поверки: 1 - место нанесения знака поверки (мера LQ-2408-3 пломбируется со снятой подставкой).

К наборам LQ-2408 данного типа относятся наборы эталонных мер индуктивности и добротности LQ-2408 зав. № 13, 14 (полный набор), зав № 12, 15, 16, 17, 18, 20 (неполный набор).

Метрологические и технические характеристики приведены в таблицах 1, 2, 3, 4 и 5.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальные значения индуктивности и добротности, при рабочих частотах	см. таблицы 2 и 3
Пределы допускаемой основной относительной погрешности значений индуктивности 6l	см. таблицу 4
Пределы допускаемой основной относительной погрешности значений добротности 6q, % меры LQ-2408-2: мера LQ-2408-3:	± 1 ± 0,04 (1 + Q*)
Температурные коэффициенты индуктивности (ТКИ) и добротности (ТКД)	указываются в паспорте на изделие
Действительные значения индуктивности и добротности	указываются в протоколе поверки/калибровки
*Q - номинальное значение электрической Добротности

Таблица 2 - Номинальные значения индуктивности, при рабочих частотах

Модификация	Номинальное значение индуктивности	Рабочая частота, кГц
Модификация	Номинальное значение индуктивности	0,100	0,120	1,0	10	30	100	300	1000
LQ-2408-3	10000 Гн	L; Q	L; Q	-	-	-	-	-	-
	1000 Гн	L; Q	L; Q	-	-	-	-	-	-
	100 Гн	L; Q	L; Q	L; Q	-	-	-	-	-
	10 Гн	L; Q	L; Q	L; Q	L; Q	-	-	-	-
	1 Гн	-	-	L; Q	L; Q	-	-	-	-
LQ-2408-2	100 мГн	-	-	L	L; Q	L; Q	-	-	-
LQ-2408-2	50 мГн	-	-	L	L; Q	L; Q	-	-	-
LQ-2408-2	10 мГн	-	-	L	L; Q	L; Q	L; Q	-	-
LQ-2408-2	5 мГн	-	-	L	L; Q	L; Q	L; Q	-	-
LQ-2408-2	1 мГн	-	-	L	L; Q	L; Q	L; Q	L; Q	-
LQ-2408-2	500 мкГн	-	-	L	L	L; Q	L; Q	L; Q	-
LQ-2408-2	100 мкГн	-	-	L	L	L	L; Q	L; Q	L; Q
LQ-2408-2	50 мкГн	-	-	-	L	L	L	L	L
LQ-2408-2	10 мкГн	-	-	-	L	L	L	L	L
LQ-2408-2	5 мкГн	-	-	-	L	L	L	L	L
LQ-2408-2	1 мкГн	-	-	-	L	L	L	L	L

Примечание - Обозначением «L; Q» отмечены рабочие частоты, при которых проводится поверка/калибровка по индуктивности и по добротности, а обозначением «L» - только по инДуктивности.

Таблица 3 - Номинальные значения добротности, при рабочих частотах

Модификация	Номинальное значение индуктивности	Номинальные значения добротности, при рабочих частотах, кГц
Модификация	Номинальное значение индуктивности	0,100	0,120	1,0	10	30	100	300	1000
LQ-2408-3	10000 Гн	31	38	-	-
	1000 Гн	10	12	-	-
	100 Гн	3,1	3,8	31	-
	10 Гн	1	1,2	10	100
	1 Гн	-	-	3,1	31

таблицы 3

Модификация	Номинальное значение индуктивности	Номинальные значения добротности, при рабочих частотах, кГц
Модификация	Номинальное значение индуктивности	0,100	0,120	1,0	10	30	100	300	1000
LQ-2408-2	100 мГн				20	50	-	-
LQ-2408-2	50 мГн				20	50	-	-
LQ-2408-2	10 мГн				30	75	130	-
LQ-2408-2	5 мГн				30	75	150	-
LQ-2408-2	1 мГн				20	50	130	200
LQ-2408-2	500 мкГн				-	45	130	200
LQ-2408-2	100 мкГн				-	-	50	130	180

Таблица 4 - Пределы допускаемой основной относительной погрешности значений

индуктивности_______________________________________________________________________

Модификация	Номинальное значение индуктивности	Пределы допускаемой основной относительной погрешности, ±6l, %, при рабочих частотах, кГц
Модификация	Номинальное значение индуктивности	0,100	0,120	1,0	10	30	100	300	1000
LQ-2408-3	10000 Гн	0,03	0,03	-	-	-	-	-	-
	1000 Гн	0,03	0,03	-	-	-	-	-	-
	100 Гн	0,03	0,03	0,02	-	-	-	-	-
	10 Гн	0,03	0,03	0,02	0,1	-	-	-	-
	1 Гн	-	-	0,02	0,1	-	-	-	-
LQ-2408-2	100 мГн	-	-	0,03	0,06	0,06	-	-	-
LQ-2408-2	50 мГн	-	-	0,03	0,06	0,06	-	-	-
LQ-2408-2	10 мГн	-	-	0,03	0,06	0,06	0,1	-	-
LQ-2408-2	5 мГн	-	-	0,03	0,06	0,1	0,1	-	-
LQ-2408-2	1 мГн	-	-	0,03	0,06	0,1	0,1	0,1	-
LQ-2408-2	500 мкГн	-	-	0,03	0,06	0,1	0,1	0,1	-
LQ-2408-2	100 мкГн	-	-	0,03	0,06	0,1	0,1	0,1	0,1
LQ-2408-2	50 мкГн	-	-	-	0,2	0,2	0,2	0,2	0,2
LQ-2408-2	10 мкГн	-	-	-	0,2	0,2	0,2	0,2	0,2
LQ-2408-2	5 мкГн	-	-	-	0,5	0,2	0,2	0,2	0,2
LQ-2408-2	1 мкГн	-	-	-	0,5	0,2	0,2	0,2	0,2

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Максимальная амплитуда переменного напряжения, подаваемого на контактные выводы, В, не более	1
Габаритные размеры укладочного ящика для полного набора LQ-2408, мм, не более
- высота	300
- ширина	500
- длина	600
Габаритные размеры укладочного ящика для неполного набора LQ-2408, мм, не более
- высота	200
- ширина	250
- длина	300
Масса в укладочном ящике:
- полного набора LQ-2408, кг, не более	30
- неполного набора LQ-2408, кг, не более	6
Габаритные размеры меры LQ-2408-2, мм, не более
- высота	145
- диаметр	85
Габаритные размеры меры LQ-2408-3, мм, не более
- высота	110
- диаметр	120
Масса одной меры, кг, не более	1
Нормальные условия применения:
- температура окружающего воздуха, °С	от +19 до +21
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
Рабочие условия применения:
- температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, %, не более	80
- атмосферное давление, кПа	от 84 до 106
Средний срок службы набора LQ-2408, лет	10
Средняя наработка на отказ набора LQ-2408, ч	5000

Знак утверждения типа наносится

на верхнюю часть корпуса каждой меры из набора LQ-2408 наклейкой и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений приведена в таблицах 6 и 7.

Таблица 6 - Комплект поставки полного набора LQ-2408

Наименование	Обозначение	Количество
Меры LQ-2408-2, в составе (номинальные значения):	-	11 шт.
• 1 мкГн	LQ-2408-2	1 шт.
• 5 мкГн	LQ-2408-2	1 шт.
• 10 мкГн	LQ-2408-2	1 шт.
• 50 мкГн	LQ-2408-2	1 шт.
• 100 мкГн	LQ-2408-2	1 шт.
• 500 мкГн	LQ-2408-2	1 шт.
• 1 мГн	LQ-2408-2	1 шт.
• 5 мГн	LQ-2408-2	1 шт.
• 10 мГн	LQ-2408-2	1 шт.
• 50 мГн	LQ-2408-2	1 шт.
• 100 мГн	LQ-2408-2	1 шт.
Мера LQ-2408-3	LQ-2408-3	1 шт.
Укладочный ящик	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Таблица 7 - Комплект поставки неполного набора LQ-2408

Наименование	Обозначение	Количество
Мера LQ-2408-3	LQ-2408-3	1 шт.
Укладочный ящик	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 21175-75 «Меры индуктивности. Общие технические условия»;

ГОСТ Р 8.732-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений индуктивности»;

ГОСТ Р 8.868-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической добротности».

Правообладатель

Западно-Сибирский филиал Федерального Государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»).

ИНН 5044000102

Адрес: 630004, г. Новосибирск, проспект Димитрова, дом 4.

Телефон: (383) 210-08-14

E-mail: director@sniim.ru

Изготовитель

ИНН 5044000102

Адрес: 630004, г. Новосибирск, проспект Димитрова, дом 4.

Телефон: (383) 210-08-14

E-mail: director@sniim.ru

Испытательный центр

ИНН 5044000102

Адрес: 630004, г. Новосибирск, проспект Димитрова, дом 4.

Телефон: (383) 210-08-14

E-mail: director@sniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: № RA.RU.310556, дата внесения в реестр: 01.03.2016 г.

Лист № 1 Регистрационный № 85852-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое»

Назначение средства измерений

Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В состав СИКН входят технологический комплекс, система сбора, обработки информации и управления. В состав технологического комплекса входят блок фильтров, блок измерительных линий, блок измерений показателей качества нефти, стационарная поверочная установка, узел подключения передвижной поверочной установки, эталонная поверочная установка на базе мерника эталонного 1-го разряда, пробозаборное устройство щелевого типа.

В составе СИКН применены следующие средства измерений утвержденных типов:

- счетчики-расходомеры массовые Micro Motion модели CMF300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 45115-16;
- влагомеры нефти поточные УДВН-1пм, рег. № 14557-15;
- преобразователи плотности и расхода CDM, рег. № 63515-16;
- преобразователи плотности и вязкости FVM, рег. № 62129-15;
- датчики температуры Rosemount 644, рег. № 63889-16;
- преобразователи давления измерительные 3051 TG, рег. № 14061-15;
- преобразователи давления измерительные 3051 CD, рег. № 14061-15;
- расходомер-счетчик ультразвуковой OPTISONIC 3400, рег. № 57762-14.
- контроллеры измерительно-вычислительные OMNI 6000 (далее - ИВК), рег. № 1506609;
- контроллер измерительно-вычислительный OMNI 3000 (далее - ИВК 2), рег. № 1506609;
- термометры и манометры для местной индикации и контроля температуры и давления.

Вспомогательные устройства и технические средства:

- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборники автоматические;
- пробоотборник ручной;
- фильтры для очистки нефти от механических примесей;
- запорная и регулирующая арматура с устройствами контроля протечек.

Заводской номер СИКН указан на фирменной табличке методом лазерной маркировки или аппликацией и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - числовой. Знак поверки наносится на свидетельство о поверке СИКН.

Пломбирование СИКН не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) СИКН (ИВК, ИВК 2, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ИВК (основной и резервный)	ИВК 2	АРМ оператора (основной и резервный)
Идентификационное наименование ПО	-	-	ОЗНА-Flow
Номер версии (идентификационный номер) ПО	24.75.10	24.75.04	v.3.3
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	6АВ3	9111	8E093555

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода, т/ч	от 25 до 100
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефть по ГОСТ Р 51858-2020 «Нефть. Общие технические условия»
Диапазон температуры измеряемой среды, °С	от +20 до +30
Диапазон давления измеряемой среды, МПа	от 0,4 до 6,3
Плотность нефти, кг/м³ - при минимальной в течение года температуре - при максимальной в течение года температуре	900 850
Кинематическая вязкость при температуре +20 °С, мм²/с (сСт), не более	40
Массовая доля воды в нефти, %, не более	0,5
Массовая доля механических примесей, %, не более	0,05
Массовая доля хлористых солей в нефти, мг/дм³, не более	100
Давление насыщенных паров, кПа (мм рт.ст.), не более	66,7 (500)
Массовая доля серы, %, не более	3,3
Содержание парафина, %, не более	6
Массовая доля сероводорода, ppm, не более	20
Массовая доля метил- и этилмеркаптанов в сумме, ppm, не более	40
Содержание свободного газа	не допускается
Режим работы СИКН	непрерывный
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	380±38 (трехфазное), 220±22 (однофазное) 50±1
Климатические условия эксплуатации СИКН:
- температура воздуха внутри помещения СИКН, °С	от +5 до +25
- температура воздуха внутри помещения, где размещена система сбора, обработки информации и управления, °С	от +15 до +21
- относительная влажность окружающего воздуха, %, не более	95
- атмосферное давление, кПа, не более	101,3
Срок службы, лет, не менее	10

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 4.

Таблица 4 - Комплектность СИКН

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое», заводской № 601		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое» (свидетельство об аттестации № 01.00257-2013/2009-21 от 19.02.2021). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2021.39551.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое»

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстан-дарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Общество с ограниченной ответственностью «Российская инновационная топливноэнергетическая компания» (ООО «РИТЭК»)

Юридический адрес: 443041, Самарская область, г. Самара, ул. Ленинская, д. 120А Адрес: 423040, Республика Татарстан, г. Нурлат, ул. Ленинградская, 1б

E-mail: inna.batsunova@lukoil.com

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, 205а, этаж 1, офис 19 Телефон/ факс: (347) 292-79-10/ (347) 292-79-15

E-mail: ozna-eng@ozna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.

Лист № 1

Всего листов 4

Регистрационный № 85853-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры сейсмические цифровые VLA

Назначение средства измерений

Акселерометры сейсмические цифровые VLA (далее - акселерометры) предназначены для измерений среднеквадратических значений (далее - СКЗ) и амплитудных значений виброускорения.

Описание средства измерений

Принцип действия акселерометров основан на измерении и преобразовании сигнала, возникающего при смещении инерционной массы микроэлектромеханической системы. Далее данный сигнал преобразуется в цифровую форму при помощи встроенного аналогового-цифрового преобразователя (далее - АЦП).

Акселерометры сейсмические цифровые VLA представляют собой трехкомпонентые MEMS акселерометры выпускаемые в двух модификациях: VLA-3SMD и VLA-3SMDT, отличающиеся между собой диапазоном рабочих температур. Каждая модификация может выпускаться в двух исполнениях отличающихся габаритными размерами корпуса.

Общий вид акселерометров сейсмических цифровых VLA приведен на рисунке 1.

Пломбирование акселерометров сейсмических цифровых VLA не предусмотрено.

Знак поверки наносится на свидетельстве о поверке и или в паспорт.

Заводской номер наносится на корпус акселерометров методом наклейки в формате порядкового номера, состоящего из цифр.

Общий вид акселерометров сейсмических цифровых VLA приведен на рисунке 1.

Рисунок 1 - Общий вид акселерометров сейсмических цифровых VLA

Программное обеспечение

Акселерометры цифровые VLA имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное ПО, влияющее на метрологические характеристики акселерометров, загружается в прошивку акселерометров на этапе изготовления. Встроенное ПО служит для сбора информации с акселерометров, сохранения и передачи информации по каналам передачи данных.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Метрологические характеристики акселерометров нормированы с учетом встроенного ПО.

Внешнее ПО не является метрологичиски значимым и предназначено для визуализации измерительной информации, конвертации и работы с данными.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки	Значение
Внешняя часть ПО
Идентификационное наименование ПО	Vulcan-VLA
Номер версии (идентификационный номер) ПО	не ниже 0.01
Встроенная часть П	ПО
Идентификационное наименование ПО	vla fw
Номер версии (идентификационный номер) ПО	не ниже 2.02

Защита встроенного ПО от преднамеренного воздействия обеспечивается функциями программной защиты - пользователь не имеет возможности изменять команды программы, обеспечивающие процесс измерений.

Защита встроенного ПО от непреднамеренных воздействий обеспечивается функциями аппаратной защиты процессора от изменения и копирования.

Защита внешнего ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.

Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики для акселерометров сейсмических цифровых VLA

Наименование характеристики	Значение
Диапазоны измерений виброускорения, м/с²:	от 7-10"⁵ до 20
- амплитудное значение	от 7-10"⁵ до 20
	от 7-10"⁵ до 40
	от 7-10"⁵ до 80
- среднеквадратическое значение	от 5-10"⁵ до 14 от 5-10"⁵ до 28 от 5-10"⁵ до 56
Диапазон рабочих частот, Гц	от 0,01 до 100
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне рабочих амплитуд и частот, %	±2,5

Продолжение таблицы 2

Наименование характеристики	Значение
Дополнительная погрешности измерений виброускорения вызванная отклонением температуры окружающей среды от нормальных условий измерений, (м- с^-2)/°С	0,005
Примечание - Метрологические характеристики на акселерометры сейсмические цифровые VLA нормируются одинаково для каждой измерительной оси.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: температура окружающей среды, °С	от 15 до 25
Напряжение внешнего источника питания постоянного тока, В	от 9 до 18 или от 18 до 36
Условия эксплуатации: температура окружающей среды, °С: - для модификации VLA-3SMD - для модификаций VLA-3SMDT	от -20 до +60 от -40 до +70
Габаритные размеры (длина^хширина^хвысота), мм, не более: - стандартный корпус - усиленный корпус	125^х80^х58 122x146x106
Масса, кг, не более: - стандартный корпус - усиленный корпус	0,60 0,9

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Наименование	Обозначение	Количество
Акселерометр сейсмический цифровой	VLA-3SMD	1 шт.
Руководство по эксплуатации	ВЛНС.402131.301 РЭ	1 экз.
Паспорт	ВЛНС.402131.301 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 2 «Методики (Методы) измерений» руководства по эксплуатации ВЛНС.402131.301 РЭ «Акселерометры сейсмические цифровые VLA. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

ГОСТ Р 8.852-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии»

Технические условия ВЛНС.402131.301 ТУ «Акселерометры сейсмические цифровые VLA. Технические условия»

Правообладатель

Общество с ограниченной ответственностью Научно-производственная компания «Вулкан» (ООО НПК «Вулкан»)

ИНН 7704672410

Юридический адрес: 117437, г. Москва, ул. Академика Арцимовича, д. 17

Адресс осуществления деятельности: 108840, г. Москва, г. Троицк, ул. Физическая, д. 13, помещ. 1

Тел.: +7 (495) 585-97-33

Web-сайт: www.vulcan-inc.ru

E-mail: info@vulcan-inc.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственная компания «Вулкан» (ООО НПК «Вулкан»)

ИНН 7704672410

Юридический адрес: 117437, г. Москва, ул. Академика Арцимовича, д. 17

Адресс осуществления деятельности: 108840, г. Москва, г. Троицк, ул. Физическая, д. 13, помещ. 1

Тел.: +7 (495) 585-97-33

Web-сайт: www.vulcan-inc.ru

E-mail: info@vulcan-inc.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Лист № 1 Регистрационный № 85854-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» в части ПС 110 кВ Р-33 (ф. 33-09, ф. 33-12)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» в части ПС 110 кВ Р-33 (ф. 33-09, ф. 33-12) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со 2-го уровня настоящей системы.

Сервер АИИС КУЭ имеет возможность производить обмен измерительной информации с ИВК смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии любого расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При любом расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001 указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» в части ПС 110 кВ Р-33 (ф. 33-09, ф. 33-12).

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование ПО	«Пирамида 2.0»
Номер версии (идентификационный номер) ПО	не ниже 10.4.1.33167
Наименование программного модуля ПО	BinaryPackControls.dll

Продолжение таблицы 1

1	2
Цифровой идентификатор ПО	EB1984E0072ACFE1C797269B9DB15476
Наименование программного модуля ПО	CheckDataIntegrity.dll
Цифровой идентификатор ПО	E021CF9C974DD7EA91219B4D4754D5C7
Наименование программного модуля ПО	ComIECFunctions.dll
Цифровой идентификатор ПО	BE77C5655C4F19F89A1B41263A16CE27
Наименование программного модуля ПО	ComModbusFunctions.dll
Цифровой идентификатор ПО	AB65EF4B617E4F786CD87B4A560FC917
Наименование программного модуля ПО	ComStdFunctions.dll
Цифровой идентификатор ПО	EC9A86471F3713E60C1DAD056CD6E373
Наименование программного модуля ПО	DateTimeProcessing. dll
Цифровой идентификатор ПО	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Наименование программного модуля ПО	SafeValuesDataUpdate.dll
Цифровой идентификатор ПО	B6740D3419A3BC1A42763 860BB6FC8AB
Наименование программного модуля ПО	SimpleVerifyDataStatuses.dll
Цифровой идентификатор ПО	61C1445BB04C7F9BB4244D4A085C6 A3 9
Наименование программного модуля ПО	SummaryCheckCRC. dll
Цифровой идентификатор ПО	EFCC55E91291DA6F80597932364430D5
Наименование программного модуля ПО	ValuesDataProcessing.dll
Цифровой идентификатор ПО	013E6FE1081A4CF0C2DE95F1BB6EE645
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	ПС 110 кВ Р-33, ЗРУ 6 кВ, 1 СШ 6 кВ, ф. 33-09	ТЛМ-10 400/5 Кл. т. 0,5S Рег. № 48923-12	НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87	Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-06	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: DELL PowerEdge R440	активная реактивная
2	ПС 110 кВ Р-33, ЗРУ 6 кВ, 2 СШ 6 кВ, ф. 33-12	ТЛМ-10 600/5 Кл. т. 0,5S Рег. № 48923-12	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-07	Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-06		активная реактивная
П р и м е ч а н и я 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик. 2 Допускается замена УССВ на аналогичные утвержденного типа. 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Допускается изменение наименований ИК, без изменения объекта измерений. 5 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики . ИК АИИС КУЭ (активная энергия и мощность)

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы основной относительной погрешности измерений, (± б), %			Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %
		cos ф = 1,0	cos ф = 0,8	cos ф = 0,5	cos ф = 1,0	cos ф = 0,8	cos ф = 0,5
1 (ТТ 0,5S; ТН 0,2; Счетчик 0,5S)	¹1ном — ^I1 — ^1,211ном	0,9	1,2	2,0	1,5	2,0	2,5
	^0,211ном ^—^I1 < ¹1ном	0,9	1,2	2,0	1,5	2,0	2,5
	⁰,¹¹1ном ^—^I1 < ⁰,²¹1ном	1,1	1,6	2,8	1,7	2,2	3,2
	^0,0511ном ^—^I1 < ^0,1ком	1,1	1,8	2,9	1,7	2,4	3,3
	0,0П1н_ОМ —11 < 0,0511ном	2,0	3,0	5,4	2,5	3,3	5,6
2 (ТТ 0,5S; ТН 0,5; Счетчик 0,5S)	¹1ном ^—^I1 ^—^1,211ном	1,0	1,4	2,3	1,6	2,1	2,7
	⁰,²¹1ном ^—^I1 < ¹1ном	1,0	1,4	2,3	1,6	2,1	2,7
	⁰,¹¹1ном ^—^I1 < ⁰,²¹1ном	1,2	1,7	3,0	1,7	2,3	3,4
	⁰,⁰⁵¹1ном ^—^I1 < ⁰,¹¹1ном	1,2	1,9	3,1	1,7	2,5	3,5
	0,0111ном — I1 < 0,0511ном	2,1	3,0	5,5	2,6	3,4	5,7

П р и м е ч а н и я

1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).
2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от +5 до +35 °С.
3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и

мощность)

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы относительной основной погрешности измерений, (± б), %		Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %
		cos ф = 0,8	cos ф = 0,5	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6
1 (ТТ 0,5 S; ТН 0,2; Счетчик 1,0)	¹1ном ^—^I1 ^—^1,211ном	1,9	1,4	2,4	2,1
	^0,211ном ^—^I1 < ¹1ном	1,9	1,4	2,6	2,2
	0,111ном — I1 < 0,211ном	2,6	1,8	3,3	2,5
	^0,0511ном ^—^I1 < ^0,П1ном	2,8	2,0	3,7	3,0
	0,0211ном — I1 < 0,0511ном	5,3	3,2	7,0	4,4

Продолжение таблицы 4

1	2	3	4	5	6
2 (ТТ 0,5S; ТН 0,5; Счетчик 1,0)	¹1ном — ^I1 — ^1,211ном	2,1	1,5	2,6	2,2
	^0,211ном ^—^I1 < ¹1ном	2,1	1,5	2,7	2,2
	⁰,¹¹1ном ^—^I1 ^<⁰,²¹1ном	2,7	1,9	3,4	2,6
	⁰,⁰⁵¹1ном ^—^I1 ^<⁰,¹¹1ном	2,9	2,1	3,8	3,0
	⁰,⁰²¹1ном ^—^I1 ^<⁰,⁰⁵¹1ном	5,4	3,2	7,0	4,4
П р и м е ч а н и я 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от +5 до +35 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	2
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до101
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +5 до +35
магнитная индукция внешнего происхождения, мТл, не более	0,5

Продолжение таблицы 5

1	2
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, сут, не более	2
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
- при отключении питания, лет, не менее	5
Сервер АИИС КУЭ:
- хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5
Пределы допускаемой погрешности СОЕВ, с	±5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения (в т. ч. и пофазного);
- коррекции времени в счетчике;
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки;
- сервера (серверного шкафа);
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);
- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» в части ПС 110 кВ Р-33 (ф. 33-09, ф. 33-12) типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТЛМ-10	4
Трансформатор напряжения	НАМИ-10	1
Трансформатор напряжения	НАМИТ-10	1
Счетчик электрической энергии трехфазный многофункциональный	Альфа А1800	2
Устройство синхронизации системного времени	УСВ-3	1
Сервер АИИС КУЭ	DELL PowerEdge R440	1
Программное обеспечение	Пирамида 2.0	1
Формуляр	АСВЭ 358.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» в части ПС 110 кВ Р33 (ф. 33-09, ф. 33-12)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью сбытовая компания «ЭНЕРГИЯ» (ООО СК «ЭНЕРГИЯ»)

ИНН 5250070112

Адрес: 607650, Нижегородская область, г. Кстово, пл. Ленина, д. 5А, оф. 613

Изготовители

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15

Адрес: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Адрес: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15 Регистрационный номер записи в реестре аккредитованных лиц в области обеспечения единства измерений № RA.RU.312617 от 17.01.2019

Лист № 1

Всего листов 8

Регистрационный № 85855-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики импульсов беспроводные

Назначение средства измерений

Счетчики импульсов беспроводные (далее - счетчики) предназначены для измерений количества импульсов, поступающих от приборов учета энергоресурсов и передачи полученных значений по радиоканалу. Счетчики предназначены для использования в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов, поступающих на входы измерительных каналов от подключенных к нему приборов учета энергоресурсов с импульсным выходом и последующим подсчетом количества импульсов с нарастающим итогом. Полученные результаты передаются по радиоканалу.

Счетчики конструктивно выполнены в пластмассовом корпусе. Клеммы для подключения к приборам учета, источнику питания расположены на торцах корпуса или внутри корпуса. Счетчики имеют встроенный резервный источник питания.

Счетчики изготавливаются в различных модификациях (структура условного обозначения модификаций приведена в таблице 1), отличающихся друг от друга типом интерфейса передачи данных, количеством измерительных каналов, корпусом, антенной, питанием, диапазоном рабочих температур, наличием SIM-карты.

Счетчик импульсов беспроводной | X | .SIB. | X | . | X | . | X | . | X | . | X | . | X | . | X |

1 2 3 4 5 6 7 8

Таблица 1 - Структура условного обозначения

№ поля	Описание поля	Код поля	Расшифровка
1	Торговая марка	SET	Торговая марка СЭТ
1	Торговая марка	VT	Торговая марка Valtec
2	Тип интерфейса передачи данных	RF	Протокол обмена wmBus, модуляция - FSK
		LR	Протокол обмена LoRaWAN, модуляция - LoRa
		GSM	Канал обмена - GPRS
		NB	Канал обмена - NbIoT
3	Количество измерительных каналов	4	4 измерительных канала
		10	10 измерительных каналов
		16	16 измерительных каналов

Продолжение таблицы 1

№ поля	Описание поля	Код поля	Расшифровка
4	Корпус	68	Герметичный корпус IP68
		65	Герметичный корпус IP65
		20	Негерметичный корпус IP20
		DIN	Негерметичный корпус на DIN-рейку
5	Антенна	0	Внутренняя антенна
		A	Внешняя антенна
		S	Разъем SMA
6	Источник питания	0	Внутренний источник питания
6	Источник питания	1	Внутренний и внешний источник питания
7	Диапазон рабочих температур	0	Диапазон рабочих температур от 0 до +55 °С
7	Диапазон рабочих температур	1	Диапазон рабочих температур от -40 до +55 °С
8	SIM-карта	0	Без SIM-карты
8	SIM-карта	SIM	SIM-карта установлена

Общий вид средств измерений с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1-4.

Рисунок 1 - Общий вид счетчиков X.SIB.X.X.68.X.X.X.X. X.SIB.X.X.65.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера

Рисунок 2 - Общий вид счетчиков X.SIB.X.X.20.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера

Рисунок 3 - Общий вид счетчиков X.SIB.X.4.DIN.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера

Рисунок 4 - Общий вид счетчиков X.SIB.X.10.DIN.X.X.X.X, X.SIB.X.16.DIN.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 5-7.

Рисунок 5 - Схема пломбировки от несанкционированного доступа счетчиков X.SIB.X.X.20.X.X.X.X, обозначения места нанесения знака поверки

Рисунок 6 - Схема пломбировки от несанкционированного доступа

счетчиков X.SIB.X.X.68.X.X.X.X, X.SIB.X.X.65.X.X.X.X, обозначения места нанесения знака поверки

Рисунок 7 - Схема пломбировки от несанкционированного доступа счетчиков X.SIB.X.X.DIN.X.X.X.X, обозначения места нанесения знака поверки

Заводской номер в виде цифрового обозначения, состоящий из 8 арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на корпус счетчиков методом шелкографии или на табличку, изготовленную типографским способом, закрепленную на корпусе.

Программное обеспечение

Программное обеспечение счетчиков состоит из встроенного и автономного программного обеспечения. Метрологически значимым является встроенное программное обеспечение.

Встроенное программное обеспечение записано в микроконтроллере и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.

Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение для модификаций
Идентификационные данные (признаки)	X.SIB. RF.X.X. X.X.X.X	X.SIB. LR.X.X. X.X.X.X	X.SIB. GSM.X.X. X.X.X.X	X.SIB. NB.X.X. X.X.X.X
Идентификационное наименование программного обеспечения	SIB.RF	SIB.LR	SIB.GSM	SIB.NB
Номер версии (идентификационный номер) программного обеспечения	7.00	6.00	5.10	8.00
Цифровой идентификатор программного обеспечения	B417	D634	E9AD	2B55
Алгоритм вычисления контрольной суммы	CRC16	CRC16	CRC16	CRC16

Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений количества импульсов, имп.	от 0 до 2³²-1
Максимальная частота следования импульсов, Гц	200
Минимальная длительность импульса, мс	2,5
Амплитуда входного сигнала, В	3,3
Пределы допускаемой относительной погрешности измерений количества импульсов на каждые 5000 импульсов, %	± 0,1

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока от внешнего источника модификаций X.SIB.GSM.X.X.X.1.X.X и X. SIB.NB.X.X.X.1.X.X, В	от 4,5 до 15,0
Ток потребления от внешнего источника питания, мА, не более:
- модификаций X.SIB.GSM.X.X.X.1.X.X	420
- модификаций X.SIB.NB.X.X.X.1.X.X	140

Продолжение таблицы 4

Наименование характеристики	Значение
Габаритные размеры (длина; ширина; высота), мм, не более:
- модификаций X.SIB.X.X.68.X.X.X.X и X.SIB.X.X.65.X.X.X.X	115; 103; 41
- модификаций X.SIB.X.X.20.X.X.X.X	99; 48; 38
- модификаций X.SIB.X.4.DIN.X.X.X.X	95; 37; 58
- модификаций X.SIB.X.10.DIN.X.X.X.X и X.SIB.X.16.DIN.X.X.X.X	95; 107; 58
Масса, г, не более:
- модификаций X.SIB.X.X.68.X.X.X.X и X.SIB.X.X.65.X.X.X.X	200
- модификаций X.SIB.X.X.20.X.X.X.X	150
- модификаций X.SIB.X.4.DIN.X.X.X.X	150
- модификаций X.SIB.X.10.DIN.X.X.X.X и X.SIB.X.16.DIN.X.X.X.X	300
Условия эксплуатации: температура окружающего воздуха, °С:
- модификаций X.SIB.X.X.X.X.X.0.X	от 0 до +55
- модификаций X.SIB.X.X.X.X.X.1.X	от -40 до +55
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:
- модификаций X.SIB.X.X.68.X.X.X.X	IP68
- модификаций X.SIB.X.X.65.X.X.X.X	IP65
- модификаций X.SIB.X.X.20.X.X.X.X	IP20
Средний срок службы, лет	12

Знак утверждения типа

наносится на корпус счетчиков методом шелкографии или на табличку, закрепленную на корпусе, типографским способом и на паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Значение для модификаций
Наименование	Обозначение	X.SIB. X.X.65. 0.X.X.X	X.SIB. X.X.20. 0.X.X.X	X.SIB. X.X.DIN. 0.X.X.X	X.SIB. X.X.68. A.X.X.X
Счетчик импульсов беспроводной		1 шт.	1 шт.	1 шт.	1 шт.
Антенна	—	1 шт.	1 шт.	1 шт.	1 шт.
Паспорт	СЭТ.469333.199 ПС	1 экз.	1 экз.	1 экз.	1 экз.
Проходная втулка	—	—	1 шт.	—	—
Гарантийные этикетки	—	2 шт.	2 шт.	2 шт.	2 шт.
Стяжка	—	—	2 шт.	—	—
Монтажный комплект	—	—	1 шт.	—	—

Продолжение таблицы 5

Наименование	Обозначение	Значение для модификаций
Наименование	Обозначение	X.SIB. X.X.65. S.X.X.X	X.SIB. X.X.20. S.X.X.X	X.SIB. X.X.DIN. S.X.X.X
Счетчик импульсов беспроводной		1 шт.	1 шт.	1 шт.
Антенна	—	1 шт.*	1 шт.*	1 шт.*
Паспорт	СЭТ.469333.199 ПС	1 экз.	1 экз.	1 экз.
Проходная втулка	—	—	1 шт.	—
Гарантийные этикетки	—	2 шт.	2 шт.	2 шт.
Стяжка	—	—	2 шт.	—
Монтажный комплект	—	—	1 шт.	—
* - По отдельной заявке.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Указания по эксплуатации» документа СЭТ.469333.199 ПС «Счетчик импульсов беспроводной. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

СЭТ.469333.199 ТУ «Счетчики импульсов беспроводные. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)

Адрес: 644021, Омская обл., г. Омск, ул. 7 Линия, д. 132, оф. 212

ИНН 5506227284

Изготовитель

Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)

Адрес: 644021, Омская обл., г. Омск, ул. 7 Линия, д. 132, оф. 212

Производственная площадка (место осуществления деятельности): 644021, Омская обл., г. Омск, ул. 7 Линия, д. 132

ИНН 5506227284

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311670

Лист № 1 Регистрационный № 85856-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскоп внутритрубный ART Scan

Назначение средства измерений

Дефектоскоп внутритрубный ART Scan (далее - дефектоскоп) предназначен для измерений внутренних и внешних дефектов трубопроводов, а именно: толщины стенки, пройденного пути и расстояния от дефекта до ближайшей контрольной точки трубопровода (координат дефекта (вдоль оси трубопровода)) и амплитуды сигнала резонанса при проведении диагностики трубопровода изнутри методом акустического резонанса.

Описание средства измерений

Принцип действия дефектоскопа основан на возбуждении звуковых колебаний в материале контролируемого объекта и приеме звуковых колебаний, отраженных от дефектов и/или стенки трубопровода, сигналов, полученных при резонансе.

В качестве основы измерений используется технология акустического резонанса, которая не требует жидкой среды. Устройство работает, излучая широкополосный акустический сигнал к стенке трубы. Эта форма волны возбуждает многочисленные стоячие волны сжатия между обеими поверхностями стенки трубы. Затем прибор измеряет акустическую энергию, отраженную стоячими волнами. Отраженный сигнал содержит в себе характерный резонансный рисунок, который непосредственно указывает на толщину стенки трубы и информацию о существующих в ней дефектах (при их наличии).

Данное устройство позволяет обследовать трубопровод с минимальными требованиями к очистке. Также дефектоскоп позволяет определять положение дефектов по угловой координате по периметру трубы.

Особенностью измерительной аппаратуры является способность выполнить проверку, которая может обнаружить потенциальную деформацию покрытия в газопроводах путем анализа данных измерений толщины стенки.

Дефектоскоп представляет собой многоканальный прибор, основной частью которого является генератор/приемник импульсов, работающий в эхо - импульсном режиме. Дефектоскоп также включает в себя модуль измерения пройденного пути (одометр), предназначенный для измерения пройденного пути в диагностируемом трубопроводе и оценки местоположения дефекта до ближайшей контрольной точки трубопровода.

Конструктивно дефектоскоп состоит из соединенных между собой карданными соединениями секций: тянущей секции (толкатель), батарейной секции, секции электроники (содержит измерительную электронику, одометры и преобразователи). Конструктивно батарейная секция выполнена в виде герметичной оболочки с размещенными внутри батареями электропитания. Секция электроники представляет собой механическое устройство, несущим элементом которого является корпус, в котором установлены преобразователи и одометры. Во время прохождения дефектоскопа по трубопроводу электронная аппаратура секции электроники осуществляет запись событийной и диагностической информации, поступающих с преобразователей и одометров.

Дефектоскоп предназначен для диагностирования магистральных трубопроводов. Дефектоскоп может работать либо в жидкой среде, либо в воздушной среде (газ) высокого давления. Конструктивно дефектоскоп устроен таким образом, чтобы обеспечить прохождение горячекатанных отводов с минимальным диаметром 5*D (где D - диаметр трубопровода). Расчетный объем памяти дефектоскопа и емкость батарейной секции обеспечивают контроль участков трубопроводов до 2363 км.

Пломбирование дефектоскопа не предусмотрено.

Общий вид дефектоскопа представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения нанесен методом гравирования на табличку, закреплённую на корпусе каждой секции (рисунок 2).

Толкатель

Батарейная

секция

Секция

электроники

Рис.1. Общий вид дефектоскопа

Знак утверждения типа

Маркировка взрывозащиты

^Global

wt global

GtaeseP arrb 1 ■ MOS Over Cr»>* fcrw V»»' ot РгоЛхПюг 2421 \ Гуре AHTecanA® MOcri

\ Serial No О2ЮА0С’

\ ifCEr D*CV 22 001Ы \ 41 22 АТГ1 IMM>

фИ 20 EX Ф HA TJ Gb -2® cStaS »W C

C< 240®

Prater. Art.no: Serial no :

I Module no:

I Production year.

NDT Global AS ARTScanU 640cl «2ИАИ1 i 1

2021

ivxNDT VJGlob

Producer: Art. no: Serial no: Module:

V⁷⁷

Global

NDT Global AS I

ARTScan48 640 48250A001

_________ ³

Production year: 2021

[V\NDT V\1 Global

NDT Global AS

ARTScan48 640ch 48250A001 2

Production year: 2021

Рис.2. Место нанесения заводского номера, логотипа производителя знака утверждения типа и маркировки взрывозащиты. Металлические таблички, обозначающие идентификацию секций дефектоскопа.

Дефектоскоп может применяться в качестве внутритрубного инспекционного прибора (ВИП) в соответствии с ГОСТ Р 55999-2014 «Внутритрубное техническое диагностирование газопроводов. Общие требования» (п. 5.3).

Программное обеспечение

Для работы дефектоскопа применяется Программное обеспечение (далее - ПО) «ART Control». ПО «ART Control» является внешним программным продуктом, устанавливаемым на ПК оператора, служит для управления электронной аппаратурой дефектоскопа перед пропуском и после пропуска, для ее тестирования и настройки, отображения результатов измерений на экране персонального компьютера, передачи данных пропуска на внешние накопители.

Метрологически значимая часть не выделена, все ПО является метрологически значимым. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Для оценки результатов измерений используется ПО ART Scan Analysis Tool. ПО ART Scan Analysis Tool является внешним программным продуктом, устанавливаемым на ПК оператора, служит для отображения и анализа результатов измерений на экране персонального компьютера.

Метрологически значимая часть не выделена, все ПО является метрологически значимым. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1. Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ART Control	ART Scan Analysis Tool
Номер версии (идентификационный номер) ПО, не ниже	1.19.0	2.37.0
Цифровой идентификатор ПО	CACB866E	88B8BB5E

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений толщины стенки, мм	от 5 до 50
Пределы допускаемой абсолютной погрешности измерений толщины стенки, мм	±0,4
Диапазон измерений амплитуды полученных сигналов в диапазоне частот от 0,4 до 1,2 МГц, дБ	от 0 до 60
Пределы допускаемой абсолютной погрешности измерений амплитуды полученных сигналов в диапазоне частот от 0,4 до 1,2 МГц, дБ	±0,5
Диапазон измерений координат дефекта (вдоль оси трубы), мм	от 0 до 6000
Пределы допускаемой относительной погрешности измерений координат дефекта (вдоль оси трубы), %: от ближайшей контрольной точки после дефекта от ближайшей контрольной точки перед дефектом	и- н О
Диапазон измерений глубины дефекта, мм	от 1 до 50
Пределы допускаемой абсолютной погрешности измерений глубины дефекта, мм	±0,4
Диапазон измерений длины дефекта, мм	от 0 до 6000
Пределы допускаемой абсолютной погрешности измерений длины дефекта, мм	±10
Диапазон измерений ширины дефекта, мм	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений ширины дефекта, мм	±10

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Номинальный диаметр диагностируемого трубопровода, мм	1020
Рабочее давление в процессе диагностики, МПа (бар)	от 2 до 25 (от 20 до 250)
Количество устанавливаемых одометров, шт.	3
Количество дополнительных одометров в комплекте, шт.	3
Количество устанавливаемых преобразователей, шт.	640
Количество дополнительных преобразователей в комплекте, шт.	32
Габаритные размеры, не более: - длина, мм	8227
- диаметр, мм	1019
Масса, кг, не более	5350
Условия эксплуатации: - температура воздуха, °С	от -10 до +60
- относительная влажность воздуха (при 25 °С), %, не более	80
Маркировка взрывозащиты	1Ex ib IIA T3 Gb X

Знак утверждения типа

наносится на титульный лист паспорта методом печати. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Дефектоскоп внутритрубный	ART Scan	1 шт. зав.номер 48250A001
Комплект преобразователей		672 шт. (одновременно устанавливается 640 преобразователей)
Одометр		6 шт. (одновременно устанавливается 3 одометра)
Стенд испытательный	-	1 шт.*
Транспортная упаковка	-	1 шт.**
Паспорт	-	1 экз.
Методика поверки	-	1 экз.

* стенд используется для проведения заводских испытаний и первичной поверки. ** транспортная упаковка определяется требованиями заказчика.

Сведения о методиках (методах) измерений

приведены в разделе «Описание устройства» документа «Паспорт. Дефектоскоп внутритрубный ART Scan».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. No 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

ГОСТ Р 8.851-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц».

Правообладатель

«NDT Global AS», Норвегия

Адрес: Норвегия, Glasskaret 1, 5106 Oevre Ervik

Телефон: +4747666800

W eb -сайт: https://www.ndt-global.com

Изготовитель

«NDT Global AS», Норвегия

Адрес: Норвегия, Glasskaret 1, 5106 Oevre Ervik

Телефон: +4747666800

W eb -сайт: https://www.ndt-global.com

Испытательный центр

Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный проезд, д. 7с1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46

E-mail: info@a3-eng.com

Web-сайт: http://a3-eng.com

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц

RA.RU.312199

Диапазон температуры окружающей среды при определении метрологических характеристик от +15 до +35 °С.

Знак утверждения типа

наносится на руководство по эксплуатации типографским способом.
