МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

30 июня 2023 г.                                                            №       1368

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2023 г. № 1095 «Об утверждении типов средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 1 приложения к приказу от 29 мая 2023 г. № 1095 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2023 г. № 1368

Лист № 1 Регистрационный № 89164-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы углерода и серы LECO 844

Анализаторы углерода и серы LECO 844 (далее - анализаторы) предназначены для экспрессного измерения массовой доли (массы) углерода и серы в черных и цветных металлах, сталях, сплавах, горных породах, шлаках и других неорганических материалах различного происхождения.

Принцип действия анализаторов основан на сжигании образца в индукционной печи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.

Конструктивно анализаторы состоят из индукционной печи, аналитического блока, содержащего фильтры, химические поглотители для разделения образующихся газов, инфракрасных (ИК) детекторов и системы управления.

Навеска анализируемого вещества в керамическом тигле помещается в индукционную печь для сжигания в токе предварительно очищенного кислорода. При сжигании углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO, CO2, SO2. Полученная газовая смесь из индукционной печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе газовая смесь проходит через нагреваемый пылеулавливающий фильтр, затем через стеклянную трубку, заполненную перхлоратом магния, для удаления паров H2O, также образующихся при сжигании пробы. На втором этапе газовая смесь поступает на два ИК детектора для измерения содержания SO2. На третьем этапе газовая смесь проходит через каталитическую печь дожига, в которой СО переходит в СО2, а SO2 в SO3. Далее SO3 поглощается на целлюлозе (хлопковой вате) -заполнителе следующей стеклянной трубки и на окончательном этапе, уже только СО2 поступает на два ИК детектора для измерения массовой доли СО2.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерений включает следующие операции: взвешивание образца, размещение его в индукционную печь, затем автоматическое определение содержания серы и углерода, после чего пересчет содержания в массовую долю с учетом взятой для анализа массы навески. Результаты анализа выводятся на дисплей и могут быть распечатаны.

Анализаторы выпускаются в трех модификациях: CS844 (имеет каналы определения углерода и серы), C844 (имеет только канал определения углерода), S844 (имеет только канал определения серы).

Анализаторы могут быть доукомплектованы средствами автоматизации: системой автоматической подачи проб (автосамплер), системой автоматической чистки печи, средствами удаленного управления: регистрация проб и просмотра результатов измерений, а также средствами коммуникации для работы в составе роботизированных комплексов экспресс-лабораторий.

Маркировочная табличка с серийным номером расположена в правом верхнем углу передней стенки корпуса анализатора, за дверцей. Серийный номер имеет цифровой формат, нанесен типографским способом.

Общий вид анализатора представлен на рисунке 1. Общий вид анализатора с открытой дверцей и местом расположения маркировочной таблички представлен на рисунке 2.

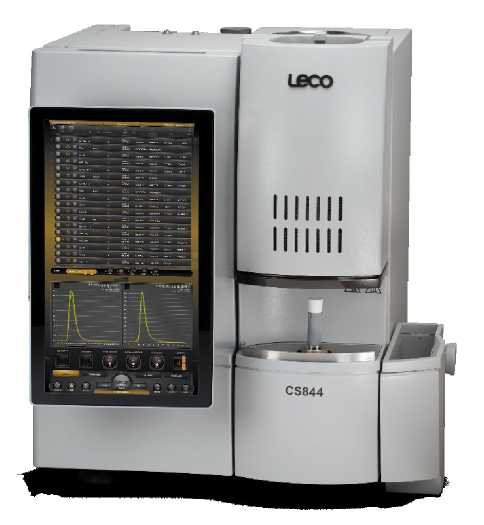

Рисунок 1 - Общий вид анализатора углерода и серы LECO 844

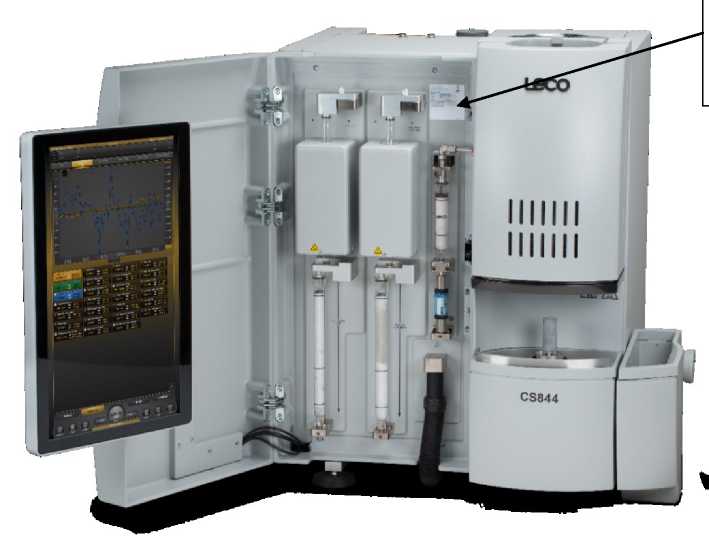

Место расположения маркировочной таблички

Рисунок 2 - Общий вид анализатора с открытой дверцей и местом расположения маркировочной таблички

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять настройку параметров анализа, контроль и сбор данных во время процесса измерений, обрабатывать и сохранять полученные результаты измерений, проводить их статистическую обработку и архивирование, передавать результаты измерений на принтер, экспортировать результаты измерений во внешние автоматические системы сбора и хранения данных. Так же программное обеспечение позволяет осуществлять удалённый мониторинг работы анализаторов через Интернет. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 8 «Теория работы» Руководства по эксплуатации/

Техническая документация «LECO Corporation», США/

«LECO Corporation», США

Адрес 3000 Lakeview Avenue Saint Joseph, MI 49085

«LECO Corporation», США

Адрес 3000 Lakeview Ave. Saint Joseph, MI 49085

Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
