МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 августа 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за испол1рни^да_?щ_Жйдак_ЖЫс_Кадляю'ра собой хранится в системе электронного документооборота

  Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О CLPTHOi'KATF ЭЕ

Сертификат: O29D1O9BOOOBAE27A64C995DDBO602O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

\________________________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 1999

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 1999

Лист № 1 Регистрационный № 50647-12 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные низкочастотные К2-93

Установка измерительная низкочастотная К2-93 предназначена для выполнения следующих функций:

- измерения коэффициента гармоник входного сигнала;

- измерения частоты входного сигнала;

- измерения среднеквадратического значения входного напряжения;

- формирования синусоидального сигнала;

- исследования формы входного сигнала;

- исследования спектра входного сигнала и измерения уровня спектральных составляющих;

- исследования формы амплитудно-частотных характеристик узлов и радиоэлектронной аппаратуры и измерения их параметров.

Принцип действия установки измерительной низкочастотной К2-93 основан на математической обработке оцифрованного входного сигнала. Обработка производится программируемой логической матрицей фирмы XILINX и процессором на ядре ARM7.

Установка измерительная низкочастотная К2-93 (далее - установка К2-93) представляет собой моноблок, выполненный в корпусе базовой несущей конструкции "Надел-85". Основные функциональные узлы прибора: преобразователь НЧ сигнала, НЧ синтезатор частоты, перестраиваемый режекторный фильтр, входное устройство, блок питания, плата процессора с клавиатурой и цветным индикатором.

По дискретным значениям оцифрованного входного сигнала рассчитывается среднеквадратическое значение напряжения и частота сигнала, затем производится быстрое преобразование Фурье, рассчитывается напряжение высших гармоник и первой гармоники, после чего вычисляется коэффициент гармоник как отношения среднеквадратического напряжения гармоник и среднеквадратического напряжения первой гармоники входного сигнала.

В случае малых значений Кг, входной сигнал пропускается через режекторный фильтр, настроенный на частоту входного сигнала, где обеспечивается частичное подавление первой гармоники сигнала. Полученный сигнал усиливается, оцифровывается, вычисляется напряжение высших гармоник и затем рассчитывается коэффициент гармоник входного сигнала.

Результат измерения выводится на цветной жидкокристаллический индикатор, там же индицируются относительные уровни первых десяти гармоник сигнала в виде диаграммы.

В режиме анализатора спектра после оцифровки входного сигнала и быстрого преобразования Фурье полученный спектр сигнала выводится на цветной жидкокристалический индикатор.

В режиме осциллографа отсчёты сигнала масштабируются и выводятся на индикатор. Синхронизация осциллографа осуществляется блоком синхронизации, расположенным в программируемой логической матрице фирмы XILINX.

В режиме измерения амплитудно-частотной характеристики исследуемой цепи производится свипирование частоты генератора низкой частоты с одновременным измерением уровня напряжения на выходе исследуемой цепи.

Результаты измерения выводятся на цветной жидкокристаллический индикатор в виде графика.

Генератор низкой частоты работает по принципу прямого цифрового синтеза.

Управление режимами измерения, вывод данных, математическая обработка результатов измерений, реализация алгоритмов калибровки, выполняются процессором на ядре ARM7. Отображение информации осуществляется встроенным цветным дисплеем.

Установка К2-93 обеспечивает свои технические характеристики при работе на симметричные/несимметричные входы и выходы.

Общий вид установки К2-93 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

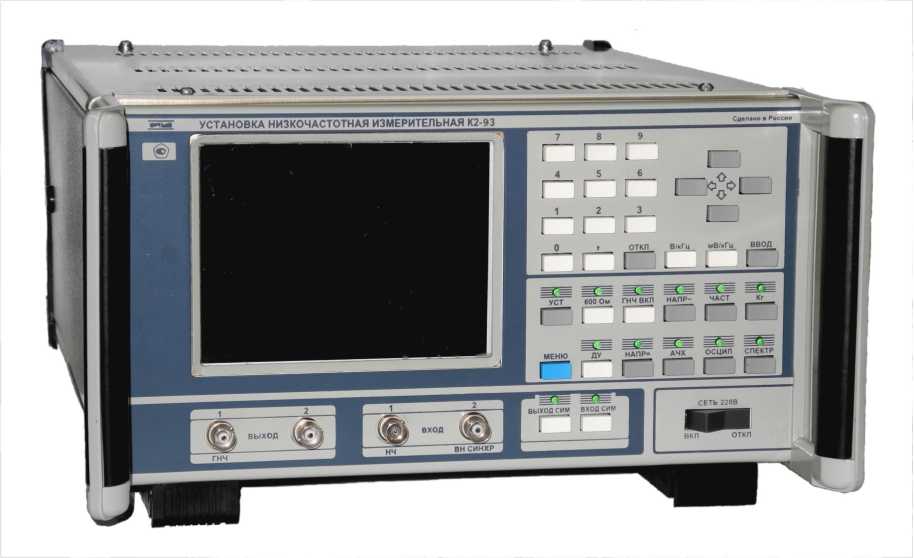

Рисунок 1 - Общий вид установки измерительной низкочастотной К2-93

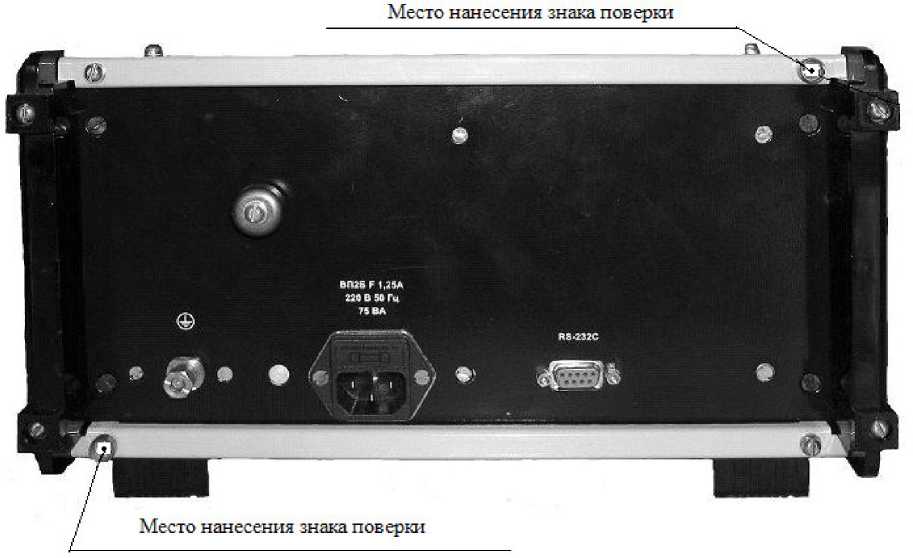

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Выполнение алгоритма функционирования установки К2-93 осуществляется программным обеспечением без использования операционной системы. Программное обеспечение установки К2-93 имеет структуру с разделением на метрологически значимую и метрологически незначимую части. В установке К2-93 предусмотрены способы идентификации файла метрологически значимой части ПО, расчета его контрольной суммы, и оценка его по критериям целостности и аутентичности.

ПО обеспечивает работу установки К2-93 в режиме дистанционного управления по каналу RS-232.

В установке К2-93 обеспечены меры защиты программного обеспечения от преднамеренного и непреднамеренного изменения:

- пользователь не имеет возможности обновления или загрузки новых версий ПО;

- в режиме внешнего управления реализовано однозначное назначение каждой команды в соответствии с руководством по эксплуатации, поэтому невозможно подвергнуть ПО установки искажающему воздействию через интерфейсы пользователя и интерфейсы связи;

- в процессе работы в установку К2-93 невозможно ввести данные измерений, полученные вне установки, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения;

- без нарушения целостности конструкции установки и пломб невозможно удаление запоминающего устройства, или его замена другим устройством.

Метрологические характеристики нормированы с учётом влияния программного обеспечения.

Уровень защиты ПО установки К2-93 соответствует уровню «средний» в соответствии с Р.50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на переднюю панель установки К2-93 методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность установки измерительной низкочастотной К2-93

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ШИУЯ.411167.006 ТУ «Установка измерительная низкочастотная К2-93». Технические условия.

Филиал акционерного общества «Корпорация космических систем специального назначения «Комета» - «Конструкторское бюро измерительных приборов «Квазар»

(Филиал АО «Корпорация «Комета» - «КБ «Квазар»)

ИНН 7723836671

Адрес: 603022, Россия, г. Нижний Новгород, Окский съезд, д. 2А

Телефон (831) 466-67-60, факс (831) 465-41-42

Web-сайт: www.кvazar.nnov.ru

E-mail: kvazar@corpkometa.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (831) 428-78-78, факс (831) 428-57-48

Web-сайт: www.nncsm.ru

Е-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 1999

Лист № 1 Регистрационный № 52875-13 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления высокотемпературные ДДВС-РТМ

Датчики давления высокотемпературные ДДВС-РТМ предназначены для измерения избыточного давления в натриевых трубопроводах I и II контура, сосудах II контура и раздающем коллекторе ПГ РУ БН-800 и для формирования информационных сигналов, соответствующих измеряемому давлению.

Датчики предназначены для использования в системах автоматического контроля параметров объектов.

Датчики имеют исполнения ДДВС-РТМ - 0,4, ДДВС-РТМ - 1,0, ДДВС-РТМ - 1,6, отличающиеся верхним пределом измерения давления.

Датчики являются составными изделиями, содержащими измерительный преобразователь избыточного давления ПДИ-РТМ и блок преобразования сигналов БПС-РТМ.

Функциональные блоки датчика соединяются между собой кабелем линии связи на объекте эксплуатации (линия связи в комплект поставки датчика не входит).

Принцип действия датчика основан на преобразовании измеряемого избыточного давления в электрический сигнал, формируемый индукционным преобразователем ПДИ-РТМ, с последующей обработкой сформированного сигнала и его преобразованием в выходные сигналы.

Преобразователь ПДИ-РТМ содержит разделительное устройство и дифференциально-трансформаторный преобразователь давления. Мембрана разделительного устройства отделяет измеряемую среду от разделительной жидкости - эвтектического сплава (калий -натрий).

Передача давления к чувствительному элементу, состоящему из сильфона и измерительной пружины, осуществляется через капилляр, помещенный в защитную трубку. Чувствительный элемент жестко связан с плунжером дифференциального трансформатора. Питание обмотки возбуждения дифференциального трансформатора осуществляется от блока БПС-РТМ. При воздействии измеряемого давления на чувствительный элемент плунжер дифференциального трансформатора перемещается относительно его электромагнитной нейтрали, в результате чего на выходе дифференциального трансформатора формируется напряжение переменного тока с амплитудой, пропорциональной измеряемому давлению.

Блок преобразования сигналов БПС-РТМ, выполненный на микропроцессорной элементной базе, обеспечивает питание преобразователя ПДИ-РТМ, воспринимает его выходной сигнал, соответствующий измеряемому давлению, выполняет необходимую обработку этого сигнала и формирует выходные сигналы, соответствующие измеряемому давлению. В блоке БПС-РТМ обеспечен автоматический контроль его исправности и отсутствия повреждений в линии его связи с преобразователем ПДИ-РТМ.

Блок БПС-РТМ предназначен для установки в аппаратный шкаф (шкаф фирмы Rittal).

Фотография общего вида датчика и элементы пломбирования его функциональных блоков приведены на рисунках 1, 2.

Рисунок 1 - Общий вид датчика

Навесные металлические пломбы предприятия-изготовителя

Пломбы предприятия-изготовителя на корпусе блока

Блок БПС-РТМ

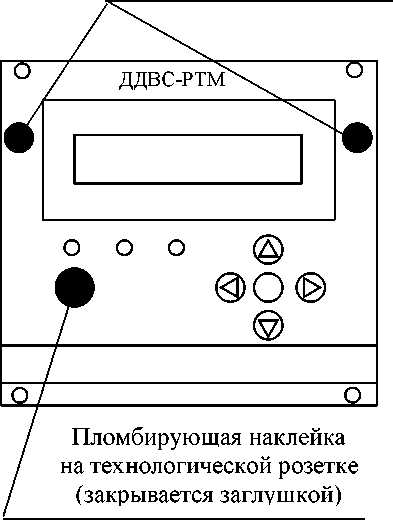

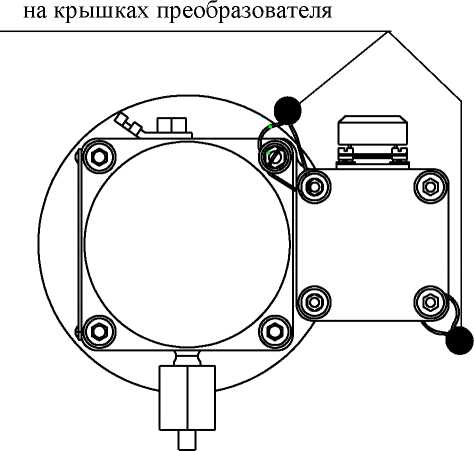

Рисунок 2 - Элементы пломбирования функциональных блоков датчика

Программное обеспечение датчика выполняет следующие функции:

- преобразование выходного сигнала преобразователя ПДИ-РТМ, соответствующего измеряемому давлению, в выходной сигнал постоянного тока с диапазоном изменения от 4 мА до 20 мА и в выходной цифровой сигнал, передаваемый по интерфейсу RS-485 в контроллер верхнего уровня;

- автоматическая диагностика и идентификация неисправностей (ошибок), возникающих в функциональных блоках датчика и линии их связи, с формированием выходного релейного сигнала при неисправности в датчике и цифрового сигнала о неисправности, передаваемого по интерфейсу RS-485;

- вывод информации об измеряемом давлении и о возникающих ошибках на табло индикации блока БПС-РТМ.

Идентификационные данные программного обеспечения приведены в таблице 1.

Программное обеспечение датчика соответствует уровню защиты "С" в соответствии с МИ 3286-2010.

Защита от непреднамеренных и преднамеренных изменений обеспечивается:

- пломбированием разборных изделий корпуса блока БПС-РТМ, блокирующим доступ к внутреннему соединителю, который используется при программировании микроконтроллера блока;

- пломбированием технологического соединителя на передней панели блока БПС-РТМ;

- отсутствием возможности воздействия на программное обеспечение датчика, связанное с метрологическими характеристиками и функционированием датчика, со стороны внешнего контроллера верхнего уровня по интерфейсу RS-485 (любая технологическая программа потребителя, инсталлированная в контроллер верхнего уровня, допускает только считывание транслируемой информации).

Метрологические и технические характеристики датчиков приведены в таблице 2.

Таблица 2

наносится на табличке, прикрепленной к блоку БПС-РТМ, и на титульные листы основных эксплуатационных документов.

Комплектность средства измерений Комплект поставки датчика приведен в таблице 3.

Таблица 3

изложены в документе "Датчик давления высокотемпературный ДДВС-РТМ. Руководство по эксплуатации СИКТ.408228.005 РЭ", раздел 3.

ГОСТ 29075-91. Системы ядерного приборостроения для атомных станций. Общие требования;

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 50746-2000. Совместимость технических средств электромагнитная. Технические средства для атомных станций. Технические требования и методы испытаний;

ГОСТ 22520-85. Датчики давления, разрежения и разности давлений

с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

ТУ 4212-216-00229792-2009. Датчики давления высокотемпературные ДДВС-РТМ. Технические условия.

Акционерное общество «Научно-исследовательский институт теплоэнергетического приборостроения» (АО «НИИТеплоприбор»)

ИНН 7717546420

Адрес:129085, Москва, проспект Мира, 95.

Телефон (495) 615-21-90, факс (495) 615-78-00

E-mail: info@niiteplopribor.ru.

Государственный центр испытания средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Адрес:141570, Московская обл., Солнечногорский р-н, п/о Менделеево.

Телефон/факс (495) 744-81-79

E-mail: pressure@vniiftri.ru

Уникальный номер в реестре аккредитованных лиц № 30002-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 1999

Лист № 1 Регистрационный № 54335-13 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры индуктивные Квант-10ЭМ

Уровнемеры индуктивные Квант-10ЭМ (далее - уровнемеры) предназначены для измерений уровня жидкого натрия в реакторах атомных энергетических установок на быстрых нейтронах, а также в баках главных циркуляционных насосов (ГЦН) 1-го и 2-го контура.

Уровнемеры состоят из:

• - первичного преобразователя (ИИ) Квант-10В-П11М (Квант-10В-П15М, Квант-10В - П16М);

• - электронного преобразователя (ЭИ) Квант-10В-ЭП-М.

В зависимости от диапазона и пределов допускаемой погрешности измерений уровнемеры выпускаются в трех исполнениях Квант-10ЭМ-11, Квант-10ЭМ-15 и Квант-10ЭМ-16.

ИИ устанавливаются на объект в разделительные чехлы и не имеют непосредственного контакта с измеряемой средой. ЭИ выполнены как вставные блоки и устанавливаются в шкафы вторичной аппаратуры.

ИИ уровнемера (рис. 1) представляет собой набор измерительных мостов, питающихся от ЭИ переменным током. Верхние плечи каждого моста состоят из сигнальной и опорной катушек индуктивности, которые располагаются в погружаемой части ИИ. Нижние плечи моста состоят из подстроечных (балансировочных) катушек, расположенных в головной части ИИ.

Иринцип действия уровнемера основан на изменении индуктивности измерительной катушки при охвате ее проводящей средой, что приводит к разбалансировке соответствующего моста и росту переменного напряжения на его выходе.

ИИ сконструирован таким образом, что уровнемер начинает измерения не с нулевого уровня среды, а с расположенного выше нижнего края ИИ на 75 мм для Квант-10ЭМ-11 и на 68 мм для других исполнений. Этот уровень является нижним пределом (нулем) диапазона измерений.

Ири протечке измеряемой среды внутрь разделительного чехла ИИ выдает в ЭИ сигнал в виде короткого замыкания контрольной цепи.

ЭИ (рис. 2) представляет собой микроконтроллерный блок, осуществляющий периодический опрос сигналов с измерительных мостов ИИ, их аналого-цифровое преобразование, программную обработку и цифро-аналоговое преобразование для формирования выходных токов, пропорциональных измеренному уровню.

ЭП обеспечивает:

• - выдачу выходных сигналов постоянного тока (4^20) мА, пропорциональных измеряемому уровню;

• - цифровую индикацию измеряемого уровня и другой служебной информации;

• - выдачу релейных сигналов о достижении измеряемым уровнем заданных значений по двум независимым каналам;

• - выдачу релейного сигнала о протечке измеряемой среды внутрь разделительного чехла;

• - обмен информацией с контроллером верхнего уровня по интерфейсу RS-485.

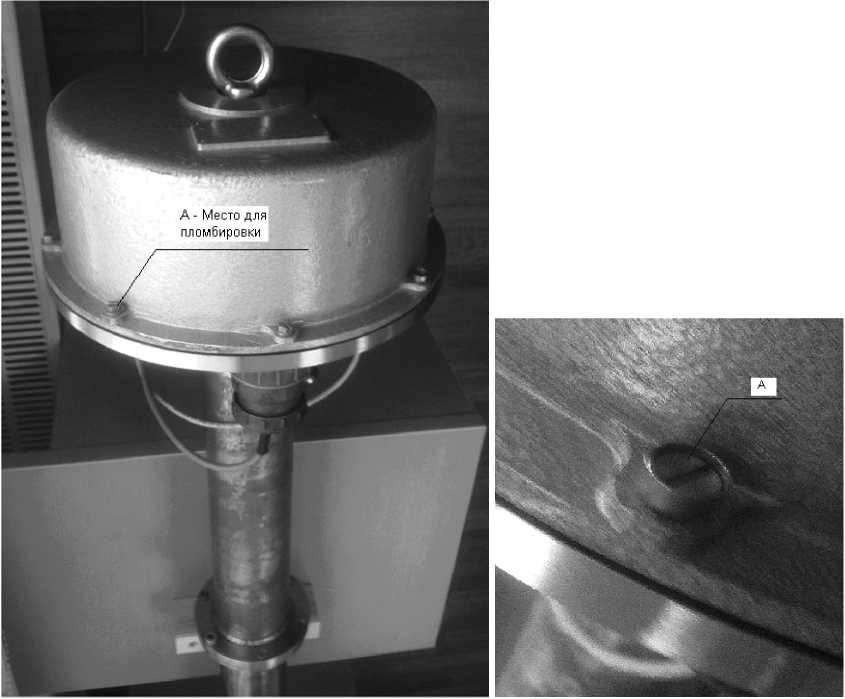

Рис. 1. Первичный преобразователь уровнемера индуктивного КВАНТ-10ЭМ

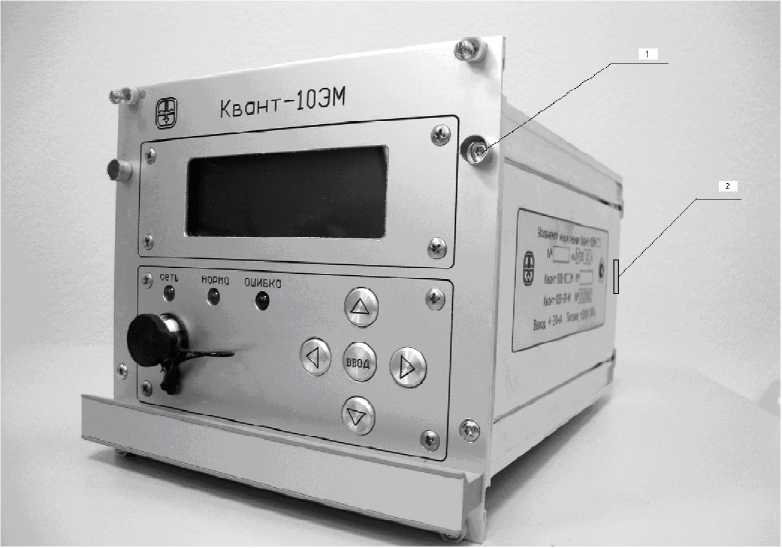

Рис.2. Электронный преобразователь уровнемера индуктивного Квант-10ЭМ:

1 - места установки пломб на лицевую панель ЭП; 2 - места установки пломбировочных наклеек на заднюю панель ЭП.

Программное обеспечение (ПО) уровнемера является встроенным (зашитым в память МК ЭП), все программное обеспечение рассматривается как метрологически значимое.

ПО обеспечивает цифровую обработку микроконтроллером ЭП сигналов с ПП для вычисления уровня измеряемой среды (по заданному алгоритму), а также выполнение автоматического контроля ошибок (неисправностей) ПП и ЭП, среди которых:

• - неисправности в цепи питания электрических мостов (обрыв и КЗ);

• - отсутствие или понижение сетевого питания до недопустимого для функционирования ЭП уровня;

• - неисправности (обрыв или КЗ) катушек в мостах Ш1;

• - снижения уровня измеряемой среды до значения нижней уставки (НУ);

• - повышения уровня измеряемой среды до значения верхней уставки (ВУ);

• - наличие протечки измеряемой среды - жидкого натрия в полость защитного чехла 11;

• - неисправности схемы ЭП.

• - Информация о наличии ошибок в работе уровнемера выводится либо в виде релейных команд, либо в виде сообщения на индикатор ЭП, а с помощью интерфейса RS485 - на экран монитора персонального компьютера системы контроля верхнего уровня.

При нормальной работе уровнемера на панели ЭП горит светодиод "НОРМА", а светодиод "ОШИБКА" погашен. При наличии какой-либо ошибки загорается светодиод "ОШИБКА", а светодиод "НОРМА" гаснет.

Идентификационные параметры программного обеспечения уровнемера индуктивного Квант-10-ЭМ приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010-"С".

Указанный уровень защиты от непреднамеренных и преднамеренных изменений обеспечивается:

• - пломбированием разборных частей корпуса Ш1 (рис. 1);

• - пломбированием разборных частей корпуса ЭП (рис. 2), блокирующих доступ к внутреннему соединителю, который используется при программировании микроконтроллера ЭП;

• - пломбированием технологического соединителя (XS1) на передней панели ЭП;

• - отсутствием возможности воздействия на программное обеспечение, связанное с метрологическими характеристиками и функционированием уровнемера, со стороны внешнего контроллера системы верхнего уровня по интерфейсу RS-485 (любая технологическая программа потребителя, инсталлированная в контроллер верхнего уровня, допускает только считывание транслируемой информации).

Метрологические и технические характеристики

Габаритные размеры 1И1 (L-длина, D-диаметр)

Габаритные размеры ЭП

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на ЭП на левую боковую сторону корпуса методом трафаретной печати.

Комплектность средства измерений

П р и м е ч а н и е - Поз. 5-9 по 1 шт. на партию (по договору поставки)

приведены в руководстве по эксплуатации СИКТ.407623.004 РЭ.

Технические условия ТУ 4214-217-00229792-2009.

Акционерное общество «Научно-исследовательский институт теплоэнергетического приборостроения» (АО «НИИТеплоприбор»)

ИНН 7717546420

Адрес:129085, Москва, пр. Мира, 95

тел.: 615-21-90, факс: 615-78-00

E-mail: info@niiteplopribor.ru.

Государственный центр испытания средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес:119361, Москва, ул. Озерная, 46

тел. +7(495) 437-57-77, факс +7(495) 437-56-66

E-mail: office@vniims.ru

Уникальный номер в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 1999

Лист № 1

Регистрационный № 68942-17 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

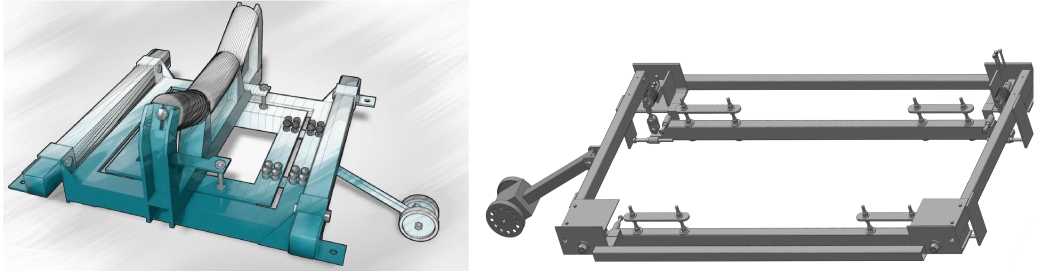

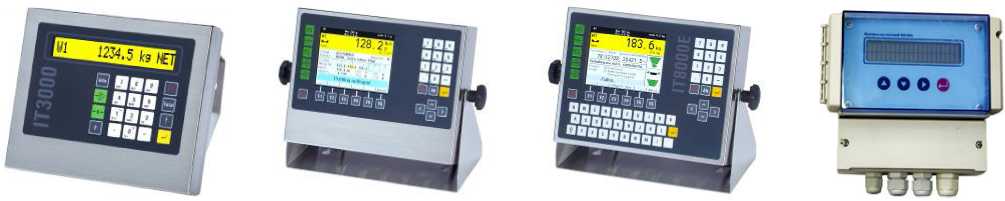

Весы непрерывного действия конвейерные ВКА

Весы непрерывного действия конвейерные ВКА (далее - весы) предназначены для измерений массы.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающей под действием силы тяжести пропускаемого через весы материала, в аналоговый электрический сигнал, пропорциональный линейной плотности транспортируемого по конвейерной ленте материала. Далее этот сигнал и сигнал, поступающий с импульсного датчика скорости (далее - ДС), подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами весов. Значения производительности весов, линейной плотности материала, скорости конвейерной ленты и суммарной массы материала, взвешенного на весах, выводится на дисплей суммирующего устройства.

Весы состоят из взвешивающего модуля и суммирующего устройства (далее - прибора).

Взвешивающий модуль встраивается в став конвейера и состоит из ДС и грузоприемного устройства (далее - ГПУ), представляющего собой рамную конструкцию (далее - рама ГПУ) с опирающимися на нее одной, двумя или тремя роликоопорами. Рама ГПУ, в зависимости от модификации весов, может быть выполнена в одном из следующих исполнений:

- опирается непосредственно на четыре датчика или

- сторона, перпендикулярная направлению движения конвейерной ленты, крепится к поперечной балке опорной рамы конвейера при помощи рессор, а вторая, противоположная первой, опирается на один, два или три датчика.

Сигнальные кабели датчиков и ДС подключены к прибору через соединительную коробку.

Датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации Н8С (Госреестр № 55371-13);

• - датчики весоизмерительные тензорезисторные Т (Госреестр № 53838-13);

• - датчики весоизмерительные тензорезисторные С и Н, модификации Н (Госреестр № 53636-13);

• - датчики весоизмерительные тензорезисторные Bend Beam, модификации ВМ11, HM11, L6W (Госреестр № 55198-13);

• - датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-13);

• - датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации SQB (Госреестр № 57673-14).

Приборы, используемые в составе весов:

• - приборы весоизмерительные IT, модификации IT3000M,  IT6000E,  IT8000E

(Госреестр № 63833-16);

• - электронный весоизмерительный прибор КВ-006, изготовитель ООО «ЗВО», г. Магнитогорск.

Модификации весов имеют обозначение вида: ВКА-1 l-Z-Т-Ех. где:

Н - условное обозначение ширины ленты конвейера согласно таблице 4;

Z - условное обозначение модификации датчиков используемых в составе весов: 1 (датчики Н8С); 2 (датчики Т); 3 (датчики Н); 4 (датчики ВМ11); 5 (датчики HM11); 6 (датчики L6W); 7 (датчики Z6); 8 (датчики SQB);

Т - значение пределов допускаемых погрешностей весов, %: 0,5; 1; 1,5; 2;

Ех - условное обозначение модификации во взрывозащищенном исполнении (сертификат № RU C-RU.MH04.B.00515).

Общий вид ГПУ весов представлен на рисунке 1, приборов - на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Рисунок 1 - Общий вид ГПУ весов

IT3000M             IT6000E             IT8000E            КВ-006

Рисунок 2 - Общий вид приборов весов

IT3000M; IT6000E; IT8000E

Рисунок 3 - Схема пломбировки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма)

Программное обеспечение (далее - ПО) весов является встроенным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при включении весов. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам настройки и регулировки, а также измерительной информации, используется переключатель настройки и регулировки, расположенный внутри пломбируемого корпуса прибора.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Пределы допускаемой погрешности весов, % от измеряемой массы:±0,5; ±1; ±1,5; +2,0*

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

*Определяются при первичной поверке на месте эксплуатации весов.

Таблица 4 - Габаритные размеры и масса ГПУ

наносят на маркировочную табличку, расположенную на корпусе прибора и/или на ГПУ весов, фотохимическим способом, а так же типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в эксплуатационном документе.

ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования»;

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»;

ГОСТ 8.005-2002 «Весы непрерывного действия конвейерные. Методика поверки»;

ТУ4274-004-34523086-2016 «Весы непрерывного действия конвейерные ВКА. Технические условия».

Общество с ограниченной ответственностью «Завод весового оборудования» (ООО «ЗВО») ИНН 7456022405

Юридический адрес: 453510, Республика Башкортостан, г. Белорецк, ул. Тюленина, д. 14, литер А, комната 17

Почтовый адрес: 53500, Республика Башкортостан, г. Белорецк, ул. Ленина, д. 41, а/я 3

Телефон/факс: (34792) 4-82-66, 4-47-80

Web-сайт: uzvo.ru

E-mail: info@uzvo.ru, umi.info@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.
