МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2339 № ______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполубйисМ Настоящего Приказа оставЛйклза собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документообороте) Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 029D109BOOOBAE27AMC995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 ДО 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» сентября 2022 г. № 2339

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» сентября 2022 г. № 2339

Лист № 1 Регистрационный № 52114-12 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры гамма-излучения наручные ДКГ-РМ1603А, ДКГ-РМ1603В

Дозиметры гамма-излучения наручные ДКГ-РМ1603А, ДКГ-РМ1603В (далее по тексту - приборы) предназначены для непрерывного измерения мощности амбиентного эквивалента дозы H^{& *}(10) и амбиентного эквивалента дозы H ^*(10) гамма- и рентгеновского (далее по тексту - фотонного) излучений.

Принцип действия приборов основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычисления мощности амбиентного эквивалента дозы (далее по тексту - МЭД) и амбиентного эквивалента дозы (далее по тексту -ЭД) по специальному алгоритму. Время измерения МЭД выбирается автоматически с учетом допустимой статистической погрешности.

Управление всеми режимами работы приборов осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов, ведет обработку поступающей информации, осуществляет вывод результатов измерения или режимов работы на цифровой жидкокристаллический индикатор, управляет работой схемы обеспечения работоспособности детектора, выдаёт сигнал на звуковой сигнализатор в случаях, предусмотренных алгоритмом работы, контролирует состояние элементов питания и управляет процессом обмена информацией.

В качестве детектора гамма-излучения используется энергокомпенсированный счетчик Гейгера-Мюллера.

Питание приборов осуществляется от элемента питания типа CR2032 напряжением 3 В.

Конструктивно приборы выполнены в виде наручных часов, на лицевой части которых расположены три кнопки управления, жидкокристаллический индикатор и приёмопередающие фотоэлементы инфракрасного канала связи. С помощью кнопок управления осуществляется управление режимами работы и подсветка цифрового индикатора. Приборы могут использоваться для индикации времени в часах, минутах, секундах, днях недели, для индикации числа и месяца, а также в качестве будильника, таймера и секундомера.

Дозиметр гамма-излучения наручный ДКГ-РМ1603В отличается от дозиметра гамма-излучения наручного ДГГ-РМ1603А расширенным диапазоном измерения МЭД.

Внешний вид приборов представлен на рисунке 1.

Рис. 1. Внешний вид дозиметров ДКГ-РМ1603А, ДКГ-РМ1603В

Дозиметры ДКГ-РМ1603А и ДКГ-РМ1603В имеют встроенное программное обеспечение (ПО), реализованное на плате микропроцессора в корпусе приборов. Встроенное ПО осуществляет обмен информацией с ПК по специальной коммуникационной программе, поставляемой на CD с помощью адаптера ИК канала связи, по протоколу обмена совместимому с IrDA интерфейсом. Встроенное ПО обеспечивает выполнение следующих функций:

• - режим индикации МЭД или ЭД. В этом режиме должно осуществляться переключение цифровой индикации непрерывно измеряемых значений МЭД, ЭД и времени набора ЭД в часах, а также индикация на аналоговой шкале значений МЭД;

• - режим будильника. В режиме будильника должно осуществляться включение звукового сигнала в установленное время, а также индикация установленного времени будильника;

• - режим таймера. В режиме таймера должен осуществлять пуск и останов таймера, а также индицирование отсчитываемого таймером времени;

• - режим секундомера. В режиме секундомера должен осуществляться пуск секундомера, остановка секундомера, а также обнуление показаний секундомера;

• - режим часы - календарь. В режиме часы - календарь должно осуществляться переключение индикации часы, минуты, секунды, день недели, число или год, месяц, день недели, число;

• - режим установок. В режиме установок должны осуществляться установки конкретных значений параметров в каждом из основных режимов.

Метрологически значимым является встроенное ПО дозиметров ДКГ-РМ1603А, ДКГ-РМ1603В.

Коммуникационная программа позволяет с ПК считывать информацию приборов, проводить настройку параметров приборов, а также обеспечивает исключение возможности несанкционированного доступа к настроечным параметрам и результатам работы приборов с помощью задания различного уровня доступа с помощью паролей.

Конструкция дозиметров ДКГ-РМ1603А, ДКГ-РМ1603В обеспечивает ограничение доступа к метрологически значимой части ПО методом опломбирования в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажениям результатов измерений.

ПО зашивается на стадии производства. В процессе прошивки ПО устанавливается бит защиты от записи (пережигаются встроенные в микропроцессор перемычки).

Идентификационные данные ПО дозиметров ДКГ-РМ1603А, ДКГ-РМ1603В, подлежащие внесению в описание типа, представлены в таблице 1.

Таблица 1

* - ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО нет.

В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО дозиметров ДКГ-РМ1603А, ДКГ-РМ1603В от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Основные метрологические и технические характеристики дозиметров ДКГ-РМ1603А, ДКГ-РМ1603В приведены в таблице 2.

Таблица 2

наносится на титульный лист Руководства по эксплуатации Дозиметров гамма-излучения наручных ДКГ-РМ1603А, ДКГ-РМ1603В.

Комплект поставки дозиметров гамма-излучения наручных ДКГ-РМ1603А, ДКГ-РМ1603В приведен в Таблице 3.

Таблица 3

• ¹⁾ Допускается применение других элементов питания, аналогичных по параметрам.

• ²⁾ Входит в состав СУДЕ 412113.000.01РЭ (Раздел 5).

• ³⁾ Поставляется по требованию потребителя, по отдельному заказу.

• ⁴⁾ Поставляется по требованию потребителя, по отдельному заказу.

Методики измерений изложены в документе «Дозиметры гамма-излучения наручные

ДКГ-РМ1603А, ДКГ-РМ1603В. Руководство по эксплуатации» СУДЕ.412113.000.01РЭ.

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ 8.034-82 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;

СУДЕ.412113.000.01РЭ «Дозиметры гамма-излучения наручные ДКГ-РМ1603А, ДКГ-РМ1603В. Руководство по эксплуатации».

Общество с ограниченной ответственностью «СофтЭксперт» (ООО «СофтЭксперт») ИНН 7710591270

Адрес: 141595, Московская область, г. Солнечногорск, д. Ложки, территория «Индустриальный парк «Есипово», строение 17А/2, помещение 19

Тел.: (499) 214-07-83, (495) 287-49-05

www.soft-exp.com

e-mail: expert@soft-exp.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»)

ИНН 7809022120

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Тел. (812) 251-76-01, факс (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» сентября 2022 г. № 2339

Лист № 1 Регистрационный № 62136-15 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-сигнализаторы поисковые ИСП-РМ1401К-01М

Измерители-сигнализаторы поисковые ИСП-РМ1401К-01М (далее измерители-сигнализаторы ИСП-РМ1401К-01М) предназначены для измерения мощности амбиентного эквивалента дозы гамма-излучения, H^{& *}(10), и регистрации средней скорости счета гамма- и нейтронного излучений с целью поиска (обнаружения и локализации) радиоактивных и ядерных материалов.

Принцип действия измерителей-сигнализаторов ИСП-РМ1401К-01М основан на том, что под действием гамма- или нейтронного излучения соответствующий детектор прибора регистрирует это излучение и преобразует его в электрические импульсы, которые затем обрабатываются в зависимости от выбранного режима работы прибора.

Измеритель-сигнализатор ИСП-РМ1401К-01М состоит из детекторов гамма- и нейтронного излучений и блока обработки. Детекторами гамма-излучения являются сцинтиллятор на основе CsI(Tl) и газоразрядный счетчик Гейгера-Мюллера, детектор нейтронного излучения - счетчик тепловых нейтронов на основе He-3.

Блок обработки осуществляет тестирование прибора, управляет режимами работы, производит математическую обработку сигналов, выводит информацию на жидкокристаллический индикатор (далее - ЖКИ), управляет световой, звуковой и вибрационной сигнализацией, осуществляет связь с персональным компьютером.

В режиме измерения осуществляется подсчет числа импульсов, поступающих от детектора гамма-излучения, и вычисление мощности амбиентного эквивалента дозы гамма-излучения, H^{& *}(10) (далее - МЭД), мкЗв/ч.

В режиме поиска осуществляется сравнение числа импульсов в единицу времени, поступающих от детекторов гамма- или нейтронного излучения, с пороговыми значениями, определенными на основе значений фона внешнего гамма-излучения или нейтронного излучения, измеренных при калибровке прибора, и установленных коэффициентов.

Срабатывание световой, звуковой и вибрационной сигнализации осуществляется при превышении установленного порогового значения.

Для повышения чувствительности сигнализатора к нейтронному излучению используется камера-замедлитель, поставляемая по отдельному заказу.

Конструктивно прибор выполнен в виде портативного моноблока и может эксплуатироваться службами контроля соблюдения норм и условий радиационной безопасности на рабочих местах, в смежных помещениях и санитарнозащитных зонах при разработке, производстве и эксплуатации приборов и установок, являющихся источниками ионизирующего излучения, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией источников ионизирующих излучений.

Прибор имеет клипсу и может крепиться на элементах одежды. Для удобства работы в труднодоступных местах прибор может устанавливаться на удлинительную штангу.

Измеритель-сигнализатор может работать в режиме связи с персональным компьютером (далее - ПК) по каналу связи типа USB с помощью специализированного программного обеспечения (далее - ПО), входящего в комплект поставки прибора. При работе в режиме связи с ПК пользователь может: зарегистрировать принадлежность сигнализатора конкретному пользователю; запомнить время выдачи и время возврата сигнализатора; считать информацию из памяти сигнализатора, включая историю его работы; изменить настройки прибора.

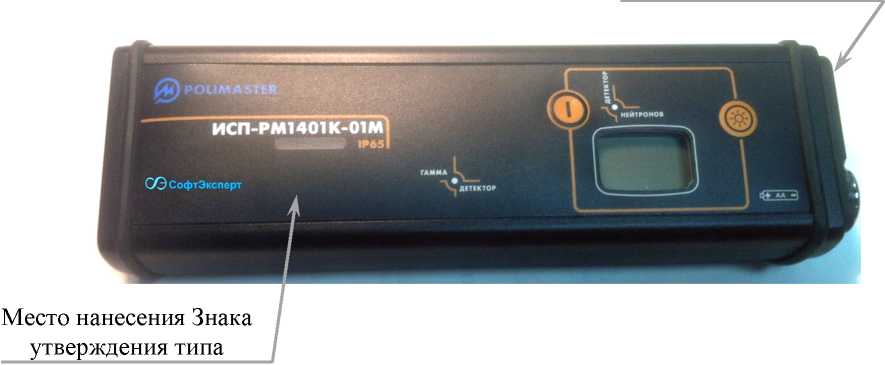

Измеритель ИСП-РМ1401К-01М представлен на рисунке 1.

Место пломбирования

Рисунок 1 - Измеритель-сигнализатор поисковый ИСП-РМ1401К-01М

Программное обеспечение (ПО) измерителя-сигнализатора ИСП-РМ1401К-01М состоит из встроенного и внешнего. Встроенное ПО установлено в блоке обработки измерителя-сигнализатора. Внешнее ПО РМ1401К-01М Data Processing Software поставляется на компакт-диске, устанавливается на ПК и используется при подключении прибора к ПК по каналу связи USB.

Встроенное ПО управляет настройками и работой измерителя-сигнализатора, обеспечивает самотестирование прибора, математическую обработку, накапливание и сохранение результатов измерений.

Внешнее ПО позволяет считывать информацию из памяти измерителя-сигнализатора, включая историю его работы, и изменять настройки прибора.

Метрологически значимым является встроенное ПО измерителя-сигнализатора ИСП-РМ1401К-01М.

Идентификационные данные встроенного ПО измерителя-сигнализатора ИСП-РМ1401К-01М представлены в таблице 1.

Таблица 1

Примечания: 1) Номер версии не ниже указанного в таблице.

2) Встроенное ПО устанавливается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.

В ПО измерителя-сигнализатора ИСП-РМ1401К-01М защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется: автоматическим контролем целостности ПО (самотестирование).

В соответствии с Р 50.2.077-2014 уровень защиты встроенного и внешнего ПО измерителя-сигнализатора ИСП-РМ1401К-01М от непреднамеренных и преднамеренных изменений соответствует уровню «средний».

Основные метрологические и технические характеристики измерителя ИСП-РМ1401К-01М приведены в таблице 2.

Таблица 2

Лист № 5

Всего листов 7

Характеристики источников гамма-излучения в движении, которые обнаруживаются измерителем-сигнализатором ИСП-РМ1401К-01М, указаны в таблице 3.

Таблица 3

наносится типографским способом в левый верхний угол титульного листа документа «Измеритель-сигнализатор поисковый ИСП-РМ1401К-01М. Руководство по эксплуатации СУДЕ.412113.002.01 РЭ» и методом шелкографии на пленочную этикетку, клеящуюся на корпус измерителя-сигнализатора.

В комплект измерителя-сигнализатора ИСП-РМ1401К-01М входят составные части и эксплуатационная документация, указанные в таблице 4.

Таблица 4

Примечание - Комплектация поставляемых измерителей ИСП-РМ1401К-01М согласуется при заказе.

«Измеритель-сигнализатор поисковый ИСП-РМ1401К-01М. Руководство по эксплуатации СУДЕ.412113.002.01 РЭ».

ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний;

ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений;

ГОСТ 8.031-82 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов;

ГОСТ 8.355-79 Радиометры нейтронов. Методы и средства поверки; «Измеритель-сигнализатор поисковый ИСП-РМ1401К-01М. Технические условия СУДЕ 412113.002.01».

Общество с ограниченной ответственностью «СофтЭксперт» (ООО «СофтЭксперт») ИНН 7710591270

Адрес: 141595, Московская область, г. Солнечногорск, д. Ложки, территория «Индустриальный парк «Есипово», строение 17А/2, помещение 19

Тел.: (499) 214-07-83, (495) 287-49-05

www.soft-exp.com

e-mail: expert@soft-exp.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»)

ИНН 7809022120

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Тел. (812) 251-76-01, факс (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
