Программное обеспечение

Мультиметры имеют встроенное программное обеспечения (ПО). Его характеристики приведены в таблице 1.

Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.

Таблица 1

специальных средств от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

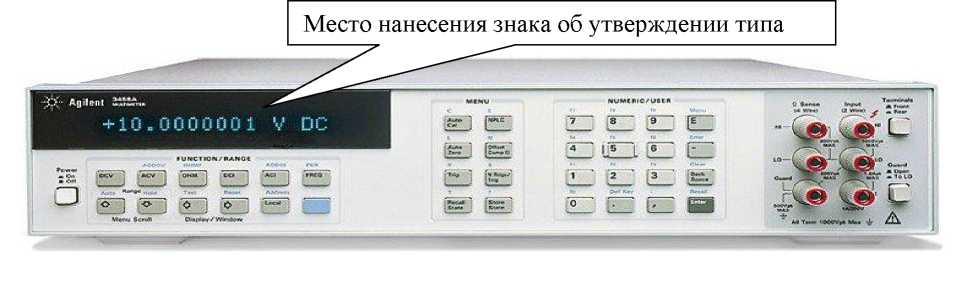

Знак утверждения типа

наносится на корпус мультиметра в виде наклейки со стойким к истиранию покрытием и на титульный лист руководства по эксплуатации типографским способом.

Мультиметры 3458А. Руководство по эксплуатации 03458-US9001Mn.

Нормативные и технические документы

• 1 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

• 2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

• 3 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

• 4 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10"² до 2М0⁹ Гц.

• 5 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 30А.

• 6 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 140^-8 -25 А в диапазоне частот 20 - 140^-6 Гц.

• 7 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

• 8 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

• 9 Техническая документация изготовителя.

Поверка

осуществляется по документу 03458-US90015Mn «Мультиметры 3458А. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 20.12.2005 г.

Основные средства поверки:

• - калибратор многофункциональный Fluke 5720A (рег. № 52495-13),), диапазон напряжений постоянного тока ± 1100 В, пределы допускаемой основной относительной погрешности установки напряжения постоянного тока ± 0,00035 % • и_у, где U_u - установленное значение напряжения постоянного тока; диапазон измерений/установки электрического сопротивления постоянному току от 0 до 100 МОм; диапазон установки/измерений силы постоянного тока от 0 до ± 2,2 А, пределы допускаемой основной относительной погрешности измере-ний/установки силы постоянного тока ± 0,0035 % • 1у= , где 1у= - установленное значение силы постоянного тока; диапазон установки/измерений силы переменного тока от 9 мкА до 2,2 А, пределы допускаемой основной относительной погрешности измерений/установки силы переменного тока ± 0,012 % • 1у. , где 1у. установленное значение силы переменного тока; пределы допускаемой основной относительной погрешности установки/измерений электрического сопротивления постоянному току ± (0,00085 % • Ry, где Ry - установленное значение электрического сопротивления постоянному току;

• - генератор сигналов низкочастотный прецизионный Г3-122 (рег. №10237-85), диапазон частот от 0,001 до 2 10⁶ Гц, пределы допускаемой погрешности установки частоты ± 540’⁷;

• - генератор сигналов высокочастотный Г4-176 (рег. №11207-88), диапазон частот от 0,1 до 1020 МГц, пределы допускаемой погрешности установки частоты ± 1,5-10’⁷
