Наименование

Количество, шт.

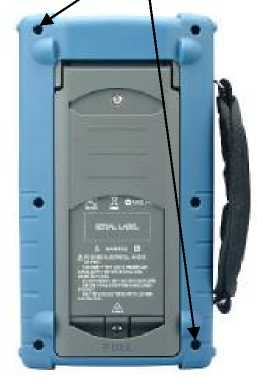

Осциллограф-мультиметр U1602A (или U1602B, или

U1604A, или U1604B - по заказу)

1

Комплект измерительных принадлежностей

1

Руководство по эксплуатации

1

Методика поверки

1

Паспорт

1

Наименование характеристики

Значение характеристики

U1602A, U1602B

U1604A, U1604B

Количество каналов

2

2

Диапазон установки коэффициента отклонения по вертикали

от 5 мВ/дел до 100 В/дел

(регулируется шагами в последовательности:1-2-5

Пределы допускаемой относительной погрешности установки коэффициента отклонения

± 5 % - от 5 мВ/дел до 20 мВ/дел ± 3 % - от 50 мВ/дел до 100 В/дел

Полоса пропускания

20 МГц

40 МГц

Наименование характеристики

Значение характеристики

U1602A, U1602B

U1604A, U1604B

Время нарастания переходной характеристики, не более

17,5 нс

8,8 нс

Входное сопротивление каналов вертикального отклонения

1 МОм

Входная емкость каналов вертикального отклонения, не более

20 пФ

Параметры системы отклонения по горизонтали

Диапазон установки коэффициента развертки

От 50 нс/дел до 50 с/дел

От 10 нс/дел до 50 с/дел

Пределы допускаемой относительной погрешности установки коэффициента преобразования

± 3 %

Синхронизация

Режимы запуска

автоматический, обычный, режим однократного запуска

Полярность запуска

положительная, отрицательная

Минимальный уровень синхронизации

от 0 до 5 МГц - 0,8 дел от 5 до 20 МГц - 1 дел

от 0 до 5 МГц - 0,8 дел от 5 до 40 МГц - 1 дел

Диапазон уровня синхронизации

± 4 деления

Погрешность установки уровня синхронизации

± 0,5 деления

Наименование измеряемой величины

Пределы/диапазоны измерений

Пределы допускаемой абсолютной погрешности измерений

Напряжение постоянного то

ка

600 мВ

± (0,003 • Иизм. + 0,0008- Ипред.)

6 В

60 В

600 В

Напряжение переменного тока

600 мВ

± (0,01 • Иизм. + 0,002- Ипред.) частота от 50 Гц до 1 кГц

± (0,03 • Иизм. + 0,002- Ипред.) частота от 1 кГц до 30 кГц

6 В

60 В

600 В

Электрическое сопротивление

600 Ом

± (0,005 • Rизм. + 0,002- Rпред.)

6 кОм

60 кОм

600 кОм

6 МОм

60 МОм

± (0,01 • Rизм. + 0,002- Rпред.)

Электрическая емкость

60 нФ

± (0,02 • Сизм. + 0,002- Спред.)

600 нФ

6000 нФ

60 мкФ

300 мкФ

Сила постоянного тока ¹⁾

40 А

± (0,01 • 1изм. + 0,0008 • 1пред.)

400 А

Сила переменного тока ¹⁾

40 А

± (0,01 • 1изм. + 0,002 • 1пред.) частота от 50 Гц до 1 кГц

400 А

Температура ²⁾

от минус 50 до плюс 1000 °С

± (0,003 • Тизм. + 0,0008 • Тпред.)

Примечания

и_изм., 1_изм., Яизм., С_изм., Т_изм. - измеренные значения напряжения, силы тока, электрического сопротивления, электрической емкости, температуры;

и_пред.,  1_пред., К-пред., С_пред., Т_пред. - значения пределов измерения напряжения, силы тока,

электрического сопротивления, электрической емкости, температуры;

• ¹⁾ - значения пределов измерений действительны для измерения силы тока при помощи токовых преобразователей типа U1583A;

• ²⁾ - значения пределов измерений действительны для измерения температуры при помощи преобразователей типа U1586A ( термопара типа К)

Наименование характеристики

Значение характеристики

Напряжение питание (аккумуляторная батарея типа U1571A), В

7,2

Габаритные размеры (длина х ширина х высота), мм, не более

241 х 138 х 66

Масса, г, не более

1,5

Условия эксплуатации и хранения:

• - рабочая температура, ⁰С

0

• - температура хранения, С

• - относительная влажность при температуре 40 ⁰С, %, не более

от 0 до 50

от минус 20 до плюс 70

80
