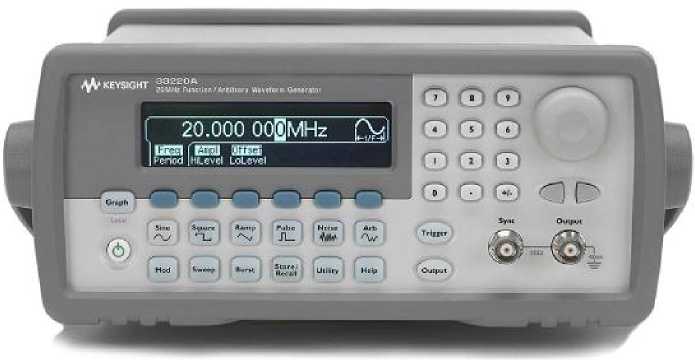

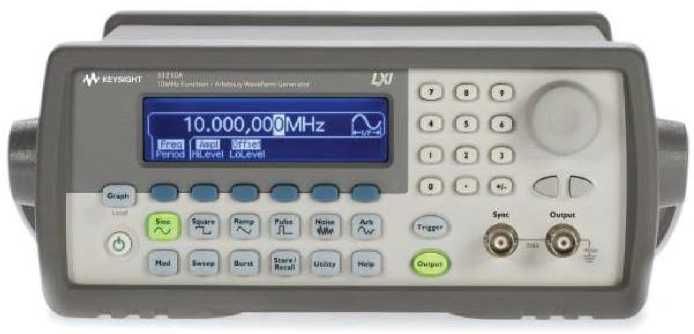

Наименование

Количество

Г енератор (по заказу)

1 шт.

Кабель питания

1 шт.

Кабель USB

1 шт.

CD-диск с ПО для подключения к ПК

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Обозначение опции

Описание опции

001

Внешний источник опорного сигнала 10 МГц

002

Генератор произвольной формы с длиной записи до 8 тысяч точек (только 33210А)

Наименование характеристики

Значение для модификаций

33210А                   33220А

Вид    выходного    сигнала

стандартных форм

синусоидальный, прямоугольный, пилообразный, импульсный, треугольный, гауссовский шум, напряжение постоянного тока

Вид выходного сигнала произвольных          ф₁₎орм

(встроенный в генератор) ⁾

экспоненциальный срез, экспоненциальный фронт, отрицательный пилообразный, sin (x)/x, кардиоида

Вид выходного сигнала (определяемый пользователем)

произвольный, с длиной      произвольный, с длиной

записи до 8 тысяч точек ¹⁾     записи до 64 тысяч точек

Наименование характеристики

Значение для модификаций

33210А

33220А

Режимы работы

непрерывная генерация, модуляция, свиппирование частоты

Виды модуляции

амплитудная (AM), частотная (FM), широтноимпульсная модуляция (PWM)

амплитудная (AM), частотная (FM), фазовая (PM), широтно-импульсная модуляция (PWM), частотная манипуляция (FSK)

Наименование характеристики

Значение для модификаций

33210А                   33220А

Диапазон размаха выходного напряжения

• - на нагрузке 50 Ом, В

• - в режиме холостого хода, В

от 0,01 до 10

от 0,02 до 20

Пределы        допускаемой

абсолютной     погрешности

установки размаха выходного напряжения на частоте 1 кГц, В

± (0,02^/U + 0,001) ²⁾

± (0,01-U + 0,001) ²⁾

Диапазон          установки

постоянного      напряжения

смещения

• - на нагрузке 50 Ом, В

• - в режиме холостого хода, В

± 5

± 10

Пределы        допускаемой

абсолютной     погрешности

установки        постоянного

напряжения смещения, В

± (0,02^/Лсм. + 0,005 •U + 0,002) ²⁾

Наименование характеристики

Значение для модификаций

33210А

33220А

Максимальная частота, МГц

10

20

Число каналов

Разрешающая способность

1 мГц

1 мкГц

Пределы        допускаемой

абсолютной     погрешности

установки частоты выходного сигнала, Гц

± (20-10’⁶-F + 340"¹²) ³⁾

Характеристика

Значение

33210А

33220А

Синусоидальный сигнал

Диапазон частот

от 1 мГц до 10 МГц

от 1 мкГц до 20 МГц

Неравномерность АЧХ относительно частоты 1 кГц в диапазоне частот до 100 кГц, дБ

от 100 кГц до 5 МГц, дБ

от 5 МГц до 10 (20) ⁴⁾ МГц, дБ

± 0,1

± 0,2

± 0,3

± 0,1 ± 0,15 ± 0,3

Уровень гармонических составляющих относительно уровня несущей в диапазоне частот

до 20 кГц, дБн

от 20 до 100 кГц, дБн

от 100 кГц до 1 МГц, дБн

от 1 МГц до 10 (20) ⁴⁾ МГц, дБн

- 70

• - 65 ⁵⁾ (- 60) ⁶⁾

• - 50 ⁵⁾ (- 45) ⁶⁾ - 40 ⁵⁾ (- 30 ⁷⁾) ⁶⁾

Прямоугольный сигнал

Диапазон частот

от 1 мГц до 10 МГц

от 1 мкГц до 20 МГц

Длительность фронта и среза, нс

не более 20

не более 13

Диапазон     установки     коэффициента

заполнения, %

от 20 до 80 в диапазоне до 5 МГц;

от 40 до 60 в диапазоне до 10 МГц

от 20 до 80 в диапазоне до 10 МГц;

от 40 до 60 в диапазоне до 20 МГц

Пилообразный и т

эеугольный сигнал

Диапазон частот

от 1 мГц до 100 кГц

от 1 мкГц до 200 кГц

Симметричность, %

от 0 до 100

Нелинейность     (при     максимальной

амплитуде), %

не более 0,1

Импульсный сигнал

Диапазон частот

от 1 мГц до 5 МГц

от 500 мкГц до 5 МГц

Длительность импульса, нс/Период, с

40/10

20/10

Г ауссовский шум

Полоса частот, МГц

7

9

Сигнал произвольной формы

Диапазон частот

от 1 мГц до 3 МГц (с опцией 002)

от 1 мкГц до 6 МГц

Длина записи, тысяч точек

от 2 до 8

от 2 до 64

Частота дискретизации, МГц/с

50

Разрешение по уровню (включая знак), бит

14

Характеристики амплитудной модуляции (АМ)

Коэффициент АМ

от 0 до 120 % с разрешением 0,01 %

Характеристики частотной модуляции (FM)

Девиация, МГц                                   до 5

до 10

Характеристики фазовой модуляции (PM)

Девиация, градусов

нет

от 0 до 360 с разрешением 0,1

Характеристики широтно-импульсной модуляции (PWM)

Девиация, %

от 0 до 100 от длительности импульса

Характеристика

Значение

Напряжение питания, В

от 100 до 240 частотой 50/60 Гц от 100 до 120 частотой 440 Гц

Габаритные размеры (длинахширинахвысота), мм

272,3x212,8x88,3

Масса, кг

3,4

Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

23 ± 5 от 5 до 80

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до + 55 до 80
