Номер по Госреестру СИ: 38426-08
38426-08 Источники питания постоянного тока
(Agilent 6600)
Назначение средства измерений:
Источники питания постоянного тока Agilent серии 6600 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока и питания радиотехнических устройств стабилизированным постоянным напряжением и током.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Внешний вид.
Источники питания постоянного тока
Рисунок № 7
Внешний вид.
Источники питания постоянного тока
Рисунок № 8
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИсточники питания постоянного тока Agilent серии 6600. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока Agilent серии 6600
-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140"16 до 30 А.
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП-067/447-2008 «ГСИ. Источники питания постоянного тока Agilent серии 6600. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ - МОСКВА» в июле 2008 г.
Основные средства поверки:
-
- цифровой мультиметр АРРА-109 (рег. № 20085-11), диапазон напряжения постоянного тока от 20 мВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения ± 0,05 %, диапазон силы постоянного тока от 20 мА до 10 А, пределы допускаемой относительной погрешности измерений силы постоянного ± 0,06 %;
-
- катушка электрического сопротивления Р310 (рег. № 1162-58), номинальные значения сопротивления 0,001 Ом, 0,01 Ом, к.т. 0,01;
-
- катушка сопротивления электрическая Р323 (рег. № 1683-62 ), номинальное значение сопротивления 0,0001 Ом, класс точности 0,05;
-
- нагрузка электронная многофункциональная ELTO SHH-2,4K (рег. № 28929-05), входные параметры: напряжение постоянного тока 500 В, сила постоянного тока 120 А, мощность 2,4 кВт;
-
- микровольтметр В3-57 (рег. № 7657-80), диапазон измерений напряжения от 0,01 мВ до 300 В, пределы допускаемой приведенной погрешности измерений напряжения: ± 4,0 % (0,03 В), ± 2,0 % (0,1-0,3 мВ, 1-300 В), ± 1,5 % (1-10 мВ), ± 1,0 % (30-300 мВ).
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31. Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Источники представляют собой программируемые, регулируемые источники постоянного тока и напряжения с одним выходом. Семейство источников серии 6600 включает 23 модификации:
-
- модификации 6641А, 6642А, 6643А, 6644А, 6645А с выдаваемой мощностью до 200 Вт;
-
- модификации 6651А, 6652А, 6653А, 6654А, 6655А с выдаваемой мощностью до 500 Вт;
-
- модификации 6671А, 6672А, 6673А, 6674А, 6675А с выдаваемой мощностью до 2000 Вт;
-
- модификации 6680А, 6681А, 6682А, 6683А, 6684А с выдаваемой мощностью до 5000 Вт;
-
- модификации 6690А, 6691А, 6692А с выдаваемой мощностью до 6600 Вт.
Управление и контроль за режимами работы источников питания осуществляет встроенный микропроцессор.
Внешний вид источников с указанием мест нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведены на рисунках 1 - 8.
При оформлении внешнего вида источников могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа

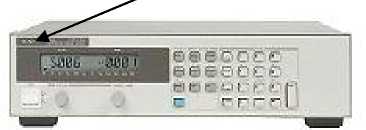

Рисунок 1 - Внешний вид источников серии 664хА
Место нанесения знака утверждения типа

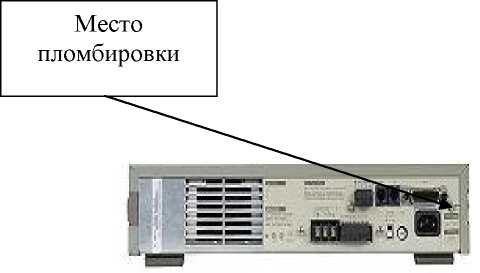

Рисунок 2 - Задняя панель источников серии 664хА
Место пломбировки

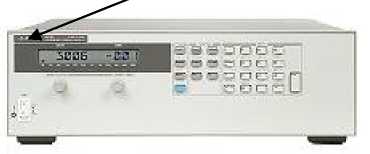

Рисунок 3 - Внешний вид источников серий 665хА, 667хА

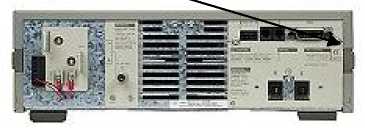

Рисунок 4 - Задняя панель источников серий 665хА, 667хА
Место нанесения знака утверждения типа
Рисунок 5 - Внешний вид источников серии 668хА
Место нанесения знака утверждения типа
Место пломбировки
Рисунок 6 - Задняя панель источников серии 668хА
Место пломбировки
Рисунок 8 - Задняя панель источников серии 669хА
Рисунок 7 - Внешний вид источников серии 669хА
На передней панели источников расположены:
-
- жидкокристаллический цифровой индикатор для отображения параметров напряжения и тока на выходе в цифровом виде;
-
- светодиодные сигнализирующие индикаторы для отображения состояния источника питания в процессе работы;
-
- клавиша включения/ выключения источника питания;
-
- функциональные клавиши и поворотные переключатели, с помощью которых производится настройка уровня выходного напряжения или тока.
На задней панели источников питания расположены:
-
- выходные разъёмы положительной и отрицательной полярности;
-
- разъём питания от сети переменного тока;
-
- блок переключателей для выбора режима дистанционного программирования. Отличие модификаций источников друг от друга заключается в разных значениях выходных параметров напряжений и токов.
источников приведены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики источников в режиме стабилизации выходного напряжения постоянного тока
Модификация |
Максимальное напряжение на выходе |
Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока |
Нестабильность выходного напряжения постоянного тока |
Уровень пульсаций выходного напряжения | |
при изменении напряжения питания |
при изменении тока нагрузки | ||||
6641А |
8 В |
± (0,0006 • иуст+ 5 мВ) |
± 0,5 мВ |
± 1 мВ |
± 0,3 мВ |
6642А |
20 В |
± (0,0006 • иуст + 10мВ) |
± 0,5 мВ |
± 2 мВ |
± 0,3 мВ |
6643А |
35 В |
± (0,0006 • иуст + 15 мВ) |
± 1 мВ |
± 3 мВ |
± 0,4 мВ |
6644А |
60 В |
± (0,0006 • иуст + 26 мВ) |
± 1 мВ |
± 4 мВ |
± 0,5 мВ |
6645А |
120 В |
± (0,0006 • иуст + 51 мВ) |
± 2 мВ |
± 5 мВ |
± 0,7 мВ |
6651А |
8 В |
± (0,0006 • иуст + 5 мВ) |
± 0,5 мВ |
± 1 мВ |
± 0,3 мВ |
6652А |
20 В |
± (0,0006 • иуст + 10 мВ) |
± 0,5 мВ |
± 2 мВ |
± 0,3 мВ |
6653А |
35 В |
± (0,0006 • иуст + 15 мВ) |
± 1 мВ |
± 3 мВ |
± 0,4 мВ |
6654А |
60 В |
± (0,0006 • иуст + 26 мВ) |
± 1 мВ |
± 4 мВ |
± 0,5 мВ |
6655А |
120 В |
± (0,0006 • иуст + 51мВ) |
± 2 мВ |
± 5 мВ |
± 0,7 мВ |
6671А |
8 В |
± (0,0004 • иуст + 8мВ) |
±(0,00002 • иуст+ +0,3 мВ) |
±(0,00002 • + +0,3 мВ) |
± 0,65 мВ |
6672А |
20 В |
± (0,0004 • иуст + 20 мВ) |
±(0,00002 • иуст+ +0,65 мВ) |
±(0,00002 • + +0,65 мВ) |
± 0,75 мВ |
6673А |
35 В |
± (0,0004 • иуст + 35 мВ) |
±(0,00002 • иуст+ +1,2 мВ) |
±(0,00002 • + +1,2 мВ) |
± 0,8 мВ |
6674А |
60 В |
± (0,0004 • иуст + 60 мВ) |
±(0,00002 • иуст+ +2 мВ) |
±(0,00002 • + +2 мВ) |
± 1,25 мВ |
6675А |
120 В |
± (0,0004 • иуст + 120мВ) |
±(0,00002 • иуст+ +4 мВ) |
±(0,00002 • + +4 мВ) |
± 1,9 мВ |
6680А |
5 В |
± (0,0004 • иуст + 5 мВ) |
±(0,00002 • иуст+ +0,19 мВ) |
±(0,00002 • + +0,19 мВ) |
±1,5 мВ |
6681А |
8 В |
± (0,0004 • иуст + 8 мВ) |
±(0,00002 • иуст+ +0,3 мВ) |
±(0,00002 • + +0,3 мВ) |
±1,5 мВ |
6682А |
21 В |
± (0,0004 • иуст + 21 мВ) |
±(0,00002 • иуст+ +0,65 мВ) |
±(0,00002 • + +0,65 мВ) |
±1,5 мВ |
6683А |
32 В |
± (0,0004 • иуст + 32 мВ) |
±(0,00002 • иуст+ +1,1 мВ) |
±(0,00002 • + +1,1 мВ) |
±1 мВ |
6684А |
40 В |
± (0,0004 • иуст + 40 мВ) |
±(0,00002 • иуст+ +1,5 мВ) |
±(0,00002 • + +1,5 мВ) |
±1 мВ |
6690А |
15 В |
± (0,0004 • иуСт + 15 мВ) |
±(0,00002 • иуст+ +0,65 мВ) |
±(0,00002 • + +0,65 мВ) |
± 2,5 мВ |
6691А |
30 В |
± (0,0004 • иуст + 30 мВ) |
±(0,00002 • иуст+ +0,65 мВ) |
±(0,00002 • + +1,1 мВ) |
± 2,5 мВ |
6692А |
60 В |
± (0,0004 • иуст + 60 мВ) |
±(0,00002 • иуст+ +0,65 мВ) |
±(0,00002 • + +2,2 мВ) |
± 2,5 мВ |
Примечание - иуст - значение воспроизводимого напряжения постоянного тока
Таблица 2 - Метрологические характеристики источников в режиме стабилизации выходного постоянного тока
Модификация |
Максимальная сила тока на выходе |
Предел допускаемой абсолютной погрешности установки выходного постоянного тока |
Нестабильность выходного постоянного тока |
Уровень пульсаций выходного тока | |
при изменении напряжения питания |
при изменении напряжения на нагрузке | ||||
6641А |
20 А |
± (0,0015 • 1уст + 26мА) |
± 1 мА |
± 1 мА |
± 10 мА |
6642А |
10 А |
± (0,0015 • 1уст + 13 мА) |
± 0,5 мА |
± 0,5 мА |
± 5 мА |
6643А |
6 А |
± (0,0015 • 1уст + 6,7мА) |
± 0,25 мА |
± 0,25 мА |
± 3 мА |
6644А |
3,5 А |
± (0,0015 • 1уСТ + 4,1 мА) |
± 0,25 мА |
± 0,25 мА |
± 1,5 мА |
6645А |
1,5 А |
± (0,0015 • 1уст + 1,7мА) |
± 0,25 мА |
± 0,25 мА |
± 1 мА |
6651А |
50 А |
± (0,0015 • 1уст + 60 мА) |
± 2 мА |
± 2 мА |
± 25 мА |
6652А |
25 А |
± (0,0015 • 1уст + 25 мА) |
±1 мА |
± 1 мА |
± 10 мА |
6653А |
15 А |
± (0,0015 • 1уст + 13 мА) |
± 0,75 мА |
± 0,5 мА |
± 5 мА |
6654А |
9 А |
± (0,0015 • 1уст + 8 мА) |
± 0,5 мА |
± 0,5 мА |
± 3 мА |
6655А |
4 А |
± (0,0015 • 1уст + 4 мА) |
± 0,5 мА |
± 0,5 мА |
± 2 мА |
6671А |
220 А |
± (0,001 • 1уст + 125 мА) |
± (0,00005 • 1уст + +10 мА) |
± (0,00005 • 1уст + + 10 мА) |
± 200 мА |
6672А |
100 А |
± (0,001 • 1уст + 60 мА) |
± (0,00005 • 1уст + +7 мА) |
± (0,00005 • 1уст + + 7 мА) |
± 100 мА |
6673А |
60 А |
± (0,001 • 1уст + 40 мА) |
± (0,00005 • 1уст + +4 мА) |
± (0,00005 • 1уст + + 4 мА) |
± 40 мА |
6674А |
35 А |
± (0,001 • 1уст + 25 мА) |
± (0,00005 • 1уст + +2 мА) |
± (0,00005 • 1уст + +2 мА) |
± 25 мА |
6675А |
18 А |
± (0,001 • 1уст + 12 мА) |
± (0,00005 • 1уст + +1 мА) |
± (0,00005 • 1уст + + 1 мА) |
± 12 мА |
6680А |
875 А |
± (0,001 • 1уст + 450 мА) |
± (0,00005 • 1уст + +65 мА) |
± (0,00005 • 1уст + + 65 мА) |
± 290 мА |
6681А |
580 А |
± (0,001 • 1уст + 300 мА) |
± (0,00005 • 1уст + +40 мА) |
± (0,00005 • 1уст + + 40 мА) |
± 190 мА |
6682А |
240 А |
± (0,001 • 1уст + 125 мА) |
± (0,00005 • 1уст + + 17 мА) |
± (0,00005 • 1уст + + 17 мА) |
± 40 мА |
6683А |
160 А |
± (0,001 • 1уст + 85 мА) |
± (0,00005 • 1уст + +12 мА) |
± (0,00005 • 1уст + + 12 мА) |
± 28 мА |
6684А |
128 А |
± (0,001 • 1уст + 65 мА) |
± (0,00005 • 1уст + +9 мА) |
± (0,00005 • 1уст + + 9 мА) |
± 23 мА |
6690А |
440 А |
± (0,001 • 1уст + 230 мА) |
± (0,00005 • 1уст + +40,5 мА) |
± (0,00005 • 1уст + + 40 мА) |
± 200 мА |
6691А |
220 А |
± (0,001 • 1уст + 125 мА) |
± (0,00005 • 1уст + +17 мА) |
± (0,00005 • 1уст + + 17 мА) |
± 50 мА |
6692А |
110 А |
± (0,001 • 1уст + 65 мА) |
± (0,00005 • 1уст + +9 мА) |
± (0,00005 • 1уст + + 9 мА) |
± 30 мА |
Примечание - 1уст - значение воспроизводимой силы постоянного тока
Таблица 3 - Габаритные размеры и масса источников
Модификация |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
6641А, 6642А, 6643А, 6644А, 6645А |
426 х 89 х 439 |
14,2 |
6651 А, 6652А, 6653 А, 6654А, 6645А |
426 х 133 х 498 |
25,0 |
6671А, 6672А, 6673А, 6674А, 6675А |
426 х 146 х 640 |
27,7 |
6680А, 6681 А, 6682А, 6683 А, 6684А |
426 х 222 х 675 |
51,3 |
6690А, 6691 А, 6692А |
426 х 222 х 675 |
51,3 |
Параметры электропитания:
-
- номинальное напряжение сети переменного тока, В....................................... 220/380;
-
- частота сети переменного тока, Гц..........................................................от 50 до 60.
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С................
...................... от 0 до 40; от 30 до 90, без конденсации; ............................... 3000.
-
- относительная влажность окружающего воздуха, %
-
- высота над уровнем моря, м, не более..................
