Программное обеспечение

Программное обеспечение (далее - ПО) блока измерительного представляет собой приложение, работающее в среде ОС Windows XP Professional, установленной на встроенную ЭВМ блока измерительного.

Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде блока измерительного при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«A» по МИ 3286 - 2010.

Знак утверждения типа

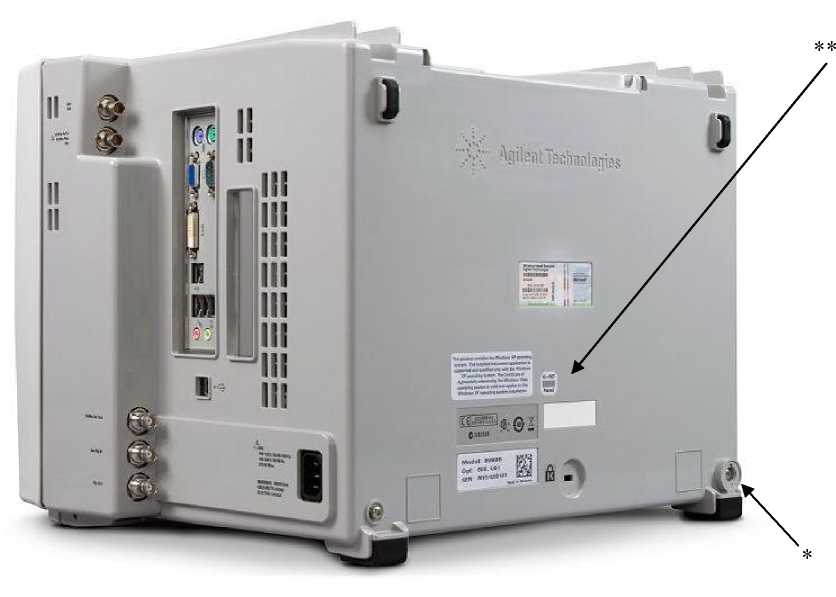

наносится в верхнем левом углу Руководства по эксплуатации блоков измерительных типографским или компьютерным способом и на корпус блока измерительного в виде наклейки.

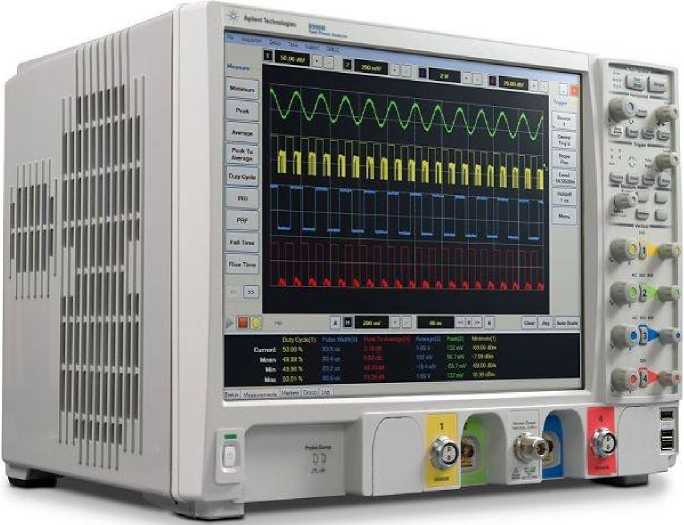

Блоки измерительные ваттметров пиковой мощности 8990B. Руководство по эксплуатации.

Нормативные и технические документы

• 1 ГОСТ 13317-89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

• 2 Техническая документация изготовителя.

Лист № 7 Всего листов 7

Поверка

осуществляется в соответствии с документом МП 55994-13  «Инструкция. Блоки

измерительные ваттметров пиковой мощности 8990B. Методика поверки» утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2013 г.

Основные средства поверки:

• - генератор сигналов специальной формы 33250А (рег. № 52150-12): диапазон установки частоты прямоугольного сигнала от 1 мкГц до 80 МГц, диапазон установки коэффициента заполнения в диапазоне частот до 25 МГц от 20 до 80 %, в диапазоне частот свыше 25 МГц до 50 МГц от 40 до 60 %, свыше 50 МГц 50 %, длительность фронта и среза прямоугольного сигнала не более 8 нс, диапазон установки размаха напряжения на нагрузке 50 Ом от 0,01 до 10 В;

• - генератор сигналов E8257D (рег. № 53941-13): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10^-8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ отн. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ отн. 1 мВт;

• - частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10^-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10^-6;

Лист № 6 Всего листов 7

- стандарт частоты рубидиевый FS 725 (рег . № 31222-06): пределы допускаемой относительной погрешности частоты: ± 5 • 10^-11 (при выпуске из производства); ± 5 • 10^-11 (за месяц); ± 5 • 10^-10 (за 1 год);

• - измеритель мощности с блоком измерительным E4418B и измерительным преобразователем Е4412А (рег. № 38915-08): диапазон измеряемых значений мощности от минус 70 до 20 дБ исх. 1 мВт, пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне измеряемых значений от минус 70 до 10 дБ исх. 1 мВт, ± 8 % в диапазоне измеряемых значений от 10 до 20 дБ исх. 1 мВт, диапазон рабочих частот от 50 до 18 ГГц;

• - мультиметр цифровой 34410А (рег. № 43805-11), диапазон измерений постоянного напряжения до 1 кВ, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005 • Uu + 0,000035 • ип) в диапазоне измеряемых значений напряжения до 100 мВ, ± (0,000035 • Uu + 0,000007 • ип) в диапазоне измеряемых значений напряжения до 1 В, ± (0,00003 • Uu + 0,000005 • ип) в диапазоне измеряемых значений напряжения до 10 В, ± (0,00004 • Uu + 0,000006 • ип) в диапазоне измеряемых значений напряжения до 1000 В, где Uu - измеренное значение, ип - предел измерений, диапазон измерений сопротивления постоянному току до 1000 МОм, пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току ± (0,0001 • Ru + 0,00004 • Rn) в диапазоне значений до 100 Ом, ± (0,00012 • Ru + 0,00001 • Rn) в диапазоне значений до 1 МОм, где Ru - результат измерений, Rn - предел измерений;

• - источник питания постоянного тока 6614С (рег. № 39237-08), диапазон устанавливаемых напряжений постоянного тока на выходе до 100 В, пределы допускаемой погрешности установки выходного напряжения ± (0,0005 • иуст + 50 мВ), где иуст -устанавливаемое значение напряжения;

• - осциллограф цифровой 9104A (рег. № 45686-10), полоса пропускания не менее 1 ГГц, пределы допускаемого значения погрешности коэффициента отклонения ± 2%, пределы допускаемой относительной погрешности установки коэффициента развертки ± 0,9 • 10^-6;

• - набор мер коэффициентов передачи и отражения 85054B (рег. № 53566-13), пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемых значений погрешности воспроизведения глубины погружения контакта ± 0,0762 мм;

• - делитель мощности 11667А, рабочий диапазон частот от 0 до 18 ГГц, вносимое ослабление 7 дБ, пределы допускаемой погрешности деления входного сигнала в диапазоне частот до 4 ГГц ± 0,15 дБ;

• - измерительный преобразователь N1923A или N1924A;

• - ваттметр поглощаемой мощности М3-54 (рег. № 7058-79), аттестованного в качестве рабочего эталона 1-го разряда на частотах 50 МГц и 1,05 ГГц и значении поглощаемой мощности 1 мВт с погрешностью аттестации по коэффициенту калибровки не более 0,4% и 0,6% соответственно.
