Номер по Госреестру СИ: 46687-11
46687-11 Мультиметры цифровые
(U1271A, U1272A)
Назначение средства измерений:
Мультиметры цифровые U1271A, U1272A (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости, температуры.

Внешний вид.
Мультиметры цифровые
Рисунок № 1

Внешний вид.
Мультиметры цифровые
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) мультиметров встроено в защишенную от записи память микроконтроллера, что исключает возможность его несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные ПО представлены в таблице 1
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
ПО для муль тиметров серии U1270 |
Agilent U1271A, U1272A Firmware |
1.30 |
- |
- |
Защита |
ПО от непреднамеренных и преднамеренных изменений соответствует уров- |
ню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель мультиметров методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Мультиметры цифровые U1271A, U1272A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым U1271A, U1272A
-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц.
-
3 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
-
4 ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
-
5 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
-
6 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
7 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 140-8 - 25 А в диапазоне частот 20 - 140-6 Гц.
-
8 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП-222/447-2010 «Мультиметры цифровые U1271A, U1272A. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» в январе 2010 г.
Основное средство поверки:
- калибратор универсальный FLUKE 5520А (рег. № 23346-02), диапазон напряжений постоянного тока от 0 до ± 1020 В, пределы допускаемой относительной погрешности ± 0,0012 %, диапазон напряжений переменного тока от 1 мВ до 1020 В частотой от 10 Гц до 500 кГц, пределы допускаемой относительной погрешности ± 0,012 %, диапазон значений постоянного тока от 0 до ± 20,5 А, пределы допускаемой относительной погрешности ± 0,01 %, диапазон значений переменного тока от 29 мкА до 20,5 А частотой от 10 Гц до 30 кГц, пределы допускаемой относительной погрешности ± 0,06 %, диапазон значений сопротивления постоянному току от 0 до 1100 МОм, пределы допускаемой относительной погрешности ± 0,0028 %, диапазон значений электрической ёмкости от 0,19 нФ до 110 мФ, пределы допускаемой относительной погрешности ± 0,25 %, диапазон значений частоты от 0,01 Гц до 2,0 МГц, пределы допускаемой относительной погрешности ± 0,00025 %.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Мультиметры представляют собой портативные многофункциональные измерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображения результатов на жидкокристаллическом дисплее.
На лицевой панели мультиметров расположены функциональные клавиши, поворотный переключатель, жидкокристаллический цифровой дисплей, входные разъемы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи. Включение и выключение мультиметров, выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Мультиметры разных моделей отличаются друг от друга функциональными возможностями, метрологическими и техническими характеристиками.
Внешний вид мультиметров с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
При оформлении внешнего вида мультиметров могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа

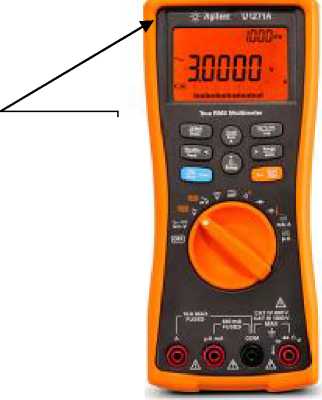

Рисунок 1 - Внешний вид мультиметров

Место пломбировки

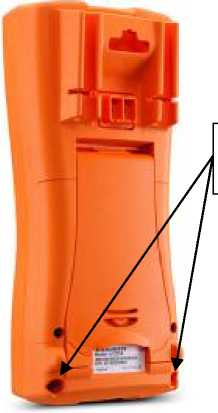

Рисунок 2 - Задняя панель мультиметров
Комплект поставки приведен в таблице 11.
Таблица 11
Наименование |
Количество |
Мультиметр цифровой U1271A (или U1272A - по заказу) |
1 |
Щуп измерительный |
2 |
Элемент питания 1,5 В типа ААА |
4 |
Термопара типа К с адаптером |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Сертификат заводской калибровки |
1 |
Паспорт |
1 |
Лист № 7 Всего листов 8
Метрологические характеристики мультиметров в режиме измерения напряжения постоянного тока приведены в таблице 2.
Таблица 2
Модель мультиметра |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
U1271A |
300 мВ |
0,01 мВ |
± (0,0005^иизм + 5 е.м.р) |
3 В |
0,0001 В | ||
30 В |
0,001 В |
± (0,0005^иизм + 2 е.м.р) | |
300 В |
0,01 В | ||
1000 В |
0,1 В | ||
U1272A |
30 мВ |
0,001 мВ |
± (0,0005^иизм + 20 е.м.р) |
300 мВ |
0,01 мВ |
± (0,0005^иизм + 5 е.м.р) | |
3 В |
0,0001 В | ||
30 В |
0,001 В |
± (0,0005^иизм + 2 е.м.р) | |
300 В |
0,01 В | ||
1000 В |
0,1 В | ||
Примечание - UU3M - измеренное значение напряжения постоянного тока |
Метрологические характеристики мультиметров в режиме измерения напряжения переменного тока приведены в таблице 3.
Таблица 3
Модель мультиметра |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
U1271A |
от 45 до 65 Гц |
300 мВ |
0,01 мВ |
± (0,007^иизм + 20 е.м.р.) |
3 В |
0,0001 В | |||
30 В |
0,001 В | |||
300 В |
0,01 В | |||
1000 В |
0,1 В |
Модель мультиметра |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
от 30 до 45 Гц; от 65 Гц до 1 кГц |
300 мВ |
0,01 мВ |
± (0,01/Тизм + 25 е.м.р.) | |
3 В |
0,0001 В | |||
30 В |
0,001 В | |||
300 В |
0,01 В | |||
1000 В |
0,1 В | |||
от 1 до 5 кГц |
300 мВ |
0,01 мВ |
± (0,02/Тизм + 25 е.м.р.) | |
3 В |
0,0001 В | |||
30 В |
0,001 В | |||
300 В |
0,01 В | |||
1000 В |
0,1 В |
Не нормируется | ||
от 5 до 20 кГц |
300 мВ |
0,01 мВ |
± (0,02/Тизм + 40 е.м.р.) | |
3 В |
0,0001 В | |||
30 В |
0,001 В | |||
300 В |
0,01 В |
Не нормируется | ||
1000 В |
0,1 В | |||
U1272A |
от 45 до 65 Гц |
30 мВ |
0,001 мВ |
± (0,006^иизм + 20 е.м.р.) |
300 мВ |
0,01 мВ | |||
3 В |
0,0001 В | |||
30 В |
0,001 В | |||
300 В |
0,01 В | |||
1000 В |
0,1 В | |||
от 20 до 45 Гц; от 65 Гц до 1 кГц |
30 мВ |
0,001 мВ |
± (0,007^иизм + 25 е.м.р.) | |
300 мВ |
0,01 мВ | |||
3 В |
0,0001 В |
± (0,01/Тизм + 25 е.м.р.) | ||
30 В |
0,001 В | |||
300 В |
0,01 В | |||
1000 В |
0,1 В | |||
от 1 до 5 кГц |
30 мВ |
0,001 мВ |
± (0,01/Тизм + 25 е.м.р.) | |
300 мВ |
0,01 мВ | |||
3 В |
0,0001 В |
± (0,015/Тизм + 25 е.м.р.) | ||
30 В |
0,001 В | |||
300 В |
0,01 В | |||
1000 В |
0,1 В | |||
от 5 до 20 кГц |
30 мВ |
0,001 мВ |
± (0,0ГиЮм + 40 е.м.р.) | |
300 мВ |
0,01 мВ | |||
3 В |
0,0001 В |
± (0,02/Тизм + 40 е.м.р.) | ||
30 В |
0,001 В | |||
300 В |
0,01 В | |||
1000 В |
0,1 В |
Не нормируется | ||
от 20 до 100 кГц |
30 мВ |
0,001 мВ |
± (0,035^иизм + 40 е.м.р.) | |
300 мВ |
0,01 мВ | |||
3 В |
0,0001 В | |||
30 В |
0,001 В | |||
300 В |
0,01 В |
Не нормируется | ||
1000 В |
0,1 В | |||
Примечание - UU3M - измеренное значение напряжения переменного тока |
Метрологические характеристики мультиметров в режиме измерения силы постоянного тока приведены в таблице 4.
Таблица 4
Модель мультиметра |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
U1271A |
300 мкА |
0,01 мкА |
± (0,002^1изм + 5 е.м.р.) |
3000 мкА |
0,1 мкА | ||
30 мА |
0,001 мА | ||
300 мА |
0,01 мА | ||
3 А |
0,0001 А |
± (0,003^изм + 10 е.м.р.) | |
10 А |
0,001 А | ||
U1272A |
300 мкА |
0,01 мкА |
± (0,002Лзм + 3 е.м.р.) |
3000 мкА |
0,1 мкА | ||
30 мА |
0,001 мА | ||
300 мА |
0,01 мА | ||
3 А |
0,0001 А |
± (0,003^изм + 10 е.м.р.) | |
10 А |
0,001 А |
Примечание - 1изм - измеренное значение силы постоянного тока
Метрологические характеристики мультиметров в режиме измерения силы переменного тока приведены в таблице 5.
Таблица 5
Модель мультиметра |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
U1271A |
от 45 Гц до 2 кГц |
300 мкА |
0,01 мкА |
± (0,009Лзм + 25 е.м.р.) |
3000 мкА |
0,1 мкА | |||
30 мА |
0,001 мА | |||
300 мА |
0,01 мА | |||
3 А |
0,0001 А |
± (0,01-1И}м + 25 е.м.р.) | ||
10 А |
0,001 А | |||
U1272A |
от 45 до 65 Гц |
300 мкА |
0,01 мкА |
± (0,006^изм + 25 е.м.р.) |
3000 мкА |
0,1 мкА | |||
30 мА |
0,001 мА | |||
300 мА |
0,01 мА | |||
3 А |
0,0001 А |
± (0,008^изм + 25 е.м.р.) | ||
10 А |
0,001 А | |||
от 20 до 45 Гц; от 65 Гц до 2 кГц |
300 мкА |
0,01 мкА |
± (0,009Лзм + 25 е.м.р.) | |
3000 мкА |
0,1 мкА | |||
30 мА |
0,001 мА | |||
300 мА |
0,01 мА | |||
3 А |
0,0001 А |
± (0,01-1и3м + 25 е.м.р.) | ||
10 А |
0,001 А | |||
Примечание - 1изм. - измеренное значение силы переменного тока |
Лист № 5 Всего листов 8 Метрологические характеристики мультиметров в режиме измерения частоты переменного тока приведены в таблице 6.
Таблица 6
Модель мультиметра |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
U1271A, U1272A |
99,999 Гц |
0,001 Гц |
± (0,0002^изм + 5 е.м.р) |
999,99 Гц |
0,01 Гц |
± (0,00005Гизм + 5 е.м.р) | |
9,9999 кГц |
0,0001 кГц | ||
99,999 кГц |
0,001 кГц | ||
999,99 кГц |
0,01 кГц | ||
Примечание - ^зм - измеренное значение частоты |
Метрологические характеристики мультиметров в режиме измерения электрического сопротивления приведены в таблице 7.
Таблица 7
Модель мультиметра |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
U1271A |
300 Ом |
0,01 Ом |
± (0,002<Иизм + 5 е.м.р) |
3 кОм |
0,0001 кОм | ||
30 кОм |
0,001 кОм |
± (0,002<Иизм + 5 е.м.р) | |
300 кОм |
0,01 кОм |
± (0,005<Иизм + 5 е.м.р) | |
3 МОм |
0,0001 МОм |
± (0,006<Иизм + 5 е.м.р) | |
30 МОм |
0,001 МОм |
± (0,012<Иизм + 5 е.м.р) | |
100 МОм |
0,01 МОм |
± (0,02<Иизм + 10 е.м.р) | |
U1272A |
30 Ом |
0,001 Ом |
± (0,002-Rkjm + 10 е.м.р) |
300 Ом |
0,01 Ом |
± (0,002-RB3m + 5 е.м.р) | |
3 кОм |
0,0001 кОм | ||
30 кОм |
0,001 кОм |
± (0,002-RB3m + 5 е.м.р) | |
300 кОм |
0,01 кОм |
± (0,005^изм + 5 е.м.р) | |
3 МОм |
0,0001 МОм |
± (0,006^изм + 5 е.м.р) | |
30 МОм |
0,001 МОм |
± (0,012^изм + 5 е.м.р) | |
300 МОм |
0,01 МОм |
± (0,02^изм + 10 е.м.р) |
Примечания
RU3M - измеренное значение электрического сопротивления;
В диапазоне измерений от 100 до 300 МОм пределы допускаемой абсолютной погрешности измерений ± (0,08^изм + 10 е.м.р)
Метрологические характеристики мультиметров в режиме измерения электрической емкости приведены в таблице 8.
Таблица 8
Модель мультиметра |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
U1271A, U1272A |
10 нФ |
0,001 нФ |
± (0,01-Сизм + 5 е.м.р) |
100 нФ |
0,01 нФ |
± (0,01 Сизм + 2 е.м.р) | |
1000 нФ |
0,1 нФ | ||
10 мкФ |
0,001 мкФ | ||
100 мкФ |
0,01 мкФ | ||
1000 мкФ |
0,1 мкФ | ||
10 мФ |
0,001 мФ | ||
Примечание - Сизм - измеренное значение электрической емкости |
Метрологические характеристики мультиметров в режиме измерения температуры с помощью термопар типа К и J (по ГОСТ Р 8.585-2001) приведены в таблице 9.
Таблица 9
Тип термопары |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений1 |
К |
от минус 200 до плюс 1372 °С |
0,1 °С |
± (0,01-Тизм + 1) °С |
J2 |
от минус 210 до плюс 1200 °С | ||
Примечания
Тизм- измеренное значение температуры |
Технические характеристики мультиметров приведены в таблице 10.
Таблица 10
Наименование характеристики |
Значение характеристики |
Питание |
4 элемента питания 1,5 В типа ААА (ANSI/NEDA 24A, IEC LR03) |
Условия эксплуатации:
|
от минус 40 до плюс 70 |
не более |
80 |
Габаритные размеры (длина х ширина х высота), мм, не более |
207х 92х 59 |
Масса, кг, не более: - U1271A |
0,518 |
- U1272A |
0,520 |
