Номер по Госреестру СИ: 45833-10
45833-10 Мультиметры цифровые модульные
(U2741A)
Назначение средства измерений:
Мультиметры цифровые модульные U2741A (далее по тексту - мультиметры) предназначены для проверки диодов и измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления, температуры.

Внешний вид.
Мультиметры цифровые модульные

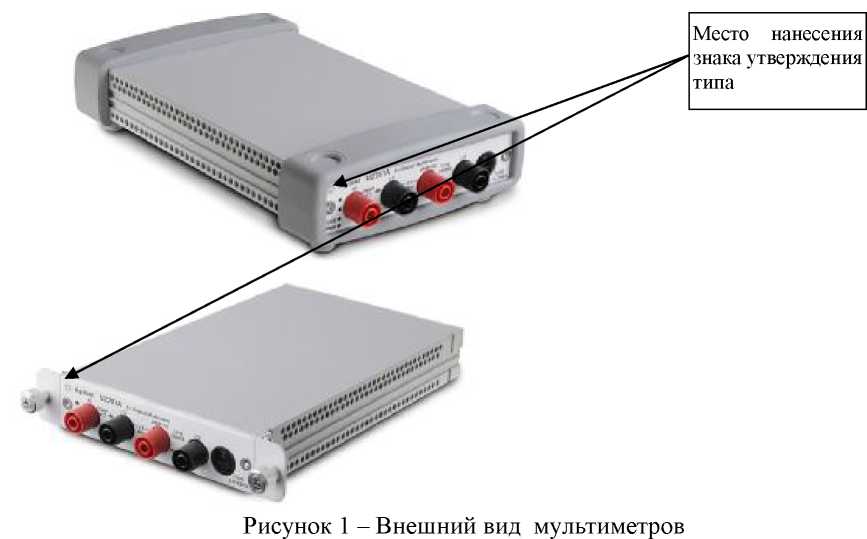

Рисунок № 1

Внешний вид.
Мультиметры цифровые модульные

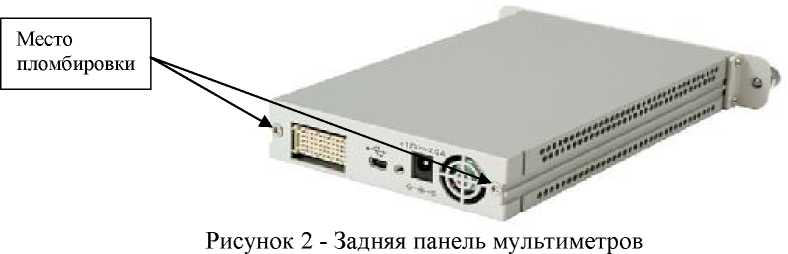

Рисунок № 2
Программное обеспечение
Математическая обработка измеренных величин с последующим выводом результатов измерений на жидкокристаллический дисплей осуществляется за счет внутреннего программного обеспечения (ПО). ПО мультиметров встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель мультиметров методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Мультиметры цифровые модульные U2741 А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым модульным U2741A-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц.
-
3 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30А.
-
4 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 140-8 -25 А в диапазоне частот 20 - 140-6 Гц.
-
5 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
-
6 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
7 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП-197/447-2010 «Мультиметры цифровые модульные U2741A. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» в октябре 2010 г.
Основные средства поверки:
- калибратор универсальный FLUKE 5520А (рег. № 23346-02), диапазон напряжений постоянного тока от 0 до ± 1020 В, пределы допускаемой относительной погрешности ± 0,0012 %, диапазон напряжений переменного тока от 1 мВ до 1020 В частотой от 10 Гц до 500 кГц, пределы допускаемой относительной погрешности ± 0,012 %, диапазон значений постоянного тока от 0 до ± 20,5 А, пределы допускаемой относительной погрешности ± 0,01 %, диапазон значений переменного тока от 29 мкА до 20,5 А частотой от 10 Гц до 30 кГц, пределы допускаемой относительной погрешности ± 0,06 %, диапазон значений сопротивления постоянному току от 0 до 1100 МОм, пределы допускаемой относительной погрешности ± 0,0028 %, диапазон значений электрической ёмкости от 0,19 нФ до 110 мФ, пределы допускаемой относительной погрешности ± 0,25 %, диапазон значений частоты от 0,01 Гц до 2,0 МГц, пределы допускаемой относительной погрешности ± 0,00025 %;
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Лист № 6 Всего листов 6
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31. Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Мультиметры представляют собой мобильные цифровые средства тестирования на компьютерной основе. Мультиметры могут применяться как автономно, так и в составе специального базового блока, что расширяет универсальность их применения. Конструктивно мультиметры выполнены в специальном ударопрочном корпусе. На лицевой панели мультиметров расположены индикаторы USB и питания, входные разъёмы. На задней панели расположены вход питания + 12 В, 55-ти контактный разъём, предназначенный для работы мультиметров в составе базового блока и разъём интерфейса USB 2,0. На передней панели расположены органы управления - функциональные кнопки, поворотный переключатель, предназначенные для переключения пределов измерений и выбора специальных функций при измерениях.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра и индикации сигнала на экране ПЭВМ.
Внешний вид мультиметров с указанием мест нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
При оформлении внешнего вида мультиметров могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».


Комплект поставки мультиметров приведен в таблице 10. Таблица 10
Наименование |
Количество, шт. |
Мультиметр цифровой модульный U2741A |
1 |
Сетевой кабель |
1 |
Стандартный набор измерительных кабелей |
1 |
Интерфейсный кабель USB Standard A - Mini-B |
1 |
Комплект уголковых держателей (применяется с базовым блоком для модульных приборов) |
1 |
Краткое начальное руководство «Модульные приборы Agilent с интерфейсом USB» |
1 |
Справочная карта «Agilent Measurement Manager» |
1 |
Справочный компакт-диск «Agilent USB Modular Products» |
1 |
Компакт-диск Agilent Automation-Ready |
1 |
Терморезисторный датчик температуры E2308A (по заказу) |
- |
Методика поверки |
1 |
Паспорт |
1 |
Лист № 5 Всего листов 6
Таблица 1
Наименования ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
ПО для мультиметров цифровых U2741A |
И2741А/34410А/ 11А Firmware |
2.35 |
- |
- |
Защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «А» по МИ 3286-2010.
Метрологические характеристики мультиметров приведены в таблицах 2-9.
Таблица 2
Функция мультиметров |
Предел измерений |
Пределы допускаемой основной погрешности измерений при температуре (23 ± 5) °С ± (% от показания + % от предела измерений) |
Пределы допускаемой дополнительной погрешности измерений при температуре до 18 °С и свыше 28 °С ± (% от показания + % от предела измерений) |
Измерение напряжения постоянного тока |
100,000 мВ |
0,015 + 0,008 |
0,002 + 0,0008 |
1,00000 В |
0,015 + 0,005 |
0,001 + 0,0005 | |
10,0000 В |
0,018 + 0,005 |
0,002 + 0,0005 | |
100,000 В |
0,018 + 0,005 |
0,002 + 0,0005 | |
300,000 В |
0,018 + 0,005 |
0,002 + 0,0005 | |
Измерение силы постоянного тока |
10,0000 мА |
0,06 + 0,015 |
0,005 + 0,0025 |
100,000 мА |
0,06 + 0,005 |
0,008 + 0,002 | |
1,0000 А |
0,15 + 0,007 |
0,005 + 0,002 | |
2,0000 А |
0,15 + 0,007 |
0,005 + 0,002 | |
Измерение электрического сопротивления |
100,000 Ом |
0,03 + 0,008 |
0,006 + 0,0008 |
1,00000 кОм |
0,03 + 0,005 |
0,006 + 0,0005 | |
10,0000 кОм |
0,03 + 0,005 |
0,006 + 0,0005 | |
100,000 кОм |
0,03 + 0,005 |
0,006 + 0,0005 | |
1,00000 МОм |
0,06 + 0,005 |
0,01 + 0,0005 | |
10,0000 МОм |
0,25 + 0,005 |
0,025 + 0,0005 | |
100,000 МОм |
2,0 + 0,005 |
0,3 + 0,0005 |
Таблица 3
Функция мультиметров |
Предел измерений |
Пределы допускаемой основной погрешности измерений при температуре (23 ± 5) ° С ± (% от показания + % от предела измерения) | |||
от 20 до 45 Гц |
от 45 Гц до 10 кГц |
от 10 до 30 кГц |
от 30 до 100 кГц | ||
Измерение напряжения переменного тока |
100,000 мВ |
1 + 0,1 |
0,2 + 0,1 |
1,5 + 0,3 |
5,0 + 0,3 |
1,00000 В |
1 + 0,1 |
0,2 + 0,1 |
1,0 + 0,1 |
3,0 + 0,2 | |
10,0000 В |
1 + 0,1 |
0,3 + 0,1 |
1,0 + 0,1 |
3,0 + 0,2 | |
100,000 В |
1 + 0,1 |
0,3 + 0,1 |
1,0 + 0,1 |
3,0 + 0,2 | |
259,000 В |
1 + 0,1 |
0,3 + 0,1 |
1,0 + 0,1 |
3,0 + 0,2 |
Таблица 4
Функция мультиметров |
Предел измерений |
Предел допускаемой дополнительной погрешности измерений при температуре до 18° С и свыше 28 °С ± (% от показания + % от предела измерения) | |||
от 20 до 45 Гц |
от 45 Гц до 10 кГц |
от 10 до 30 кГц |
от 30 до 100 кГц | ||
Измерение напряжения переменного тока |
100,000 мВ |
0,02 + 0,02 |
0,02 + 0,02 |
0,05 + 0,02 |
0,1 + 0,02 |
1,00000 В |
0,02 + 0,02 |
0,02 + 0,02 |
0,05 + 0,02 |
0,1 + 0,02 | |
10,0000 В |
0,02 + 0,02 |
0,02 + 0,02 |
0,05 + 0,02 |
0,1 + 0,02 | |
100,000 В |
0,02 + 0,02 |
0,02 + 0,02 |
0,05 + 0,02 |
0,1 + 0,02 | |
259,000 В |
0,02 + 0,02 |
0,02 + 0,02 |
0,05 + 0,02 |
0,1 + 0,02 |
Таблица 5
Функция мультиметров |
Предел измерений |
Пределы допускаемой основной погрешности измерений при температуре (23 ± 5) °С ± (% от показания + % от предела измерения) | ||
от 20 до 45 Гц |
от 45 Гц до 10 кГц |
от 1 до 10 кГц | ||
Измерение силы переменного тока |
10,0000 мА |
1,5 + 0,1 |
0,5 + 0,1 |
2 + 0,2 |
100,000 мА |
1,5 + 0,1 |
0,5 + 0,1 |
2 + 0,2 | |
1,00000 А |
1,5 + 0,1 |
0,5 + 0,1 |
2 + 0,2 | |
2,00000 А |
1,5 + 0,1 |
0,5 + 0,1 |
2 + 0,2 |
Таблица 6
Функция мультиметров |
Предел измерений |
Пределы допускаемой дополнительной погрешности измерений при температуре до 18 °С и свыше 28 °С ± (% от показания + % от предела измерения) | ||
от 20 до 45 Гц |
от 45 Гц до 10 кГц |
от 1 до 10 кГц | ||
Измерение силы переменного тока |
10,0000 мА |
0,02 + 0,02 |
0,02 + 0,02 |
0,02 + 0,02 |
100,000 мА |
0,02 + 0,02 |
0,02 + 0,02 |
0,02 + 0,02 | |
1,00000 А |
0,02 + 0,02 |
0,02 + 0,02 |
0,02 + 0,02 | |
2,00000 А |
0,02 + 0,02 |
0,02 + 0,02 |
0,02 + 0,02 |
Таблица 7
Функция мультиметров |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений при температуре (23 ± 5) ° С ± (% от показания +% от предела измерения) |
Пределы допускаемой дополнительной погрешности измерений при температуре до 18 °С и свыше 28 °С, % от предела измерения |
Измерение частоты |
от 20 до 300 кГц |
0,0200 + 0,003 |
± 0,005 |
Таблица 8
Функция мультиметров |
Предел измерений |
Пределы допускаемой основной погрешности измерений при температуре (23 ± 5) ° С |
Пределы допускаемой дополнительной погрешности измерений при температуре до 18 °С и свыше 28 °С |
Измерение температуры |
от минус 80 до 150 °С от минус 112 до 302 °F |
0,2 °С |
0,002 °С |
Примечание - для измерения температуры используется терморезистор |
Таблица 9 - Технические характеристики мультиметров
Наименование характеристики |
Значение характеристики |
Напряжение питания постоянного тока 2 А |
+ 12 В |
Габаритные размеры (длина х ширина х высота), мм, не более:
|
180,0 х 117,0 х 41,0 175,0 х 105,0 х 11,5 |
Масса мультиметра, г, не более:
|
500 451 |
Условия эксплуатации:
|
от 18 до 28 50 |
Условия хранения:
|
от минус 20 до плюс 70 от 5 до 90 |
