Номер по Госреестру СИ: 53568-13
53568-13 Анализаторы цепей векторные
(N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A)

Назначение средства измерений:
Анализаторы цепей векторные Agilent N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241A, N5242A, N5244A, N5245A, N5247A (далее - анализаторы) предназначены для измерений S-параметров двух и четырехпортовых устройств.

Дата публикации - 08.05.2018
Срок свидетельства - 22.05.2018
Номер записи - 143518
ID в реестре СИ - 365918
Тип производства - серийное
Описание типа

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

N5241А, N5241A опция 513, N5241A, N5235A, N5234A с опцией 200, N5234A, N5232A, N5231B-400, N5231A-400, N5231A, N5227А, N5227A, N5225B, мод.419, Р04, N5225A, N5224A, опц. 417, N5224A, N5222B, опц. 010, 118, 401, P04, N5222A, опц. 020, 080, 201, P02, N5222A, N5221A,

Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.

По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.

В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.

Стоимость 200 руб. или по подписке

Кол-во поверок - 188
Выдано извещений - 5
Кол-во периодических поверок - 185
Кол-во средств измерений - 69
Кол-во владельцев - 62
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.

№925 от 2016.07.11 О внесении изменений в описание типа на анализаторы цепей векторные N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A

№515 от 2013.05.21 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53565-13 по 53569-13)

№422 от 2023.02.28 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Техническая диагностика. Расчеты и испытания на прочность" (ТК 132)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
53568-13 Анализаторы цепей векторные (N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A) Фирма "Agilent Technologies", Малайзия; Фирма "Agilent Technologies, Inc.", США; Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	47185-11 Анализаторы цепей векторные (Р4М-18) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск)
53568-13 Анализаторы цепей векторные (N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A) Фирма "Agilent Technologies", Малайзия; Фирма "Agilent Technologies, Inc.", США; Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	75325-19 Анализаторы цепей векторные (Р4213, Р4226) АО "НПФ "МИКРАН" (РОССИЯ г.Томск)
53568-13 Анализаторы цепей векторные (N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A) Фирма "Agilent Technologies", Малайзия; Фирма "Agilent Technologies, Inc.", США; Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	79042-20 Ваттметры поглощаемой мощности (PLS26, PLS50) АО "НПФ "МИКРАН" (РОССИЯ г.Томск)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
25900-03 19.12.2018	Мультиметры, 3458A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26211-03	Частотомеры электронно-счетные, 53131A, 53132A, 53181A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26948-04 01.04.2015	Меры напряжения и тока модульные, 66000A со сменными блоками 66101A, 66102A, 66103A, 66104A, 66105A, 66106A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26950-04	Меры напряжения и тока, E3631A, E3632A, E3633A, E3634A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26951-04	Меры напряжения и тока, E3640A, E3641A, E3642A, E3643A, E3644A, E3645A, E3646A, E3647A, E3648A, E3649A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
36420-07 02.04.2018	Источники питания постоянного тока, N5700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
37181-08 18.09.2018	Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
38426-08 18.09.2018	Источники питания постоянного тока, Agilent 6600 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
39240-08 19.12.2018	Источники питания постоянного тока, Agilent 6030A, 6031A, 6032A, 6033A, 6035A, 6038A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
39858-08 27.12.2018	Анализаторы логические, 16900А, 16901А, 16902А, 16903А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
41432-10	Мультиметры цифровые, U1241A, U1242A, U1241B, U1242B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
41501-10 28.07.2021	Мультиметры цифровые, U1251A, U1252A, U1253A, U1251B, U1252B, U1253B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
41568-10 28.07.2021	Измерители емкости, U1701A, U1701B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
41729-10 28.07.2021	Мультиметры-калибраторы, U1401A, U1401B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43801-10 06.04.2020	Мультиметры цифровые, U3401A, U3402A, U3606A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43820-10 06.04.2020	Источники питания постоянного тока, E4360 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43821-10 06.04.2020	Осциллографы-мультиметры, U1602A, U1602B, U1604A, U1604B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43822-10 06.04.2020	Источники питания постоянного тока, U8001A, U8002A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45328-10 28.07.2021	Осциллографы модульные , U2701A и U2702A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45833-10 28.07.2021	Мультиметры цифровые модульные , U2741A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45834-10 28.07.2021	Источники питания модульные, U2722A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45837-10 28.07.2021	Мультиметры, 34972A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
46687-11 22.04.2021	Мультиметры цифровые, U1271A, U1272A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год..
46807-11 22.04.2021	Нагрузки электронные, N3300 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47700-11	Мультиметры цифровые, L4411A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47715-11 18.08.2021	Источники питания модульные, U2723A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47716-11 18.08.2021	Клещи электроизмерительные, U1211A, U1212A, U1213A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47717-11 18.08.2021	Мультиметры цифровые, 34410А, 34411А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47884-11 18.08.2021	Мультиметры цифровые с системой сбора данных и коммутации , 34980А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47885-11 18.08.2021	Мультиметры цифровые, 34405А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47886-11 18.08.2021	Нановольтметры/микроомметры, 34420А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
48606-11	Источники питания модульные, N6700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
48623-11 08.12.2021	Источники-измерители прецизионные, В2900 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
48998-12 08.12.2021	Осциллографы цифровые, DSO-X 2002A, DSO-X 2004A, DSO-X 2012A, DSO-X 2014A, DSO-X 2022A, DSO-X 2024A, MSO-X 2002A, MSO-X 2004A, MSO-X 2012A, MSO-X 2014A, MSO-X 2022A, MSO-X 2024A, DSO-X 3012A, DSO-X 3014A, DSO-X 3024A, DSO-X 3032A, DSO-X 3034A, DSO-X 3052A, DSO-X 3054A, MSO-X 3012A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
51077-12 17.08.2027	Частотомеры, 53210А, 53220А, 53230А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
51519-12 22.10.2017	Анализаторы мощных устройств/характериографы, B1505A с модулями B1510A, B1511A, B1512A, B1513A, B1513B, B1514A, B1520A, B1525A, B1530A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
51544-12 22.10.2017	Осциллографы цифровые, DSO1052B, DSO1072B, DSO1102B, DSO1152B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	2 года
52150-12 18.12.2017	Генераторы сигналов произвольной формы, 33250A, 33521A, 33522A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
53063-13 25.03.2018	Генераторы сигналов, N5171B, N5172B, N5181B, N5182В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
53171-13 04.04.2018	Мультиметры цифровые, U1273A, U1273AХ Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	2 года
53566-13 11.04.2023	Наборы мер коэффициентов передачи и отражения, 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
53568-13 22.05.2018	Анализаторы цепей векторные, N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
53569-13 11.04.2023	Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
54604-13 16.08.2018	Генераторы сигналов произвольной формы модульные, M8190А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55261-13 21.10.2018	Мультиметры цифровые, 34450A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55409-13 05.11.2018	Осциллографы, DSO-X93204A, DSA-X93204A, MSO-X93204A, DSO-X92804A, DSA-X92804A, MSO-X92804A, DSO-X92504A, DSA-X92504A, MSO-X92504A, DSO-X92004A, DSA-X92004A, MSO-X92004A, DSO-X91604A, DSA-X91604A, MSO-X91604A, DSO-X91304A, DSA-X91304A, MSO-X91304A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55420-13 05.11.2018	Осциллографы цифровые, DSO-Х 3104A, DSO-Х 3102A, MSO-Х 3104A, MSO-Х 3102A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55421-13 25.09.2023	Генераторы импульсов и кодовых последовательностей, 81133A, 81134A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
55994-13 07.11.2023	Блоки измерительные ваттметров пиковой мощности, 8990B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
56005-13 07.11.2023	Генераторы сигналов сложной/произвольной формы, 81150А, 81160А, 81180А, 81180В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
59755-15 06.02.2020	Генераторы сигналов произвольной формы, 33611А, 33612А, 33621А, 33622А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
59757-15 06.02.2020	Источники питания постоянного тока, E3620A, E3630A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
60943-15 18.06.2021	Измерители сопротивления изоляции, U1451A, U1452A, U1452AT, U1453A, U1461A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
61002-15 30.06.2021	Источники питания модульные, N6700 мод. N6785A, N6786A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
61023-15 30.06.2021	Осциллографы цифровые, DSO-X 3000T, MSO-X 3000T Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
62209-15 03.11.2025	Генераторы сигналов произвольной формы, 33210A, 33220A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
64740-16 12.08.2021	Мультиметры цифровые, U1241C, U1242C, U1281A, U1282A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп. Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года. В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ПАО "НПО "СТРЕЛА" (РОСС СОБ 3.00177.2014)		N5242A опция 526 N5241A опция 513 N5221A	6	0	6	0	6	0	6
АО "НПП "АЛМАЗ" (RA.RU.311792)		N5225A N5222A	2	0	2	0	0	0	0
АО "ПРИСТ" (RA.RU.312058)		N5224A N5227A N5244A	3	0	3	0	3	0	3
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	N5234A	3	0	3	0	3	0	3
ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579)		N5244A N5244A, 400, 419, 423, 029 N5242A, 400, 419, 029 N5247A N5222A, опц. 020, 080, 201, P02 N5224A, опц. 417 N5222B, опц. 010, 118, 401, P04 N5247A, опц. 014, 081, 200, P02	11	1	10	1	10	1	9
АО "КБ "ЛУЧ" (RA.RU.314068)		мод. N5227A с опциями 010, 080, 083, 084, 088, 419	1	0	1	0	1	0	1
АО "ЗРТО" (1513)		N5231A-400 N5231B-400 N5242A N5241A	25	1	24	0	0	0	0
ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013)		N5242A N5244A N5245A N5235A	9	0	9	0	9	0	9
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192)		N5234A N5232A	2	0	2	0	2	0	2
ПАО"СИГНАЛ" (RA.RU.312281)		N5234A	2	0	2	0	2	0	2
АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635)		N5232A N5222A N5242A	10	0	10	0	8	0	8
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690)		N5224A	1	0	1	0	1	0	1
ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784)		N5242A N5222A	4	0	4	0	3	0	3
ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535)		N5231A N5245A	4	0	4	0	4	0	4
АО "УМЗ" (RA.RU.311777)		N5231A N5241A	3	0	3	0	3	0	3
АО "НПП "САЛЮТ" (RA.RU.312700)		N5245A	1	0	1	0	1	0	1
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	N5222A	3	0	3	0	3	0	3
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	N5224A N5231A N5234A N5232A N5222A N5241A	16	0	16	1	15	0	15
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	Нет модификации N5235A N5221A N5222A N5227А N5225B, мод.419, Р04 N5234A N5241A N5244A N5247A	18	0	18	0	16	0	16
ООО "НПО "РАДАР" (РОСС RU.0001.310153)		N5234A N5232A	3	0	3	0	3	0	3
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	N5225A N5241А N5244A N5222A N5234A N5224A N5242A N5241A N5231A N5232A N5221A N5234A с опцией 200 N5245A	54	1	53	3	40	1	39
АО "ММЗ" (RA.RU.311607)		N5241A N5242A	4	0	4	0	0	0	0
ООО "КИА" (РОСС RU.0001.310033)		N5242A N5224A	2	0	2	0	1	0	1
Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579)	РСТ	N5244A	1	0	1	0	1	0	1

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Красноярский ЦСМ Красноярский край	13442	15004
ФБУ Тест-С.-Петербург Санкт-Петербург	10260	15004
ФБУ Тест-С.-Петербург Санкт-Петербург	11508	15004
ФБУ Тест-С.-Петербург Санкт-Петербург	12370	15004
ФБУ Тест-С.-Петербург Санкт-Петербург	14370	15004

Программное обеспечение (далее - ПО) анализатора цепей представляет собой приложение, работающее в среде ОС Windows XP, установленной на встроенный компьютер анализатора.

ПО предназначено для управления работой узлами анализатора, а также системы в целом, расчета значений измеряемых параметров и отображения измерительной информации.

ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows XP при помощи вспомогательных подпрограмм ОС а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

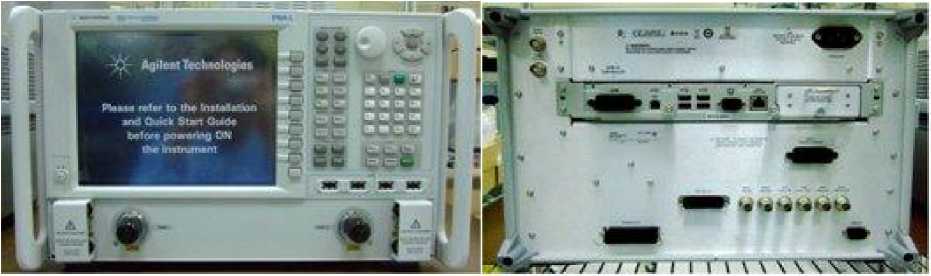

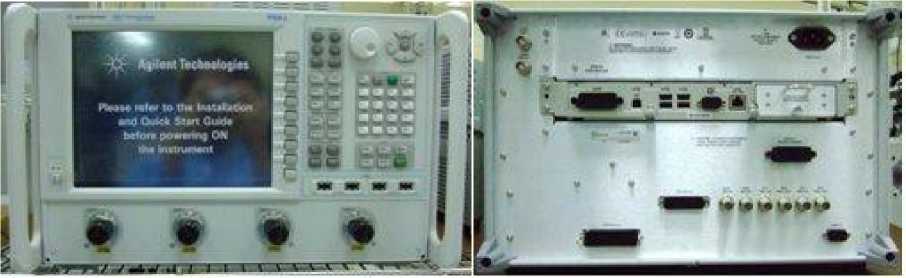

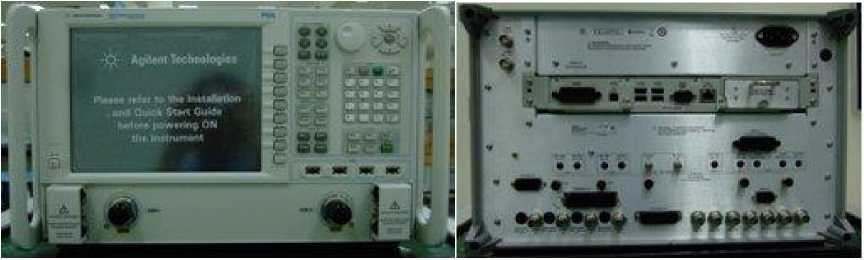

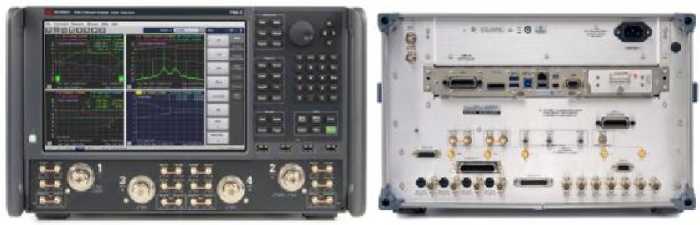

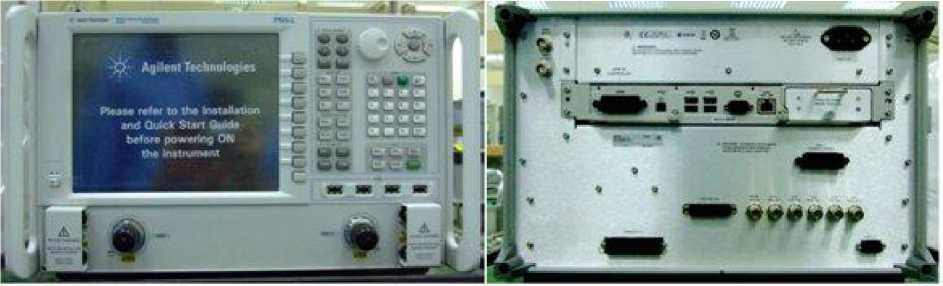

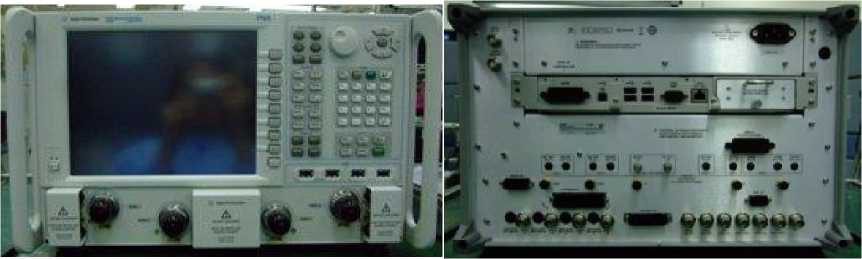

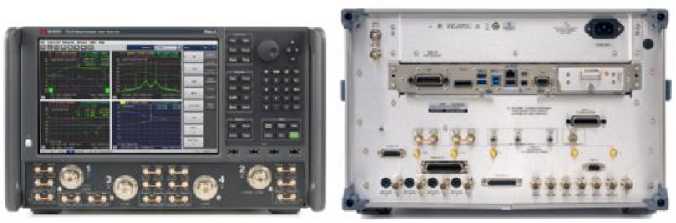

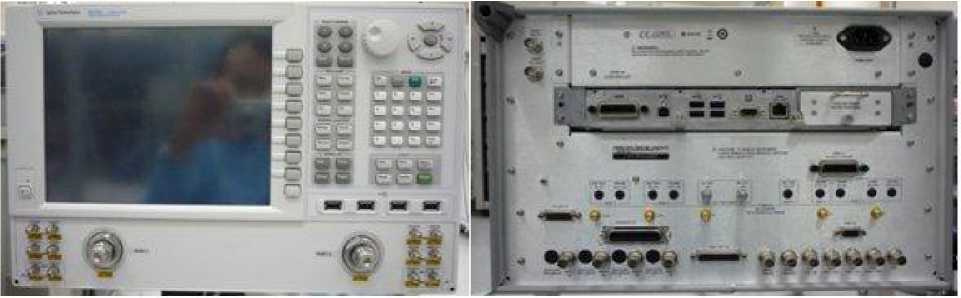

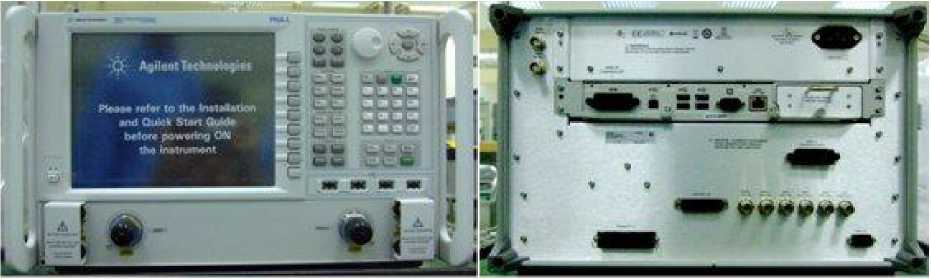

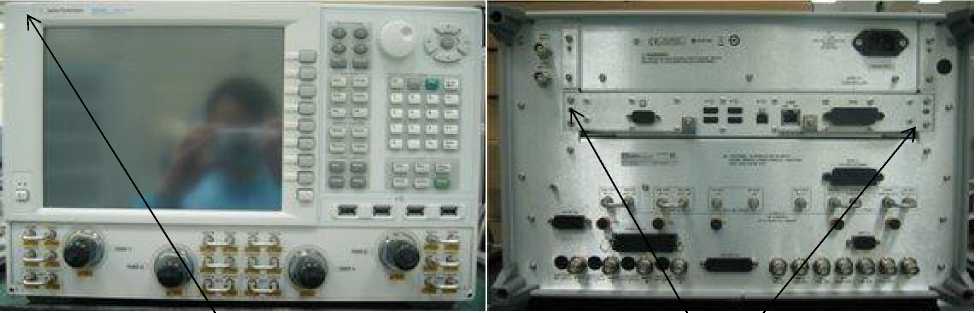

Рисунок 1 Внешний вид анализаторов N5221A (В), N5222A (В)

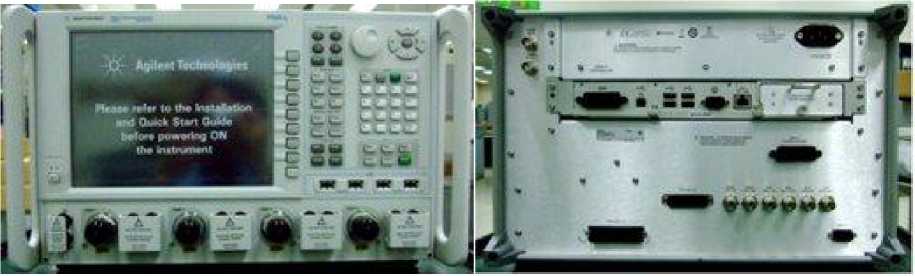

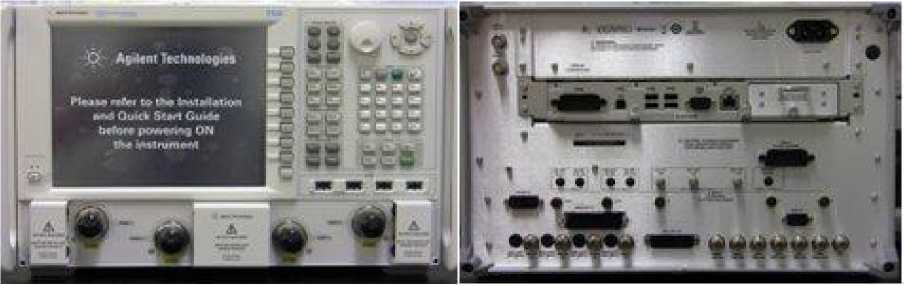

Рисунок 2 Внешний вид анализаторов N5224A (В), N5225A (В)

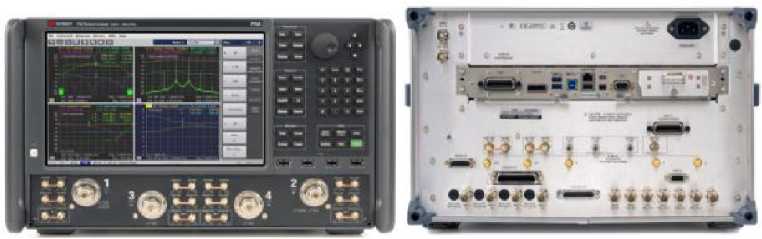

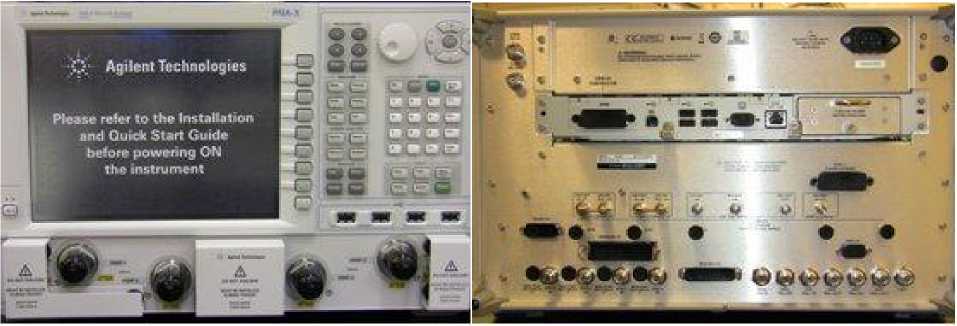

Рисунок 3 Внешний вид анализаторов N5227A

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PNA, PNA-X, PNA-L Firmware
Номер версии (идентификационный номер) ПО	Версия А.09.42.12 и выше
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
Алгоритм вычисления цифрового идентификатора ПО	-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Внешний вид анализаторов, место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунках 1-14.

Рисунок 4 Внешний вид анализаторов N5231A (В)

Рисунок 5 Внешний вид анализаторов N5232A (В)

<: jlflilftM TMhwlogtai

£2

Рисунок 6 Внешний вид анализаторов N5239A (В)

Рисунок 7 Внешний вид анализаторов N5234A (В)

Рисунок 8 Внешний вид анализаторов N5235А

место нанесения знака утверждения типа

места пломбирования от несанкционированного доступа

Рисунок 9 Внешний вид анализаторов N5241А (В), N5242A (В) и схема пломбировки от несанкционированного доступа, место нанесения знака утверждения типа

Рисунок 10 Внешний вид анализаторов N5244A (В), N5245A

Рисунок 11 Внешний вид анализаторов N5247A

Рисунок 12 Внешний вид анализаторов N5227B

Рисунок 12 Внешний вид анализаторов N5235B

Рисунок 13 Внешний вид анализаторов N5245B

Рисунок 14 Внешний вид анализаторов N5247B

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на корпус анализатора в виде наклейки.

Сведения о методиках (методах) измерений

Анализаторы цепей векторные Agilent N5221A, N5222A, N5224A, N5225A, N5227A, N5244A, N5247A, N5231A, N5232A, N5234A, N5235A, N5239A. Руководство по эксплуатации

Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным N5221A, N5222A, N5224A, N5225A, N5227A, N5244A, N5247A, N5231A, N5232A, N5234A, N5235A, N5239A:

ГОСТ 13317 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация изготовителя.

осуществляется в соответствии с документом 651-13-09 МП «Инструкция Анализаторы цепей векторные Agilent N5221A, N5222A, N5224A, N5225A, N5227A, , N5231A, N5232A, N5234A, N5235A, N5239A, N5241 А, N5242A, N5244A, N5245A, N5247A. Методика поверки», утвержденным руководителем Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма

Основные средства поверки:

наборы мер коэффициентов передачи и отражения 85054B и 85055А для анализаторов с типом соединителя N, наборы мер коэффициентов передачи и отражения 85052B и 85053В для анализаторов с типом соединителя IX (тракт 3,5 мм), наборы мер 85056А и 85057В для анализаторов с типом соединителя I (тракт 2,4 мм) и наборы мер 85058В и 85058V для анализаторов с типом соединителя тракта 1,85 мм: пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;

комплекты для измерений соединителей коаксиальных КИСК - 7, КИСК - 3,5;

частотомер электронно-счетный 53152А: диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (FM0^-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10^-6;

переносчик частоты Ч5-13: диапазон частот входных сигналов от 10 до 78,33 ГГц; диапазон частот выходных сигналов от 3,3 до 5 ГГц;

стандарт частоты рубидиевый FS 725: пределы допускаемой относительной погрешности частоты: ± 5М0^-11 (за месяц); ± 540’¹⁰ (за 1 год);

ваттметр N1913A с преобразователем N8485A: пределы допускаемой погрешности измерений мощности: ± 6 %;

ваттметр N1913A с преобразователем N8487A: пределы допускаемой погрешности измерений мощности: ± 8 %;

ваттметр N1913A с преобразователем N8487A и M3-75/1 c переходом на коаксиальный тракт 1,85 мм: ± 8 %;

ваттметр N1913A с преобразователем измерительным N8485A, пределы допускаемой погрешности измерений мощности ± 6 %;

блок измерителя мощности Е4419В с преобразователем измерительным 8487А: пределы допускаемой погрешности измерений мощности ± 6 %;

блок измерителя мощности Е4419В с преобразователем измерительным Е4413А, пределы допускаемой погрешности измерений мощности ± 8 %;

блок измерителя мощности Е4419В с преобразователем измерительным 8487 А, пределы допускаемой погрешности измерений мощности ± 6 %;

блок измерителя мощности Е4419В с преобразователем измерительным 8487А и переходом ЕТ 54739, пределы допускаемой погрешности измерений мощности ± 8 %;

генератор сигналов E8257D, диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 340^-8, шаг установки частоты 0,001 Гц;

блок измерителя мощности E4418B с преобразователем измерительным 8482В, пределы допускаемой погрешности измерений мощности ± 4,5 %;

делитель мощности Agilent 11636 A для анализаторов с типом соединителя N, делитель мощности Agilent 11636 B для анализаторов с типом соединителя IX (тракт 3,5 мм): коэффициент передачи минус 6 ± 0,5 дБ, пределы погрешности аттестации фазы коэффициента передачи ± 2°;

аттенюатор коаксиальный ступенчатый Agilent 8494B, диапазон рабочих частот от Г10^-4 до 18 ГГц, диапазон ослабления от 0 до 11 дБ;

аттенюатор коаксиальный ступенчатый Agilent 8496B, диапазон рабочих частот от Г10^-4 до 18 ГГц, диапазон ослабления от 0 до 110 дБ;

генератор шума 346С: диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы абсолютной погрешности воспроизведения СПМШ от ± 0,22 до ± 0,34 дБ; или генератор шума 346С с опцией К01: диапазон рабочих частот от 1 до 50 ГГц, пределы абсолютной погрешности воспроизведения СПМШ от ± 0,22 до ± 0,5 дБ.

Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone,

PG 11900 Bayan Lepas Penang Malaysia

Компания «Keysight Technologies, Inc», США 1400, Fountain Grove Parkway, Santa Rosa, CA 95403-1744, USA

Федеральное государственное унитарное предприятие «Всероссийский научно

исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-Mail: office@vniiftri,ru

Принцип действия анализаторов основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигнала при помощи направленных ответвителей и фазочувствительных приемников. В состав анализатора включены один или два (в зависимости от модификации) синтезатора частоты, блок разделения сигнала на падающий и отраженный, несколько приемников, блок вычисления и управления, блок питания.

Конструктивно анализатор представляет собой моноблок настольного исполнения. Анализаторы изготавливаются в корпусах двух цветов. Анализаторы, изготавливаемые в темном корпусе, имеют обозначение «В» вместо «A» после названия модели и оснащаются сенсорным экраном.

Анализаторы обеспечивает измерение амплитудно-частотных и фазо-частотных характеристик различных устройств. Модели анализаторов отличаются друг от друга типом входных и выходных разъемов, количеством каналов, диапазоном частот.

Анализаторы выпускаются (по заказу) в вариантах исполнения (опции), приведенных в таблице 1.

Таблица1
Опция	Функциональное назначение
008	Измерение параметров в импульсных режимах
010	Анализ во временной области
020	Добавление входов ПЧ для антенных и микроволновых измерений
021	Добавление импульсного модулятора к первому встроенному источнику
022	Добавление импульсного модулятора ко второму встроенному источнику
025	Добавление 4 встроенных импульсных генераторов
028	Измерение коэффициента шума стандартными приёмниками
029	Измерение коэффициента шума спец приёмниками с векторной коррекцией
080	Режим смещения по частоте между источником и приёмниками
082	Скалярные измерения параметров преобразователей частоты
083	Скалярные и векторные измерения параметров преобразователей частоты
084	Измерения параметров преобразователей частоты со встроенным гетеродином
086	Приложение для измерения компрессии усиления в панорамном режиме
087	Приложение для измерения интермодуляционных искажений
088	Контроль фазы/разности фаз встроенных источников
118	Режим быстрого свипирования
200	2 порта, 1 встроенный источник

Опция	Функциональное назначение
210	Корректировка метрологических характеристик
216	2 порта, конфигурируемый измерительный блок, аттенюаторы в цепях источника
217	2 порта, один источник, конфигурируемый измерительный блок, расширенный диапазон мощностей
219	Расширенный диапазон мощностей и цепи смещения по постоянному току для 2-портового анализатора
224	Добавление второго источника, встроенного сумматора, и механических переключателей для 2-портового анализатора
301	Приложение для работы со стандартными модулями восстановления калибровки
302	Приложение для работы с температурно-характеризованными модулями восстановления калибровки
400	4 порта, 2 встроенных источника
410	Корректировка метрологических характеристик
417	4 порта, два источника, конфигурируемый измерительный блок, расширенный диапазон мощностей
419	Расширенный диапазон мощностей и цепи смещения по постоянному току для 4-портового анализатора
423	Добавление встроенного сумматора, и механических переключателей для 4-портового анализатора
460	Измерения параметров дифференциальных устройств
510	Нелинейный анализ цепей
514	Измерение Х-параметров цепей
518	Нелинейный анализ цепей в импульсном режиме
520	Измерение параметров цепей с произвольным волновым сопротивлением
551	Калиброванные измерения многопортовых устройств
N1966A	Импульсный адаптер ввода-вывода

Комплект поставки включает:

- анализатор цепей векторный N5221A (В) или N5222A (В), или N5224A (В), или N5225A (В), или N5227A (В), или N5244A (В), или N5247A (В), или N5231A (В), или N5232A (В), или

N5234A (В), N5235A (В), или N5239A (В). Опция 010, и (или) 014, и (или) 016, и (или) 020, и (или) 021, и (или) 022, 025, и (или) 029, и (или) 460, и (или) 550, и (или) 551, и (или) UNL, и (или) 080, и (или) 081, 082, и (или) 083, и (или) 084, и (или) 086, и (или) 087, и (или) Н08, и (или) Н11, и (или) Н85, (по заказу).

- комплект эксплуатационной документации изготовителя - 1 шт.;
- методика поверки - 1 шт.

анализаторов N5221A (В), N5222A (В) приведены в таблице 3.

Таблица 3

		N5221A (В)		N5222A (В)
Количество измерительных			2 или 4
портов
Тип коаксиального соедини-			тип IX, вилка (3,5 мм)
теля измерительного порта
Диапазон рабочих частот		от 10 МГц до 13,5 ГГц		от 10 МГц до 26,5 ГГц
Разрешение по частоте, Гц		1
Пределы допускаемой относи-
тельной погрешности уста-			±Р10’⁶
новки частоты выходного сиг-
нала синтезатора частот
Динамический диапазон, дБ
	Опции 200 или 400		Опции 201 или 401		Опция 217,219, 417или 419
10 МГц-50 МГц	94		94		94
50 МГц-100 МГц	108		108		108
100 МГц-500 МГц	118		118		118
500 МГц-2 ГГц	127		127		127
2 ГГц-3,2 ГГц	127		127		127
3,2 ГГц-10 ГГц	127		127		127
10 ГГц-13,5 ГГц	127		127		127
13,5 ГГц-16 ГГц	127		127		127
16 ГГц-20 ГГц	127		127		124
20 ГГц-24 ГГц	124		124		121
24 ГГц -26 ГГц	114		114		111

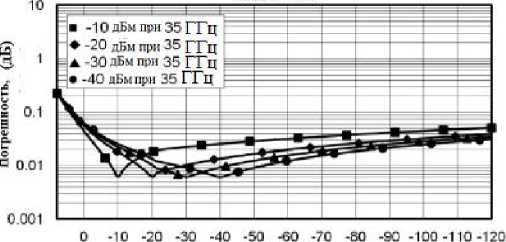

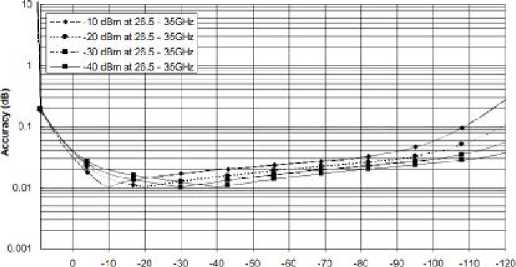

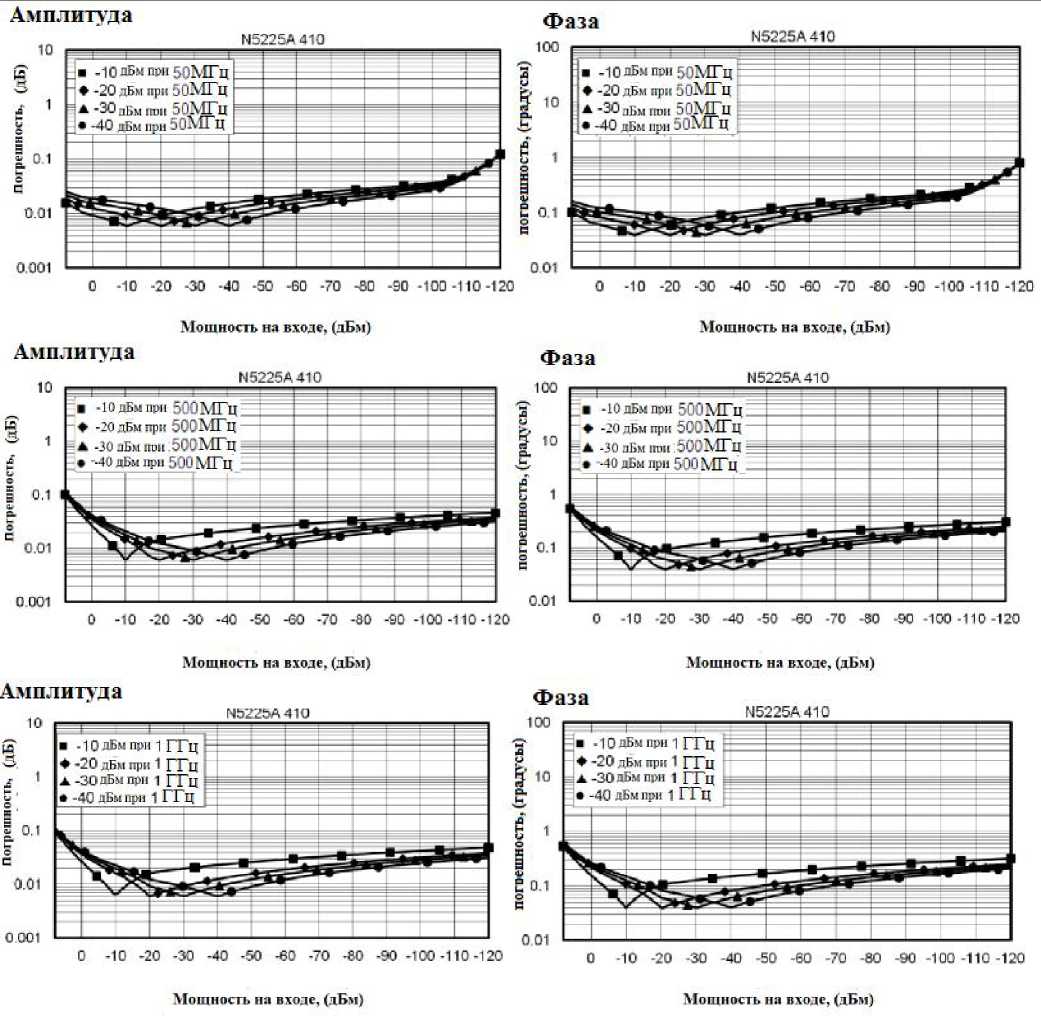

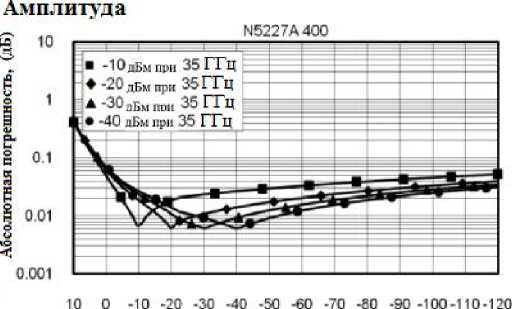

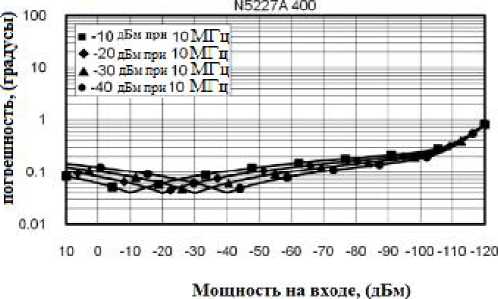

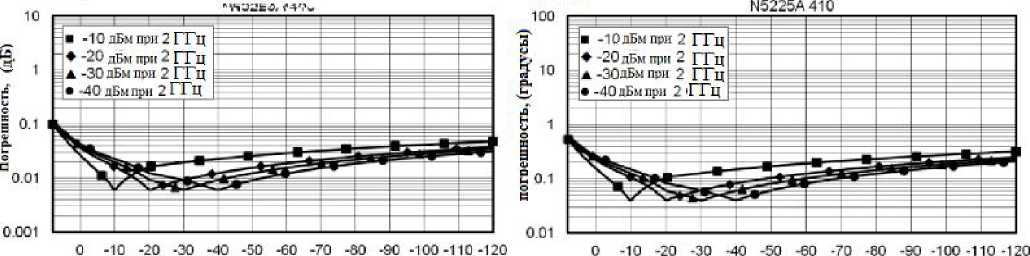

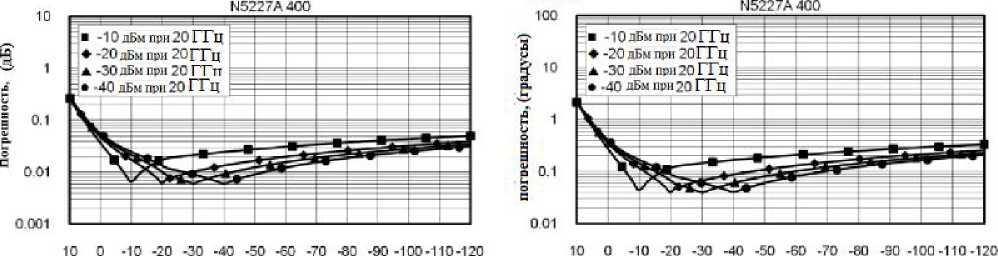

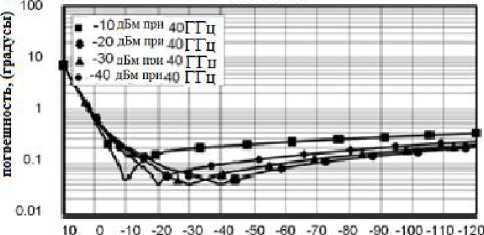

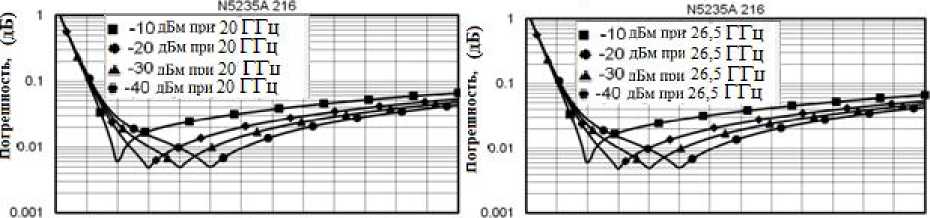

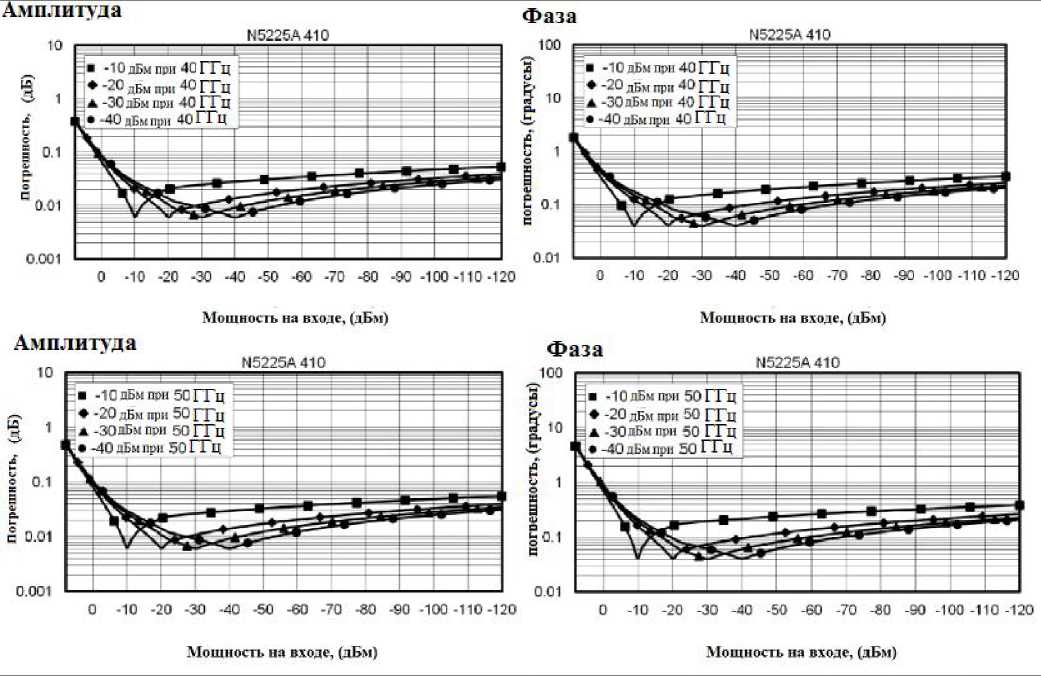

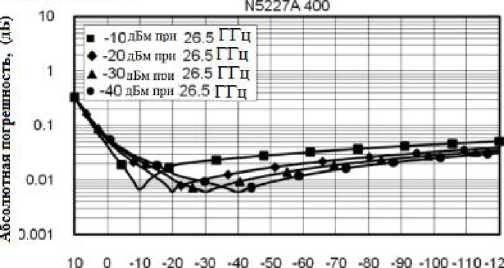

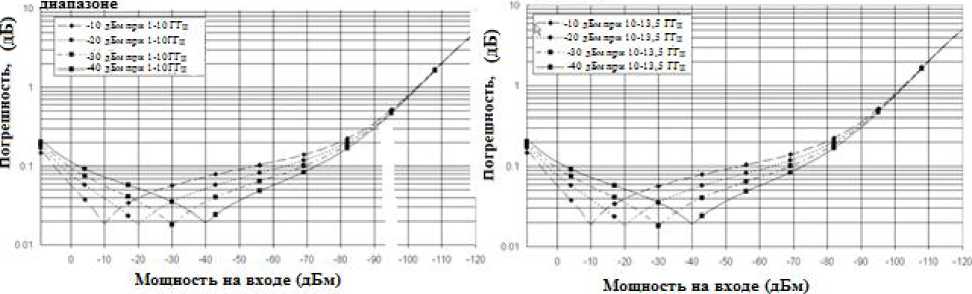

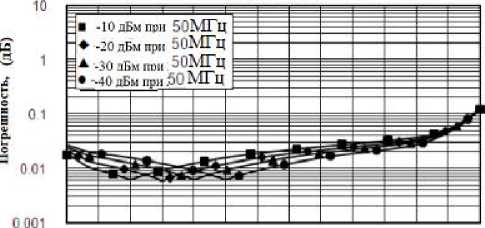

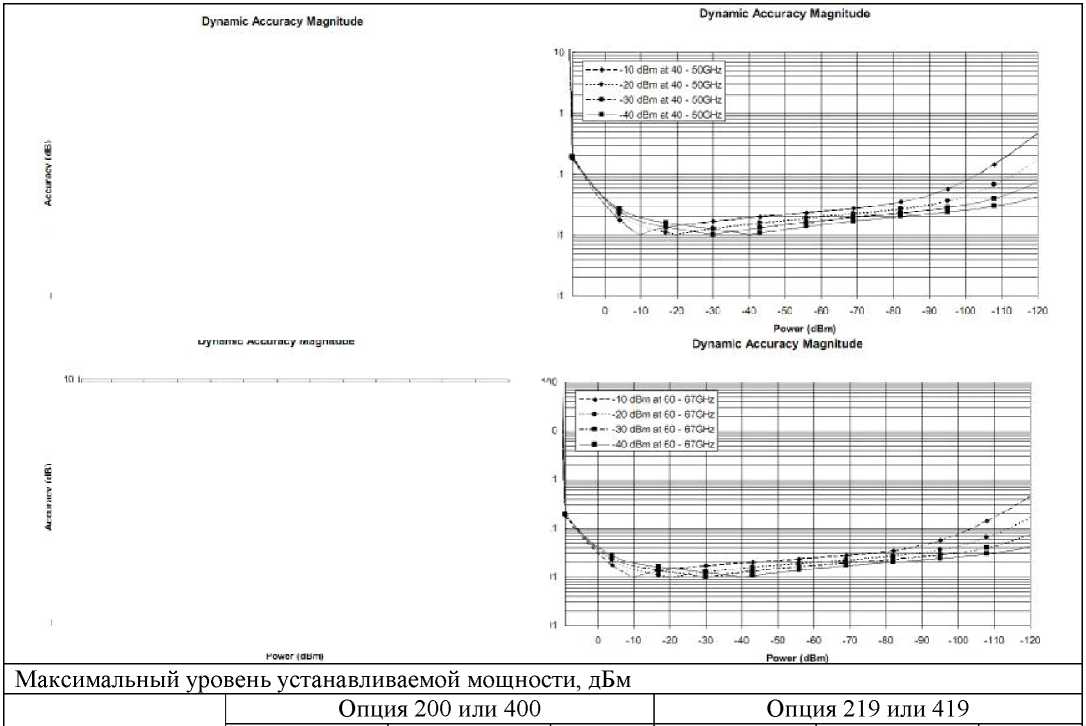

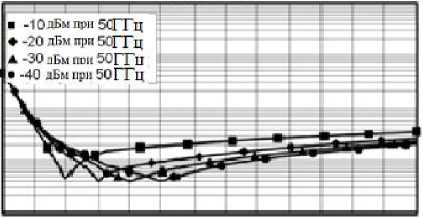

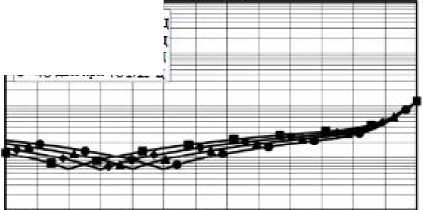

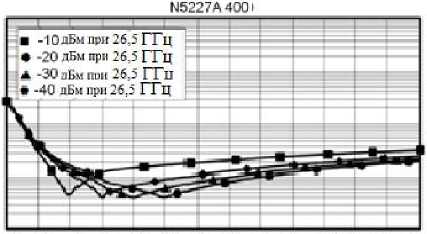

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

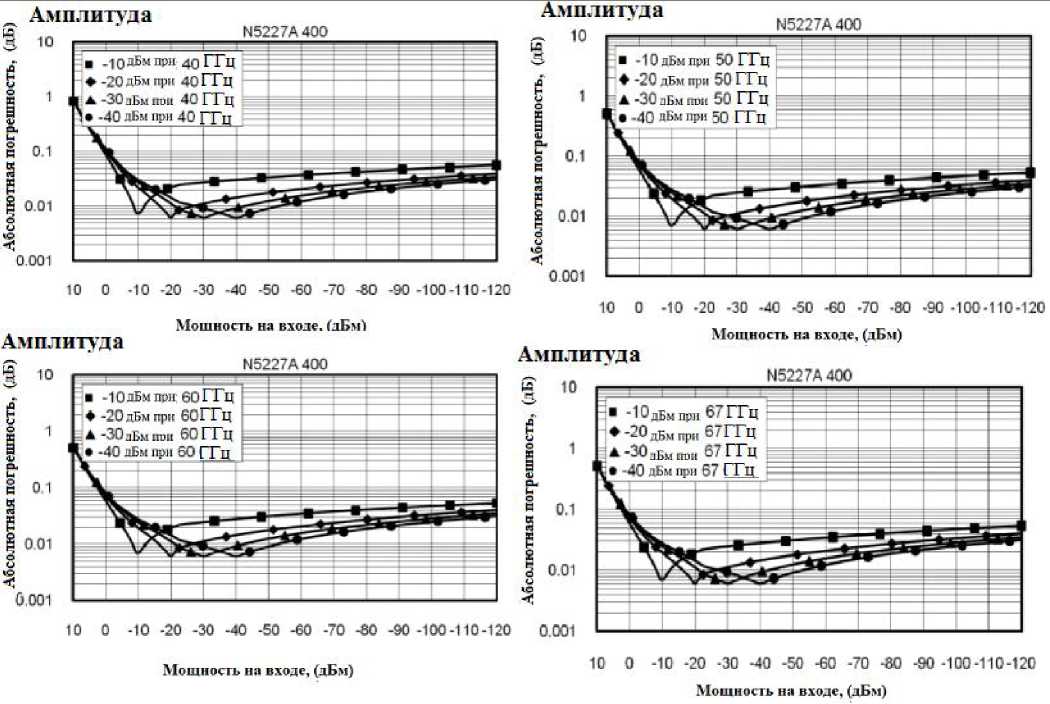

Амплитуда

N5222A419

Амплитуда

N5222A419

0 01

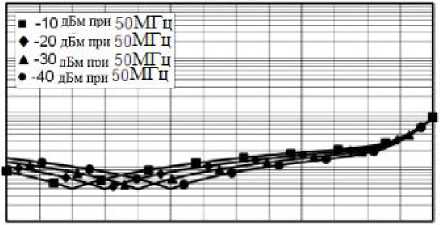

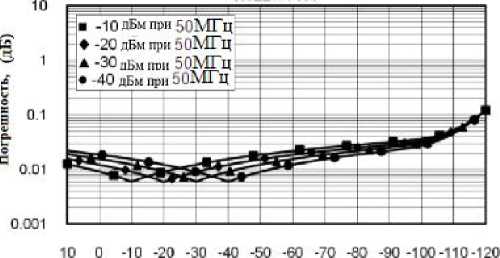

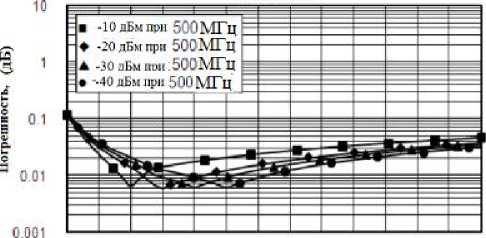

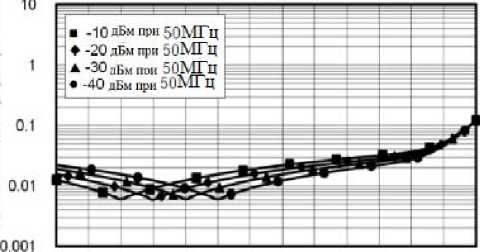

■-10 дБм при 50 МГц ♦ -20 дБм при 50 МГц А-30 дБм ггои 50 МГц

• -40дБылрп 50 МГц

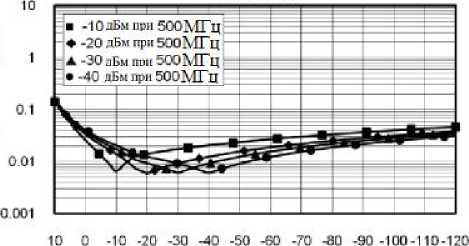

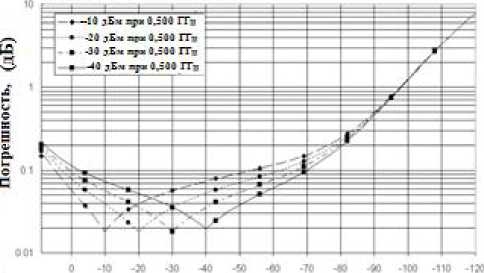

■ -10 дБм при 500 МГц ♦-20 дБм при 500 МГц А-30 дБм пон 500 МГц 3*-4О дБм при

500 МГц

0 001

0.001

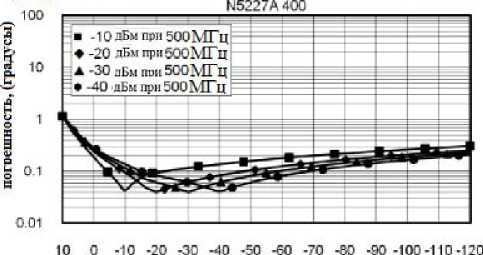

10 0 -10 -20 -ЗО -40 -50 -60 -70 -80 -90 -100-110-120

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

Мощность на входе, (дБм)

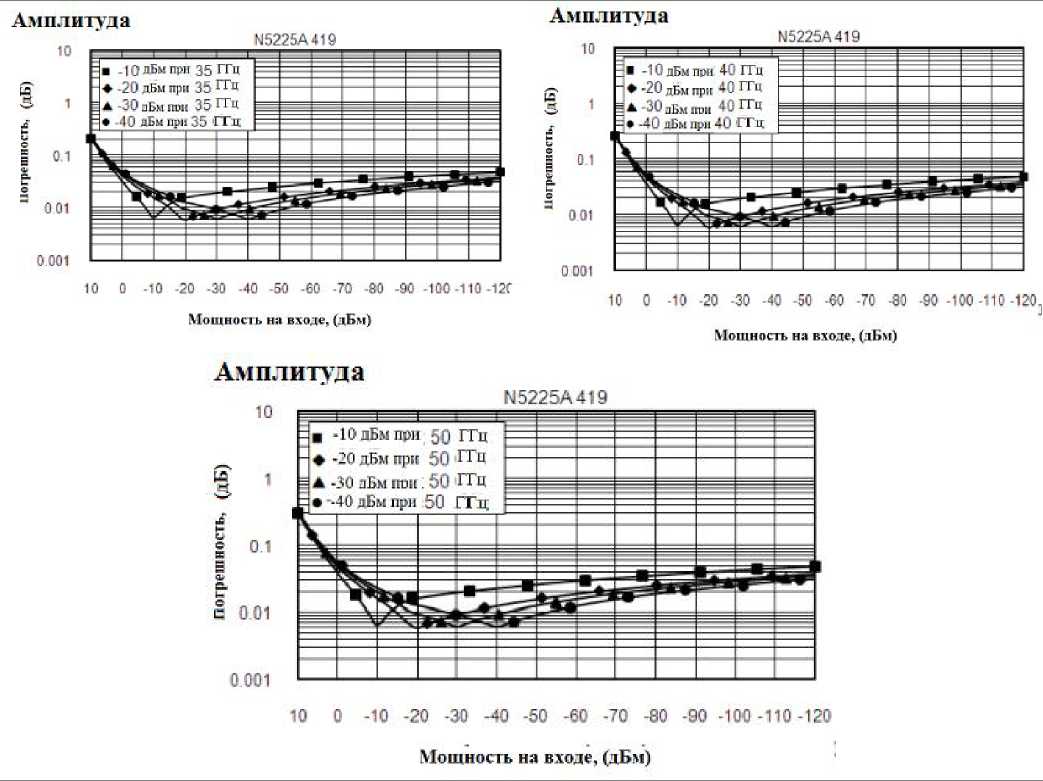

Амплитуда

N5222A20C

—

Амплитуда

N5222A419

0.001

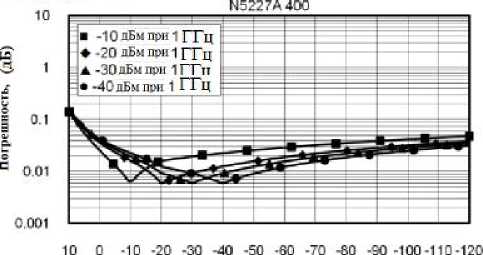

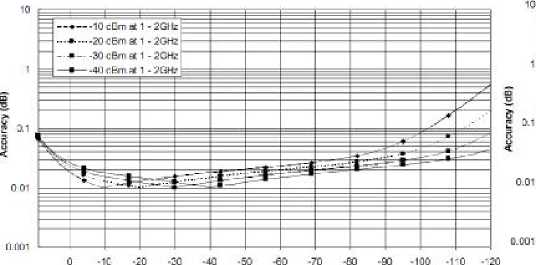

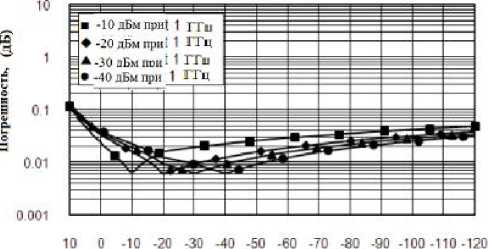

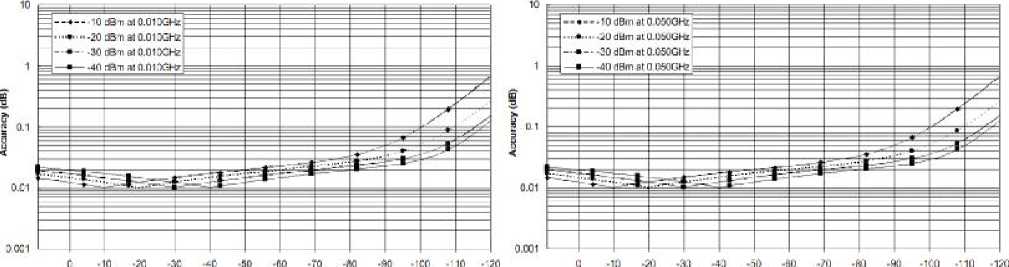

■ -10 дБм при 1 ГГц

♦-20пБмцри 1ГГи

А-ЗОдБмпри 11Тц • 40 дБм при 1 ГГц

0.01

0.001

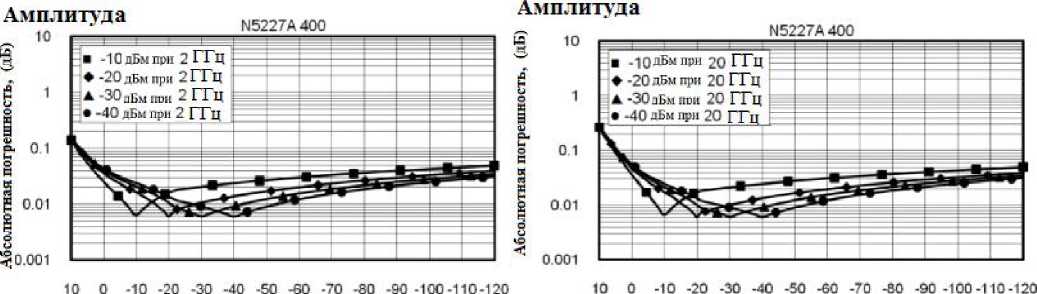

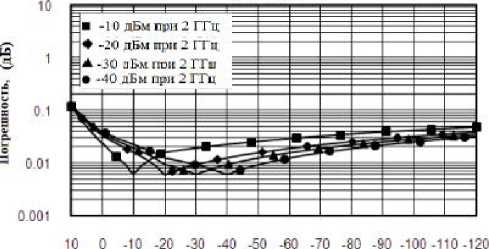

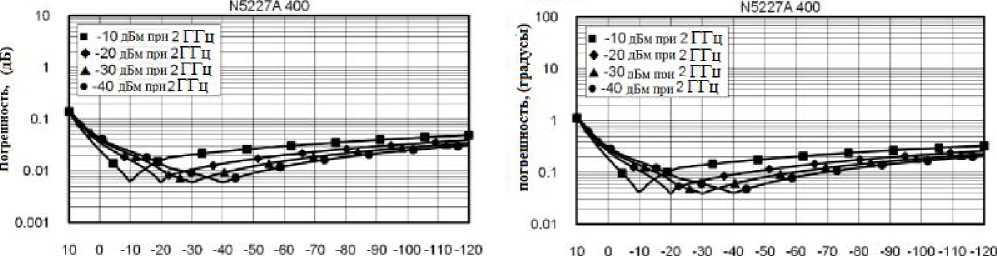

■ -10 дБм при 2 ГГц

♦ -20 дБм при 2 ГГц А -30 вБм поп 2 ГГи

• -40 дБм при 2 ГГц

10 О 40 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

10 0 -10 -20 -30 -40 -50 -60 -70 -30 -90 -100-110-120

Мощность на входе, (дБм)

Амплитуда

ь Ъ. С В S

ш i 1— е С

0.01

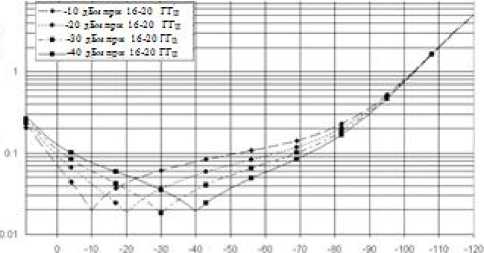

■ -10 дБм при 20 ГГц

* -20 дБм при 20 ГГц
* -30 дБм пин 20 ГГц
* -40 дБм при 20 ГГц

N5222A419

—--1--

N5222A419

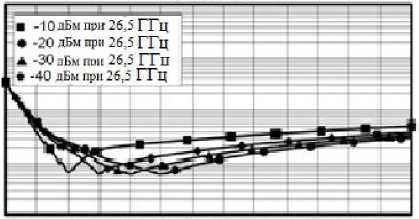

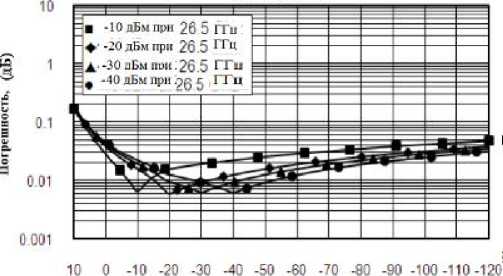

■ -10 дБм при 26.5 ГГц

♦ -20 дБм при 26.5 ГГц а -30 дБм при 26.5 ГГц

• 40 дБм при 26,5 ГГц

0.001

0001

10 0 -10 -20 -30 40 -50 -60 -70 -80 -90 400-110-120

10 0 40 -20 -30 40 -50 -60 -70 -80 -90 -100-110-120

Мощность на входе, (дБм)

Максимальный уровень устанавливаемой мощности, не менее, дБм

	Опции 200,201,400,401		Опции 217,219,417,419
	Порт 1или 3	Порт 2 или 4	Порт 1или 3	Порт 2 или 4
10 МГц-50 МГц	12	12	12	12
50 МГц-16 ГГц	13	13	13	13
16 ГГц-20 ГГц	13	12	10	10
20 ГГц-24 ГГц	13	10	10	7
24 ГГц -26,5 ГГц	7	5	4	2

Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)

10 МГц-50 МГц

50 МГц-500 МГц

500 МГц-3,2 ГГц 3,2 ГГц-10 ГГц 10 ГГц-13,5 ГГц 13,5ГГц-18 ГГц

18 ГГц -26,5 ГГц

±1,0

±1,2

±2,0

±2,5

Нелинейность АЧХ источника, дБ

Все опции

Порт 1 или 3 -25дБм< Р <-20дБм

Порт 1 или 3 -20дБм< Р<-15дБм

Порт 1 или 3

Р >-15 дБм

10 МГц-50 МГц

50 МГц-26,5 ГГц

±2,0

±1,5

Все опции

Порт 2 или 4 -25дБм< Р <-20дБм

Порт 2 или 4 -20дБм< Р<-15дБм

Порт 2 или 4

Р >-15 дБм

10 МГц-50 МГц

50 МГц-500 МГц

500 МГц-26,5 ГГц

±2,5

±2,0

±1,5

Уровень собственных шумов, дБм

Частотный диапазон

Приемника

(Опции 201,217,219,401,417,419)

Тестового порта

(Порты 1,2,3,4)^пч=10Гц)

N5221A

N5222A

N5221A

N5222A

500 МГц-2 ГГц

2 ГГц-13,5 ГГц 13,5 ГГц-20 ГГц

20 ГГц-24 ГГц

24 ГГц -26,5 ГГц

-114

-111

-107

-126

-123

-119

Исправленные характеристики системы (с использованием калибровочного набора 85052B, кабеля 85131F) (Температура окружающей среды 23±3 °С, значения фазы изменяются при отклонении температуры окружающей среды за указанные приделы )

Направленность, дБ

Согласование источника, дБ

Согласование нагрузки, дБ

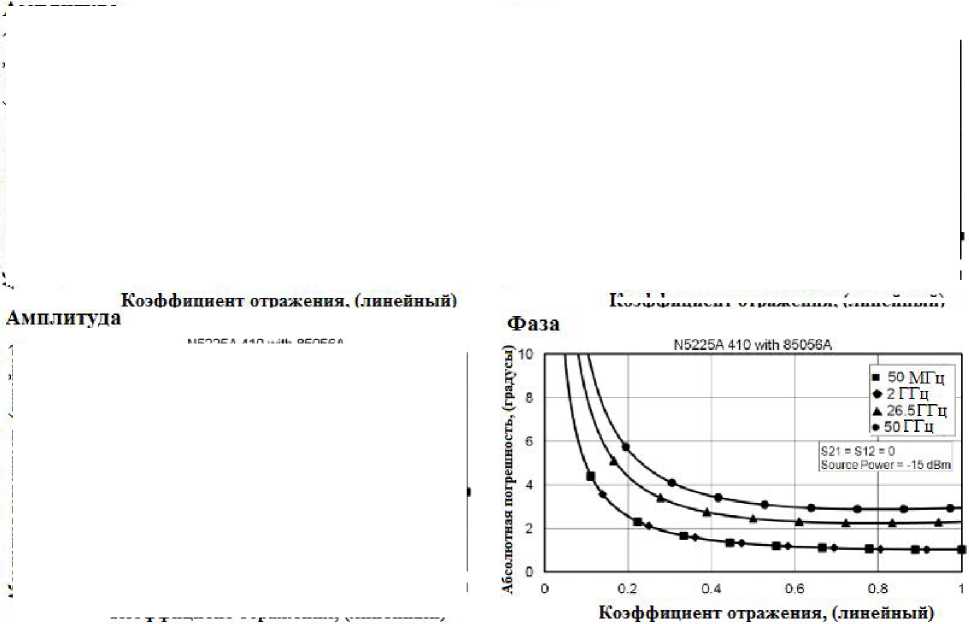

Коэффициент отражение

Коэффициент передачи

Ампли

туда

Фаза, на °C

Ампли

туда

Фаза, на °C

10 МГц-50 МГц

50 МГц-500 ГГц

500 МГц-2 ГГц 2 ГГц-13,5 ГГц

13,5 ГГц-20 ГГц 20 ГГц-26,5 ГГц

0,003

0,006

0,020

0,040

0,034

0,017

0,091

0,104

0,119

0,225

0,110

0,602

0,688

0,788

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

Неисправленные характеристики системы, дБ (без использования калибровочных наборов)

	Направленность	Согласование источника, дБ	Согласование нагрузки, дБ
10 МГц-50 МГц	13	11	11
50 МГц-3,2 ГГц	24	18	17
3,2 ГГц-10 ГГц	23	14	13
10 ГГц-16 ГГц	16	12	10
16 ГГц-24 ГГц	16	10	9
24 ГГц-26,5 ГГц	16	8	8

426x267x533

Г абаритные размеры (ширинах высотахглубина) (без креплений), мм, не более

Фаза

Амплитуда

S11 = S22 = 0

(Source Power - -5 OBm

0.01

0.1

■ 50 МГц

♦ 2 ГГц л 20 ГГц

• 26 51Тц

■ 50 МГц

♦ 2ГТц л 20 ГГц

• 26.5 ГГц

10 О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Коэффициент передачи. (дБ)

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -1Uu

Коэффициент передачи, (дБ)

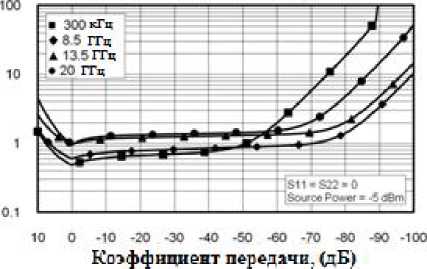

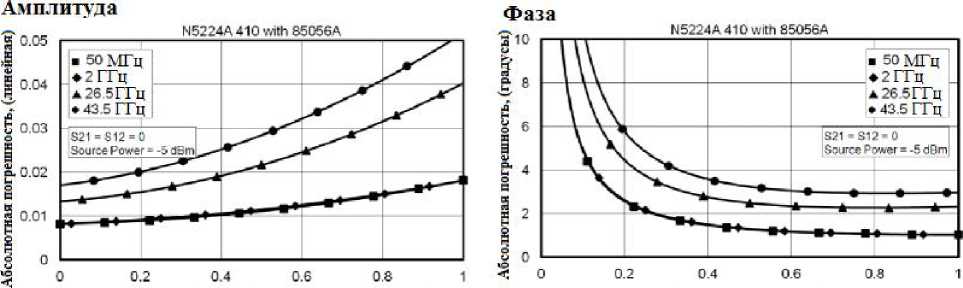

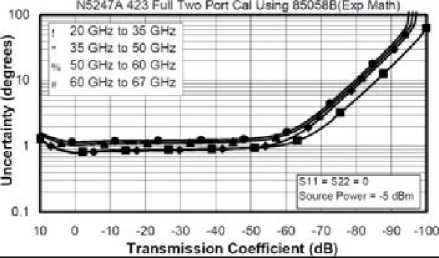

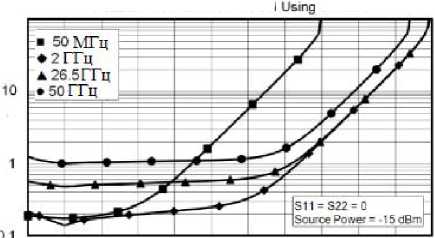

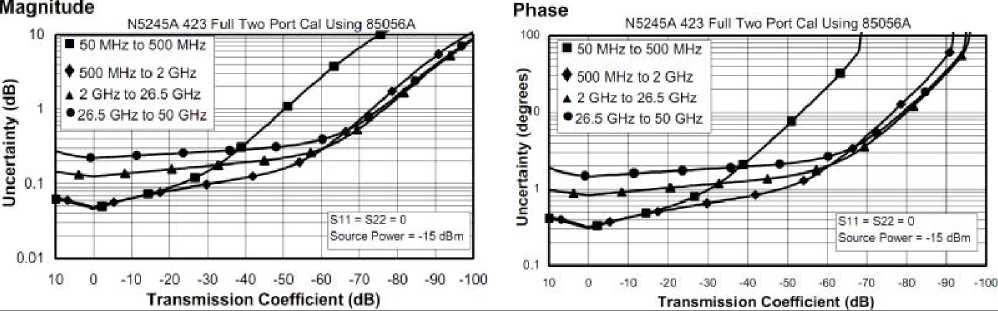

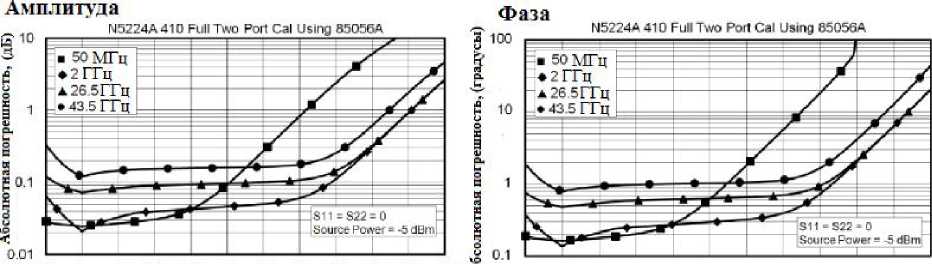

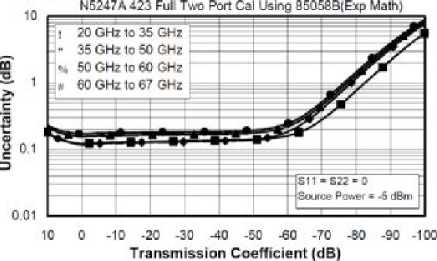

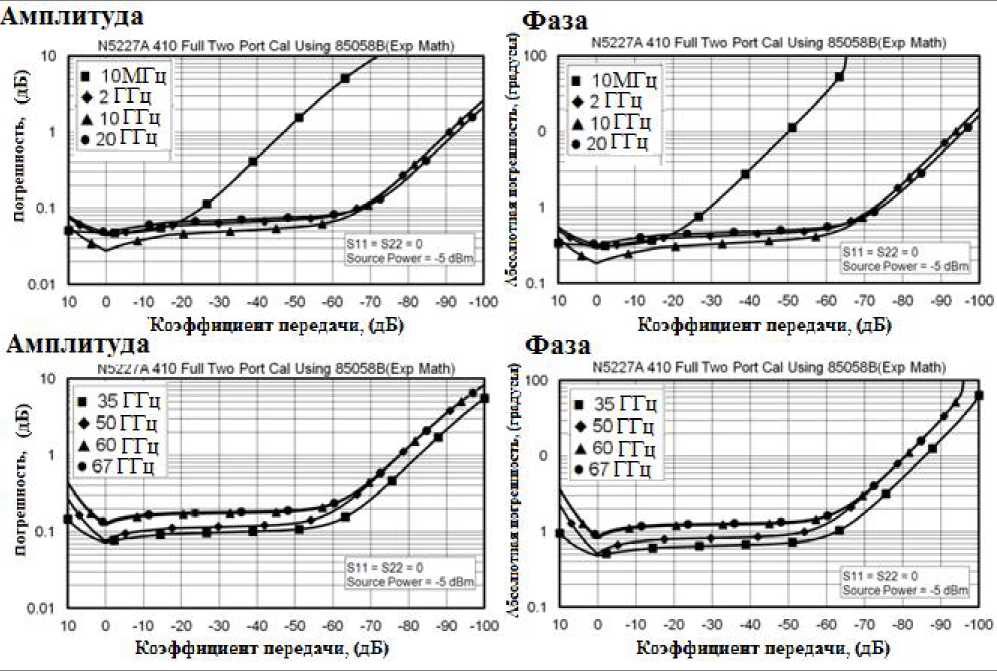

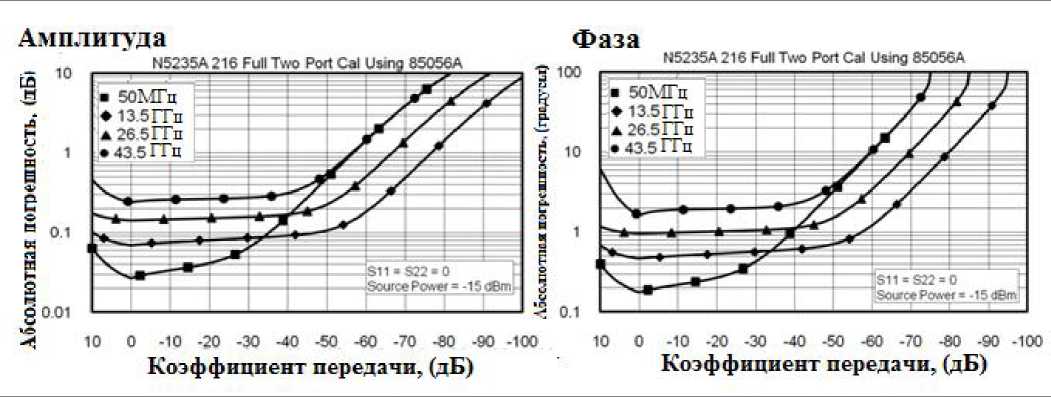

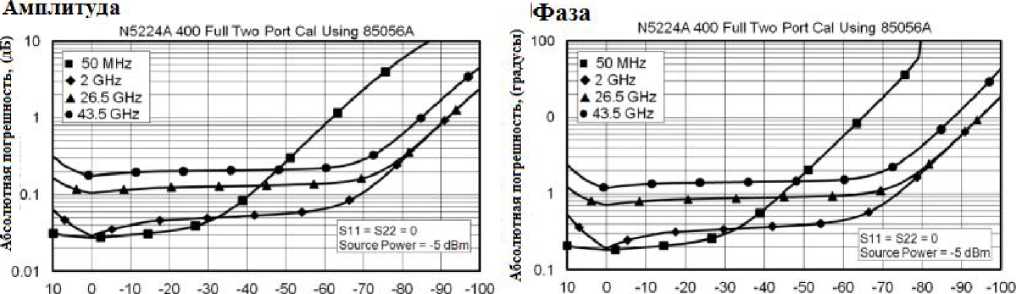

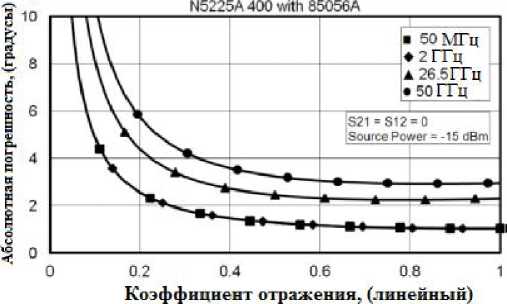

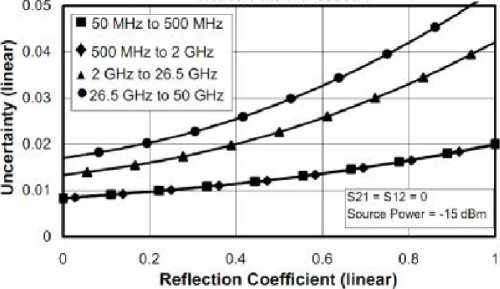

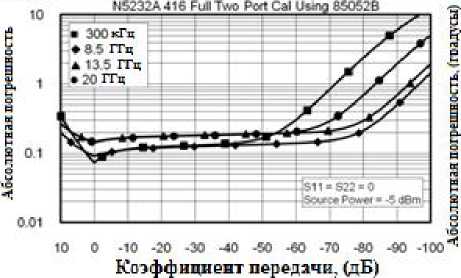

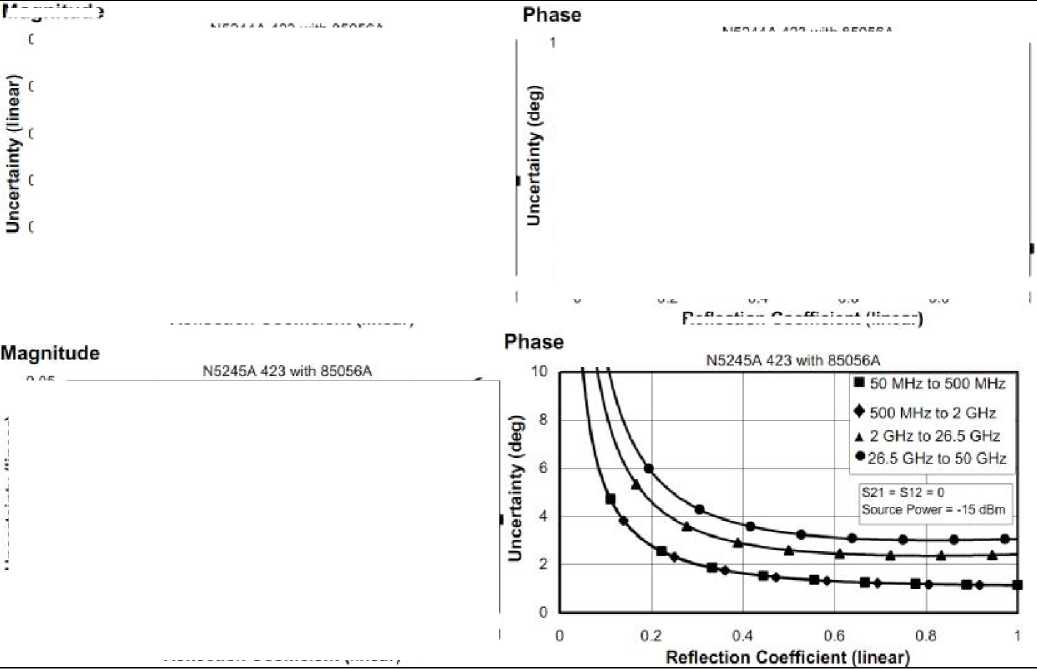

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения

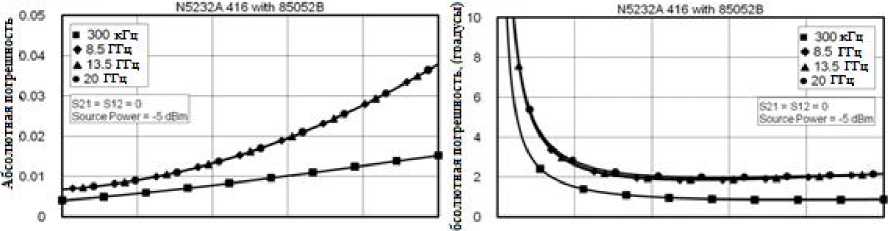

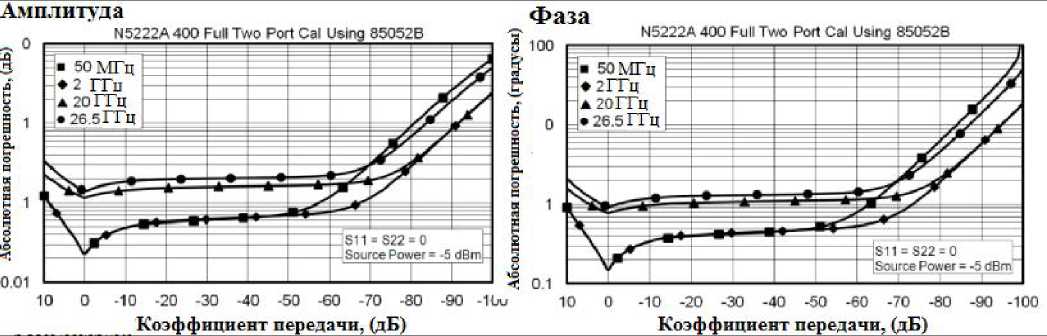

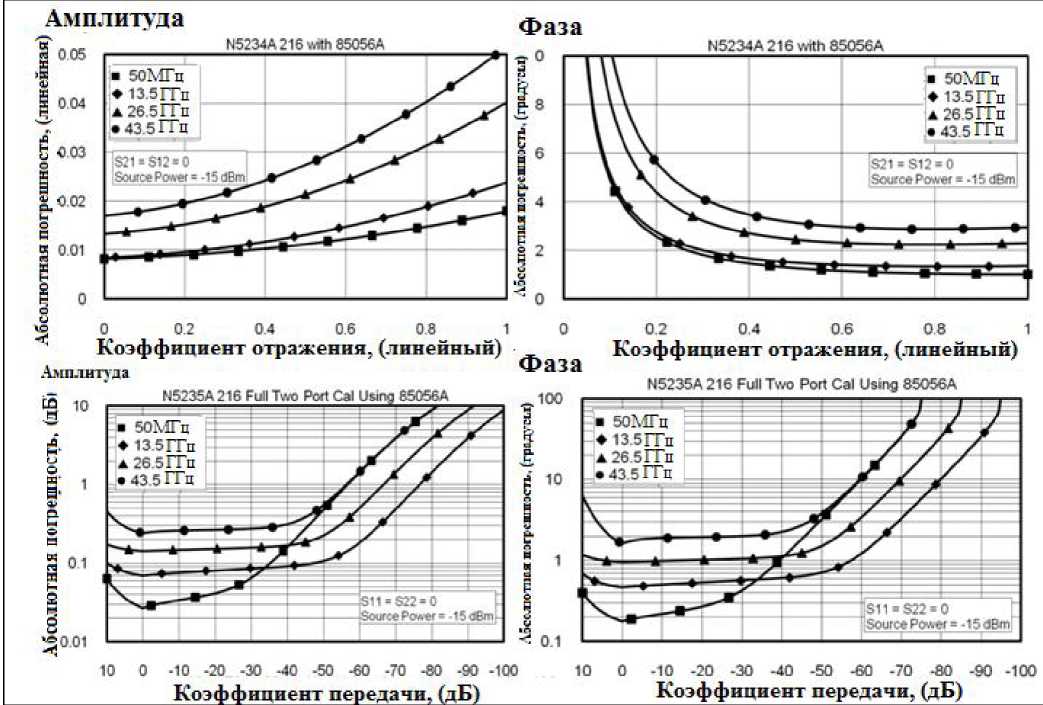

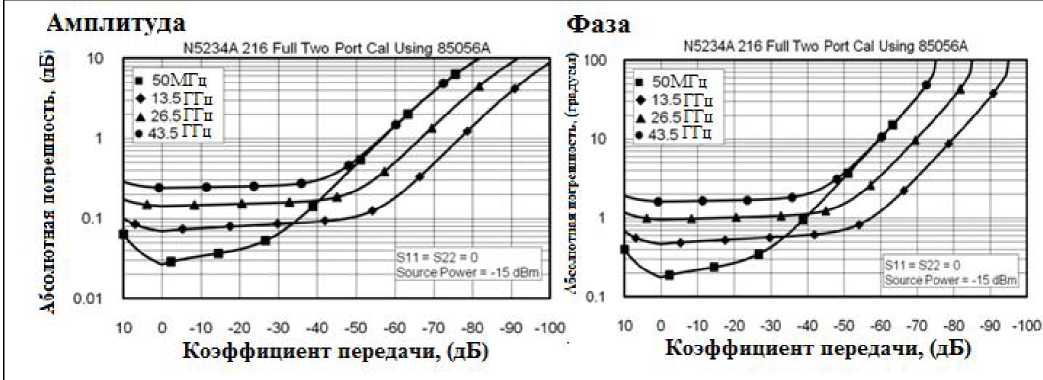

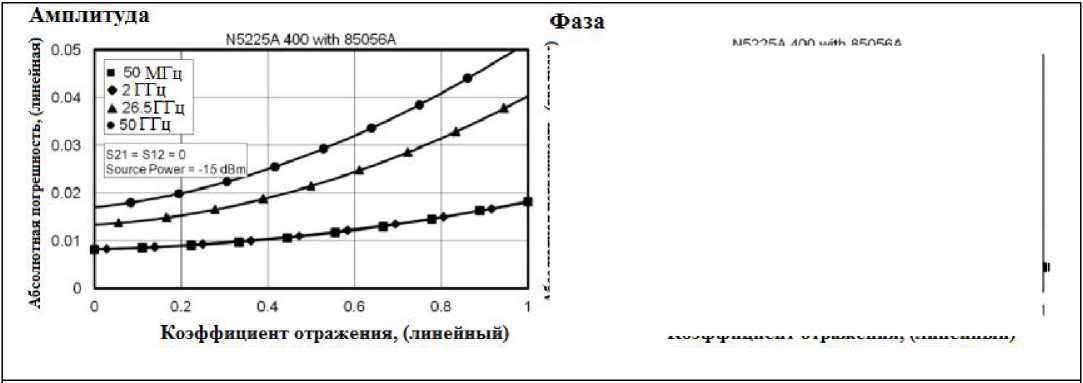

N5222A 400 Full Two Port Cal Using 85052B

N5222A 400 Full Two Port Cal Usrng 85052B

==	=		=

Амплитуда

Фаза

0.05

0.02

N5222A400 с 85052В

0.04

0 03

■ 50 МГц

♦ 2 ГТп A 20 ГГц

• 26 51Тц

S21 = S12 = 0

Source Power = -5 dBm]

0.01

N5222A400 с 85052В

					■ 50 МГц ♦ 2 ГГц
					а20ГТц ■ 26.5ГГЦ I

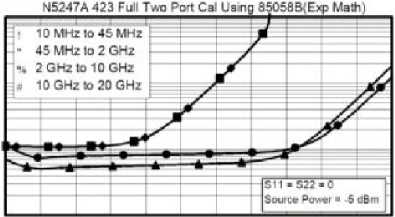

				S21 «S12*0 Source Power = -5 dBm



					•--------1

0.4

0.6

0.8

Коэффициент отражения, (линейный)

0.2 0.4 0.6 0.8

Коэффициент отражении, (линейный)

2-х портовая модель (опции 200 или 217 или 219) масса, кг, не бо

лее

4-х портовая модель (опции 400 или 417 или 419) масса, кг, не бо

лее

27 (43 в заводской упаковке);

36,7 (51 в заводской упаковке).

анализаторов N5224A (В), N5225A (В) приведены в таблице 4.

Таблица 4

			N5224A (В)		N5225A (В)
Количество измерительных портов			2 или 4
Тип коаксиального соединителя измерительного порта			I (2,4 мм) вилка
Диапазон рабочих частот			от 10 МГц до 43,5 ГГц		от 10 МГц до 50 ГГц
Разрешение по частоте, Гц			1
Пределы допускаемой относительной погрешности установки частоты выходного сигнала синтезатора частот			±Г10"⁶

Динамический диапазон, дБ
	Опции 200 или 400	Опции 201 или 401		Опция 217, 219, 417 или 419
10 МГц - 50 МГц 50 МГц - 100 МГц 100 МГц - 250 МГц 250 МГц - 500 МГц 500 МГц - 1 ГГц 1 ГГц - 2 ГГц 2 ГГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 13,5 ГГц 13.5 ГГц - 16 ГГц 16 ГГц - 20 ГГц 20 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц 26.5 ГГц - 30 ГГц 30 ГГц - 32 ГГц 32 ГГц - 35 ГГц 35 ГГц - 43,5 ГГц 43.5 ГГц - 47 ГГц 47 ГГц - 50 ГГц	82 98 108 115 119 127 127 127 127 127 127 127 127 123 123 123 118 115 107	82 98 108 115 118 127 127 127 127 127 127 127 127 122 121 122 117 114 104		80 96 106 113 117 125 125 125 125 125 124 124 124 119 117 119 112 108 98

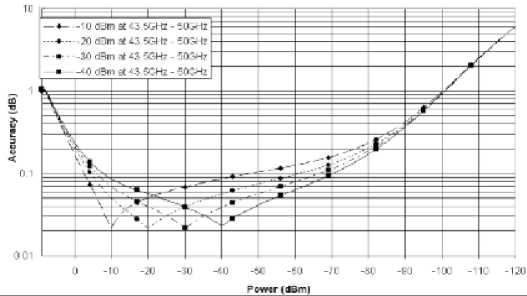

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

Амплитуда

Максимальный уровень устанавливаемой мощности выходного сигнала синтезатора частот, дБм

	Опция 200 или 400	Опция 201 или 401	Опция 217,219 или 417,419
10 МГц - 50 МГц	12	12	10
50 МГц - 16 ГГц	13	13	11
16 ГГц - 26,5 ГГц	13	13	10
26,5 ГГц - 30 ГГц	13	12	9
30 ГГц - 32 ГГц	13	11	7
32 ГГц - 35 ГГц	13	12	9
35 ГГц - 43,5 ГГц	10	9	4
43,5 ГГц - 47 ГГц	6	5	-1
47 ГГц - 50 ГГц	-2	-5	-11

Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)

Амплитуда

N5225A419

0 001

Мощность на входе, (дБм)

Амплитуда

N5225A419

0.1

Мощность ни в коде, (дБм)

_■ -10 дБм при 40 ГТц “ ♦ ’20 дБм при 40 ГГц ВА -ЗОаВми™ 40 ГГц

- * -40 дБм при 40 ГГц

I-с

с 0.01

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110 -120^

. « ДО дБм при др ГГц -20 дБм при 50 ГГц

Ё А -30 аБм [tun . 50 ГГц = • -40 дЕц при 50 ГТ.Ц

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

ш а

⁼ 0.01

N5225A419

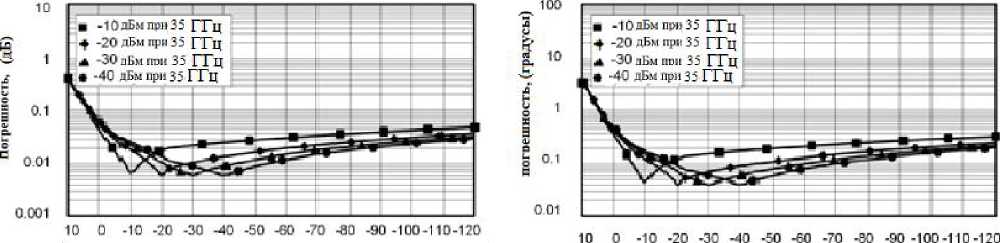

■ -10 ДБм при 35 ГГц

♦ -20 дБм при 35 ГГц ▲ -30 дБм гои 35 ГГц

• 40 дБм при 35 ГТд

50 МГц-1 ГГц

1 ГГц-3,2 ГГц

3,2 ГГц-13,5 ГГц

13.5 ГГц-20 ГГц

20 ГГц-26,5 ГГц

26.5 ГГц-43,5 ГГц

43.5 ГГц-50 ГГц

±1,0

±1,2

±1,5

±1,8

±2,2

±3,2

Нелинейность АЧХ источника, дБ

Все опции

Порт 1 или 3 -25дБм< Р <-20дБм

Порт 1 или 3 -20дБм< Р<-15дБм

Порт 1 или 3

Р >-15дБм

10 МГц-50 МГц

50 МГц-500 МГц

500 МГц-50 ГГц

±2,5

±2,0

±1,5

Все опции

Порт 2 или 4 -25дБм < Р < -20дБм

Порт 2 или 4 -20дБм < Р< -15дБм

Порт 2 или 4

Р > -15дБм

10 МГц - 50 МГц

50 МГц - 3,2 ГГц

500 МГц - 50 ГГц

±2,5

±2,0

±1,5

Уровень собственных шумов, дБм

Частотный диапа

зон

Приемника

(Опции 201,217,219,401,417,419)

Тестового порта

(Порты 1,2,3,4)^пч=10Гц)

N5224A (В)

N5225A (В)

N5224A (В)

N5225A (В)

500 МГц - 1 ГГц

1 ГГц - 10 ГГц 10 ГГц - 20 ГГц 20 ГГц - 26,5 ГГц

26.5 ГГц - 35 ГГц 35 ГГц - 40 ГГц 40 ГГц - 43,5 ГГц

43.5 ГГц - 50 ГГц

-118

-126

-124

-120

-118

-116

-118

-126

-124

-120

-118

-116

-117

-106

-114

-110

-108

-106

-114

-110

-108

-109

Исправленные характеристики системы (с использованием калибровочного набора 85056А, кабеля 85133F) (Температура окружающей среды 23±3 °С, значения фазы изменяются при отклонении температуры окружающей среды за указанные приделы )

Направленность, дБ

S11, дБ

^2^,дБ

Коэффициент отражение

Коэффициент передачи

Ампли

туда

Фаза, на °C

Ампли

туда

Фаза, на °C

10 МГц-50 МГц

50 МГц-2 ГГц

2 ГГц-10 ГГц

10 ГГц-20 ГГц 20 ГГц-30 ГГц

30 ГГц-40 ГГц

40 ГГц-50 ГГц

0,001

0,008

0,020

0,027

0,009

0,054

0,133

0,180

0,045

0,020

0,036

0,051

0,123

0,162

0,300

0,135

0,236

0,337

0,811

1,068

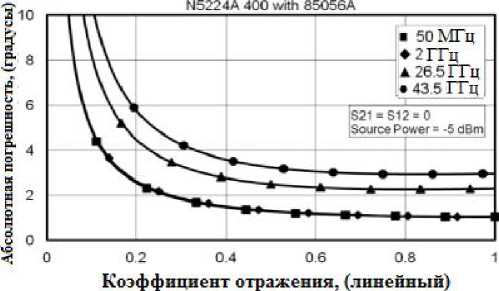

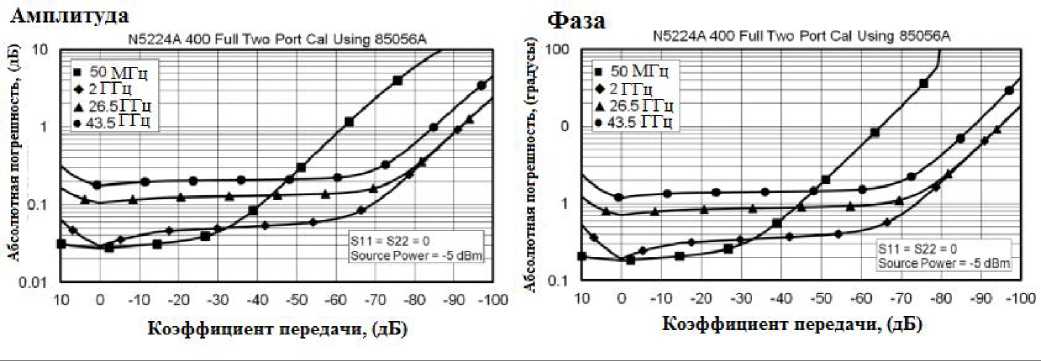

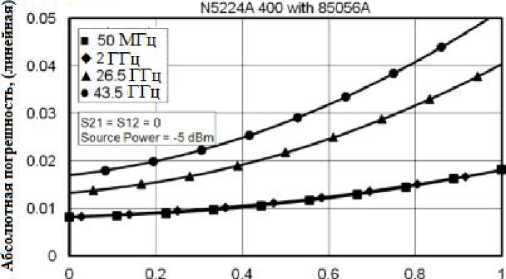

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

Коэффициент отражения, (линейный)

Фаза

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения

Амплитуда

Неисправленные характеристики системы, дБ (без использования калибровочных наборов)

	Направленность	S11	S22
10 МГц-50 МГц	18	10	10
50 МГц-200 МГц	22	21	19
200 МГц-500 МГц	24	21	18
500 МГц-3,2 ГГц	25	18	16
3,2 ГГц-10 ГГц	22	16	13
10 ГГц-13,5 ГГц	18	13	11
13,5 ГГц-20 ГГц	18	13	10
20 ГГц-26,5 ГГц	16	12	10
26,5 ГГц-43,5 ГГц	16	8	8
43,5 ГГц-50 ГГц	15	7	8

426x266x582,3

Габаритные размеры: (ширинах высотахглубина) (без креплений), мм, не более

2-х портовая модель (опции 200 или 201 или 219) масса, кг, не более

4-х портовая модель (опции 400 или 401 или 419) масса, кг, не более

42,2 (57,6 в заводской упаковке)

44,9 (60,3 в заводской упаковке)

N5224A (В) с опциями 210 или 410

Количество портов____

Частотный диапазон Разрешение по частоте Погрешность установки частоты

от 10 МГц до 43,5 ГГц

N5225A (В)

__с опциями 210 или 410

2 или 4

от 10 МГц до 50 ГГц

1 Гц

±1М0^-6

Динамический диапазон	(опции 210 или 410), дБ
	N5224A (В)	N5225A (В)
10 МГц - 50 МГц	76	76
50 МГц - 100 МГц	92	92
100 МГц - 250 МГц	102	102
250 МГц - 500 МГц	109	109
500 МГц - 1 ГГц	113	113
1 ГГц - 2 ГГц	121	121
2 ГГц - 3,2 ГГц	121	121
3,2 ГГц - 10 ГГц	121	121

10 ГГц - 13,5 ГГц	121	121
13,5 ГГц - 16 ГГц	121	121
16 ГГц - 20 ГГц	121	121
20 ГГц - 24 ГГц	121	121
24 ГГц - 26,5 ГГц	121	121
26,5 ГГц - 30 ГГц	117	117
30 ГГц - 32 ГГц	117	117
32 ГГц - 35 ГГц	117	112
35 ГГц - 40 ГГц	112	112
40 ГГц - 43,5 ГГц	112	112
43,5 ГГц - 47 ГГц	-	109
47 ГГц - 50 ГГц	-	101

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

N5225A410

N5225A 410

О 1

0001

001

Мощность на входе, (дБм)

Амплитуда

Фаза

N5225A410

0.01

0 001

Мощность на входе, (дБм)

Амплитуда

N5225A410

0.1

0.001

0.01

Мощность на входе, (дБм)

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110-120

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110 -120

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110 -120

0.01

■j-с S

о.

0.01

111-.

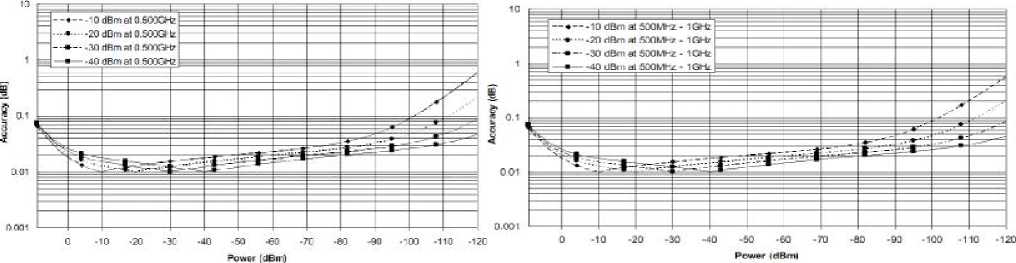

■ -10 дБм при 500 МГц.

♦ -20 дБм при 500МГц А -30 дБм iron 500МГц -

• -40 дБм при 500 МГц

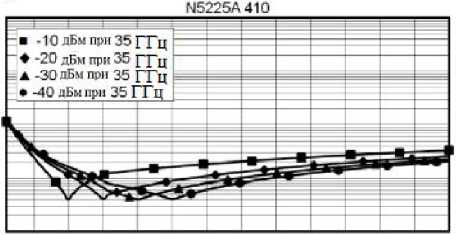

■ -10 дБм при йОЭМГц

♦ -20 дБм при 500МГц А -30 дБм пои. 500МГц

• --40 дБм при 500 МГц

I» -ЮаБмпри50МГцг

♦ -20 дБм при 50МГц

' А -30 дБм iron 50МГц

• -40 дБм при 50л1Гц

---------------------------------------------------------I-----------------------------------------------------------------------------------------------------------

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

-10пБмпри50МГц

’ ♦ -20 дБм при 50МГц 1а -30 дБм iron 50МГц _]• -40 дБм при 50Х£Гц

I I 7 —F

Фаза

too

Фаза

100 г-—

■ -10 дБм при 1 ГТц

♦ -20 дБм при 1 ГТц А-30 дБм при 1 ГТц

• -40 дБмпри 1 L i Ц

■ . 10 дБм при 1 ГГц г!----t----1---:

♦ -20 дБм при 1 ГГц

▲ -ЗОпБм при 1 ГГц Н - ^z f—

в -40 дБм при 1 ГГц •

- ■ I

О -10 -20 -30 -40 -50 -60 -70 -30 -90 -100-110-120

Амплитуда Фаза

Мощность на входе, (дБм)

Амплитуда

* 1

В 0.1

Би. е S

0.01

0.001

I 1 i 1

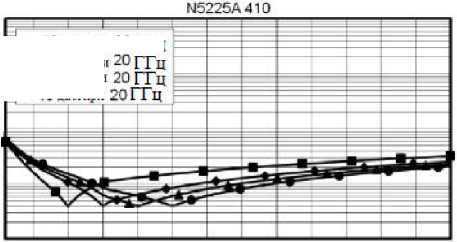

■ -10 дБм при 20 ГГц :

♦ *20 дБм при 20 ГГц I Л -30 дБм при 20 ГГц

• -40 дБм при 20 'ГТЦ ■

Чв -10 дБм при 20 ГГц

♦ -20 дБм при

▲ -30 дБм при

• -40 дБм при

0 01

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

Фаза

1-30

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -1

10 -120

Мощность на входе, (дБм)

Амплитуда

0.001

'N5225A 410

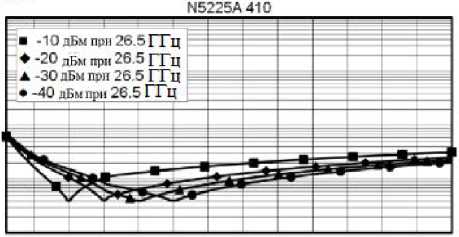

■ -10 дБм при 26.5 ГГц

♦ -20 дБм при 26.5 ГГц А -30 дБм при 26.5 ГГц

• -40 дБм при 26 5 ГГц

«•

с.

в 0.01

00-110-120

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -1

Фаза

100

а -10 -20 -30 -40 -50 -60 -70 -30 -90 -100 -110 -120

Мощность на входе, (дБм)

Амплитуда

Фаза

N5225A 410

100

В' 10 д

Мощность на входе, (дБм)

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

Мощность на входе, (дБм)

Амплитуда

Фаза

N5225A410

0.01

0.001

Мощность на входе, (дБм)

Амплитуда

N5225A410

0.001

0.01

Мощность на входе, (дБм)

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110-120

g 0.01

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

О £

■ -10 дБм при 50 ГГц

♦ -20 дБм при 50 П~ц

д -ЗОаБм при 50 ГГц Е• -40 дБм при 5011Ц

в -10 дБм при 40 ГГц

* "20 дБм при 40 [ 1 ц А -30 дБм при 40 ГГц

• -40 дБм при 4011 Ц

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110-120

Фаза

100

3 to

N5225А 410

, '■ lis

■ -10 дБм при 40 L 1 ц

♦ "20 дБм при 40 [ £ ц

А -30 дБм при 40 ГГц j j

•-40 дБм при 40 ГГц

N5225A410

О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110 -120

■ -10 дБм при 50 ГГц

♦ -20 дБм при 50 ГГЦ

▲ -ЗОлБмпри 50 ГГц :

• -40 дБм при 50 ГГц

100

О I

Максимальный уровень устанавливаемой мощности (опция 210 или 410), дБм

10 МГц - 50 МГц

50 МГц - 16 ГГц

16 ГГц - 26,5 ГГц

26.5 ГГц - 30 ГГц

30 ГГц - 32 ГГц 32 ГГц - 35 ГГц 35 ГГц - 43,5 ГГц

43.5 ГГц - 47 ГГц

47 ГГц - 50 ГГц

Пределы допускаемых значений абсолютной погрешности установки мощности (опция 210 или 410), дБ____________

±1,0

±1,2

±1,5

±1,8

±2,2

±3,2

50 МГц - 1 ГГц 1 ГГц - 3,2 ГГц

3,2 ГГц-13,5 ГГц

13.5 ГГц - 20 ГГц

20 ГГц - 26,5 ГГц

26.5 ГГц - 43,5 ГГц

43.5 ГГц - 50 ГГц

Нелинейность АЧХ источника (опция 210 или 410), дБ

Все опции	Порт 1 или 3 -25 дБм < Р < -20дБм	Порт 1 или 3 -20дБм < Р < -15дБм	Порт 1 или 3 Р > -15дБм
10 МГц - 50 МГц	±2,5	±1,5	±1,5
50 МГц - 500 МГц	±2,0	±1,5	±1,5
500 МГц - 50 ГГц	±1,5	±1,5	±1,5

Бее опции

Порт 2 или 4 -25дБм< Р <-20дБм

Порт 2 или 4 -20дБм< Р<-15дБм

Порт 2 или 4

Р >-15дБм

10 МГц - 50 МГц

50 МГц - 3,2 ГГц

500 МГц - 50 ГГц

±2,5

±2,0

±1,5

Уровень собственных шумов на тестовом порту ( Рпч='10Гц) (опция 2

10 или 410), дБм

Частотный диапазон

N5224A (Б)

N5225A (Б)

10 МГц - 50 МГц 50 МГц - 100 МГц 100 МГц - 250 МГц 250 МГц - 500 МГц

500 МГц - 1 ГГц

1 ГГц - 10 ГГц

10 ГГц - 26,5 ГГц

26.5 ГГц -35 ГГц

35 ГГц - 40 ГГц

40 ГГц - 43,5 ГГц

43.5 ГГц - 50 ГГц

-70

-85

-95 -102 -106 -114 -114 -110 -108 -108

-70

-85

-95 -102 -106 -114 -114 -110 -108 -108 -109

Исправленные характеристики системы (с испольованием калибровочного набора 85056А, кабеля 85133F) (Температура окружающей среды 23⁰±3 ⁰С, значения фазы изменяются при отклонении температуры окружающей среды за указанные приделы )

Направленность, дБ

Согласование источника, дБ

Согласование нагрузки, дБ

Коэффициент отражение

Коэффициент передачи

Ампли

туда

Фаза, на °C

Ампли

туда

Фаза, на °C

10 МГц - 50МГц

50 МГц - 2ГГц

2 ГГц - 10ГГц

10 ГГц - 20 ГГц 20 ГГц - 30 ГГц

30 ГГц - 40 ГГц 40 ГГц - 50 ГГц

±0,001

±0,008

±0,020

±0,027

±0,009

±0,054

±0,133

±0,180

±0,019

±0,012

±0,022

±0,035

±0,078

±0,128

±0,127

±0,080

±0,147

±0,232

±0,513

±0,845

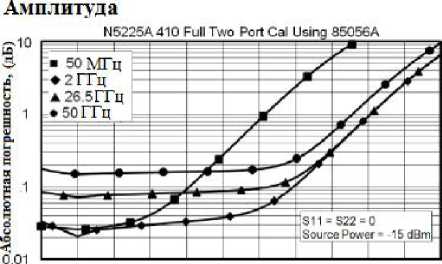

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи

(амплитуда и фаза)

10 0 -10 -20 -30 -40 -50 -00 -70 -80 -90 -100

Коэффициент передачи, (дБ)

Фаза

100

N5225A410 Full Two Port Cal

85056A

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Коэффициент передачи, (дБ)

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 < 10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Коэффициент передачи, (дБ) Коэффициент передачи, (дБ)

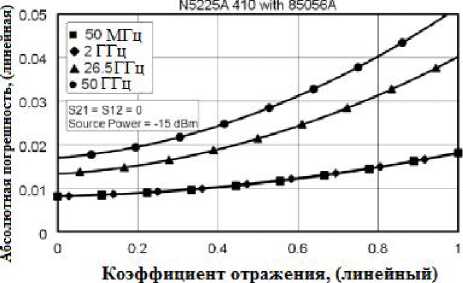

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения (амплитуда и фаза)

Коэффициент отражения, (линейный)

Неисправленные характеристики системы (опции 210 и 410), дБ (без использования калибровочных наборов)
Частотный диапазон	Направленность	Согласование источника	Согласование нагрузки
10 МГц - 50МГц	18	18	17
50 МГц - 200 МГц	22	22	22
200 МГц - 500 МГц	24	26	26
500 МГц - 3,2 ГГц	25	22	21
3,2 ГГц - 10 ГГц	22	17	19
10 ГГц - 13,5 ГГц	18	14	17
13,5 ГГц - 16 ГГц	18	14	15
16 ГГц - 20 ГГц	18	13	15
20 ГГц - 26,5 ГГц	16	14	15
26,5 ГГц - 43,5 ГГц	16	10	13
43,5 ГГц - 46 ГГц	15	10	13
46 ГГц - 50 ГГц	15	9	10

анализаторов N5227A (В) приведены в таблице 5.

Таблица 5

Количество измерительных портов			2 или 4
Тип коаксиального соединителя измерительного порта			1	,85 мм, вилка
Диапазон рабочих частот			от 10 МГц до 67 ГГц
Разрешение по частоте, ГЦ			1
Пределы допускаемой относительной погрешности уста-				±1М0^-6
новки частоты выходного сигнала синтезатора частот
Динамический диапазон, дБ
	Опции 200 или 400	Опции 201 или 401		Опция 219 или 419
10 МГц - 50 МГц	82	82		82
50 МГц - 100 МГц	105	105		105
100 МГц - 500 МГц	114	114		114
500 МГц - 1 ГГц	123	123		123
1 ГГц - 2 ГГц	127	127		127
2 ГГц - 3,2 ГГц	127	127		127
3,2 ГГц - 10 ГГц	127	127		126
10 ГГц - 13,5 ГГц	126	125		123
13,5 ГГц - 16 ГГц	128	128		126
16 ГГц - 19 ГГц	127	126		124
19 ГГц - 20 ГГц	127	127		124
20 ГГц - 24 ГГц	127	127		124
24 ГГц - 26,5 ГГц	128	128		124
26,5 ГГц - 30 ГГц	116	116		113
30 ГГц - 32 ГГц	115	113		111
32 ГГц - 35 ГГц	116	115		112
35 ГГц - 40 ГГц	109	109		105
40 ГГц - 43,5 ГГц	112	111		107
43,5 ГГц - 50 ГГц	112	111		107
50 ГГц - 60 ГГц	112	111		106
60 ГГц - 64 ГГц	112	111		106
64 ГГц - 67 ГГц	112	111		105

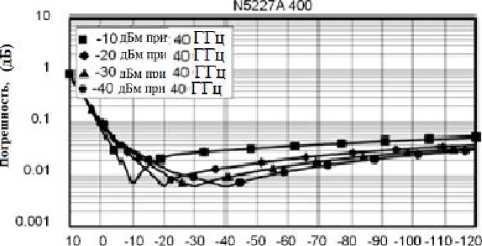

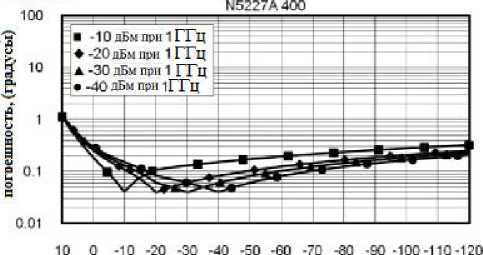

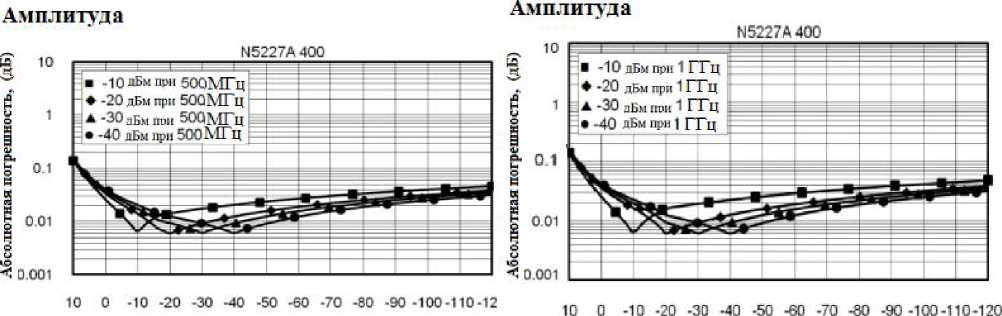

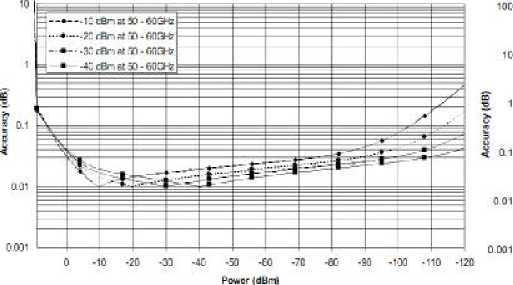

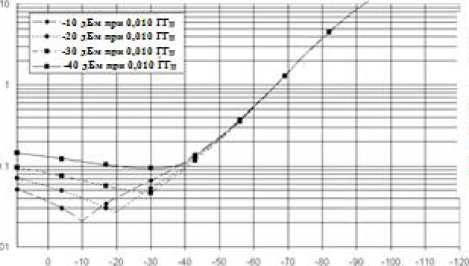

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

Амплитуда

NS227A 400

■ -10 дБм при 1фМГц

♦ -20 дБм пр» 1 0 МГц

▲ -30 дБм iron "10 МГц *-40 дБм при ТОМГЦ

Мощность на входе, (дБм)

Амплитуда

Мощность на входе, (дБм)

Мощность на входе, (дБм)

Максимальный уровень устанавливаемой мощности, дБм

	Опция 200 или 400		Опция 201 или 401		Опция 219 или 419
	Порт 1 или 3	Порт 2 или 4	Порт 1 или 3	Порт 2 или 4	Порт 1 или 3	Порт 2 или 4
10 МГц - 50 МГц	12	12	12	12	11	11
50 МГц - 2 ГГц	13	13	13	13	13	13
2 ГГц - 3,2 ГГц	10	13	10	13	9	13
3,2 ГГц - 10 ГГц	13	13	13	13	11	12
10 ГГц - 13,5 ГГц	12	12	11	11	9	9
13,5 ГГц - 16 ГГц	12	12	12	12	10	10
16 ГГц - 19 ГГц	11	11	10	10	8	8
19 ГГц - 24 ГГц	11	11	11	11	8	8
24 ГГц - 26,5 ГГц	11	11	11	11	7	7
26,5 ГГц - 30 ГГц	10	10	10	10	7	7
30 ГГц - 32 ГГц	9	9	7	7	5	5
32 ГГц - 35 ГГц	10	10	9	9	6	6
35 ГГц - 40 ГГц	5	5	5	5	1	1
40 ГГц - 50 ГГц	11	11	10	10	6	6
50 ГГц - 64 ГГц	11	11	10	10	5	5
64 ГГц - 67 ГГц	11	11	10	10	4	4

Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)

Амплитуда

N5227A4OO

N5227A 400

0,01

Мощность на входе. (дБм)

Мощность на входе, (дБм)

Амплитуда

N522 7А 400

0 01

0.01

0.001

Мощность на входе, (дБм)

10 0 -10 -20 -30 -40 -50 -60 -70 -60 -90-100-110-120

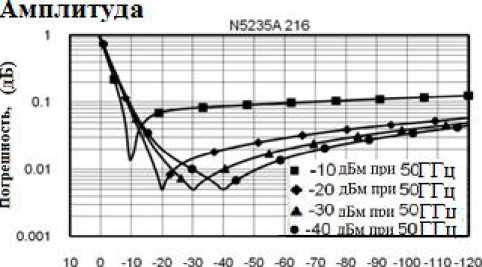

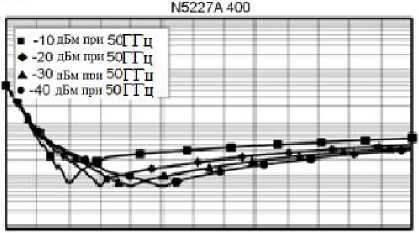

■ -10 дБм при 50 ГГц

♦ -20 дБм при 50 ГТц л -30 дБм при 50 ГГц

• -40 дБм при 50 ГГц

10 О -10 -20 -30 -40 -50 -60 -70 -80 -90-100-110-120

10 0 -10 -20 -30 -40 -50 -60 -70 60 -90 -100-110-120

0.001

6001

0.001

■ 'ЮдБм при 6'ГГц ♦-²⁰ дБм при 67ГТц ]4 -30 дБм пин 67 ГТц

-40 дБм при 67 tlH

■ >ю дБм при до ГГц

♦ -20 дБм при 40 ГГц

11 А -30 дБм nuu 40 1 1 ц 1» -40 дБм при 40 П~Ц

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90-100-110-120

Амплитуда ю ---1---I—

Амплитуда f 9

N5227A 400

L-—1--I —

■ -10 дБм при 60 ГТц

♦ *20 дБм при 60 ГГц ▲ -30 дБм пин 60 ГГц

• -40 дБм при 60 ГГц

10 МГц - 50 МГц

±1,2

±1,0

±2,0

50 МГц - 1 ГГц

1 ГГц - 3,2 ГГц

3,2 ГГц - 20 ГГц

20 ГГц - 26,5 ГГц

26.5 ГГц - 40 ГГц

40 ГГц - 43,5 ГГц

43.5 ГГц - 50 ГГц

50 ГГц - 60 ГГц

60 ГГц - 67 ГГц

±2,2

±3,0

±3,5

±4,0

Нелинейность АЧХ источника, дБ (с фильтром)

Все опции

Порт 1 или 3 -25дБм< Р <-20дБм

Порт 1 или 3 -20дБм< Р<-15дБм

Порт 1 или 3

Р >-15 дБм

10 МГц - 50 МГц

50 МГц - 67 ГГц

±2,5

±1,5

Все опции

Порт 2 или 4 -25дБм< Р <-20дБм

Порт 2 или 4 -20дБм< Р<-15дБм

Порт 2 или 4

Р >-15 дБм

10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 3,2 ГГц 3,2 ГГц - 67 ГГц

±3,5

±2,5

±1,5

Уровень собственных шумов, дБм

Частотный диапа

зон

Приемника

Частотный диапазон

Тестового порта

(Порты 1,2,3,4)^пч=10Гц)

500 МГц - 1 ГГц

1 ГГц - 2 ГГц
2 ГГц - 10 ГГц

10 ГГц - 13,5 ГГц

13.5 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц

26.5 ГГц - 30 ГГц 30 ГГц - 35 ГГц

35 ГГц - 40 ГГц 40 ГГц - 45 ГГц 45 ГГц - 50 ГГц

50 ГГц - 67 ГГц

-122

-126

-125

-127

-128

-117

-116

-114

-111 -110

-109

500 МГц - 1 ГГц 1 ГГц - 10 ГГц

10 ГГц - 13,5 ГГц

13.5 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц

26.5 ГГц - 35 ГГц 35 ГГц - 40 ГГц 40 ГГц - 50 ГГц

50 ГГц - 60 ГГц 60 ГГц - 67 ГГц

-110

-114

-116

-117

-106

-104

-101

Исправленные характеристики системы (с использованием калибровочного набора 85058В и кабеля N4697F) (Температура окружающей среды 23±3 °С, значения фазы изменяются при отклонении температуры окружающей среды за указанные приделы )

Направленность, дБ

Согласование источника, дБ

Согласование нагрузки, дБ

Коэффициент отражение

Коэффициент передачи

Ампли

туда

Фаза, на °C

Ампли

туда

Фаза, на °C

10 МГц - 50 МГц 50 МГц - 2 ГГц

2 ГГц - 10 ГГц

10 ГГц - 20 ГГц 20 ГГц - 35 ГГц

35 ГГц - 50 ГГц 50 ГГц - 60 ГГц

60 ГГц - 67 ГГц

0,019

0,033

0,020

0,030

0,125

0,218

0,132

0,198

0,159

0,128

0,099

0,094

0,100

0,093

0,121

0,137

1,047

0,845

0,655

0,619

0,663

0,616

0,801

0,903

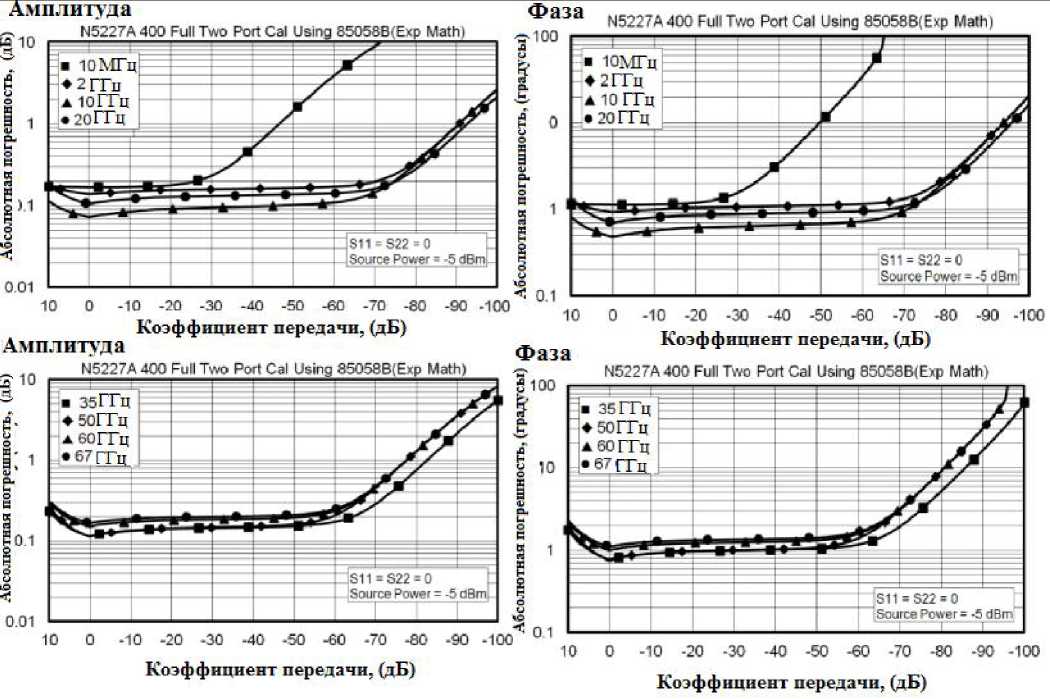

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

Амплитуда

N5227A400 Full Two Port Cal Using 85058B(Exp Math)

■ ЮМГц

♦ 2ГГц

А 10 ГГц

• 20 ГГц

N5227A400 Full Two Port Cal Using 85058B(Exp Math)

0.01

Фаза

N5227A400 Full Two Port Cal Using 85058B<Exp Math)

100

Коэффициент передачи, (дБ)

■ 10 МГц

♦ 2 ГГц А ЮГТц

• 20ГГц

0.01

S11 = S22 = 0 Source Power = -5 dBm

w 10

_ZJS11 = S22=0

Source Power

S11-S22-0

Source Power = -5 dBm,

■ 35ГТц

♦ 50 ГТц a 60 ГГц ■87 П~ц

-10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Коэффициент передачи, (дБ)

■ 35 ГТц

♦ 50ГТц а 60 ГТц

• ⁶⁷ ГГц

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Фаза -г-100

5 dBm| Г I I

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Коэффициент передачи. (дБ)

Амплитуда

N5227A 400 Full Two Port Cal

“г—г

—~S11 = S22 = 0 ' Source Powers-5 dBm

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения (амплитуда и фаза)

Неисправленный характеристики системы, дБ (без использования калибровочных наборов)

	Направленность	Согласование источника	Согласование нагрузки
10 МГц - 50 МГц	17	7	6
50 МГц - 500 МГц	24	15	11
500 МГц - 2 ГГц	24	10	7
2 ГГц - 3,2 ГГц	20	10	7
3,2 ГГц - 10 ГГц	20	7	7
10 ГГц - 16 ГГц	16	7	6
16 ГГц - 20 ГГц	16	7	7
20 ГГц - 26,5 ГГц	14	7	7
26,5 ГГц - 50 ГГц	13	7	6
50 ГГц - 60 ГГц	13	7	7
60 ГГц - 67 ГГц	10	6	6

Габаритные размеры (ширинах высотах глубина) (без креплений), мм, не более

426x266x582,3

2-х портовая модель (опции 200 или 201 или 219) масса, кг, не более

4-х портовая модель (опции 400 или 401 или 419) масса, кг, не более

42,2 (57,6 в заводской упаковке)

44,9 (60,3 в заводской упаковке)

N5227A (В) с опциями 210 или 410
Количество портов	2 или 4
Частотный диапазон	От 10 МГц до 67 ГГц
Разрешние по частоте	1Гц
Погрешность установки частоты	±Г10"⁶
Динамический диапазон, дБ
Частотный диапазон	Опции 210 или 410

10 МГц - 50 МГц	76
50 МГц - 100 МГц	99
100 МГц - 500 МГц	108
500 МГц - 1 ГГц	117
1 ГГц - 2 ГГц	121
2 ГГц - 3,2 ГГц	121
3,2 ГГц - 10ГГц	121
10 ГГц - 13,5 ГГц	120
13,5 ГГц - 16 ГГц	122
16 ГГц - 19 ГГц	121
19 ГГц - 20 ГГц	121
20 ГГц - 24 ГГц	121
24 ГГц - 26,5 ГГц	122
26,5 ГГц - 30 ГГц	110
30 ГГц - 32 ГГц	109
32 ГГц - 35 ГГц	110
35 ГГц - 40 ГГц	103
40 ГГц - 43,5 ГГц	106
43,5 ГГц - 50 ГГц	106
50 ГГц - 60 ГГц	106
60 ГГц - 64 ГГц	106
64 ГГц - 67 ГГц	106

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

Амплитуда

ЬЧоМГц ♦ 2 ГГц
Л ЮГТц • 20 ГГц
S21 = S12=< Source Роле	■ 5 dBm

■ 35 ГГц ♦ 50ГТц
* 60 ГТц •67ГГц
1S21»S12»( Source Powe	* = -5 dBm

				■ 35 ГТц ♦ 50 ГТц
				a 60 ГТц • 67 ГТц
			S21 =S12 = 0 Source Power = -5 dBm

Коэффнпнент отражения, (линейный)

Амплитуда

Фаза

N5227A 400

■ -Юд^шчясЮМГц

* -20 дБипрИОМГц ■д -ЗОдБыгрс 10МГц -> -40 дБяи»: 10МГц

g 0.01

10 0 -10 -20 -30 -40 -50 -60 -70 -60 -90-100-110-120

Мош кость Вз вход?, (дБм)

N5227A4CO

Амплитуда

N522 7А 400

Мощность на входе, (дБм)

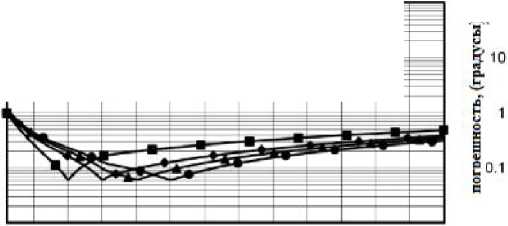

Фаза

10D

□.01

10 О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110-120

Мощность на входе. (дБм)

Мощность на входе, (дБм)

Амплитуда

N5227A 400

0001

0.01

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

Фаза

100

0.01

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120

Мощность на входе, (дБм)

Амплитуда _фаза

N5227A400 N5227A400

Мощность на входе, (дБм)

Амплитуда

Мощность на входе, (дБм)

Фаза

Мощность на входе, (дБм)

N5227А 400

Мощность на входе, (дБм)

Амплитуда

Фаза

0.01

10 0 -10 -20 -30 -40 -50 -60 -70 -60 -90 -100-110-120

100

N5227A 400

0.01

10 0 -10 -20 -30 -40 -50 -60 -70 -33 -90 -100-110-120

Мощность на входе, (дБм)

Максимальный уровень устанавливаемой мощности, дБм

Частотный диапазон	Опция 210 или 410
Частотный диапазон	Порт 1 или 3	Порт 2 или 4
10 МГц - 50 МГц	6	6

50 МГц - 500 МГц 500 МГц - 1 ГГц

1 ГГц - 2 ГГц
2 ГГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 13,5 ГГц

13.5 ГГц - 16 ГГц 16 ГГц - 19 ГГц

19 ГГц - 20 ГГц
20 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц

26.5 ГГц - 30 ГГц 30 ГГц - 32 ГГц 32 ГГц - 35 ГГц 35 ГГц - 40 ГГц 40 ГГц - 50 ГГц 50 ГГц - 60 ГГц 60 ГГц - 64 ГГц 64 ГГц - 67 ГГц

-1

Пределы допускаемых значений абсолютной погрешности установки мощности (опции 210 и 410), дБ

10 МГц - 50 МГц 50 МГц - 1 ГГц 1 ГГц - 3,2 ГГц 3,2 ГГц - 20 ГГц 20 ГГц - 26,5 ГГц

26.5 ГГц - 40 ГГц 40 ГГц - 43,5 ГГц

43.5 ГГц - 50 ГГц 50 ГГц - 60 ГГц 60 ГГц - 67 ГГц

±1,2 ±1,0 ±1,0 ±2,0 ±2,2 ±3,0 ±3,0 ±3,0 ±3,5 ±4,0

Нелинейность АЧХ источника, дБ

Опции

210 и 410

Порт 1 или 3 -25дБм < Р < -20дБм

Порт 1 или 3 -20дБм < Р < -15дБм

Порт 1 или 3

Р > -15дБм

10 МГц - 50 МГц

50 МГц - 67 ГГц

±2,5

±1,5

Опции

210 и 410

Порт 2 или 4 -25дБм < Р < -20дБм

Порт 2 или 4 -20дБм < Р < -15дБм

Порт 2 или 4

Р > -15дБм

10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 3,2 ГГц 3,2 ГГц - 67 ГГц

±3,5

±2,5

±1,5

Уровень собственных шумов (опции 210 и 410) (Гпч='10Гц), дБм

Частотный диапазон

Тестового порта

10 МГц - 50 МГц 50 МГц - 100 МГц 100 МГц - 500 МГц

500 МГц - 1 ГГц

1 ГГц - 10 ГГц

10 ГГц - 13,5 ГГц

13,5 ГГц - 24 ГГц

-70

-92 -101 -110 -114 -114 -116

24 ГГц - 26,5 ГГц	-117
26,5 ГГц - 35 ГГц	-106
35 ГГц - 40 ГГц	-104
40 ГГц - 50 ГГц	-101
50 ГГц - 60 ГГц	-101
60 ГГц - 67 ГГц	-101

Частотный диапазон	На-правлен-ность, ДБ	Согласование источника, ДБ	Согласование нагрузки, ДБ	Коэффициент отражение		Коэффициент передачи
Частотный диапазон	На-правлен-ность, ДБ	Согласование источника, ДБ	Согласование нагрузки, ДБ	Ампли туда	Фаза, на °C	Ампли туда	Фаза, на °C
10 МГц - 50 МГц	35	34	35	±0,019	±0,125	±0,036	±0,234
50 МГц - 2 ГГц	35	34	35	±0,019	±0,125	±0,033	±0,219
2 ГГц - 10 ГГц	41	44	41	±0,010	±0,066	±0,016	±0,108
10 ГГц - 20 ГГц	38	40	38	±0,033	±0,218	±0,037	±0,242
20 ГГц - 35 ГГц	37	41	36	±0,033	±0,218	±0,058	±0,381
35 ГГц - 50 ГГц	37	42	37	±0,020	±0,132	±0,058	±0,383
50 ГГц - 60 ГГц	34	40	33	±0,030	±0,198	±0,093	±0,612
60 ГГц - 67 ГГц	34	40	33	±0,030	±0,198	±0,100	±0,658

Неисправленный характеристики системы (опции 210 или 410) (без использования калибровочных наборов), дБ

Направленность		Согласование источника	Согласование нагрузки
10 МГц - 50 МГц	17	21	18
50 МГц - 200 МГц	24	30	24
200 МГц - 500 МГц	24	29	23
500 МГц - 2 ГГц	24	21	19
2 ГГц - 3,2 ГГц	20	21	19
3,2 ГГц - 10 ГГц	20	19	17
10 ГГц - 13,5 ГГц	16	19	15
13,5 ГГц - 16 ГГц	16	19	13
16 ГГц - 20 ГГц	16	16	13
20 ГГц - 24 ГГц	14	14	12
24 ГГц - 26,5 ГГц	14	13	12
26,5 ГГц - 43,5 ГГц	13	12	10
43,5 ГГц - 46 ГГц	13	11	10
46 ГГц - 50 ГГц	13	11	10
50 ГГц - 60 ГГц	13	10	8
60 ГГц - 67 ГГц	10	9	8

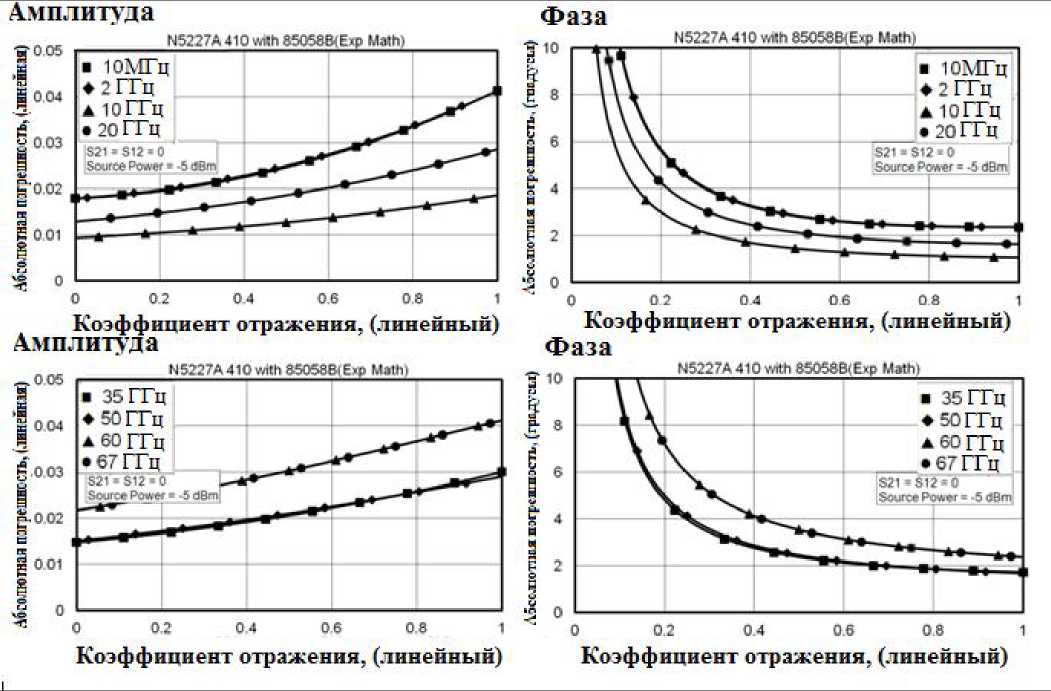

Амплитуда

I 0.03

Source Power = -5 dBm

a oca

N5Z27A 410 -ЛЯГ1 SSOSSBrEx,; Math?

■ 10МГц

♦ 2 ГГц л ЮГТц

• 20 ГТц

g-002

I 0.01 I

Фаза

О D.2 0.4 0.0 0.8 1

Коэффициент отражения, (линейный)

it -----------------------------------------------------------------------------------------

о о? 04 оё оа 1

Коэффициент отражения, (линейный) Фаза

Г*

М5227А410и«1в505ваЕи

■ 10МГц ♦ 2 ГГц
а ЮГТц • 20 ГГц
S21 >512-0 Sou«e Power * .S ийт

' О 0.2 0.4 0.6 0.8 1

Коэффициент отражения, (линейный)

Амплитуда

„ _пг ____ N М27А 410 with 0SO58&Е>р М«№__________

■ 35 ГГц + 50 ГГц
* 60 ГГц • 67 ГГц
521 = 512 = Stxjrte Pdiwt

о 02 0.4 0.6 О.е 1

Коэффициент отражения, (линейный)

Н5227Д 41 g vMh абО58В(Ёф baihl

			■ 35 ГТц ♦ SC¹ Г Гтт
			* SC' ГГц ■ 67 ГГц
			S21 eSTfffft \|8йыГС* PWr*T■ ^j5 dBm

анализаторов N5231A (В), N5232A (В), N5239A (В) приведены в таблице 6.

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

■ 10МГц

♦ 2 ГГЦ л 10 ГГц

• 20 ГГц

sn-sa-o

Source Рс-мег = -6 dBm

NS227A 410 Full Two Port Cal Using В5О5&В|Еф Matti i

S11 < S22 ■ 0 Sour» Power = -5 iSm.

Амплитуда

o.t

O.O1

-100

N5227A410 FuBTwo Part Cal Us-np B505S&Ejp Math.-

■ 35 ГГц

• 50 ГТц

* 60 ГГц

■ 67 ГГц

н t, С Е

Б с С

FJ5227A 410 Full Two Port Cal U«mfl B5053BiE>p Maih)

Фаза

Ы-й too

10 O -to -20 -30 -40 -50 -60 -70 -BO -90 -100

Киэффициезт передачи, (дБ)

10 о ИО -20 -50 -40 -50 -60 -70 .30 -00 -100

Козффиппеат передачи. (дБ)

Фаза

|юо

10 О .10 -20 -30 -40 -50 -60 .70 -80 -90

Коэффиппепт передачи. (дБ)

Амплитуда

0,01 ---------------------------------------------------------------

10 О -10 -20 -30 -40 -50 -60 -70 -ВО -SC -100

Киэффиппевт передачи. (дБ)

Sii = Si2-0 Ssu'ce t* -J dBm.

КШГМЮ Full Two Port Cat Using B5058ErE.p Math?

■ 35 ГГц _x

+ 50 ГГц ;

* 60 ГГц......

• 67 ГГц У/

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения (амплитуда и фаза)

3 0.1

■ 10МГц
♦ 2ГГц ’
+ ЮГГц			1
* 2011Ц

Таблица 6

N5239A (В)

Количество измерительных портов____________

Тип коаксиального соединителя измерительного порта_____________

Диапазон рабочих частот_____________________

Разрешение по частоте, Гц_________________

Пределы допускаемой относительной погрешности установки частоты выходного сигнала синтезатора частот

от 300 кГц до 8,5 ГГц

N5231A (В)

2 или 4

N5232A (В)

Тип IX, вилка (3,5 мм)

от 300 кГц до 13,5 ГГц

от 300 кГц до 20 ГГц

Динамический диапазон, дБ

	Опция 200	Опция 216		Опции 400	Опция 416
	Опция 200	Тестовый порт	Прямой порт приемника	Опции 400	Тестовый порт	Прямой порт приемника
300 кГц - 3 МГц	105	104	117	102	101	114
3 МГц - 10 МГц	115	114	127	112	111	124
10 МГц - 500 МГц	131	129	142	128	128	141
500 МГц - 2 ГГц	133	131	144	128	128	141
2 ГГц - 4 ГГц	133	131	144	128	128	141
4 ГГц - 6 ГГц	133	131	144	127	126	139
6 ГГц - 8,5 ГГц	133	131	144	124	122	135
8,5 ГГц - 10,5 ГГц	128	126	139	122	120	133
10,5 ГГц - 12,5 ГГц	127	125	138	118	116	129
12,5 ГГц - 13,51 ГГц	125	122	135	118	116	129
13,51 ГГц - 15 ГГц	115	112	125	108	106	119
15 ГГц - 20 ГГц	114	111	124	105	101	114

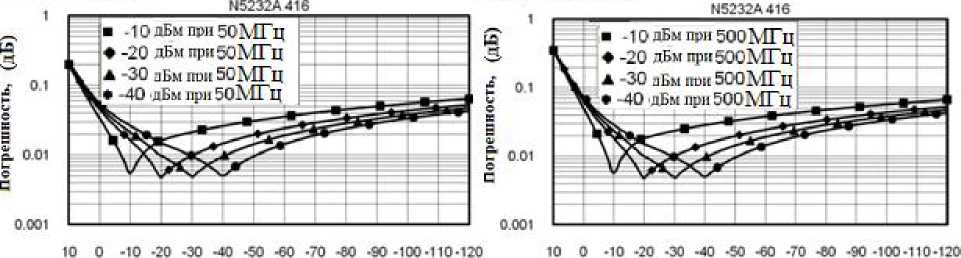

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

Амплитуда

Амплитуда

е s

о; С.

— е Е

0.01

O.Mi

_____________U5232A416

■ 10 дБм при 500МГц

* -20 д&м п]11с500МГц а -30 дБл по» 500 МГц

• -40 дЕы при500МГц

4 н Lr е

£" ®М

0.1

O.Mt

N5232A 415

■ -10 дБм при 1 ГТц ♦ 20 дБм пси 1 ГГц а -30дБм при ТГГтт •-40 дБм при 1 ГТц

10 0 -10 -JO -зй -40 -50 -60 -ТО -to -9a -ИЙ-1*0-130

Амплитуда

N5232A416

10 0 -10 -20 -30 -40 -50 -SO -70 -SO -SO 4W-H0 420

Амплитуда

& о.01 С a

ooai

■ -10 дБм пщи 2 ГТц

♦ -20 дБм при 2 ГГц А -30 дБм при 2 ГГц

• 40 лБл

С,

D.O1

10 0 -10 -20 -50 -40 -50 -ОО -70 -Ю -90-100-110-120'

BW1



	1

Максимальный уровень устанавливаемой мощности, дБм

Опции 200,216 все порты

Ю О -Ю -20 .30 ’40 -50 «* -щ ’SO -90-100-110-120

300 кГц - 10 МГц	10	9
10 МГц - 500 МГц	13	11
500 МГц - 6 ГГц	13	11
6 ГГц - 8,5 ГГц	13	11
8,5 ГГц - 12,5 ГГц	10	8
12,5 ГГц - 13,5 ГГц	8	5
13,5 ГГц - 20 ГГц	8	5
	Опции 400,4	16 все порты
300 кГц - 10 МГц	7	6
10 МГц - 4 ГГц	8	8
4 ГГц - 6 ГГц	7	6
6 ГГц - 8,5 ГГц	4	2
8,5 ГГц - 10,5 ГГц	4	2
10,5 ГГц - 15 ГГц	1	-1
15 ГГц - 20 ГГц	-2	-6

Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)

	Опции 200, 216	Опции 400
300 кГц - 10 МГц	±1,8	±1,5
10 МГц - 45 МГц	±1,5	±1,0
45 МГц - 500 МГц	±1,0	±1,0
500 МГц - 2 ГГц	±1,0	±1,0
2 ГГц - 8,5 ГГц	±1,0	±1,25
8,5 ГГц - 10,5 ГГц	±1,5	±1,5
10,5 ГГц - 12,5 ГГц	±1,5	±2,0
12,5 ГГц - 16 ГГц	±1,5	±2,5
16 ГГц - 20 ГГц	±1,5	±2,8

Нелинейность АЧХ источника, дБ

Опции 200,216

Все порты 300 кГц-10 МГц 10 МГц-20 ГГц Опции 200,216

Все порты 300 кГц-10 МГц

10 МГц-20 ГГц

-25дБм< Р <-20дБм

-20дБм< Р<-15дБм

Р >-15дБм

±2,0

±1,5

-25дБм< Р <-20дБм

-20дБм< Р<-15дБм

±1,5

Р >-15дБм

±2,5

±1,5

Уровень собственных шумов, дБм
Частотный диапазон	Приемника		Т естового порта (F пч= 10Гц)
Частотный диапазон	Опции 200, 216	Опции 400, 416	Опции 200, 216	Опции 400, 416
500 МГц - 2 ГГц	-133	-133	-120	-120
2 ГГц - 4 ГГц	-133	-133	-120	-120
4 ГГц - 8,5 ГГц	-133	-133	-120	-120
8,5 ГГц - 10,5 ГГц	-131	-131	-118	-118
10,5 ГГц - 13,51 ГГц	-130	-130	-117	-117
13,51 ГГц - 15 ГГц	-120	-120	-107	-107
15 ГГц - 20 ГГц	-119	-120	-106	-107

	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Коэффициент отражение		Коэффициент передачи
	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Ампли туда	Фаза на °C	Ампли туда	Фаза на °C
300 кГц - 50 МГц	48	40	48	0,003	0,020	0,067	0,441
50 МГц - 500 ГГц	48	40	48	0,003	0,020	0,017	0,115
500 МГц - 2 ГГц	48	40	48	0,003	0,020	0,017	0,115
2 ГГц - 8,5 ГГц	44	31	44	0,006	0,040	0,078	0,518
8,5 ГГц - 13,5 ГГц	44	31	44	0,006	0,040	0,134	0,884
13,5 ГГц - 20 ГГц	44	31	44	0,006	0,040	0,131	0,866

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения

Амплггу.зз Фйхй

О М 0-1 0$ 04 1 О 0.2 0-1 0« 03 1

Ксзффиип?пт DTjzKKcnnn. (лпп:йпый) Ксаффиаптат qtjаллппл. |.тл■:йпыи)

Неисправленные характеристики системы опции 200 и 216, дБ (без использования калибровочных наборов)

	Направленность	Согласование источника	Согласование нагруз ки
300 кГц - 1 МГц	-12	-6	-6
1 МГц - 5 МГц	-12	-9	-9
5 МГц - 45 МГц	-12	-9	-9
45 МГц - 500 МГц	-24	-17	-22
500 МГц - 2 ГГц	-27	-15	-16
2 ГГц - 8,5 ГГц	-19	-10	-10
8,5 ГГц - 12,5 ГГц	-15	-8	-8
12,5 ГГц - 20 ГГц	-15	-8	-9
Неисправленные характеристики системы опции 400 и 416, дБ (без использования калибровочных наборов)
	Направленность	Согласование источника	Согласование нагруз ки
300 кГц - 1 МГц	-10	-6	-5
1 МГц - 10 МГц	-10	-9	-14
10 МГц - 1 ГГц	-28	-12	-20
1 ГГц - 3 ГГц	-25	-10	-18
3 ГГц - 5 ГГц	-20	-10	-14
5 ГГц - 8,5 ГГц	-17	-10	-12
8,5 ГГц - 11,5 ГГц	-15	-10	-12
11,5 ГГц - 13,5 ГГц	-15	-7	-7
13,5 ГГц - 16 ГГц	-15	-7	-7
16 ГГц - 20 ГГц	-15	-8	-7

Габаритные размеры (ширинахвысотахглубина) (без креплений), мм, не более

425,6x266,1x445,7

2-х портовая модель (опции 200 или 216) масса, кг, не более

4-х портовая модель (опции 400 или 416) масса, кг, не более

23,6 (34,9 в заводской упаковке)

24 (35,4 в заводской упаковке)

N5234A (В), N5235A (В) приведены в таблице 8.

Таблица 8

N5234A (В)

N5235A (В)

Количество измерительных портов_____________

Тип коаксиального соединителя измерительного порта________________________________________

Диапазон рабочих частот______________________

Разрешение по частоте, Гц_____________________

Пределы допускаемой относительной погрешности установки частоты выходного сигнала синтезатора частот___________________________________

Динамический диапазон, дБ

I (2,4 мм) вилка

от 10 МГц до 43,5 ГГц

от 10 МГц до 50 ГГц

±Г10^-6

	N5235A (В)			N5234A (В)
		Опции 216			Опции 216
	Опция 200	Тестовый порт	Прямой порт приемника	Опция 200	Тестовый порт	Прямой порт приемника
10 МГц - 45 МГц	75	75	110	75	75	110
45 МГц - 500 МГц	90	90	102	90	90	102
500 МГц - 2 ГГц	110	110	122	110	110	122
2 ГГц - 8,5 ГГц	110	110	122	110	110	122
8,5 ГГц - 12,5 ГГц	110	110	122	110	110	122
12,5 ГГц - 13,51 ГГц	110	110	122	110	110	122
13,51 ГГц - 20 ГГц	100	100	112	100	100	112
20 ГГц - 35 ГГц	95	92	102	95	92	102
35 ГГц - 40 ГГц	95	92	102	95	92	102
40 ГГц - 43,5 ГГц	79	75	83	80	80	83
43,5 ГГц - 50 ГГц	79	75	83	-	-	88

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

Амплитуда

Н5236А216

■ -ЮаБмпри бСГГц

♦ -20 ДБм герц 50ГГц

4. -30 аБм пон ЭОГГп i • -40 дБм лрл 50 ГГц

Амплитуда

1 я—I—.

Н52МА 316

■ -ЮдБм при 500МГц

♦ -20 дБм при ЗООМГц л -30 аБм по» 500МГц 1 • -40 дБм jipji 5001ЕГЦ

□ W1

е о.о1 е В

□ 001

10 О -Ю -20 -30 -40 -50 -60 -?fi -SO -90 -100-110-130-

10 О -Ю -20 -К -40 -50 -60 -70 -80 -90 -100-110-120

Амплитуда

н га ж

Ё 0.01

1—1 с С

0001

U5235A216

■ -Ю дБм при 1 ГГц 4 20 лБяпрИ 1 ГГц < -30 дБм при 1ГГтт

• -40 дБм при 1 ГТц_

Амплитуда ¹ п—I-------

N5235A216

ь ОО!

f—

G В

□.0Q1

10 О -10 -20 -30 -Ю -50 -60 -70 -30 -90-100-110-120- 10 О -Ю -20 -30 -40 -50 -ВО -70 -30 -SO -1oa-HO-t20

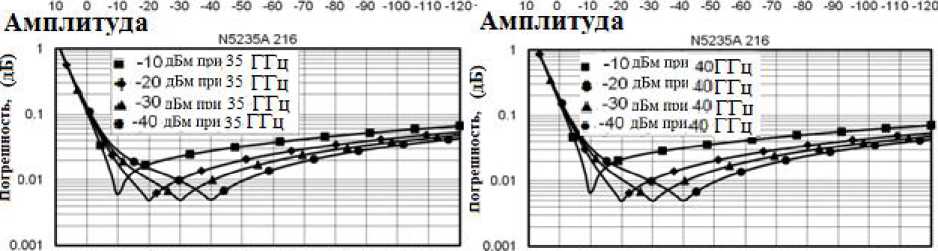

Амплитуда Амплитуда

ТО О -10 -20 -30 -40 -50 -60 -70 -60 -90 -100-110-120- 10 0 -10 -20 -30 -Ю -50 -ВО -70 -80 -00 -lOO-nO-IZO

Максимальный уровень устанавливаемой мощности (все порты), дБм

	N5234A (В)		N5234A (В)
	Опция 200	Опция 216	Опция 200	Опция 216
10 МГц - 45 МГц	0	0	0	0
45 МГц - 500 МГц	0	0	0	0
500 МГц - 2 ГГц	0	0	0	0
2 ГГц - 8,5 ГГц	0	0	0	0
8,5 ГГц - 12,5 ГГц	0	0	0	0
12,5 ГГц - 13,51 ГГц	0	0	0	0
13,51 ГГц - 20 ГГц	0	0	0	0
20 ГГц - 40 ГГц	-5	-8	-5	-8
40 ГГц - 43,5 ГГц	-10	-10	-11	-15
43,5 ГГц - 50 ГГц	-	-	-11	-15

Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)

10 МГц - 45 МГц	±1,5
45 МГц - 500 МГц	±1,5
500 МГц - 2 ГГц	±1,5
2 ГГц - 10,5 ГГц	±1,5
10,5 ГГц - 13,5 ГГц	±1,5
13,5 ГГц - 20 ГГц	±1,5
20 ГГц - 40 ГГц	±1,5
40 ГГц - 43,5 ГГц	±2,5
43,5 ГГц - 50 ГГц	±3,0

Нелинейность АЧХ источника,дБ

Все опции	-25дБм < Р < -20дБм	-20дБм < Р < -15дБм	Р > -15дБм
10 МГц - 45 МГц	±2,0	±1,5	±1,5
45 МГц - 500 МГц	±1,5	±1,5	±1,5
500 МГц - 43,5ГГц	±1,5	±1,5	±1,5
43,5 ГГц - 50 ГГц	±1,5	±1,5	±1,5

Уровень собственных шумов, дБм
Частотный диапазон	Прямой порт приемника (Опции 216)	Тестовый порта (опции 200, 216)(Тпч 10Гц)
500 МГц - 2 ГГц	-122	-110
2 ГГц - 8,5 ГГц	-122	-110
8,5 ГГц - 12,5 ГГц	-122	-110
12,5 ГГц - 13,51 ГГц	-122	-110
13,51 ГГц - 20 ГГц	-112	-100
20 ГГц - 40 ГГц	-110	-100
40 ГГц - 50 ГГц	-98	-90

	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Коэффициент отражение		Коэффициент передачи
	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Ампли туда	Фаза на °C	Ампли туда	Фаза на °C
10 МГц - 50 МГц	42	41	42	0,001	0,009	0,019	0,126
50 МГц - 2 ГГц	42	41	42	0,001	0,009	0,019	0,126
2 ГГц - 10 ГГц	42	38	42	0,008	0,054	0,051
10 ГГц - 20 ГГц	42	38	42	0,008	0,054	0,060
20 ГГц - 30 ГГц	38	33	37	0,020	0,133	0,129
30 ГГц - 40 ГГц	38	33	37	0,020	0,133	0,129
40 ГГц - 50 ГГц	36	31	35	0,027	0,180	0,220

!sr ■

■Source Рога = -1 i 08m

Амплитуда

10Q

0.1

□.

Ю О -1Q -20 -30 -40 -50 -60-70 -80 -90 -100

Коэффициент передачи, (дБ)

1Q О -10 -20 -30 -40 -50 -ВД -70 -ВО -90 -1OQ

Коэффициент передачи, (дБ)

JS11-522=0

Sdirce Power - -IS.J&fi

Фаза

H523SA216 Full Two Pv>rt са Unrig 85О56А

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения (амплитуда и фаза)

S21-S12-0

Source Power = -iSdBm

Амплитуда

Фаза

N5234A216 ,wlh 85056A

N5234A 216 with 85056A

0.05

0.04

0.02

0.01

Фаза

N5235A 216 Full Two Port Cal Using 85O56A

I 0.03

■ 50Х1Гц + 13.5ГТп а26 5ГТп

• 43.5ГГц

10 0 -10 -20 -30 -40 -50 -60 -70 -60 -90 -100

Коэффициент передачи, (дБ)

^100 а

0.2 0.4 0.6 О.в 1

Коэффициент отражения, (линейный)

и ,м

л Й‘

Q Ш-

В*

■ь-

W Ы

ЕЧ

Sc-urte Power = -IS dBm-

0 0.2 0.4 0.6 0.8 1

Коэффициент отражения, (линейный)

Амплитуда

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Коэффициент передачи, (дБ)

1 ■ 622 <■ О

■ ЙОМГд + ' ц дгв.згтп • 43.5 ГГц



		/





	S11.S22-0 Seur«POvei = -IS-JEm

Неисправленные характеристики системы, дБ (без использования калибровочных наборов)

	Направленность	Согласование источника	Согласование нагруз ки
10 МГц - 45 МГц	-15	-9	-10
45 МГц - 200 МГц	-23	-17	-18
200 МГц - 500 МГц	-23	-17	-18
500 МГц - 2 ГГц	-23	-17	-18
2 ГГц - 8,5 ГГц	-21	-12	-13
8,5 ГГц - 12,5 ГГц	-16	-11	-11
12,5 ГГц - 13,51 ГГц	-16	-11	-9

13,51 ГГц - 20 ГГц

20 ГГц - 26,5 ГГц

26.5 ГГц - 40 ГГц

40 ГГц - 43,5 ГГц

43.5 ГГц - 50 ГГц

-16

-15

-13

-11

-7 -7

-5

00 оо on on

Габаритные размеры (ширинах высотах глубина) (без креплений), мм, не более

425,6x266,1x445,7

2-х портовая модель-опции 200 или 216 масса, кг, не более

24,6 (при перевозке 34,9)

N5241A (В) и N5242A (В) приведены в таблице 9.

Таблица 9

			N5241A (В)			N5242A (В)
Количество измерительных пор-					2 или 4
тов
Тип коаксиального соединителя					Тип IX, вилка (3,5 мм)
измерительного порта
Диапазон рабочих частот			от 10 МГц до 13,5 ГГц			от 10 МГц до 26,5 ГГц
Разрешение по частоте, Гц			1
Пределы допускаемой относи-
тельной погрешности установки					±1		•10^-6
частоты выходного сигнала син-
тезатора частот
Динамический диапазон, дБ
	Опции 200 или 400			Опции 21	9 или 419		Опция 224
	Порт 1	Порт 2		Порт 1	Порт 2		Источник 2	Источник 2 вы-
	или 3	или 4		или 3	или 4		выход 1	ход 2
500 МГц - 2 ГГц	124		127	124	127		128	128
2 ГГц - 3,2 ГГц	127		127	124	127		128	128
3,2 ГГц -10 ГГц	127		127	127	127		132	132
10 ГГц -13,5 ГГц	127		127	126	125		130	130
13,5 ГГц - 16ГГц	127		127	126	125		130	130
16ГГц - 20ГГц	127		124	124	122		129	127
20 ГГц - 24 ГГц	122		117	118	117		123	122
24 ГГц - 26 ГГц	112		109	110	106		114	112
	Опция 224			или 423¹
	Порт 1	Порт 2		Порт 1	Порт 2
	или 3	или 4		или 3	или 4
500 МГц - 3,2 ГГц	124		127	130	134
3,2 ГГц - 10 ГГц	127		127	136	134
10 ГГц - 13,5 ГГц	126		124	132	131
13,5 ГГц - 16ГГц	126		124	132	131
16ГГц - 20ГГц	124		121	130	127
20 ГГц - 24 ГГц	117		115	127	124
24 ГГц - 26 ГГц	107		105	121	117
¹ - один из двух портов может использоваться как источник, другой как приемник

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

SI 1-322 Я О

ISouiwPow ■I5e8ffil

Амплитуда

Фаза

N5234A 216 Full Two Port Cal Using 85O56A

0.1

C.O1

-90 -100

■ МХЗГц + 13.5ГГп а 2б.51Тп

* 43.5 ГГц

■ 5ОМГц + 13.5ГТп а 26.5 ГТп

• 43.5 ГГц

10 0 -10 -20 -30 -40 -50 -60 -70 -80

Коэффициент передачи, (дБ)

10 О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Коэффициент передачи, (дБ)




	* л
	/


	.S11 - S22 = 0 Source Pfrwttf = -ISifim

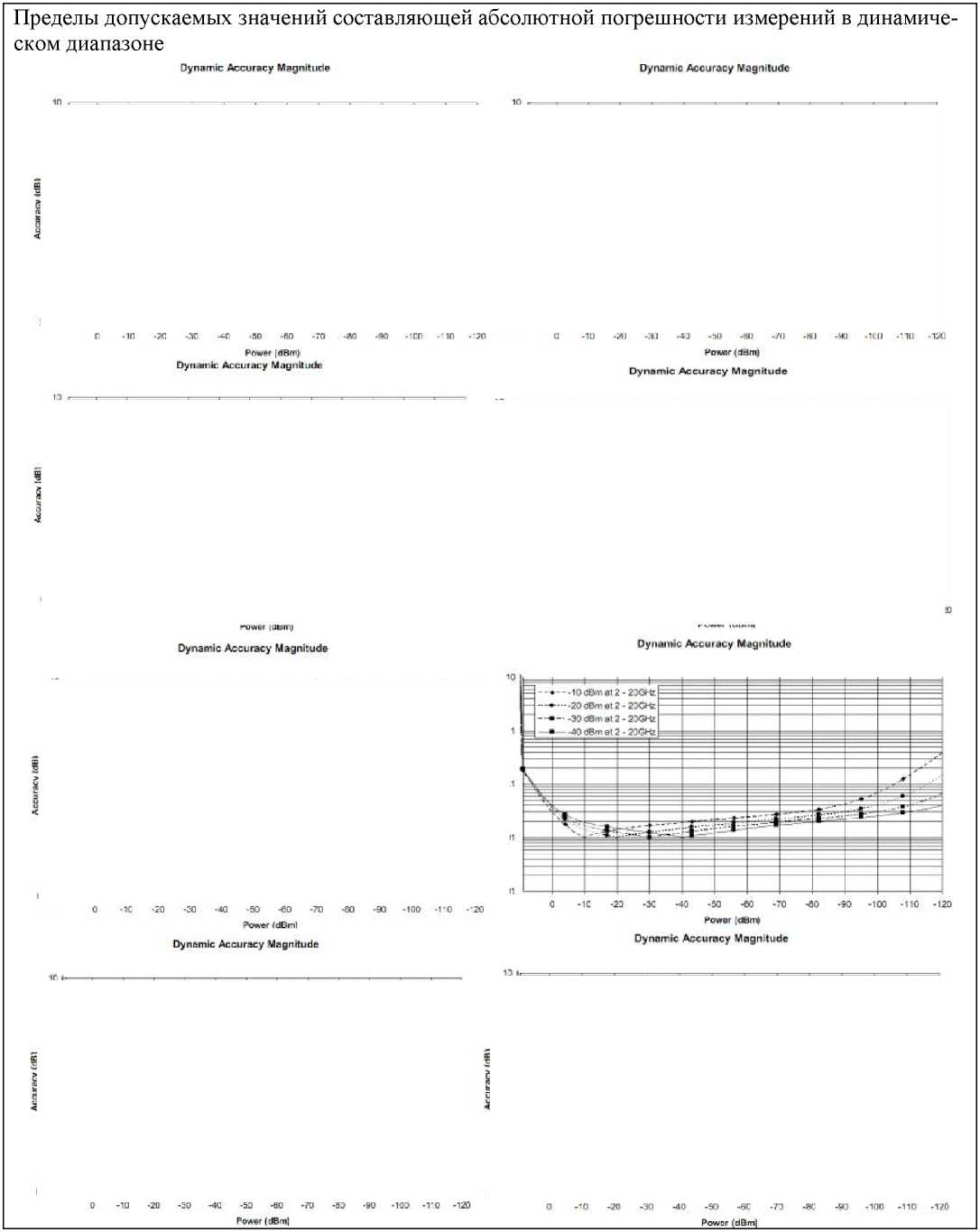

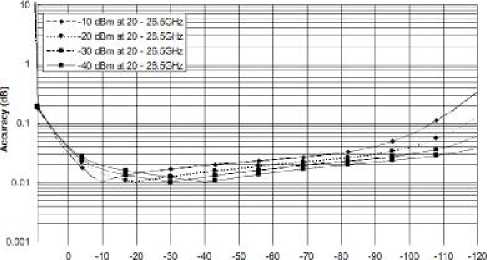

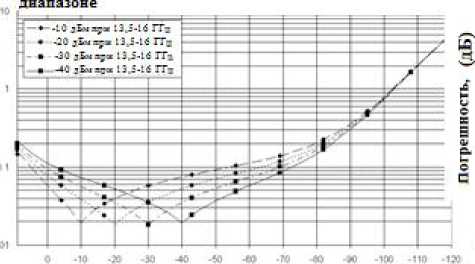

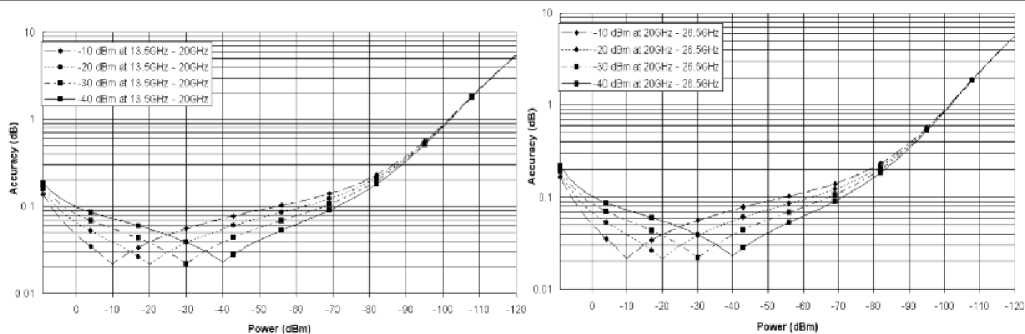

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамическом диапазоне

.г.

■1-

-10 лБы 1гок 20-2-6-5 ГГн -2 0 лБи гаж 20-265 ГГг

-30 лБы izde .20^255 ГГн '"Тг -40 лБм лгф: 20-2 65 ГГг

:-ь

I___________ I

I _.4-К" :

4 -I

Dfll

Максимальный уровень устанавливаемой мощности, дБм

	Опции 200 или 400
	Порт 1или 3	Порт 1или 3	Порт 2 или 4
	С фильтром	Без фильтра
10 МГц - 50 МГц	8	13	13
50 МГц - 500 МГц	10	13	13
500 МГц - 3,2 ГГц	10	10	13
3,2 ГГц - 10 ГГц	13	13	13
10 ГГц - 13,5 ГГц	13	13	13
13,5 ГГц - 16 ГГц	13	13	13
16 ГГц - 20 ГГц	13	13	10
20 ГГц - 24 ГГц	12	12	7
24 ГГц - 26,5 ГГц	5	5	2
	Опции 200 или 400
	Порт 1или 3	Порт 1или 3	Порт 2 или 4
	С фильтром	Без фильтра
10 МГц - 50 МГц	8	13	13
50 МГц - 500 МГц	10	13	13
500 МГц -3,2 ГГц	10	10	13
3,2 ГГц - 10 ГГц	13	13	13
10 ГГц - 13,5 ГГц	12	12	11
13,5 ГГц - 16 ГГц	12	12	11
16 ГГц - 20 ГГц	10	10	8
20 ГГц - 24 ГГц	8	8	7
24 ГГц - 26,5 ГГц	3	3	-1
	Опция 224
	Порт 1	Порт 1	Порт 2
	С фильтром	Без фильтра
10 МГц - 50 МГц	7	13	13
50 МГц - 500 МГц	8	13	13
500 МГц - 3,2 ГГц	8	10	13
3,2 ГГц - 10 ГГц	13	13	13
10 ГГц - 13,5 ГГц	12	12	10
13,5 ГГц - 16 ГГц	12	12	10
16 ГГц - 20 ГГц	10	10	7
20 ГГц - 24 ГГц	7	7	5
24 ГГц - 26,5 ГГц	0	0	-2

	Опция 224
	Источник 2 выход 1 С фильтром			Источник 2 выход 1 Без фильтра		Источник 2 выход 2
10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 13,5 ГГц 13,5 ГГц - 16 ГГц 16 ГГц - 20 ГГц 20 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц	9 11 10 18 16 16 15 13 7			18 18 14 18 16 16 15 13 7		13 17 14 18 16 16 13 12 5
	Опция 423
	Порт 1или 3 С фильтром			Порт 1или 3 Без фильтра		Порт 2 или 4
10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 13,5 ГГц 13,5 ГГц - 16 ГГц 16 ГГц - 20 ГГц 20 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц	7 8 8 13 12 12 10 7 0			13 13 10 13 12 12 10 7 0		13 13 13 13 10 10 7 5 -2
Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)
			Порт¹ 1,2,3,4		Источник 2: выход 1, выход 2
10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 13,5 ГГц 13,5 ГГц - 18 ГГц 18 ГГц - 26,5 ГГц			±1,0 ±1,0 ±1,0 ±1,0 ±1,2 ±2,0 ±2,5		±2,0 ±2,0 ±2,0 ±2,0 ±2,0 ±2,5 ±2,5
'- любой порт может быть источником, источник может использоваться в режиме фильтра
Нелинейность АЧХ источника, дБ
Все опции		Порт 1 или 3 -25дБм < Р < -20дБм		Порт 1 или 3 -20дБм < Р < -15дБм		Порт 1 или 3 Р > -15дБм
10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 13,5 ГГц 13,5 ГГц - 20 ГГц 20 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц		±2,0 ±1,5 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0		±1,5 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0		±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0
Все опции		Порт 2 или 4 -25дБм < Р < -20дБм		Порт 2 или 4 -20дБм < Р < -15дБм		Порт 2 или 4 Р > -15дБм
10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 3,2 ГГц		±5,0 ±4,0 ±2,5		±2,0 ±2,0 ±1,0		±1,5 ±1,5 ±1,0

3,2 ГГц - 10 ГГц	±2,0	±1,0	±1,0
10 ГГц - 13,5ГГц	±1,5	±1,5	±1,5
13,5 ГГц - 16 ГГц	±1,5	±1,5	±1,5
16 ГГц - 20 ГГц	±1,0	±1,0	±1,0
20 ГГц - 24 ГГц	±1,0	±1,0	±1,0
24 ГГц - 26,5 ГГц	±1,0	±1,0	±1,0
Опция 224	Источник 2 выход 1 Р > -15дБм	Источник 2 выход 2 -15дБм < Р < -10дБм	Источник 2 выход 2 Р > -10дБм
10 МГц - 50 МГц	±1,0	±1,5	±1,0
50 МГц - 500 МГц	±1,0	±1,5	±1,0
500 МГц - 3,2 ГГц	±1,0	±1,0	±1,0
3,2 ГГц - 10 ГГц	±1,0	±1,0	±1,0
10 ГГц - 13,5 ГГц	±1,0	±1,0	±1,0
13,5 ГГц - 16 ГГц	±1,0	±1,0	±1,0
16 ГГц - 20 ГГц	±1,0	±1,0	±1,0
20 ГГц - 24 ГГц	±1,0	±1,0	±1,0
24 ГГц - 26,5 ГГц	±1,0	±1,0	±1,0

Уровень собственных шумов, дБм

Тестового порта (Порты 1,2,3,4)^пч=10Гц)

Частотный диапазон 10 МГц - 50 МГц 50МГц - 100 МГц 100 МГц - 500 МГц 500 МГц - 2 ГГц 2 ГГц - 13,5 ГГц 13,5 ГГц - 20 ГГц 20 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц

-80

-90

-104 -114 -114 -114 -110 -107

Исправленные характеристики системы (с использованием калибровочного набора 85052В и кабеля 85131F) (Температура окружающей среды 23±3 °С, значения фазы изменяются при отклонении температуры окружающей среды за указанные приделы )

	Направлен -ность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Коэффициент отражение		Коэффициент передачи
	Направлен -ность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Ампли туда	Фаза, на °C	Ампл- туда	Фаза, на °C
50 МГц - 500 ГГц	48	40	48	±0,003	+0,010	±0,017	+0,010
500 МГц - 2 ГГц	48	40	48	±0,003	+0,010	±0,017	+0,010
2 ГГц - 13,5 ГГц	44	31	44	±0,006	+0,020	±0,104	+0,020
13,5 ГГц - 20 ГГц	44	31	44	±0,006	+0,020	±0,104	+0,020
20 ГГц - 26,5 ГГц	44	31	44	±0,006	+0,030	±0,119	+0,030

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи

(амплитуда и фаза)___________________

Magnitude

N5241A 423.'029 Full Two Port Cal Using 85052B

Phase

N5241A 423/029 Full Two Port Cal Using 850528

■ 50 MHz to 500 MHz

100

■ 50 MHz to 500 MHz

tr ш u Е Э

0.01

♦ 500 MHz to 2 GHz л 2 GHz to 8 GHz

• 8 GHz to 13.5 GHz

♦ 500 MHz to 2 GHz

A 2 GHz to 8 GHz

• 8 GHz to 13 5 GHz

-10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Transmission Coefficient (dB)

Magnitude

N5242A 423/029 Full Two Port Cal Using 85052B

Phase

•10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Transmission Coefficient (dB)

S' s 1

4-w

■ 50 MHz to 500 MHz

♦ 500 MHz to 2 GHz a 2 GHz to 20 GHz

• 20 GHz to 26.5 GHz

E "я

■

“ 0.1

D ¹

100

N5242A 423/029 Full Two Port Cal Using 85052B т

■ 50 MHz to 500 MHz

♦ 500 MHz to 2 GHz a 2 GHz to 20 GHz

• 20 GHz to 26.5 GHz

0.01

-S11 = S22 = 0

Source Power = -5 dBm

;S11 = S22 = 0

. Source Power = -5 dBm ,

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Transmission Coefficient (dB)

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Transmission Coefficient (dB)

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

Magnitude

N5241A 423/029 Full Two Port Cal Using 85052B

■ 50 MHz to 500 MHz

♦ 500 MHz to 2 GHz

A 2 GHz to 8 GHz

• 8 GHz to 13 5 GHz

Phase

N5241A 423/029 Full Two Port Cal Using 85052B

■ 50 MHz to 500 MHz

♦ 500 MHz to 2 GHz л 2 GHz to 8 GHz

• 8 GHz to 13.5 GHz

(D U

0.1

0.01

S11- S22 ■ 0

Source Powor = -5 dBm

HS11 - S22 = 0

___i Source Power = -5 dBm

I l I I

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Transmission Coefficient (dB)

Magnitude

N5242A 423'029 Full Two Part Cal Using 85O52B

Phase

-10 -20 -30 -40 -50 -60 -70 -80 -90 -100

Transmission Coefficient (dB)

50 MHz to 500 MHz

♦ 500 MHz to 2 GHz

▲ 2 GHz Ю 20 GHz

• 20 GHz to 26.5 GHz

■E

U о 1

□ 1






= 322	= 0

да ■и

2. г* с я

ф е

100

N5242A 423*029 Full Тлю Pori Cal Using 86052B

■ 50 MHz to 500 MHz

♦ 500 MHz Io 2 GHz A 2 GHz to 20 GHz

• 20 GHz to 26.5 GHz

0.01

1S11=S22 = 0

.Source Power = 4 aem

I______________,_________________J

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 .100

Transmission Coefficient (dB)

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

____________________________Transmission Coefficient (dB)_____________

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения (амплитуда и фаза)

0.2 0.4 0.6 0.8

Reflection Coefficient (linear)

Неисправленные характеристики системы, дБ

0.2 0.4 0.6 0.8

Reflection Coefficient (linear!_________

без использования калибровочных наборов)

Направленность		Согласование источника	Согласование нагрузки
10 МГц - 50 МГц	16	11	11
50 МГц - 500 МГц	24	18	17
500 МГц - 3,2ГГц	24	18	17
3,2 ГГц - 10 ГГц	23	14	13
10 ГГц - 13,5 ГГц	16	12	10
13,5 ГГц - 16 ГГц	16	12	10
16 ГГц - 20 ГГц	16	10	9
20 ГГц - 24 ГГц	16	10	9
24 ГГц - 26,5 ГГц	16	8	8
Опция 029 - Измерение	коэффициента шума

Коэффициент шума приемника, дБ (Порт 2, все ПП, режим высокого усиления) в диапазоне частот: 10 МГц - 200 МГц	9,0
200 МГц - 2 ГГц	12,0
2 ГГц - 13,5ГГц	14,5
13,5 ГГц - 16 ГГц	^14,5₂
16 ГГц - 26,5 ГГц	17,0²
₂ - увеличивается на 1,5 дБ при Ш1 24 МГц
Нелинейность приемника измери-
теля коэффициента шума при опор-
ном уровне минус 60 дБм (при 11
4 МГц) в диапазоне значений мощ-
ности входного сигнала, дБ:
малое усиление:
от минус 34 до минус 64 дБм	±0,05
от 64 до минус 70 дБм	±0,10
среднее усиление:
от минус 48 до минус 76 дБм	±0,05
от 76 до минус 87 дБм	±0,10
большое усиление:
от минус 58 до минус 85 дБм	±0,05
от 85 до минус 92 дБм	±0,10
Габаритные размеры (ширинах высотах глубина) (без креплений), мм,
не более	426х266х533 мм
2-х портовая модель (опции 200 или 219 или 224) масса, кг, не более 27 (при перевозке 43)
4-х портовая модель (опции 400 или 419 или 423) масса, кг, не более 43 (при перевозке 53)

N5244A (Б), N5245A (Б) приведены в таблице 10.

Таблица 10

	N5244A (Б)	N5245A (Б)
Количество измерительных портов	2 или 4
Тип коаксиального соединителя измерительного порта	Тип I (2,4 мм) вилка
Диапазон рабочих частот	от 10 МГц до 43,5 ГГц	от 10 МГц до 50,0 ГГц
Разрешение по частоте, Гц
1ределы допускаемой относительной погрешности установки частоты выходного сигнала синтезатора частот	±Г10"⁶

Magnitude

0 05

N5241А 4237029 with 85052В

Phase

io _г

N5241А 423/029 with 05052В

ю 0 04

o c

>⁰⁰³

t 0.02 s u c D

0.01

■ 50 MHz to 500 MHz

♦ 500 MHz to 2 GHz

A 2 GHz to 8 GHz

• 8 GHz to 13.5 GHz

■ 50 MHz to 500 MHz

♦ 500 MHz to 2 GHz

▲ 2 GHz to 8 GHz

♦ 8 GHz to 13.5 GHz

;S2l'^eS12«0

Soiree Power ■ -5 dBm

S21 = S12 = O

Source Power - -5 dBm

Magnitude

0.05

£ 0 04 й с

~ 0 03

.Е

75 Г ф и

N5242A423/029 with 85052В

0.2 0.4 0.6 0.8

Reflection Coefficient (linear)

0.02

0.01

	■ 50 MHz to 500 MHz ♦ 500 MHz to 2 GHz a 2 GHz to 20 GHz • 20 GHz to 26 5 GHz

	S21 • S12 ■ Source Powe	0 r = -5 dBm

Phase

crj

Ф -Q 5

C 4 t:

ф u c Z)

-А* А*

0.2 0.4 06 0.8

Reflection Coefficient (linear)

N5242A 423/029 With 85052В

			■ 50 MHz to 500 MHz ♦ 500 MHz to 2 GHz a 2 GHz to 20 GHz • 20 GHz to 26.5 GHz

к		\|S21 - S12 - 0 Source Power = -5 dBm
\4	• A	a" -
		—»		» ■*----1

Номинальные значения полосы пропускания (11) измерителя коэффициента шума в диапазонах частот:

10 МГц - 25 МГц

25 МГц - 60 МГц

60 МГц - 150 МГц

150 МГц - 50 ГГц

800 кГц, 2 МГц

800 кГц, 2 МГц, 4 МГц ₁

800 кГц, 2 МГц, 4 МГц, 8¹ МГц ₁

800 кГц, 2 МГц, 4 МГц, 8 МГц, 24¹ МГц

- использование ИИ 8 МГц и 24 МГц возможно только при использовании генератора шума

Динамический диапазон, дБ

	Опции 200 или 400		Опции 219 или 419		Опция224		Опции 224 или 423
	Порт 1 или 3	Порт 2 или 4	Порт 1 или 3	Порт 2 или 4	Источ ник 2 выход 1	Источник 2 выход2	Порт 1 или 3	Порт 2 или 4
500 МГц - 1 ГГц	114	119	114	114	114	119	114	119
1 ГГц - 2 ГГц	118	123	118	118	118	123	118	123
2 ГГц - 3,2 ГГц	118	123	118	118	118	123	118	123
3,2 ГГц - 10 ГГц	123	123	123	123	124	126	123	123
10 ГГц - 16 ГГц	124	124	122	122	123	124	122	122
16 ГГц - 20 ГГц	124	124	121	121	125	125	121	121
20 ГГц - 26,5 ГГц	124	124	121	121	125	125	121	121
26,5 ГГц - 30 ГГц	120	120	117	117	122	122	117	117
30 ГГц - 32 ГГц	119	119	115	115	121	122	115	115
32 ГГц - 35 ГГц	120	120	117	117	122	122	117	117
35 ГГц - 40 ГГц	117	117	112	112	119	120	112	112
40 ГГц - 43,5 ГГц	118	118	113	113	120	121	113	113
43,5 ГГц - 47 ГГц	112	112	106	106	114	115	105	105
47 ГГц - 50 ГГц	99	99	93	93	102	102	92	92

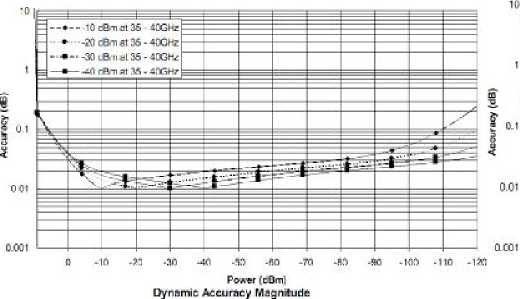

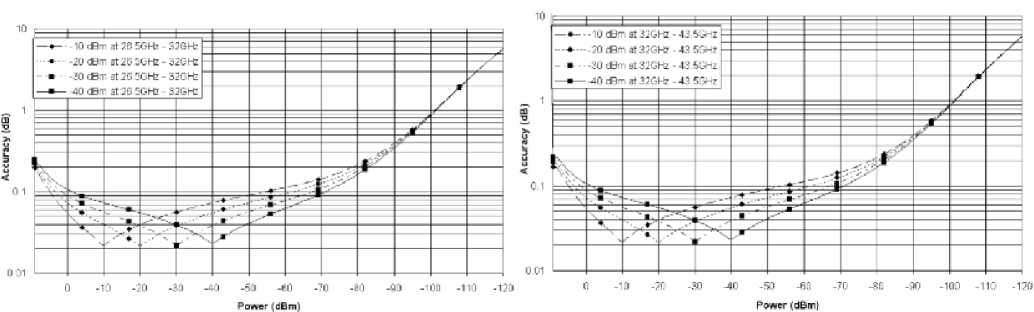

Пределы допускаемых значений составляющей абсолютной погрешности измерений в динамиче-

ckom диапазоне Dynamic Accuracy Magnitude

□.

lOdBmiQC’OGHz

♦ ■ -XI dBm BtCC'OGH?

• -3Od0r atCCOCHz -40dBr atcc'oc+tz

1-----------^:--'

•- -vei'nowu

• -20®T)«0.3WXZ

■ -30 CET ST 0 5OOGHZ

<— to <!Т Г 0 УЧГг'Ч f?

0 01

Power (dBm)

-70 -50 -SO -ICO -110 -120

■50 -« -70 40 -SO 100 -113 -120

Power (dBm)

—-10 dtT jt ч.-4-z - i(X3Hz —♦■ -20 dEr et ■ GK - OXz

- » ’OdE i

—•—-qjdEri 4-»t OXi

-♦-•-20 ®T SI IUG-е- 13SGH7

■ -SucfiT a: 1OG~E-'’i.tGHz

-<— 4O r 1 r.G-T • л УН?

Power (dBm'

Power (dBm)

-10 ОЛП st 43 5GHZ ■ 20<BmaU3 5Glte -зогйтйдздан?

-'ООЗтэКЗЗСНг

■JC1

-to -м -ео

^Рол»<г(аэгг|

-5KHZ 50GHE - SOGHa -50&HZ

Максимальный уровень устанавливаемой мощности, дБм

Опция 200 или 400

Опция 219 или 419

Порт 1 или 3 C фильт-

ром¹

Порт 1 или 3 Без фильтра

Порт 2 или 4

Порт 1 или 3 С фильтром¹

Порт 1 или 3 Без фильтра

Порт 2 или 4

10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 1 ГГц 1 ГГц - 2 ГГц 2 ГГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 16 ГГц

16 ГГц - 26,5 ГГц 26,5 ГГц - 30 ГГц

30 ГГц - 32 ГГц

32 ГГц - 35 ГГц

35 ГГц - 43,5 ГГц 43,5 ГГц - 47 ГГц

47 ГГц - 50 ГГц

-8

-1

-14

-1

-14

-1

-14

^сигнал проходит через фильтр, уменьшающий гармонические искажения на частотах ниже 3,2ГГц

Опция 224 Источник 1

Опция 224 Источник 2

Порт 1

С фильтром

Порт 1

Без фильтра

Порт 2

Источник 2

Выход1 С фильтром

Источник 2

Выход1 С фильтром

Источник 2

Выход2

10 МГц - 50 МГц 50 МГц - 500 МГц 500 МГц - 1 ГГц

1 ГГц - 2 ГГц
2 ГГц - 3,2 ГГц 3,2 ГГц -10 ГГц

10 ГГц -16 ГГц 16 ГГц - 26,5 ГГц

26.5 ГГц - 30 ГГц 30 ГГц - 32 ГГц

32 ГГц - 35 ГГц 35 ГГц - 43,5 ГГц

43.5 ГГц - 47 ГГц 47 ГГц - 50 ГГц

-2 -15

-5

Опция 423

Порт 1 или 3 С фильтром

Порт 1или 3 Без фильтра

Порт 2

или 4

10 МГц - 50 МГц

50 МГц - 500 МГц

500 МГц - 1 ГГц

1 ГГц - 2 ГГц
2 ГГц - 3,2 ГГц

3,2 ГГц - 10 ГГц 10 ГГц - 16 ГГц

16 ГГц - 26,5 ГГц

26.5 ГГц - 30 ГГц 30 ГГц - 32 ГГц

32 ГГц - 35 ГГц

35 ГГц - 43,5 ГГц

43.5 ГГц - 47 ГГц

47 ГГц - 50 ГГц

-2 -15

Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)

Порты 1,2,3,4

Источник 2, выход 1

Источник 2, выход 2

10 МГц - 50 МГц 50 МГц - 1 ГГц

1 ГГц - 3,2 ГГц 3,2 ГГц - 13,5 ГГц

13,5 ГГц - 20 ГГц 20 ГГц - 26,5 ГГц

±1,0

±1,2

±1,5

±2,0

±2,5

26,5 ГГц - 43,5 ГГц

±3,0

±3,5

43,5 ГГц - 50 ГГц

±3,5

Нелинейность АЧХ,дБ

Все опции

Порт 1 или 3

-25дБм < Р

< -20дБм

-20дБм < Р

< -15дБм

Р > -15дБм

10 МГц - 43,5 ГГц

±1,5

43,5 ГГц - 50 ГГц

±1,5

Все опции

Порт 2 или 4

-25дБм < Р

< -20дБм

-20дБм < Р

< -15дБм

Р > -15дБм

10 МГц - 50 МГц

±2,0

±1,5

50 МГц - 43,5 ГГц

±2,0

±1,5

43,5 ГГц - 50 ГГц

±2,0

±1,5

Опция 224

Источник 2, выход 1

Источник 2, выход 2

(с фильтром)

-15дБм < Р

< -10дБм

Р > -10дБм

15 дБм < Р

10 МГц - 43,5 ГГц

±1,0

43,5 ГГц - 50 ГГц

±1,0

Уровень собственных шумов, дБм

Приемника

Тестового порта

(Порты 1,2,3,4)^пч=10Гц)

500 МГц - 1 ГГц

127

-106

1 ГГц - 2 ГГц

130

-110

2 ГГц - 3,2 ГГц

122

-110

3,2 ГГц - 10 ГГц

122

-110

10 ГГц - 20 ГГц

123

-111

20 ГГц - 26,5 ГГц

123

-111

26,5 ГГц - 40 ГГц

118

-108

40 ГГц - 43,5 ГГц

119

-109

43,5 ГГц - 50 ГГц

117

-107

Исправленные характеристики системы (с использованием калибровочного

набора 85056А, ка-

беля 85133F) (Температура окружающей среды 23±3 °С, значения фаз

ы изменяются при отклоне-

нии температуры ок

ружающей с

реды за указанные приделы)

Направ-

Согласова

Согласова-

Коэффициент

ленность,

ние источ-

ние нагруз-

отражение

передачи

дБ

Ам-

Фаза,

Ам-

Фаза,

дБ

пли-

на °C

пли-

на °C

туда

50 МГц - 500 МГц

±0,001

+0,009

±0,020

+0,135

500 МГц - 2 ГГц

±0,001

+0,009

±0,024

+0,155

2 ГГц - 26,5 ГГц

±0,020

+0,133

±0,093

+0,615

26,5 ГГц - 43,5 ГГц

±0,027

+0,180

±0,174

+1,148

43,5 ГГц - 50 ГГц

±0,027

+0,180

±0,182

+1,202

Magnitude

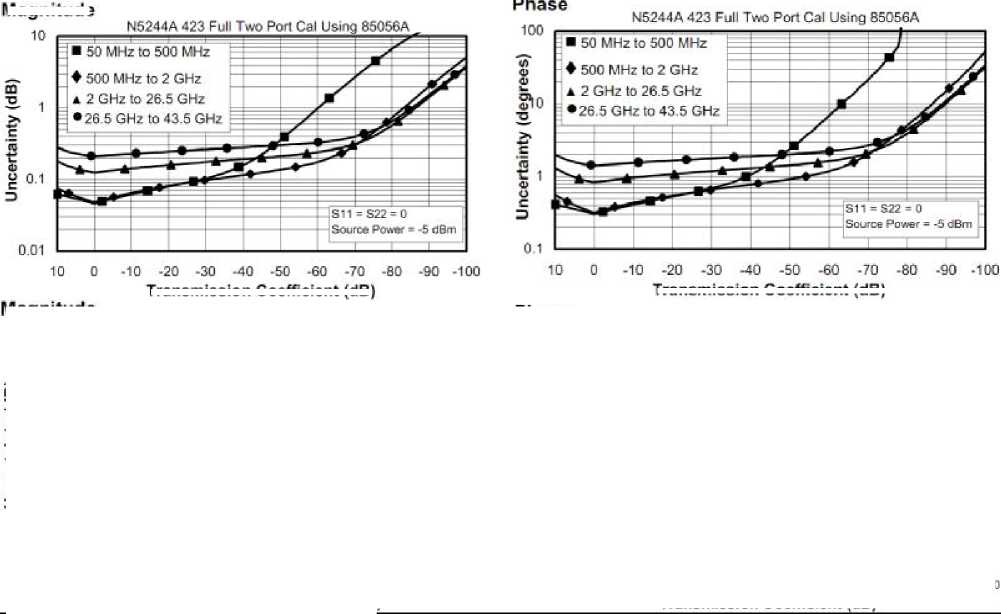

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

Transmission Coefficient (dB)

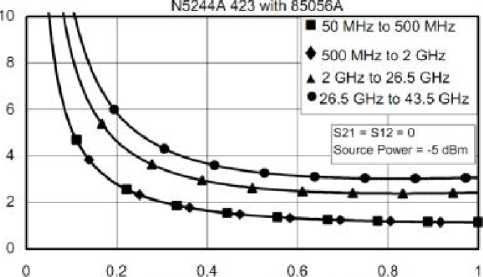

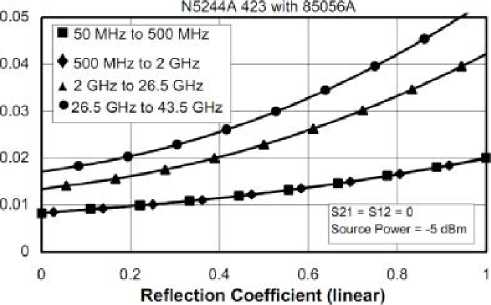

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения (амплитуда и фаза)

Magnitude

Reflection Coefficient (linear)

Неисправленный характеристики системы, дБ (без использования калибровочных наборов)
	Направленность		Согласование источника	Согласование нагрузки
10 МГц - 50 МГц 50 МГц - 200 МГц 200 МГц - 500 МГц 500 МГц - 3,2 ГГц 3,2 ГГц - 10 ГГц 10 ГГц - 13,5 ГГц 13.5 ГГц - 16 ГГц 16 ГГц - 20 ГГц 20 ГГц - 24 ГГц 24 ГГц - 26,5 ГГц 26.5 ГГц - 43,5 ГГц 43.5 ГГц - 46 ГГц 26.5 ГГц - 43,5 ГГц	18 22 23 23 22 18 18 18 16 16 16 15 15		10 18 18 16 14 12 12 12 11 11 7 7 6	10 16 16 14 13 11 11 11 10 10 7 7 7
Опция 029 - Измерение коэффициента шума
Номинальные значения полосы пропускания (ПП) измерителя коэффициента шума в диапазонах частот: 10 МГц - 25 МГц 25 МГц - 60 МГц 60 МГц - 150 МГц 150 МГц - 50 ГГц		800 кГц, 2 МГц 800 кГц, 2 МГц, 4 МГц 800 кГц, 2 МГц, 4 МГц, 8¹ МГц ₁ 800 кГц, 2 МГц, 4 МГц, 8 МГц, 24¹ МГц
¹ - использование НН 8 МГц и 24 М		Гц возможно только при использовании генератора шума
Коэффициент шума приемника, дБ (Норт 2, все НН, режим высокого усиления) в диапазоне частот: 50 МГц - 1,5 ГГц 1,5 ГГц - 5 ГГц 5 ГГц - 20 ГГц 20 ГГц - 45 ГГц 45 ГГц - 50 ГГц		10 12 15 16 21
Нелинейность приемника измерителя коэффициента шума при опорном уровне минус 60 дБм (при НН 4 МГц) в диапазоне значений мощности входного сигнала, дБ: малое усиление: от минус 34 до минус 64 дБм от 64 до минус 70 дБм среднее усиление: от минус 48 до минус 76 дБм от 76 до минус 87 дБм большое усиление: от минус 58 до минус 85 дБм от 85 до минус 92 дБм		±0,05 ±0,07 ±0,05 ±0,07 ±0,05 ±0,07

Массогабаритные характеристики анализаторов\5244А (В) и N5245A (В)
Габаритные размеры (ширинах высотахглубина), (без креплений), мм, не более	426x266x582
2-х портовая модель (опции 200 или 219 или 224) масса, кг,	39,1 (55,0 в заводской упаков-
не более	ке)
4-х портовая модель (опции 400 или 419 или 423) масса, кг,
не более	41,8 (58,2 в заводской упаковке)

анализаторов N5247A (В) приведены в таблице 11.

Таблица 11

Количество измерительных портов						2 или 4
Тип коаксиального соединителя измерительного порта						1,85		мм, вилка
Диапазон рабочих частот						от 10 МГц до 67 ГГц
Разрешение по частоте, Гц						1
Пределы допускаемой относительной погрешности установки								±Г10"⁶
частоты выходного сигнала синтезатора частот
Динамический диапазон, дБ
	Опции 200		Опции 219		Опция224			Опции 224
	или 400		или 419					или 423
	Порт 1	Порт 2	Порт 1	Порт 2	Источ-		Источ-	Порт 1	Порт 2
	или 3	или 4	или 3	или 4	ник 2		ник 2	или 3	или 4
					выход 1		выход2
10 МГц - 50 МГц	74	82	74	81	74		83	74	80
50 МГц - 100 МГц	100	105	100	105	100		107	99	105
100 МГц - 500 МГц	108	113	108	113	108		115	107	113
500 МГц - 1 ГГц	118	123	118	123	118		125	117	123
1 ГГц - 2 ГГц	123	128	123	128	123		130	122	128
2 ГГц - 3,2 ГГц	125	128	124	128	125		130	124	128
3,2 ГГц - 10 ГГц	128	128	126	127	129		131	126	127
10 ГГц - 13,5 ГГц	127	127	125	125	128		128	124	124
13,5 ГГц - 16 ГГц	129	129	127	127	130		130	126	126
16 ГГц - 19 ГГц	128	128	126	126	129		130	125	125
19 ГГц - 24 ГГц	129	129	126	126	129		130	125	125
24 ГГц - 26,5 ГГц	129	129	125	125	129		130	124	124
26,5 ГГц - 30 ГГц	116	116	113	113	117		118	112	112
30 ГГц - 32 ГГц	113	113	111	111	115		116	110	110
32 ГГц - 35 ГГц	115	115	112	112	117		117	111	111
35 ГГц - 40 ГГц	110	110	106	106	111		111	105	105
40 ГГц - 50 ГГц	112	112	108	108	113		113	107	107
50 ГГц - 60 ГГц	111	111	106	106	113		115	105	105
60 ГГц - 64 ГГц	110	110	104	104	112		114	102	102
64 ГГц - 67 ГГц	110	110	104	104	112		114	102	102

Порт 1 или 3 С фильтром ¹		Порт 1 или 3 Без фильтра	Порт 2 или 4	Порт 1 или 3 С фильтром	Порт 1 или 3 Без фильтра	Порт 2 или 4
10МГц - 50МГц	4	12	12	4	11	11
50МГц - 500 МГц	8	13	13	8	13	13
500 МГц - 1ГГц	8	13	13	8	13	13
1 ГГц - 2ГГц	8	13	13	8	13	13
2ГГц - 3,2ГГц	10	10	13	9	9	13
3,2ГГц - 10ГГц	13	13	13	11	11	12
10 ГГц - 13,5 ГГц	11	11	11	9	9	9
13,5 ГГц - 16 ГГц	12	12	12	10	10	10
16 ГГц - 19 ГГц	10	10	10	8	8	8
19 ГГц - 24 ГГц	11	11	11	8	8	8
24 ГГц - 26,5 ГГц	11	11	11	7	7	7
26,5 ГГц - 30 ГГц	10	10	10	7	7	7
30 ГГц - 32 ГГц	7	7	7	5	5	5
32 ГГц - 35 ГГц	9	9	9	6	6	6
35 ГГц - 40 ГГц	5	5	5	1	1	1
40 ГГц - 50 ГГц	10	10	10	6	6	6
50 ГГц - 60 ГГц	10	10	10	5	5	5
60 ГГц - 64 ГГц	10	10	10	4	4	4
64 ГГц - 67 ГГц	10	10	10	4	4	4

	Опция 224 Источник 1				Опция 224 Источник 2
	Порт 1 С фильтром	Порт 1 Без фильтра		Порт 2	Источник 2 Выход1 С фильтром	Источник 2 Выход1 Без фильтра		Источник 2 Выход2
10 МГц - 50 МГц	4	10		10	4	13		13
50 МГц - 500 МГц	7	13		13	8	17		15
500 МГц - 1 ГГц	7	13		13	8	16		15
1 ГГц - 2 ГГц	7	13		13	8	15		15
2 ГГц - 3,2 ГГц	9	9		13	10	10		15
3,2 ГГц - 10 ГГц	11	11		12	14	14		16
10 ГГц - 13,5 ГГц	8	8		8	12	12		12
13,5 ГГц - 16 ГГц	9	9		9	13	13		13
16 ГГц - 19 ГГц	7	7		7	11	11		12
19 ГГц - 24 ГГц	7	7		7	11	11		12
24 ГГц - 26,5 ГГц	6	6		6	11	11		12
26,5 ГГц - 30 ГГц	6	6		6	11	11		10
30 ГГц - 32 ГГц	4	4		4	9	9		11
32 ГГц - 35 ГГц	5	5		5	11	11		6
35 ГГц - 40 ГГц	0	0		0	6	6		11
40 ГГц - 50 ГГц	5	5		5	11	11		14
50 ГГц - 60 ГГц	4	4		4	12	12		14
60 ГГц - 64 ГГц	2	2		2	12	12		14
64 ГГц - 67 ГГц	2	2		2	12	12		14
	Опция 423
	Порт 1		Порт 1				Порт 2
	или 3		или 3				или 4
	С фильтром		Без фильтра
10 МГц - 50 МГц	4				10		10
50 МГц - 500 МГц	7				13		13
500 МГц - 1 ГГц	7				13		13
1 ГГц - 2 ГГц	7				13		13
2 ГГц - 3,2 ГГц	9				9		13
3,2 ГГц - 10 ГГц	11				11		12
10 ГГц - 13,5 ГГц	8				8			8
13,5 ГГц - 16 ГГц	9				9			9
16 ГГц - 19 ГГц	7				7			7
19 ГГц - 24 ГГц	7				7			7
24 ГГц - 26,5 ГГц	6				6			6
26,5 ГГц - 30 ГГц	6				6			6
30 ГГц - 32 ГГц	4				4			4
32 ГГц - 35 ГГц	5				5			5
35 ГГц - 40 ГГц	0				0			0
40 ГГц - 50 ГГц	5				5			5
50 ГГц - 60 ГГц	4				4			4
60 ГГц - 64 ГГц	2				2			2
64 ГГц - 67 ГГц	2				2			2

Пределы допускаемых значений абсолютной погрешности установки мощности, дБ (все опции)

Порты 1,2,3,4

Источник 2, выход 1

Источник 2, выход 2

10 МГц - 50 МГц

50 МГц - 1 ГГц 1 ГГц - 3,2 ГГц 3,2 ГГц - 10 ГГц

10 ГГц - 13,5 ГГц

13.5 ГГц - 20 ГГц 20 ГГц - 26,5 ГГц

26.5 ГГц - 40 ГГц 40 ГГц - 50 ГГц

50 ГГц - 60 ГГц 60 ГГц - 67 ГГц

±1,0

±1,0 ±1,2 ±1,5 ±2,25 ±2,25 ±2,25 ±3,0 ±3,0 ±4,0 ±4,5

±2,0

±2,5

±3,5

±4,0

±4,5

Нелинейность АЧХ источника,дБ (с фильтром)

Все опции

Порт 1 или 3 -25дБм < Р < -20дБм

Порт 1 или 3 -20дБм < Р < -15дБм

Порт 1 или 3

Р > -15дБм

10 МГц - 50 МГц

50 МГц - 3,2 ГГц

3,2 ГГц - 67 ГГц

±2,5

±1,5

±2,0

±1,5

Все опции

Порт2или 4

-25дБм < Р < -20дБм

Порт2или 4

Р > -20дБм

10 МГц - 50 МГц 50 МГц - 10 ГГц

10 ГГц - 16 ГГц

16 ГГц - 67 ГГц

±4,0

±2,5

±2,0

±1,5

±2,0

±1,5

Опция 224

Источник 2, выход 1

-15дБм < Р < Макс

Источник 2, выход 2

-15дБм < Р < Макс

10 МГц - 50 МГц

50 МГц - 3,2 ГГц

3,2 ГГц - 67 ГГц

±1,5

±1,0

±1,5

±1,0

Уровень собственных шумов, дБм

Приемника

Тестового порта (Порты 1,2,3,4)^пч=10Гц)

500 МГц - 1 ГГц

1 ГГц - 10 ГГц

10 ГГц - 13,5 ГГц

13.5 ГГц - 16 ГГц 16 ГГц - 26,5 ГГц

26.5 ГГц - 35 ГГц

35 ГГц - 40 ГГц 40 ГГц - 50 ГГц

50 ГГц - 60 ГГц

60 ГГц - 67 ГГц

-123 -127 -128

-129

-117

-116

-112

-110

-108

-110

-115

-116

-117

-118

-106

-105

-102

-101

-100

	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Коэффициент отражение		Коэффициент передачи
	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Ампли туда	Фаза, на °C	Ампли туда	Фаза, на °C
10 МГц - 45 МГц	-35	-34	-35	0,019	0,125	0,149	0,983
45 МГц - 2 ГГц	-35	-34	-35	0,019	0,125	0,149	0,983
2 ГГц - 10 ГГц	-41	-44	-41	0,010	0,066	0,061	0,402
10 ГГц - 20 ГГц	-38	-40	-37	0,033	0,218	0,094	0,619
20 ГГц - 35 ГГц	-37	-41	-36	0,033	0,218	0,100	0,663
35 ГГц - 50 ГГц	-37	-42	-36	0,020	0,132	0,093	0,616
50 ГГц - 60 ГГц	-34	-40	-33	0,030	0,198	0,121	0,801
60 ГГц - 67 ГГц	-34	-40	-33	0,030	0,198	0,137	0,903

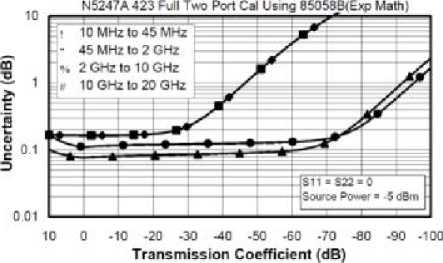

Пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза)

Magnitude Magnitude

100

Phase

10 О -10 -20 -30 -40 -50 -6С -70 -80 -90-100

Transmission Coefficient (dB)

Пределы допускаемых значений абсолютной погрешности измерений коэффициента отражения (амплитуда и фаза)

Magnitude

0 05

N5247A 423 with 85058B(Exp Math)

Magnitude

'TO 03

10 MHz to 45 MHz

45 MHz to 2 GHz

2 GHz to 10 GHz

10 GHz to 20 GHz

S21 - S12-0

Source Power = -5 dBm

0.01

Phase

0.05

га 0.04 w

-■ 0.03 -T

'ra t

e D

N5247A 423 with 85068BIExp Math)

0.02

0.01

02 0.4 0.6 0.8

Reflection Coefficient (linear)

Phase

02 04 06 0 8

Reflection Coefficient (linear)

N5247A 423 with 85D58B(Exp Math)

N5247A423 with 85O58B(Exp Math)

10 MHz to 45 MHz 45 MHz to 2 GHz 2 GHz to 10 GHz

10 GHz to 20 GHz

"ч.

20 GHz to 35 GHz

35 GHz to 50 GHz

50 GHz to 60 GHz

60 GHz to 67 GHz

$21 ■ S12 = 0 Scarce Эом/ег « -5 dBm

& c

□ и c

S21 »S12«0 Source Power ■ -5 dBm

0.2 0.4 0.6 0.8

Reflection Coefficient (linear)

0.2 0.4 0.6 0.8

Reflection Coefficient (linear)

Неисправленный характеристики системы, дБ (без использования калибровочных наборов)

Направленность		Согласование источника	Согласование нагрузки
10 МГц - 50 МГц	17	7	6
50 МГц - 200 МГц	24	15	11
200 МГц - 500 МГц	24	10	11
500 МГц - 2 ГГц	24	10	7
2 ГГц - 3,2 ГГц	20	7	7
3,2 ГГц - 10 ГГц	20	7	7
10 ГГц - 13,5 ГГц	16	7	6
13,5 ГГц - 16 ГГц	16	7	6
16 ГГц - 20 ГГц	16	7	7
20 ГГц - 24 ГГц	14	7	7
24 ГГц - 26,5 ГГц	14	7	7
26,5 ГГц - 43,5 ГГц	13	7	6
43,5 ГГц - 46 ГГц	13	7	6
46 ГГц - 50 ГГц	13	7	6
50 ГГц - 60 ГГц	13	7	7
60 ГГц - 67 ГГц	10	6	6

Опция 029 - Измерение коэффициента шума
Номинальные значения полосы пропускания (ПП) измерителя коэффициента шума в диапазонах частот: 10 МГц - 25 МГц 25 МГц - 60 МГц 60 МГц - 150 МГц 150 МГц - 50 ГГц	800 кГц, 2 МГц 800 кГц, 2 МГц, 4 МГц ₁ 800 кГц, 2 МГц, 4 МГц, 8¹ МГц 800 кГц, 2 МГц, 4 МГц, 8 МГц, 24¹ МГц
¹ - использование ИИ 8 МГц и 24 М	Гц возможно только при использовании генератора шума
Коэффициент шума приемника, дБ (Иорт 2, все ИИ, режим высокого усиления) в диапазоне частот: 50 МГц - 1,5 ГГц	10
1,5 ГГц - 5 ГГц	12
5 ГГц - 20 ГГц	15
20 ГГц - 45 ГГц	16
45 ГГц - 50 ГГц	18
Нелинейность приемника измерителя коэффициента шума при опорном уровне минус 60 дБм (при ИИ 4 МГц) в диапазоне значений мощности входного сигнала, дБ: малое усиление: от минус 34 до минус 64 дБм	±0,05
от 64 до минус 70 дБм	±0,07
среднее усиление: от минус 48 до минус 76 дБм	±0,05
от 76 до минус 87 дБм	±0,07
большое усиление: от минус 58 до минус 85 дБм	±0,05
от 85 до минус 92 дБм	±0,07
Габаритные размеры (ширинах высотах глубина) (без креплений), кг,
не более		425,9x266,1x582,3 мм
2-х портовая модель (опции 200 или 219 или 224) масса, кг, не более		42,2 (при перевозке 57,6)
4-х портовая модель (опции 400 или 419 или 423) масса, кг, не более		44,9 (при перевозке 60,3)

Условия эксплуатации анализаторов приведены в таблице 12.

Таблица 12

Наименование характеристики	Значение
Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кИа	23±5 от 30 до 80 от 84 до 106
Напряжение питания от сети переменного тока частотой: 50 или 60 Гц, В 50 или 60 или 400 Гц, В	от 220 до 240; от 100 до 120
Потребляемая мощность, В • А, не более	450
Метрологические характеристики анализаторов обеспечиваются при условии поддержания температуры в помещении в пределах ±1°С относительно температуры калибровки (в пределах нормальных условий эксплуатации)

• 20 GHz to 35 GHz ■ 35 GHz to 50 GHz ■, 50 GHz to 60 GHz

# 60 GHz to 67 GHz

321 =SI2=C

Source Power ■ -5 dBm
