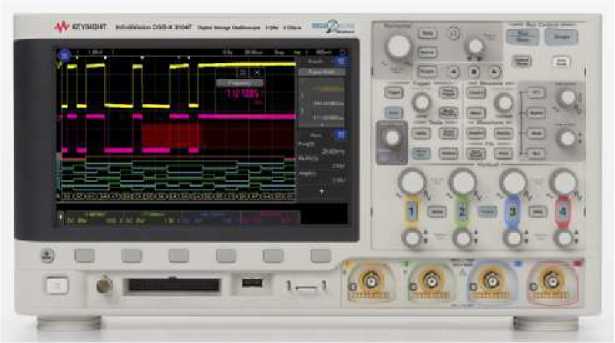

Характеристика

Значение

Число входных аналоговых каналов

DSO-X/MSO-X ххх2Т

2

DSO-X/MSO-X ххх4Т

4

Полоса пропускания по уровню минус 3 дБ, не менее

DSO-X/MSO-X 3012T, 3014T

100 МГц

DSO-X/MSO-X 3022T, 3024T

200 МГц

DSO-X/MSO-X 3032T, 3034T

350 МГц

DSO-X/MSO-X 3052T, 3054T

500 МГц

DSO-X/MSO-X 3102T, 3104T

1 ГГц

Время нарастания переходной характеристики, не более

DSO-X/MSO-X 3012T, 3014T

3,5 нс

DSO-X/MSO-X 3022T, 3024T

1,75 нс

DSO-X/MSO-X 3032T, 3034T

1 нс

DSO-X/MSO-X 3052T, 3054T

700 пс

DSO-X/MSO-X 3102T, 3104T

450 пс

Максимальная         частота

дискретизации

2,5 ГГц на каждый канал; 5 ГГц на канал в режиме чередования при использовании половины каналов

Объем памяти

2 Мб на каждый канал; 4 Мб на канал в режиме чередования при использовании половины каналов

Характеристика

Значение

Канал вертикального отклонения

Входной импеданс

1 МОм ± 1 %/14 пФ; 50 Ом ± 1,5 %

Разрешение по вертикали

8 бит

Диапазон           установки

коэффициентов    отклонения

^(КОТКЛ⁾

DSO-X/MSO-X 3012T, 3014T

от 1 мВ/дел до 5 В/дел

DSO-X/MSO-X 3022T, 3024T

DSO-X/MSO-X 3032T, 3034T

DSO-X/MSO-X 3052T, 3054T

DSO-X/MSO-X 3102T, 3104T

от 1 мВ/дел до 5 В/дел (по входу 1 МОм);

от 1 мВ/дел до 1 В/дел (по входу 50 Ом)

Пределы         допускаемой

абсолютной      погрешности

коэффициента отклонения на постоянном токе

± (0,02-8 [дел]-КотКЛ [В/дел])

Максимальное входное напряжение

300 В (среднеквадратическое значение); 400 В (пиковое)

Канал горизонтального отклонения

Диапазон           установки

коэффициентов развертки (К_Р)

DSO-X/MSO-X 3012T, 3014T

от 5 нс/дел до 50 с/дел

DSO-X/MSO-X 3022T, 3024T

от 2 нс/дел до 50 с/дел

DSO-X/MSO-X 3032T, 3034T

DSO-X/MSO-X 3052T, 3054T

от 1 нс/дел до 50 с/дел

DSO-X/MSO-X 3102T, 3104T

от 0,5 нс/дел до 50 с/дел

Пределы         допускаемой

относительной погрешности по частоте внутреннего опорного генератора

± 2,3 •I0^-6

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, сеть, внешний

Диапазон уровня входного сигнала внутренней синхронизации, делений

± 6

Минимальный уровень входного сигнала внутренней синхронизации

1 деление или 5 мВ при КОтКЛ до 10 мВ/дел;

0,6 деления при КОтКЛ от 10 мВ/дел и выше

Диапазон уровня входного сигнала внешней синхронизации, В

± 8

Минимальный уровень входного сигнала внешней синхронизации

200 мВ в диапазоне частот от 0 до 100 МГц;

350 мВ в диапазоне частот от 100 до 200 МГц

Логический анализатор (модификации MSO)

Число входных цифровых каналов           логического

анализатора

16

Входной импеданс пробника

100 кОм ± 2 %/8 пФ

Разрешение по вертикали

1 бит

Пороговые            уровни

TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (- 1,3 В)

Характеристика

Значение

срабатывания U_n

или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем

± 8 В с шагом 10 мВ

Пределы         допускаемой

абсолютной      погрешности

установки уровня срабатывания

± (0,03 •Un + 100 мВ)

Максимальное        входное

напряжение

± 40 В (пиковое)

Встроенный генератор сигналов стандартной формы (только с установленной опцией - DSOX3WAVEGEN)

Виды       воспроизводимых

сигналов

синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, напряжение постоянного тока, шумовой, гаверсинус, экспоненциальные фронт и срез, кардиоида, гауссовский импульс, произвольной формы

Диапазон               частот

воспроизводимых сигналов

синусоидальный

от 0,1 Гц до 20 МГц

прямоугольный/импульсный

от 0,1 Гц до 10 МГц

треугольный/пилообразный

от 0,1 Гц до 200 кГц

произвольной формы

от 0,1 Гц до 12 МГц

Амплитуда воспроизводимых сигналов

От 20 мВ до 5 В (нагрузка 1 МОм); От 10 мВ до 2,5 В (нагрузка 50 Ом)

Общие технические характеристики

Напряжение и частота сети электропитания

От 100 до 240 В при частоте 50/60 Гц; От 100 до 120 В при частоте 50/60/400 Гц

Мощность, потребляемая от сети питания

Не более 100 В^А

Габаритные размеры

381x204x142

Масса

4 кг

Рабочие условия применения:

• -  температура окружающего воздуха

• -   относительная   влажность

воздуха

от 0 до + 55 °С до 80 % при 40 °С
