Наименование

Количество, шт.

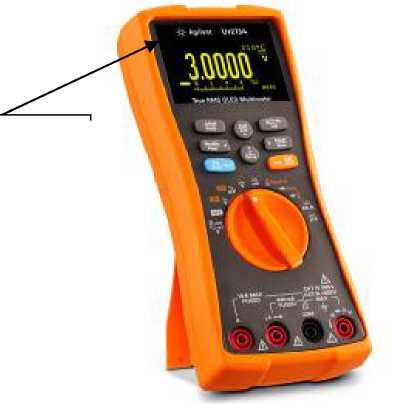

Мультиметр цифровой U1273A (или U1273AX - по заказу)

1

Пробник

2

Элемент питания 1,5 В типа ААА

4

Bluetooth-адаптер U1177A (опция)

1

Руководство по эксплуатации

1

Методика поверки

1

Паспорт

1

Пределы измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

30 мВ

0,001 мВ

± (0,0005^и_изм + 20 е.м.р)

300 мВ

0,01 мВ

± (0,0005^и_изм + 5 е.м.р)

3 В

0,0001 В

30 В

0,001 В

± (0,0005^и_изм + 2 е.м.р)

300 В

0,01 В

1000 В

0,1 В

Примечание - и_изм - измеренное значение напряжения постоянного тока,

е.м.р. - единица младшего разряда

Диапазоны частот

Пределы измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

от 45 до 65 Гц

30 мВ

0,001 мВ

± (0,006^и_изм + 20 е.м.р.)

300 мВ

0,01 мВ

3 В

0,0001 В

30 В

0,001 В

300 В

0,01 В

1000 В

0,1 В

от 20 до 45 Гц; от 65 Гц до 1 кГц

30 мВ

0,001 мВ

± (0,007^и_изм + 25 е.м.р.)

300 мВ

0,01 мВ

3 В

0,0001 В

± (0,01^/Тизм + 25 е.м.р.)

30 В

0,001 В

300 В

0,01 В

1000 В

0,1 В

от 1 до 5 кГц

30 мВ

0,001 мВ

± (0,01^/Тизм + 25 е.м.р.)

300 мВ

0,01 мВ

3 В

0,0001 В

± (0,015^/Тизм + 25 е.м.р.)

30 В

0,001 В

300 В

0,01 В

1000 В

0,1 В

от 5 до 20 кГц

30 мВ

0,001 мВ

± (0,01^/Тизм + 40 е.м.р.)

300 мВ

0,01 мВ

3 В

0,0001 В

± (0,02^/Тизм + 40 е.м.р.)

30 В

0,001 В

300 В

0,01 В

1000 В

0,1 В

Не нормируется

от 20 до 100 кГц

30 мВ

0,001 мВ

± (0,035^/Тизм + 40 е.м.р.)

300 мВ

0,01 мВ

3 В

0,0001 В

30 В

0,001 В

300 В

0,01 В

Не нормируется

1000 В

0,1 В

Примечание - U_U3M - измеренное значение напряжения переменного тока, е.м.р. -единица младшего разряда

Пределы измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

300 мкА

0,01 мкА

± (0,002^1изм + 5 е.м.р.)

3000 мкА

0,1 мкА

30 мА

0,001 мА

300 мА

0,01 мА

3 А

0,0001 А

± (0,003Лзм + 10 е.м.р.)

10 А

0,001 А

Примечание -  1_изм - измеренное значение силы постоянного тока,

е.м.р. - единица младшего разряда

Диапазон частот

Пределы измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

от 45 до 65 Гц

300 мкА

0,01 мкА

± (0,006^_изм + 25 е.м.р.)

3000 мкА

0,1 мкА

30 мА

0,001 мА

300 мА

0,01 мА

3 А

0,0001 А

± (0,008^_изм + 25 е.м.р.)

10 А

0,001 А

от 20 до 45 Гц;

от 65 Гц до

2 кГц

300 мкА

0,01 мкА

± (0,009Лзм + 25 е.м.р.)

3000 мкА

0,1 мкА

30 мА

0,001 мА

300 мА

0,01 мА

3 А

0,0001 А

± (0,01-1и₃м + 25 е.м.р.)

10 А

0,001 А

Примечание - 1_изм. - измеренное значение силы переменного тока, е.м.р. - единица младшего разряда

Пределы измерений

Диапазон измерений

Разре

шение

Пределы допускаемой абсолютной погрешности измерений

от 45 до 65 Гц

от 40 до 48 Гц; от 65 Гц до 1 кГц

от 1 до 10 кГц

40 А

от 0,5 до 40 А

10 мВ/А

±(0,02-1изм+0,5 А)

±(0,05-1изм+0,5 А)

±(0,1-]изм+0,5 А)

400 А

от 0,5 до 40 А

1 мВ/А

±(0,025<[изм+0,5 А)

±(0,045<[изм+0,5 А)

±(0,125^+0,5 А)

от 40 до 200 А

±(0,02-1изм+0,5 А)

±(0,04<[изм+0,5 А)

±(0,12<[изм+0,5 А)

от 200 до 400 А

±(0,015<[изм+0,5 А)

±(0,035<[изм+0,5 А)

±(0,115^+0,5 А)

Наименование характеристики

Значение характеристики

Диаметр захвата, мм

32

Габаритные размеры (длина х ширина х высота), мм, не более

188х 92х 44

Масса, кг, не более

0,294

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность окружающего воздуха (при температуре 35 ^оС), %, не более

от минус 10 до плюс 55

80

Пределы измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

99,999 Гц

0,001 Гц

± (0,0002Гизм + 5 е.м.р)

999,99 Гц

0,01 Гц

± (0,00005^_изм + 5 е.м.р)

9,9999 кГц

0,1 Гц

99,999 кГц

1 Гц

999,99 кГц

0,01 кГц

Примечание - ^_зм - измеренное значение частоты,

е.м.р. - единица младшего разряда

Пределы измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

30 Ом

0,001 Ом

± (0,002^_изм + 10 е.м.р)

300 Ом

0,01 Ом

± (0,002^изм + 5 е.м.р)

3 кОм

0,0001 кОм

30 кОм

0,001 кОм

300 кОм

0,01 кОм

± (0,005^изм + 5 е.м.р)

3 МОм

0,0001 МОм

± (0,006^изм + 5 е.м.р)

30 МОм

0,001 МОм

± (0,012^изм + 5 е.м.р)

300 МОм

0,01 МОм

± (0,02^изм + 10 е.м.р)¹-*

Примечания

¹⁾ В диапазоне измерений от 100 до 300 МОм Пределы допускаемой абсолютной погрешности измерений ± (0,02-Киш + 10 е.м.р);

Rkw - измеренное значение электрического сопротивления;

е.м.р. - единица младшего разряда

Пределы измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

10 нФ

0,001 нФ

± (0,01-Сизм + 5 е.м.р)

100 нФ

0,01 нФ

± (0,01-Сизм + 2 е.м.р)

1000 нФ

0,1 нФ

10 мкФ

0,001 мкФ

100 мкФ

0,01 мкФ

1000 мкФ

0,1 мкФ

10 мФ

0,001 мФ

Примечание - С_изм - измеренное значение электрической емкости;

е.м.р. - единица младшего разряда

Тип термопары

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений^

К

от минус 200 до плюс 1372 °С

0,1 °С

± (0,01-Тизм + 1) °С

J²

от минус 210 до плюс 1200 °С

Примечания

¹⁾ Пределы допускаемой абсолютной погрешности измерений нормированы без учета погрешности используемой термопары;

Т_изм- измеренное значение температуры

Наименование характеристики

Значение характеристики

Температурный коэффициент для определения дополнительной погрешности

0,05Д/^оС¹⁾

Питание

4 элемента питания 1,5 В типа ААА (для U1273АХ литиевые элементы)

Габаритные размеры (длина х ширина х высота), мм, не более

207х 92х 59

Масса, кг, не более

0,5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность окружающего воздуха (при температуре 30 ^оС, %, не более

от минус 20 до плюс 55 (U1273A)

от минус 40 до плюс 55 (U1273AX)²⁾

80

Примечания

• ¹⁾ Д - пределы допускаемой абсолютной погрешности измерений;

• ²⁾ при использовании литиевых элементов питания
