Номер по Госреестру СИ: 48606-11
48606-11 Источники питания модульные
(N6700)
Назначение средства измерений:
Источники питания постоянного тока модульные серии N6700 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока с одновременным измерением выходных величин.
Внешний вид.
Источники питания модульные
Рисунок № 1
Внешний вид.
Источники питания модульные
Рисунок № 2
Внешний вид.
Источники питания модульные
Рисунок № 3
Внешний вид.
Источники питания модульные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 137704
ID в реестре СИ - 360104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
N6744B, N6736B, N6734B, N6732B, N6705В, N6705B, N6705A, N6705, N6702А, N6702C, N6701А, N6700В, N6736В, N6751А, N6700C, мод. N6773A, N6700C, мод. N6741B, N6700B, N6700, N66705А, 6734B, 2020, -,
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 236
Выдано извещений - 0
Кол-во периодических поверок - 154
Кол-во средств измерений - 77
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 384 дн.
Приказы РСТ, где упоминается данный тип СИ
№1873 от 2016.12.08 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Источники питания модульные (N6700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25900-03 19.12.2018 |
Мультиметры, 3458A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26211-03 |
Частотомеры электронно-счетные, 53131A, 53132A, 53181A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26948-04 01.04.2015 |
Меры напряжения и тока модульные, 66000A со сменными блоками 66101A, 66102A, 66103A, 66104A, 66105A, 66106A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26950-04 |
Меры напряжения и тока, E3631A, E3632A, E3633A, E3634A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26951-04 |
Меры напряжения и тока, E3640A, E3641A, E3642A, E3643A, E3644A, E3645A, E3646A, E3647A, E3648A, E3649A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
36420-07 02.04.2018 |
Источники питания постоянного тока, N5700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
37181-08 18.09.2018 |
Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
38426-08 18.09.2018 |
Источники питания постоянного тока, Agilent 6600 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
39240-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6030A, 6031A, 6032A, 6033A, 6035A, 6038A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
39858-08 27.12.2018 |
Анализаторы логические, 16900А, 16901А, 16902А, 16903А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
41432-10 |
Мультиметры цифровые, U1241A, U1242A, U1241B, U1242B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41501-10 28.07.2021 |
Мультиметры цифровые, U1251A, U1252A, U1253A, U1251B, U1252B, U1253B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41568-10 28.07.2021 |
Измерители емкости, U1701A, U1701B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41729-10 28.07.2021 |
Мультиметры-калибраторы, U1401A, U1401B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43801-10 06.04.2020 |
Мультиметры цифровые, U3401A, U3402A, U3606A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43820-10 06.04.2020 |
Источники питания постоянного тока, E4360 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43821-10 06.04.2020 |
Осциллографы-мультиметры, U1602A, U1602B, U1604A, U1604B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43822-10 06.04.2020 |
Источники питания постоянного тока, U8001A, U8002A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45328-10 28.07.2021 |
Осциллографы модульные , U2701A и U2702A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45833-10 28.07.2021 |
Мультиметры цифровые модульные , U2741A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45834-10 28.07.2021 |
Источники питания модульные, U2722A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45837-10 28.07.2021 |
Мультиметры, 34972A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
46687-11 22.04.2021 |
Мультиметры цифровые, U1271A, U1272A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год.. |
|
46807-11 22.04.2021 |
Нагрузки электронные, N3300 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47700-11 |
Мультиметры цифровые, L4411A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47715-11 18.08.2021 |
Источники питания модульные, U2723A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47716-11 18.08.2021 |
Клещи электроизмерительные, U1211A, U1212A, U1213A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47717-11 18.08.2021 |
Мультиметры цифровые, 34410А, 34411А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47884-11 18.08.2021 |
Мультиметры цифровые с системой сбора данных и коммутации , 34980А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47885-11 18.08.2021 |
Мультиметры цифровые, 34405А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47886-11 18.08.2021 |
Нановольтметры/микроомметры, 34420А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
48606-11 |
Источники питания модульные, N6700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
48623-11 08.12.2021 |
Источники-измерители прецизионные, В2900 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
48998-12 08.12.2021 |
Осциллографы цифровые, DSO-X 2002A, DSO-X 2004A, DSO-X 2012A, DSO-X 2014A, DSO-X 2022A, DSO-X 2024A, MSO-X 2002A, MSO-X 2004A, MSO-X 2012A, MSO-X 2014A, MSO-X 2022A, MSO-X 2024A, DSO-X 3012A, DSO-X 3014A, DSO-X 3024A, DSO-X 3032A, DSO-X 3034A, DSO-X 3052A, DSO-X 3054A, MSO-X 3012A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
51077-12 17.08.2027 |
Частотомеры, 53210А, 53220А, 53230А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
51519-12 22.10.2017 |
Анализаторы мощных устройств/характериографы, B1505A с модулями B1510A, B1511A, B1512A, B1513A, B1513B, B1514A, B1520A, B1525A, B1530A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
51544-12 22.10.2017 |
Осциллографы цифровые, DSO1052B, DSO1072B, DSO1102B, DSO1152B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
52150-12 18.12.2017 |
Генераторы сигналов произвольной формы, 33250A, 33521A, 33522A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
53063-13 25.03.2018 |
Генераторы сигналов, N5171B, N5172B, N5181B, N5182В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
53171-13 04.04.2018 |
Мультиметры цифровые, U1273A, U1273AХ Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
53566-13 11.04.2023 |
Наборы мер коэффициентов передачи и отражения, 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
53568-13 22.05.2018 |
Анализаторы цепей векторные, N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
53569-13 11.04.2023 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
54604-13 16.08.2018 |
Генераторы сигналов произвольной формы модульные, M8190А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55261-13 21.10.2018 |
Мультиметры цифровые, 34450A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55409-13 05.11.2018 |
Осциллографы, DSO-X93204A, DSA-X93204A, MSO-X93204A, DSO-X92804A, DSA-X92804A, MSO-X92804A, DSO-X92504A, DSA-X92504A, MSO-X92504A, DSO-X92004A, DSA-X92004A, MSO-X92004A, DSO-X91604A, DSA-X91604A, MSO-X91604A, DSO-X91304A, DSA-X91304A, MSO-X91304A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55420-13 05.11.2018 |
Осциллографы цифровые, DSO-Х 3104A, DSO-Х 3102A, MSO-Х 3104A, MSO-Х 3102A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55421-13 25.09.2023 |
Генераторы импульсов и кодовых последовательностей, 81133A, 81134A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
55994-13 07.11.2023 |
Блоки измерительные ваттметров пиковой мощности, 8990B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56005-13 07.11.2023 |
Генераторы сигналов сложной/произвольной формы, 81150А, 81160А, 81180А, 81180В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
59755-15 06.02.2020 |
Генераторы сигналов произвольной формы, 33611А, 33612А, 33621А, 33622А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
59757-15 06.02.2020 |
Источники питания постоянного тока, E3620A, E3630A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60943-15 18.06.2021 |
Измерители сопротивления изоляции, U1451A, U1452A, U1452AT, U1453A, U1461A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
61002-15 30.06.2021 |
Источники питания модульные, N6700 мод. N6785A, N6786A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
61023-15 30.06.2021 |
Осциллографы цифровые, DSO-X 3000T, MSO-X 3000T Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
62209-15 03.11.2025 |
Генераторы сигналов произвольной формы, 33210A, 33220A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64740-16 12.08.2021 |
Мультиметры цифровые, U1241C, U1242C, U1281A, U1282A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Источники питания модульные (N6700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 25 | 1 | 15 | 7 | 0 | 20 | 15 | 5 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 32 | 5 | 0 | 28 | 0 | 32 | 0 | 28 | |
| ООО "ИРЗ" (RA.RU.312795) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ЗРТО" (1513) | 24 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 10 | 0 | 9 | 0 | 10 | 0 | 9 | |||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "КОРПОРАЦИЯ "КОМЕТА" (RA.RU.311848) | 36 | 0 | 18 | 0 | 35 | 0 | 17 | |||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 31 | 4 | 0 | 31 | 0 | 31 | 0 | 31 | ||
| АО «НИИ ТП» (RA.RU.312448) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 2 | 0 | 13 | 0 | 6 | 0 | 6 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НПП "ЗАВОД ИСКРА" (RA.RU.310560) | 14 | 4 | 0 | 9 | 0 | 14 | 0 | 9 | ||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "УПКБ "ДЕТАЛЬ" (1438) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 8 | 0 | 8 | 0 | 0 | 0 | 0 |
Стоимость поверки Источники питания модульные (N6700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кировский ЦСМ Кировская область |
4565 | 3782 |
|
ФБУ Ростовский ЦСМ Ростовская область |
3180 | 3782 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
3600 | 3782 |
Программное обеспечение
Источники питания работают под управлением встроенного программного обеспечения (ПО)
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
N6705, N6715 Primary Frmware D.01.04 |
Версия D.01.04 |
D7DBE56FC6E7B3485 6E22AFC4BEB3A0D |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа» и схема пломбировки источников питания от несанкционированного доступа приведена на рисунках 1 - 3.При оформлении внешнего вида источников питания могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака
утверждения типа

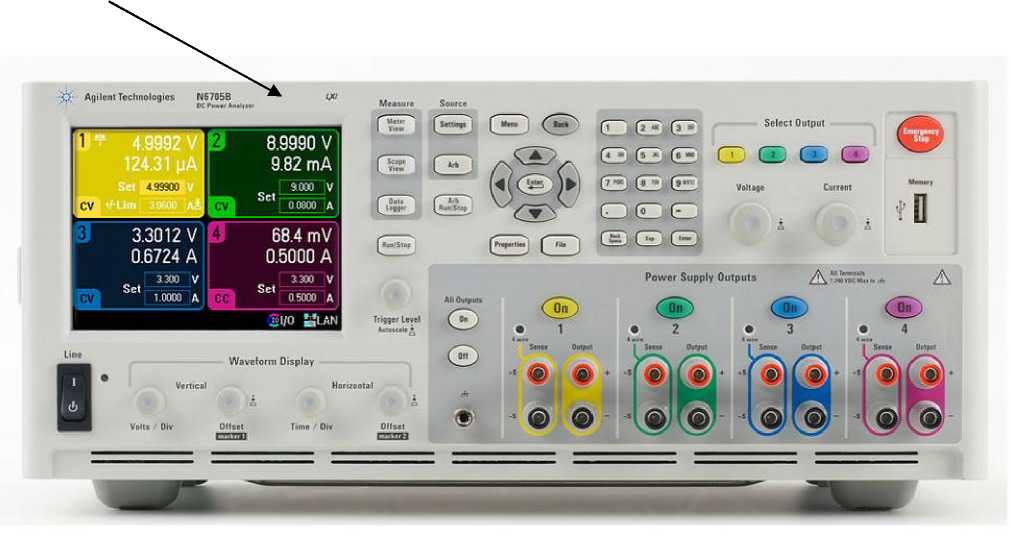

Рисунок 1 - Внешний вид лицевой панели базовых блоков источников питания
Места пломбирования

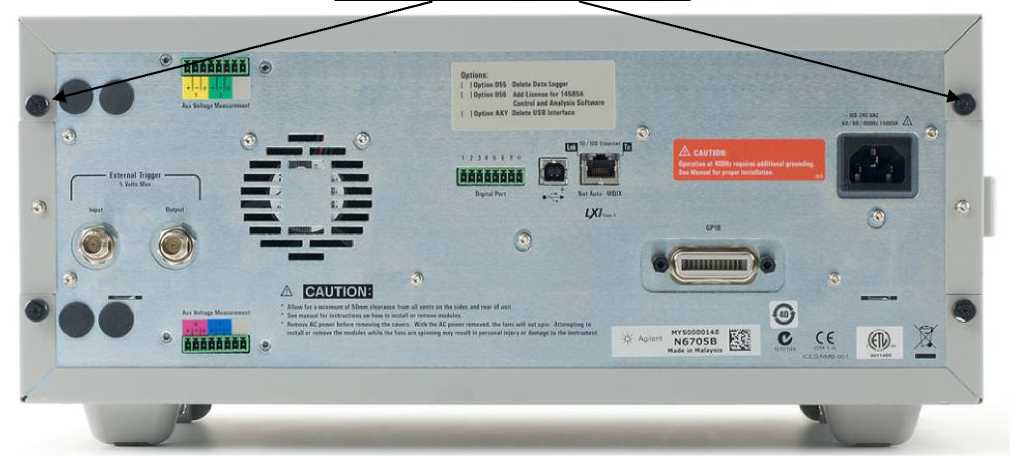

Рисунок 2 - Внешний вид задней панели базовых блоков источников питания
♦ - Место нанесения наклейки «Знак утверждения типа»
♦ - Место пломбировки от несанкционированного доступа

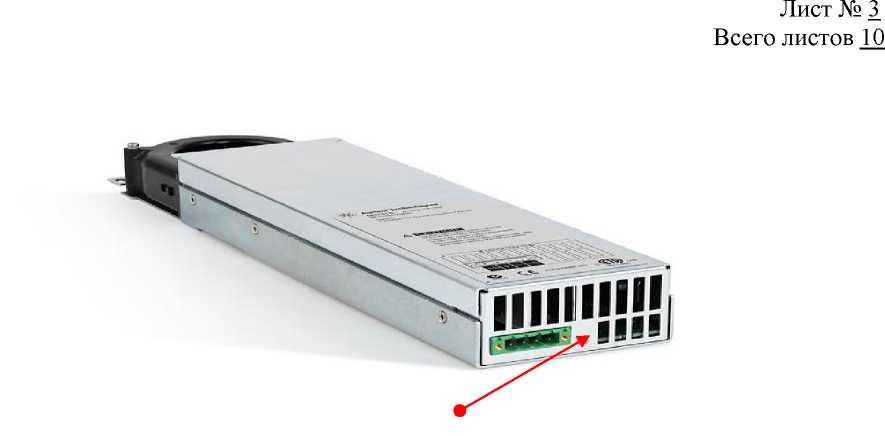

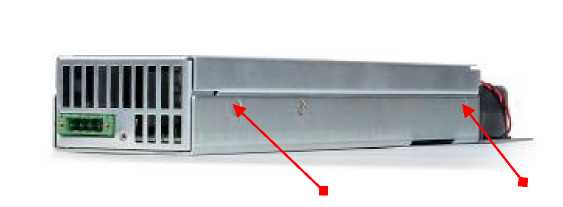

Рисунок 3 - Внешний вид встраиваемых сменных модулей источников питания
Источники питания работают под управлением встроенного программного обеспечения (ПО)
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
N6705, N6715 Primary Frmware D.01.04 |
Версия D.01.04 |
D7DBE56FC6E7B3485 6E22AFC4BEB3A0D |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики источников приведены в
таблицах 2-6.
Таблица 2 - Выходные параметры встраиваемых сменных модулей источников питания
|
Модификация |
Максимальное напряжение на выходе, В |
Максимальная сила тока на выходе, А |
Максимальная мощность на выходе, Вт |
|
Ж731В |
5 |
10 |
50 |
|
N67323 |
8 |
6,25 |
50 |
|
N67333 |
20 |
2,5 |
50 |
|
N67343 |
35 |
1,5 |
52,5 |
|
N67353 |
60 |
0,8 |
48 |
|
N67363 |
100 |
0,5 |
50 |
|
Ж741В |
5 |
20 |
100 |
|
N67423 |
8 |
12,5 |
100 |
|
N67433 |
20 |
5 |
100 |
|
N67443 |
35 |
3 |
105 |
|
N67453 |
60 |
1,6 |
96 |
|
N67463 |
100 |
1 |
100 |
|
N6751A |
50 |
5 |
250 |
|
N6752A |
50 |
10 |
100 |
|
N6753A |
20 |
50 |
300 |
|
N6754A |
60 |
20 |
300 |
|
N6761A |
50 |
1,5 |
75 |
|
N6762A |
50 |
3 |
150 |
|
N6773A |
20 |
15 |
300 |
|
N6774A |
35 |
8,5 |
297,5 |
|
N6775A |
60 |
5 |
300 |
|
N6776A |
100 |
3 |
300 |
|
N6781A |
20 |
3 |
60 |
|
N6782A |
20 |
3 |
60 |
|
N6784A |
20 |
3 |
60 |
|
Ж783А-ВАТ |
8 |
от минус 2 до 3 |
24 |
|
N6783A-MFG |
6 |
от минус 2 до 3 |
18 |
Таблица 3 - Метрологические характеристики встраиваемых сменных модулей источников в режиме стабилизации выходного напряжения постоянного тока
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, ± |
Нестабильность выходного напряжения постоянного тока |
Уровень пульсаций выходного напряжения, мВ | |
|
при изменении напряжения питания, мВ |
при изменении тока нагрузки, мВ | |||
|
N67313 |
(0,Г10’2-иуст+19 мВ) |
± 1 |
± 5 |
± 2 |
|
N6732B |
(0,Г10’2-иуст+19 мВ) |
± 2 |
± 6 |
± 2 |
|
N6733B |
(0,1-10’2-иуст+20 мВ) |
± 2 |
± 9 |
± 3 |
|
N6734B |
(0,1-10’2-иуст+35 мВ) |
± 4 |
± 11 |
± 5 |
|
N6735B |
(0,1’10"2,иуст+60 мВ) |
± 6 |
± 13 |
± 9 |
|
N6736B |
(0,Г10’2-иуст+100 мВ) |
± 10 |
± 20 |
± 18 |
|
N67413 |
(0,Г10’2-иуст+19 мВ) |
± 1 |
± 5 |
± 2 |
|
N6742B |
(0,Г10’2-иуст+19 мВ) |
± 2 |
± 6 |
± 2 |
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, ± |
Нестабильность выходного напряжения постоянного тока |
Уровень пульсаций выходного напряжения, мВ | |
|
при изменении напряжения питания, мВ |
при изменении тока нагрузки, мВ | |||
|
N6743B |
(0,Г10’2-иуст+20 мВ) |
± 2 |
± 9 |
± 3 |
|
N6744B |
(0,Г10’2-иуст+35 мВ) |
± 4 |
± 11 |
± 5 |
|
N6745B |
(0,Г10’2-иуст+60 мВ) |
± 6 |
± 16 |
± 9 |
|
N6746B |
(0,Г10’2-иуст+100 мВ) |
± 10 |
± 30 |
± 18 |
|
N6773A |
(0,Г10’2-иуст+20 мВ) |
± 2 |
± 13 |
± 3 |
|
N6774A |
(0,Г10’2-иуст+35 мВ) |
± 4 |
± 16 |
± 5 |
|
N6775A |
(0,Г10’2-иуст+60 мВ) |
± 6 |
± 24 |
± 9 |
|
N6776A |
(0,Г10’2-иуст+100 мВ) |
± 10 |
± 45 |
± 18 |
|
N6751А |
(о,06’10"2’иуст+19 мВ) |
± 1 |
± 2 |
± 0,35 |
|
N6752A |
(0,06’10-2’иуст+19 мВ) |
± 1 |
± 2 |
± 0,35 |
|
N6753A |
(0,06’10-2’иуст+10 мВ) |
± 0,5 |
± 2 |
± 1 |
|
N6754A |
(0,06’10’2’иуст+25 мВ) |
± 1,2 |
± 2 |
± 1 |
|
\6761А |
(0,016’10-2’иуст+6 мВ) - для предела вое произведения 50 В |
± 0,5 |
± 0,5 |
± 0,35 |
|
N6762A |
(0,016’10-2’иуст+1,5 мВ) - для предела вое произведения 50 В |
± 0,5 |
± 0,5 |
± 0,35 |
|
N6781A N6782A N6784A |
(0,025’10-2’иуст+1,8 мВ) - для предела вое произведения 20 В |
± 0,3 |
± 0,7 |
± 1,2 |
|
(0,025’10-2’иуст+0,6 мВ) - для предел а воспроизведения 6 В |
± 0,3 |
± 0,4 |
± 1,2 | |
|
(0,025’10-2’иуст+0,2 мВ) - для предела воспроизведения 0,6 В |
± 0,3 |
- |
± 1,2 | |
|
К6783А-ВАТ |
(0,1’10’2’иуст+10 мВ) |
± 2 |
± 6 |
± 1,5 |
|
N6783A-MFG | ||||
Примечание - UycT - значение воспроизводимого напряжения постоянного тока
Таблица 4 - Метрологические характеристики встраиваемых сменных модулей источников питания в режиме стабилизации выходного постоянного тока
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного постоянного тока, ± |
Нестабильность выходного постоянного тока | |
|
при изменении напряжения питания, мА |
при изменении напряжения на нагрузке, мА | ||
|
N67313 |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6732B |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6733B |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6734B |
(0,15’10"2’1Уст+20 мА) |
± 1 |
± 2 |
|
N6735B |
(0,15’10"2’1Уст+20 мА) |
± 1 |
± 2 |
|
N6736B |
(0,15’10-2’1уст+10 мА) |
± 1 |
± 2 |
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного постоянного тока, ± |
Нестабильность выходного постоянного тока | |
|
при изменении напряжения питания, мА |
при изменении напряжения на нагрузке, мА | ||
|
N6741B |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6742B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6743B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6744B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6745B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6746B |
(0,15’10’2’1уст+10 мА) |
± 1 |
± 2 |
|
N6773A |
(0,15’10’2’1уст+60 мА) |
± 1 |
± 6 |
|
N6774A |
(0,15’10-2’1уст+60 мА) |
± 1 |
± 6 |
|
N6775A |
(0,15’10-2’1уст+60 мА) |
± 1 |
± 6 |
|
N6776A |
(0,15’10-2’1уст+30 мА) |
± 1 |
± 6 |
|
N6751А |
(0,1’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6752A |
(0,1’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6753A |
(0,1’10-2’1уст+30 мА) |
± 5 |
± 12 |
|
N6754A |
(0,Г10’21уст+12 мА) |
± 2 |
± 5 |
|
N6761А N6762A |
(0,04’10-2’1 уст+0,2 мА) - для предела воспроизведения 1макс |
± 0,5 |
± 0,03 |
|
(0,04’10-2’1 уст+0,055 мА) - для предела воспроизведения 100 мА (напряжение от 7 до 50 В) |
± 0,5 |
± 0,065 | |
|
(0,04’1O’2’I уст+0,03 мА) - для предела воспроизведения 100 мА (напряжение от 0 до 7 В) |
± 0,5 |
± 0,03 | |
|
N6781A N6782A |
(0,04’10-2’1 уст+0,3 мА) - для предело в во спроизведения 1, 3 А |
± 0,06 |
± 0,1 |
|
(0,03’10-2’1 уст+0,15 мА) - для предела воспроизведения 300 мА |
± 0,06 |
± 0,05 | |
|
N6784A |
(0,04’10-2’1 уст+0,3 мА) - для пределов воспроизведения 1, 3 А |
± 0,06 |
± 0,1 |
|
(0,03’10-2’1 уст+0,012 мА) - для предела воспроизведения 100 мА |
± 0,06 |
± 0,1 | |
|
(0,025’10-2’1 уст+0,005 мА) - для предела воспроизведения 10 мА |
± 0,06 |
± 0,01 | |
|
N6783A-BAT |
(0,2’10-2’1уст+1,8 мА) |
± 1 |
± 2 |
|
N6783A-MFG |
(0,1’10-2’1уст+1,8 мА) |
± 1 |
± 2 |
|
Примечание - 1уст - значение воспроизводимой силы постоянного тока | |||
Таблица 5 - Метрологические характеристики встраиваемых сменных модулей источников питания в режиме измерения выходных величин
|
Модификация |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, ± |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, ± |
|
N67313 |
(0,15’10-2’I+20 мА) |
(0,1’10-2’U+20 мВ) |
|
N67323 |
(o,15-10-2-I+10 мА) |
(o,1’10-2’U+20 мВ) |
|
N67333 |
(0,15’10-2’I+5 мА) |
(o,1’10-2’U+20 мВ) |
|
N67343 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+35 мВ) |
|
N67353 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+60 мВ) |
|
N67363 |
(o,15’10-2-I+2 мА) |
(0,1’10-2’U+100 мВ) |
|
N67413 |
(0,15-10-2-I+20 мА) |
(0,1’10-2’U+20 мВ) |
|
N67423 |
(o,15-10-2-I+10 мА) |
(o,1’10-2’U+20 мВ) |
|
N67433 |
(0,15’10-2’I+5 мА) |
(o,1’10-2’U+20 мВ) |
|
N67443 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+35 мВ) |
|
N67453 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+60 мВ) |
|
N67463 |
(o,15’10-2-I+2 мА) |
(0,1’10-2’U+100 мВ) |
|
N6751A |
(0,1-10-2-I+4 мА) |
(o,06’10-2’U+19 мВ) |
|
N6752A |
(o,1-10-2’I+4 мА) |
(o,06’10-2’U+19 мВ) |
|
N6753A |
(0,1-10-2-I+30 мА) |
(o,06’10-2’U+10 мВ) |
|
N6754A |
(0,1-10-2-I+8 мА) |
(o,06’10-2’U+25 мВ) |
|
N6761A N6762A |
(0,04-10-2-I+0,16 мА) - для предела измерения 1макс |
(0,016’10-2’U+6 мВ) - для предела измерения 50 В (0,016’10-2’U+1,5 мВ) - для предела измерения 5,5 В |
|
(0,03’10-2’I+0,055 мА) - для предела измерения 100 мА (напряжение от 7 до 50 В) | ||
|
(0,03’10-2’I+0,015 мА) - для предела измерения 100 мА (напряжение от 0 до 7 В) | ||
|
N6773A |
(0,15-10-2-I+15 мА) |
(0,1’10-2’U+20 мВ) |
|
N6774A |
(o,15’10-2-I+12 мА) |
(0,1’10-2’U+35 мВ) |
|
N6775A |
(o,15’10-2-I+12 мА) |
(0,1’10-2’U+60 мВ) |
|
N6776A |
(0,15’10-2’I+6 мА) |
(0,1’10-2’U+100 мВ) |
|
N6781A N6782A N6784A |
(0,03.10-2.I+0,25 мА) - для предела измерения 3 А (0,025.10-2.I+0,01 мА) - для предела измерения 100 А |
(0,025’10-2’U+1,2 мВ) - для предела измерения 20 В (0,025.10-2.U+0,075 мВ) - для предела измерения 1 В (0,025.10-2.U+0,05 мВ) - для предела измерения 100 мВ |
|
Ж783А-ВАТ |
(0,1-10-2-I+0,6 мА) |
(0,05’10-2’U+5 мВ) |
|
N6783A-MFG |
(o,1-10-2-I+0,6 мА) |
(0,05’10-2’U+5 мВ) |
|
Примечания:
| ||
Таблица 6 - Технические характеристики источников питания
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение сети питания переменного тока частотой 50 Гц, В |
220 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
425,6 x 313,0 x 194,7 |
|
Масса (с 4 модулями), кг, не более |
16 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более |
от 0 до 55 95 |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель корпуса источника питания методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Источники питания постоянного тока модульные серии N6700. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока модульным серии N6700
-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 Техническая документация изготовителя.
Поверка
Поверка осуществляется по документу МП-268/447-2011 «ГСИ. Источники питания постоянного тока модульные серии N6700. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» 08 сентября 2011 г.Основные средства поверки:
-
- микровольтметр В3-57 (рег. № 7657-80), диапазон измерений напряжения от 0,01 мВ до 300 В, пределы допускаемой приведенной к концу поддиапазона погрешности измерений напряжения: ± 4,0 % (0,03 В), ± 2,0 % (0,1-0,3 мВ, 1-300 В), ± 1,5 % (1-10 мВ), ± 1,0 % (30 300 мВ);
-
- мультиметр 3458А (рег. № 25900-03), пределы измерений напряжения постоянного тока 100 мВ, 1 В, 10 В, 100 В; пределы допускаемой основной погрешности измерений напряжения постоянного тока: для предела измерений 100 мВ ± (2,540-6^ Uu + 3,540-6^ Unn), где Uu -измеренное значение напряжения постоянного тока, Unn - значение предела измерений напряжения постоянного тока; для предела измерений 1 В ± (1,5^10-^ Uu + 0,3^0-^ Unn); для предела измерений 10 В ± (0,540-6^ Uu + 0,0540-6^ ипп); для предела измерений 100 В ± (0,540-6^ ии + 0,0540-6^ ипп), пределы измерений силы постоянного тока 100 нА, 1 мкА, 10 мкА, 100 мкА; пределы допускаемой основной погрешности измерений силы постоянного тока: для 100 нА ± (1040-6 • 1и + 40040-6 • 1пп), где 1и - измеренное значение силы постоянного тока, 1пп - значение предела измерений силы постоянного тока; для 1мкА ± (1040-6 • 1и + 4040-6 • 1пп); для 10 мкА ± (1040-6 • 1и + 740-6 • 1пп); для 100 мкА ± (1040-6 • 1и + 640-6 • 1пп);
-
- нагрузка электронная программируемая PEL-300 (рег. № 20480-07), диапазон установки значений максимальной мощности нагрузки от 1,0 до 300,0 Вт, дискретность установки значений максимальной мощности нагрузки 0,1 Вт;
-
- катушка электрического сопротивления Р310 (рег. № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл. т. 0,01.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», МалайзияBayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»)
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31. Тел. 8 (495) 544-00-00.
http://www.rostest.ru
Источники питания представляют собой многофункциональные цифровые электроизмерительные приборы, обладающие возможностью автоматического самотестирования, калибровки и самодиагностики
Конструктивно источники питания состоят из базового блока (модификации N67058, N67158) и встраиваемых сменных модулей (модификации N6731B, N6732B, N6733B, N6734B, N6735B, N6736B, N6741B, N6742B, N6743B, N6744B, N6745B, N6746B, N6751A, N6752A N6753A, N6754A, N6761 A, N6762A, N6773A, N6774A, N6775A, N6776A, N6781A, N6782A, N6784A, N6783A-BAT, N6783A-MFG). Базовые блоки источников питания содержат четыре посадочных места для установки встраиваемых сменных модулей, максимально допустимая выходная мощность составляет 600 8т для полностью загруженного базового блока.
8страиваемые сменные модули источников питания имеют различные сочетания выходных напряжений и токов с выходной номинальной мощностью 20 8т, 50 8т, 100 8т, 300 8т и занимают одно или два посадочных места. 8страиваемые сменные модули характеризуются следующими особенностями:
-
- модификации N67318, N6732B, N6733B, N6734B, N6735B, N6736B, N6741B,
N6742B, N6743B, N6744B, N6745B, N6746B, N6773A, N6774A, N6775A, N6776A
обеспечивают программирование выходного напряжения и тока, функции измерений и защиты;
-
- модификации N6751A, N6752A N6753A, N6754A обеспечивают автоматическое переключение диапазонов, обладают низким уровнем шума и высокой точностью;
-
- модификации N6761 A, N6762A, N6781A, N6782A, N6784A, N6783A-8AT, N6783A-MFG обладают прецизионными характеристиками.
Управление и контроль за режимами работы источников питания осуществляет встроенный в базовый блок микропроцессор. 8строенный измеритель напряжения и тока обеспечивает контроль значений воспроизводимого тока и напряжения.
8нешний вид источников приведен на рисунках 1 - 3.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки источников питания от несанкционированного доступа приведена на рисунках 1 - 3.
При оформлении внешнего вида источников питания могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака
утверждения типа
Рисунок 1 - Внешний вид лицевой панели базовых блоков источников питания
Места пломбирования
Рисунок 2 - Внешний вид задней панели базовых блоков источников питания
♦ - Место нанесения наклейки «Знак утверждения типа»
♦ - Место пломбировки от несанкционированного доступа
Рисунок 3 - Внешний вид встраиваемых сменных модулей источников питания
Комплект поставки источника приведен в таблице 3.
Таблица 3
|
Наименование |
Тип |
Количество, шт. |
|
Источник питания постоянного тока модульный серии N6700 в составе:
|
1 | |
|
Сетевой шнур |
- |
1 |
|
Ферритовый сердечник |
Agilent 9170-2131 |
1 |
|
Разъем цифрового порта |
Agilent 1253-6408 |
1 |
|
Ключ Т-10 |
Agilent 8710-2416 |
1 |
|
Выходной разъем на 12 А[1] |
Agilent 1253-5826 |
1 |
|
Выходной разъем на 20 А[2] |
Agilent 1253-6211 |
1 |
|
Измерительные перемычки малые[1] |
Agilent 8120-8821 |
2 |
|
Измерительные перемычки большие [2] |
Agilent 0360-2935 |
2 |
|
Компакт диск с программным обеспечением для автоматизации |
Agilent E2094N |
1 |
|
Компакт диск со справочной информацией |
Agilent 5969-2914 |
1 |
|
Модуль N6783A J01[3] | ||
|
Сертификат калибровки |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП-071/447-2011 |
1 |
|
Наименование |
Тип |
Количество, шт. |
|
Паспорт |
1 | |
|
Примечания:
| ||
источников приведены в
таблицах 2-6.
Таблица 2 - Выходные параметры встраиваемых сменных модулей источников питания
|
Модификация |
Максимальное напряжение на выходе, В |
Максимальная сила тока на выходе, А |
Максимальная мощность на выходе, Вт |
|
Ж731В |
5 |
10 |
50 |
|
N67323 |
8 |
6,25 |
50 |
|
N67333 |
20 |
2,5 |
50 |
|
N67343 |
35 |
1,5 |
52,5 |
|
N67353 |
60 |
0,8 |
48 |
|
N67363 |
100 |
0,5 |
50 |
|
Ж741В |
5 |
20 |
100 |
|
N67423 |
8 |
12,5 |
100 |
|
N67433 |
20 |
5 |
100 |
|
N67443 |
35 |
3 |
105 |
|
N67453 |
60 |
1,6 |
96 |
|
N67463 |
100 |
1 |
100 |
|
N6751A |
50 |
5 |
250 |
|
N6752A |
50 |
10 |
100 |
|
N6753A |
20 |
50 |
300 |
|
N6754A |
60 |
20 |
300 |
|
N6761A |
50 |
1,5 |
75 |
|
N6762A |
50 |
3 |
150 |
|
N6773A |
20 |
15 |
300 |
|
N6774A |
35 |
8,5 |
297,5 |
|
N6775A |
60 |
5 |
300 |
|
N6776A |
100 |
3 |
300 |
|
N6781A |
20 |
3 |
60 |
|
N6782A |
20 |
3 |
60 |
|
N6784A |
20 |
3 |
60 |
|
Ж783А-ВАТ |
8 |
от минус 2 до 3 |
24 |
|
N6783A-MFG |
6 |
от минус 2 до 3 |
18 |
Таблица 3 - Метрологические характеристики встраиваемых сменных модулей источников в режиме стабилизации выходного напряжения постоянного тока
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, ± |
Нестабильность выходного напряжения постоянного тока |
Уровень пульсаций выходного напряжения, мВ | |
|
при изменении напряжения питания, мВ |
при изменении тока нагрузки, мВ | |||
|
N67313 |
(0,Г10’2-иуст+19 мВ) |
± 1 |
± 5 |
± 2 |
|
N6732B |
(0,Г10’2-иуст+19 мВ) |
± 2 |
± 6 |
± 2 |
|
N6733B |
(0,1-10’2-иуст+20 мВ) |
± 2 |
± 9 |
± 3 |
|
N6734B |
(0,1-10’2-иуст+35 мВ) |
± 4 |
± 11 |
± 5 |
|
N6735B |
(0,1’10"2,иуст+60 мВ) |
± 6 |
± 13 |
± 9 |
|
N6736B |
(0,Г10’2-иуст+100 мВ) |
± 10 |
± 20 |
± 18 |
|
N67413 |
(0,Г10’2-иуст+19 мВ) |
± 1 |
± 5 |
± 2 |
|
N6742B |
(0,Г10’2-иуст+19 мВ) |
± 2 |
± 6 |
± 2 |
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, ± |
Нестабильность выходного напряжения постоянного тока |
Уровень пульсаций выходного напряжения, мВ | |
|
при изменении напряжения питания, мВ |
при изменении тока нагрузки, мВ | |||
|
N6743B |
(0,Г10’2-иуст+20 мВ) |
± 2 |
± 9 |
± 3 |
|
N6744B |
(0,Г10’2-иуст+35 мВ) |
± 4 |
± 11 |
± 5 |
|
N6745B |
(0,Г10’2-иуст+60 мВ) |
± 6 |
± 16 |
± 9 |
|
N6746B |
(0,Г10’2-иуст+100 мВ) |
± 10 |
± 30 |
± 18 |
|
N6773A |
(0,Г10’2-иуст+20 мВ) |
± 2 |
± 13 |
± 3 |
|
N6774A |
(0,Г10’2-иуст+35 мВ) |
± 4 |
± 16 |
± 5 |
|
N6775A |
(0,Г10’2-иуст+60 мВ) |
± 6 |
± 24 |
± 9 |
|
N6776A |
(0,Г10’2-иуст+100 мВ) |
± 10 |
± 45 |
± 18 |
|
N6751А |
(о,06’10"2’иуст+19 мВ) |
± 1 |
± 2 |
± 0,35 |
|
N6752A |
(0,06’10-2’иуст+19 мВ) |
± 1 |
± 2 |
± 0,35 |
|
N6753A |
(0,06’10-2’иуст+10 мВ) |
± 0,5 |
± 2 |
± 1 |
|
N6754A |
(0,06’10’2’иуст+25 мВ) |
± 1,2 |
± 2 |
± 1 |
|
\6761А |
(0,016’10-2’иуст+6 мВ) - для предела вое произведения 50 В |
± 0,5 |
± 0,5 |
± 0,35 |
|
N6762A |
(0,016’10-2’иуст+1,5 мВ) - для предела вое произведения 50 В |
± 0,5 |
± 0,5 |
± 0,35 |
|
N6781A N6782A N6784A |
(0,025’10-2’иуст+1,8 мВ) - для предела вое произведения 20 В |
± 0,3 |
± 0,7 |
± 1,2 |
|
(0,025’10-2’иуст+0,6 мВ) - для предел а воспроизведения 6 В |
± 0,3 |
± 0,4 |
± 1,2 | |
|
(0,025’10-2’иуст+0,2 мВ) - для предела воспроизведения 0,6 В |
± 0,3 |
- |
± 1,2 | |
|
К6783А-ВАТ |
(0,1’10’2’иуст+10 мВ) |
± 2 |
± 6 |
± 1,5 |
|
N6783A-MFG | ||||
Примечание - UycT - значение воспроизводимого напряжения постоянного тока
Таблица 4 - Метрологические характеристики встраиваемых сменных модулей источников питания в режиме стабилизации выходного постоянного тока
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного постоянного тока, ± |
Нестабильность выходного постоянного тока | |
|
при изменении напряжения питания, мА |
при изменении напряжения на нагрузке, мА | ||
|
N67313 |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6732B |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6733B |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6734B |
(0,15’10"2’1Уст+20 мА) |
± 1 |
± 2 |
|
N6735B |
(0,15’10"2’1Уст+20 мА) |
± 1 |
± 2 |
|
N6736B |
(0,15’10-2’1уст+10 мА) |
± 1 |
± 2 |
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного постоянного тока, ± |
Нестабильность выходного постоянного тока | |
|
при изменении напряжения питания, мА |
при изменении напряжения на нагрузке, мА | ||
|
N6741B |
(0,15’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6742B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6743B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6744B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6745B |
(0,15’10’2’1уст+20 мА) |
± 1 |
± 2 |
|
N6746B |
(0,15’10’2’1уст+10 мА) |
± 1 |
± 2 |
|
N6773A |
(0,15’10’2’1уст+60 мА) |
± 1 |
± 6 |
|
N6774A |
(0,15’10-2’1уст+60 мА) |
± 1 |
± 6 |
|
N6775A |
(0,15’10-2’1уст+60 мА) |
± 1 |
± 6 |
|
N6776A |
(0,15’10-2’1уст+30 мА) |
± 1 |
± 6 |
|
N6751А |
(0,1’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6752A |
(0,1’10-2’1уст+20 мА) |
± 1 |
± 2 |
|
N6753A |
(0,1’10-2’1уст+30 мА) |
± 5 |
± 12 |
|
N6754A |
(0,Г10’21уст+12 мА) |
± 2 |
± 5 |
|
N6761А N6762A |
(0,04’10-2’1 уст+0,2 мА) - для предела воспроизведения 1макс |
± 0,5 |
± 0,03 |
|
(0,04’10-2’1 уст+0,055 мА) - для предела воспроизведения 100 мА (напряжение от 7 до 50 В) |
± 0,5 |
± 0,065 | |
|
(0,04’1O’2’I уст+0,03 мА) - для предела воспроизведения 100 мА (напряжение от 0 до 7 В) |
± 0,5 |
± 0,03 | |
|
N6781A N6782A |
(0,04’10-2’1 уст+0,3 мА) - для предело в во спроизведения 1, 3 А |
± 0,06 |
± 0,1 |
|
(0,03’10-2’1 уст+0,15 мА) - для предела воспроизведения 300 мА |
± 0,06 |
± 0,05 | |
|
N6784A |
(0,04’10-2’1 уст+0,3 мА) - для пределов воспроизведения 1, 3 А |
± 0,06 |
± 0,1 |
|
(0,03’10-2’1 уст+0,012 мА) - для предела воспроизведения 100 мА |
± 0,06 |
± 0,1 | |
|
(0,025’10-2’1 уст+0,005 мА) - для предела воспроизведения 10 мА |
± 0,06 |
± 0,01 | |
|
N6783A-BAT |
(0,2’10-2’1уст+1,8 мА) |
± 1 |
± 2 |
|
N6783A-MFG |
(0,1’10-2’1уст+1,8 мА) |
± 1 |
± 2 |
|
Примечание - 1уст - значение воспроизводимой силы постоянного тока | |||
Таблица 5 - Метрологические характеристики встраиваемых сменных модулей источников питания в режиме измерения выходных величин
|
Модификация |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, ± |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, ± |
|
N67313 |
(0,15’10-2’I+20 мА) |
(0,1’10-2’U+20 мВ) |
|
N67323 |
(o,15-10-2-I+10 мА) |
(o,1’10-2’U+20 мВ) |
|
N67333 |
(0,15’10-2’I+5 мА) |
(o,1’10-2’U+20 мВ) |
|
N67343 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+35 мВ) |
|
N67353 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+60 мВ) |
|
N67363 |
(o,15’10-2-I+2 мА) |
(0,1’10-2’U+100 мВ) |
|
N67413 |
(0,15-10-2-I+20 мА) |
(0,1’10-2’U+20 мВ) |
|
N67423 |
(o,15-10-2-I+10 мА) |
(o,1’10-2’U+20 мВ) |
|
N67433 |
(0,15’10-2’I+5 мА) |
(o,1’10-2’U+20 мВ) |
|
N67443 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+35 мВ) |
|
N67453 |
(o,15’10-2-I+4 мА) |
(o,1’10-2’U+60 мВ) |
|
N67463 |
(o,15’10-2-I+2 мА) |
(0,1’10-2’U+100 мВ) |
|
N6751A |
(0,1-10-2-I+4 мА) |
(o,06’10-2’U+19 мВ) |
|
N6752A |
(o,1-10-2’I+4 мА) |
(o,06’10-2’U+19 мВ) |
|
N6753A |
(0,1-10-2-I+30 мА) |
(o,06’10-2’U+10 мВ) |
|
N6754A |
(0,1-10-2-I+8 мА) |
(o,06’10-2’U+25 мВ) |
|
N6761A N6762A |
(0,04-10-2-I+0,16 мА) - для предела измерения 1макс |
(0,016’10-2’U+6 мВ) - для предела измерения 50 В (0,016’10-2’U+1,5 мВ) - для предела измерения 5,5 В |
|
(0,03’10-2’I+0,055 мА) - для предела измерения 100 мА (напряжение от 7 до 50 В) | ||
|
(0,03’10-2’I+0,015 мА) - для предела измерения 100 мА (напряжение от 0 до 7 В) | ||
|
N6773A |
(0,15-10-2-I+15 мА) |
(0,1’10-2’U+20 мВ) |
|
N6774A |
(o,15’10-2-I+12 мА) |
(0,1’10-2’U+35 мВ) |
|
N6775A |
(o,15’10-2-I+12 мА) |
(0,1’10-2’U+60 мВ) |
|
N6776A |
(0,15’10-2’I+6 мА) |
(0,1’10-2’U+100 мВ) |
|
N6781A N6782A N6784A |
(0,03.10-2.I+0,25 мА) - для предела измерения 3 А (0,025.10-2.I+0,01 мА) - для предела измерения 100 А |
(0,025’10-2’U+1,2 мВ) - для предела измерения 20 В (0,025.10-2.U+0,075 мВ) - для предела измерения 1 В (0,025.10-2.U+0,05 мВ) - для предела измерения 100 мВ |
|
Ж783А-ВАТ |
(0,1-10-2-I+0,6 мА) |
(0,05’10-2’U+5 мВ) |
|
N6783A-MFG |
(o,1-10-2-I+0,6 мА) |
(0,05’10-2’U+5 мВ) |
|
Примечания:
| ||
Таблица 6 - Технические характеристики источников питания
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение сети питания переменного тока частотой 50 Гц, В |
220 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
425,6 x 313,0 x 194,7 |
|
Масса (с 4 модулями), кг, не более |
16 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более |
от 0 до 55 95 |
