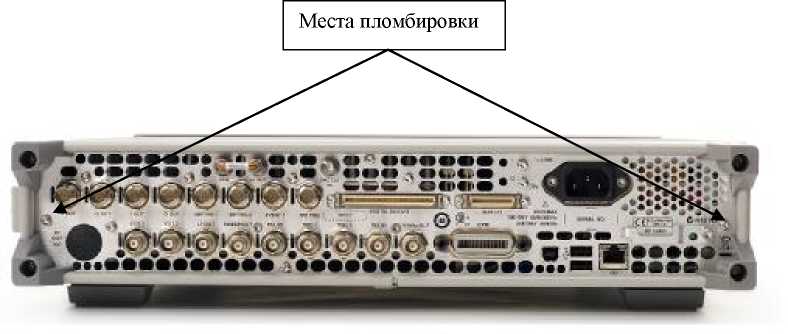

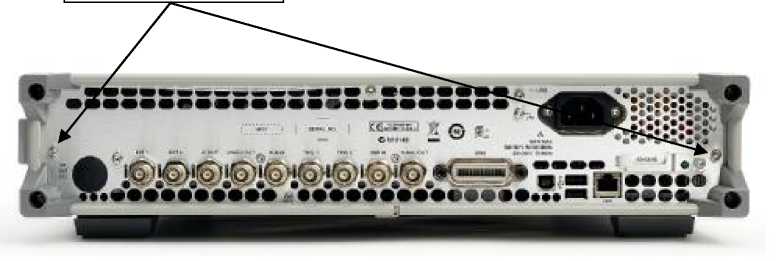

Опция

Функциональное назначение

501

Частотный диапазон от 9 кГц до 1 ГГц (только для генераторов

N5171B)

503

Частотный диапазон от 9 кГц до 3 ГГц

506

Частотный диапазон от 9 кГц до 6 ГГц

006

Извлекаемая карта памяти и средства безопасности

1EA

Высокая выходная мощность

1ER

Вход опорного сигнала (1 - 50 МГц)

303

Многофункциональный генератор

320

Генератор импульсных последовательностей

UNT

Амплитудная, частотная и фазовая модуляция

UNW

Модуляция короткими импульсами

UNZ

Быстрое переключение

1EQ

Низкая выходная мощность (меньше чем - 110 дБм) (только для генераторов N5181B, N5182B)

Опция

Функциональное назначение

Опции для генераторов N5172B, N5182B

012

Вход/выход гетеродина для обеспечения фазовой когерентности сигналов нескольких генераторов

1EL

Дифференциальные выходы I/Q сигналов

Опции для генераторов N5172B, N5182B

403

Калиброванный генератор белого гауссовского шума (AWGN)

430

Многотоновый и двухтоновый сигнал

431

Заказная цифровая модуляция

432

Имитация искажений фазового шума

660

Расширение возможностей внутреннего генератора для работы в реальном времени ( с возможностью генерации сигналов GPS, GLONASS, Galileo, а так же DVb-T/T2/H/S/S2/C/J.83 AnnexA/C, ISDB-T при помощи внешнего управления)

Опции для генераторов N5172B

021

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 256 Мегавыборок)

022

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 500 Мегавыборок)

653

Внутренний генератор модулирующего сигнала (полоса ПЧ 60 МГц, память 32 Мегавыборки)

655

Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 120 МГц, память 32 Мегавыборки)

660

Расширение возможностей внутреннего генератора для работы в реальном времени

Опции для генераторов N5182B

022

Расширение памяти внутреннего генератора модулирующего сигнала ( с 32 до 500 Мегавыборок)

023

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 1000 Мегавыборок)

656

Внутренний генератор модулирующего сигнала (полоса ПЧ 80 МГц, память 64 Мегавыборки)

657

Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 160 МГц )

UNV

Расширенный динамический диапазон

UNX

Низкие фазовые шумы

UNY

Сверхнизкие фазовые шумы

Частотные характеристики

Диапазон частот

Опция 501 (только для N5171B)

От 9 кГц до 1 ГГц

Опция 503

От 9 кГц до 3 ГГц

Опция 506

От 9 кГц до 6 ГГц

Полосы частот

Диапазон частот

N

1

От 9 кГц до 5 МГц

1 (цифровой синтезатор)

1

От 5 МГц до 250 МГц

1

2

От 250 МГц до 375 МГц

0,25

3

От 375 МГц до 750 МГц

0,5

4

От 750 МГц до 1500 МГц

1

5

От 1500 МГц до 3000,001 МГц

2

6

От 3000,001 МГц до 6000 МГц

4

N - показатель, используемый Для облегчения поиска определенной характеристики

Дискретность установки частоты

0,01 Гц

Пределы допускаемой относительной погрешности установки частоты

± 2,Г10’⁶ (только для N5171B, N5172B)

± 1,3-10’⁷ (только для N5181B, N5182B)

Частота внутреннего опорного кварцевого генератора

10 МГц

Дискретность установки мощности, дБ

0,01

Полное выходное сопротивление, Ом

50

Диапазон частот

Максимальный уровень выходной мощности , дБм

N5171B, N5172B

N5181B, N5182B

Стандартное исполнение

Опция 1ЕА

Стандартное исполнение

Опция 1ЕА

От 9 кГц до 10 МГц

плюс 13

плюс 17

плюс 13

плюс 17

От 10 МГц до 3 ГГц

плюс 18

плюс 21

плюс 18

плюс 24

От 3 до 5 ГГц

плюс 16

плюс 18

плюс 16

плюс 19

От 5 до 6 ГГц

плюс 16

плюс 18

плюс 16

плюс 18

Диапазон частот

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ

установленный уровень мощности, дБм

от плюс 21 до минус 60*

от минус 60

до минус 110

от минус 110 до минус 127**

От 100 кГц до 5 МГц

± 0,8

± 0,9

-

От 5 МГц до 3 ГГц

± 0,6

± 0,8

± 1,5

От 3 ГГц до 6 ГГц

± 0,6

± 1,1

± 1,6

Примечания

^* для генераторов N5181B, N5182B уровень мощности от плюс 24 до минус 60 ** для генераторов N5181B, N5182B с опцией 1ЕQ

Диапазон частот

Уровень гармонических составляющих, дБ, не более

Стандартное исполнение (менее +4 дБм)

Опция 1ЕА (менее + 12 дБм)

От 9 кГц до 3 ГГц

минус 35

минус 30

Диапазон частот

Уровень негармонических составляющих, дБ, не более (отстройка от несущей более 10 кГц)

N5171B, N5172B

N5181B, N5182B

Стандартное исполнение

Стандартное исполнение

Опции

UNX и UNY

От 5 МГц до 250 МГц

минус 75

минус 75

минус 75

От 250 МГц до 750 МГц

минус 75

минус 87

минус 96

От 750 МГц до 1,5 ГГц

минус 72

минус 87

минус 92

От 1,5 ГГц до 3 ГГц

минус 66

минус 81

минус 86

От 3 ГГц до 6 ГГц

минус 60

минус 75

минус 80

Частота

Уровень фазовых шумов, дБ/Гц (отстройка от несущей на 20 кГц)

N5181B,

N5182B

стандартное исполнение

опция UNX

Менее 250 МГц

минус 129

минус 140

250 МГц

минус 140

минус 144

500 МГц

минус 135

минус 143

1 ГГц

минус 131

минус 141

2 ГГц

минус 124

минус 135

3 ГГц

минус 123

минус 131

4 ГГц

минус 118

минус 118

6 ГГц

минус 116

минус 117

Частота

Уровень фазовых шумов, дБ/Гц, при отстройке от несущей на

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

249 МГц

минус 93

минус 103

минус 130

минус 139

минус 138

250,1 МГц

минус 96

минус 104

минус 127

минус 144

минус 147

500 МГц

минус 89

минус 98

минус 125

минус 139

минус 145

1 ГГц

минус 87

минус 93

минус 123

минус 141

минус 140

2 ГГц

минус 79

минус 85

минус 114

минус 135

минус 134

3 ГГц

минус 74

минус 81

минус 112

минус 132

минус 131

4 ГГц

минус 73

минус 79

минус 110

минус 130

минус 127

6 ГГц

минус 69

минус 76

минус 107

минус 126

минус 125

Характеристика

Значение

N5171B, N5172B

N5181B, N5182B

Максимальное значение девиации в режиме ЧМ

N -10 МГц

N • 4 МГц

Дискретность установки девиации частоты (наибольшее значение)

0,1 % или 1 Гц

Пределы допускаемой абсолютной погрешности установки девиации частоты (частота модуляции 1 кГц, девиация менее N -50 кГц)

± 2 % от установленной девиации плюс 20 Гц

Характеристика

Значение

установка полосы пропускания

нормальная

широкополосная

Максимальное значение девиации фазы в режиме ФМ

N -5 рад

N • 0,5 рад

Частотная характеристика (3 дБ)

от 0 до 1 МГц

от 0 до 4 МГц

Дискретность установки девиации фазы

0,1 % от установленной девиации фазы

Характеристика

Значение характеристики

Максимальный коэффициент амплитудной модуляции (Кам)

100 %

Дискретность установки К_АМ

0,1 %

Пределы допускаемой абсолютной погрешности установки КАМ (частота модуляции

1 кГц, КАМ менее 80%) в диапазоне частот: менее 5 МГц от 5 МГц до 2 ГГц от 2 МГЦ до 3 ГГц

± 1,5 % от установленного КАМ + 1 % ± 3 % от установленного КАМ + 1 % ± 5 % от установленного КАМ + 1 %

Примечание - Выходная мощность генераторов в режиме АМ на 6 дБ меньше максимальных выходных значений мощности при температуре окружающей среды от 20 до 30 °С

Характеристика

Значение

Напряжение (частота) сети питания переменного тока

(100 - 120) В (50/60/400 Гц)

(220 - 240) В (50/60 Гц)

Потребляемая мощность, В •А, не более: генераторов N5171B, N5181B генераторов N5172B, N5182B

160

300

Габаритные размеры (ширина X высота X глубина), мм

458 х 88 х 508

Масса, кг, не более: генераторов N5171B, N5181B генераторов N5172B, N5182B

13,6

15,9

Условия эксплуатации:

• - нормальная температура окружающего воздуха, °С

• - рабочая температура окружающего воздуха, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа (мм рт. ст.).

от 15 до 25

от 0 до 55

90

от 84 до 106,7 (от 630 до 800)
