Номер по Госреестру СИ: 60943-15
60943-15 Измерители сопротивления изоляции
(U1451A, U1452A, U1452AT, U1453A, U1461A)
Назначение средства измерений:
Измерители сопротивления изоляции U1451A, U1452A, U1452AT, U1453A, U1461A (далее - измерители) предназначены для
- измерения сопротивления изоляции;
- измерения сопротивления заземления;
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения электрической емкости;
- измерения частоты;
- измерения температуры с помощью термопар.

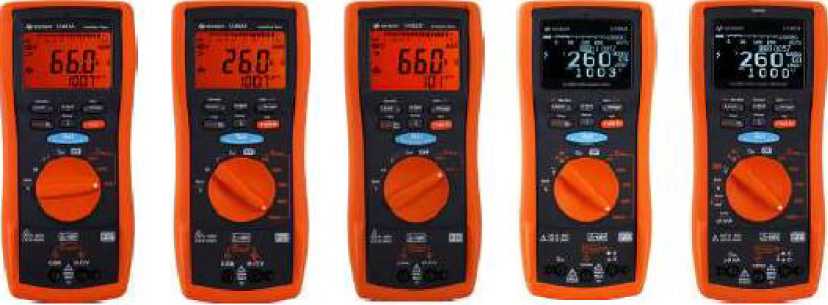

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции U1451A, U1452A, U1452AT, U1453A, U1461
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 140"2 -2409 Гц.
-
5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
-
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока 140"8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
-
7. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
-
8. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений электрической емкости.
-
9. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
10. ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики
преобразования
-
11. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
12. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 60943-15 «Измерители сопротивления изоляции U1451A, U1452A, U1452AT, U1453A, U1461. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 года.
Средства поверки: вольтметры С504 - С510 (Госреестр № 10194-85); магазин сопротивлений высокоомный RCB-3 (Госреестр № 24500-03); магазин мер сопротивлений заземления OD-2-D6b/5W (Госреестр № 33128-06); калибратор универсальный Fluke 9100 (Госреестр № 25985-09).
Изготовитель
Фирма «Keysight Technologies Microwave Products (M) Sdn.Bhd», Малайзия.Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
Заявитель
ООО «Кейсайт Текнолоджиз», г. Москва.
Адрес: 113054, г. Москва, Космодамианская наб., д. 52 стр. 3.
Тел.: +7 495 797 3900 Факс: +7 495 797 3901
W eb-сайт: http://www.keysight.com/main/home.jspx?lc=rus&cc=RU
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Измерители представляют собой многофункциональные портативные цифровые измерительные приборы (ЦИП).
Приборы могут функционировать в режиме измерителя сопротивления изоляции, измерителя сопротивления заземления и в режиме мультиметра.
Принцип действия измерителей в режиме измерителя сопротивления изоляции основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом (LCD) или светодиодном (OLED) дисплее. Управление процессом измерения осуществляется встроенным микропроцессором.
Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений. Измерители имеют несколько диапазонов установки выходного напряжения. Кроме этого приборы имеют встроенные таймеры и обладают возможностью вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Принцип действия измерителей в режиме измерителя сопротивления заземления основан на измерении потенциала, созданного известным переменным током, протекающим между электродами. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на дисплее. Значение сопротивления заземления рассчитывается по закону Ома.
Принцип действия измерителей в режиме мультиметра заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на дисплее. Для измерения напряжения переменного тока в приборах используются детекторы средневыпрямленных или истинных среднеквадратических значений.
Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели. Запуск измерений осуществляется кнопкой «Test».
Результаты измерений отображаются на индикаторе в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов IR и Bluetooth (опционально с внешним адаптером).
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, автоматического выбора диапазона измерений. Также измерители обладают функциями определения целостности цепи и проверки диодов.
Модификации измерителей отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, массой. Функциональные характеристики измерителей приведены в таблице 1.
Основные узлы измерителей: преобразователь напряжения, измеритель тока, источник тока, входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, дисплей, схема интерфейсов связи, источник питания.
Конструктивно измерители выполнены в пластиковых ударопрочных корпусах прямоугольной формы. На лицевой панели расположены функциональные клавиши, поворотный переключатель, входные разъёмы, дисплей. На задней панели находится батарейный отсек.
Питание измерителей осуществляется от сменных батарей питания.
Для предотвращения несанкционированного доступа в измерителях пломбируется один
из винтов крепления корпуса.

U1451A U1452A U1452AT U1453A U1461A
Таблица 26 - Комплектность
Характеристика |
Количество для модификации | ||||
U1451A |
U1452A |
U1452AT |
U1453A |
U1461A | |
Чехол жесткий |
1 шт. | ||||
Зажимы типа «крокодил» |
2 шт. | ||||
Измерительные провода |
2 шт. | ||||
Кабель IR - USB U1173B |
1 шт. |
Характеристика |
Количество для модификации | ||||
U1451A |
U1452A |
U1452AT |
U1453A |
U1461A | |
Батарея питания |
4 шт. | ||||
Пробник с адаптером U5403A |
- |
1 шт. |
- |
1 шт. |
1 шт. |
Адаптер IR - Bluetooth U1117A |
- |
1 шт. |
- |
1 шт. |
1 шт. |
Руководство по эксплуатации к адаптеру U1117A |
- |
1 шт. |
- |
1 шт. |
1 шт. |
Термопара (типа J/K) |
- |
- |
- |
- |
1 шт. |
Руководство по эксплуатации |
1 шт. | ||||
Методика поверки |
1 шт. |
Таблица 1 - Функциональные характеристики измерителей
Функциональная характеристика |
Модификация | ||||
U1451A |
U1452A |
U1452AT |
U1453A |
U1461A | |
Измерение сопротивления изоляции |
Да |
Да |
Да |
Да |
Да |
Измерение сопротивления заземления |
Да |
Да |
Да |
Да |
Да |
Измерение напряжения постоянного тока |
Да |
Да |
Да |
Да |
Да |
Измерение напряжения переменного тока |
Да |
Да |
Да |
Да |
Да |
Измерение силы постоянного тока |
Нет |
Нет |
Нет |
Нет |
Да |
Измерение силы переменного тока |
Нет |
Нет |
Нет |
Нет |
Да |
Измерение электрического сопротивления |
Да |
Да |
Да |
Да |
Да |
Измерение электрической емкости |
Да |
Да |
Да |
Да |
Да |
Измерение частоты |
Да |
Да |
Да |
Да |
Да |
Измерение температуры |
Нет |
Нет |
Нет |
Нет |
Да |
Проверка диодов |
Нет |
Нет |
Нет |
Да |
Да |
Таймер |
Да |
Да |
Да |
Да |
Да |
Функциональная характеристика |
Модификация | ||||
U1451A |
U1452A |
U1452AT |
U1453A |
U1461A | |
Вычисление индекса поляризации (PI) |
Нет |
Да |
Да |
Да |
Да |
Вычисление коэффициента диэлектрической абсорбции (DAR) |
Нет |
Да |
Да |
Да |
Да |
Детектор средневыпрямленных значений |
Да |
Да |
Да |
Нет |
Нет |
Детектор среднеквадратических значений |
Нет |
Нет |
Нет |
Да |
Да |
Жидкокристаллический (LCD) дисплей |
Да |
Да |
Да |
Нет |
Нет |
Светодиодный (OLED) дисплей |
Нет |
Нет |
Нет |
Да |
Да |
Фильтр нижних частот |
Нет |
Нет |
Нет |
Нет |
Да |
Таблица 2 - Основные метрологические характеристики измерителей U1451A в режиме измерения сопротивления изоляции
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Испытательные напряжения 250 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
250 МОм |
0,1 МОм | |
60 ГОм |
0,1 ГОм |
± (0,015^Яизм. + 5 е.м.р. + 0,004^R) |
Испытательные напряжения 500 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
500 МОм |
0,1 МОм | |
60 ГОм |
0,1 ГОм |
± (0,0154<изм. + 5 е.м.р. + 0,002^R) |
Испытательное напряжение 1000 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
600 МОм |
0,1 МОм | |
1 ГОм |
0,001 ГОм | |
60 ГОм |
0,1 ГОм |
± (0,0154<изм. + 5 е.м.р. + 0,00PR) |
Таблица 3 - Основные метрологические характеристики измерителей U1452A в режиме измерения сопротивления изоляции
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Испытательные напряжения 50 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,02^изм. + 5 е.м.р.) |
50 МОм |
0,01 МОм | |
60 ГОм |
0,01 ГОм |
± (0,02^изм. + 5 е.м.р. + 0,02^R) |
Испытательные напряжения 100 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,02^изм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
100 МОм |
0,1 МОм |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
60 ГОм |
0,01 ГОм |
± (0,02^изм. + 5 е.м.р. + 0,01 •R) |
Испытательные напряжения 250 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
250 МОм |
0,1 МОм | |
100 ГОм |
0,1 ГОм |
± (0,015^изм. + 5 е.м.р. + 0,004^R) |
Испытательные напряжения 500 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
500 МОм |
0,1 МОм | |
100 ГОм |
0,1 ГОм |
± (0,015^изм. + 5 е.м.р. + 0,002^R) |
Испытательное напряжение 1000 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
600 МОм |
0,1 МОм | |
1 ГОм |
0,001 ГОм | |
200 ГОм |
0,1 ГОм |
± (0,015^изм. + 5 е.м.р. + 0,00PR) |
Таблица 4 - Основные метрологические характеристики измерителей U1452AT в режиме
измерения сопротивления изоляции
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Испытательные напряжения 50 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,02^изм. + 5 е.м.р.) |
50 МОм |
0,01 МОм | |
60 ГОм |
0,01 ГОм |
± (0,02^изм. + 5 е.м.р. + 0,02^R) |
Испытательные напряжения 100 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,02^изм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
100 МОм |
0,1 МОм | |
60 ГОм |
0,01 ГОм |
± (0,02^изм. + 5 е.м.р. + 0,01 •R) |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
R - измеренное значение сопротивления изоляции в ГОм; е.м.р - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики измерителей U1451A, U1452A,
U1452AT в режиме установки испытательного напряжения (U)
Предел измерений |
Разрешение |
Диапазон установки испытательного напряжения |
50, 100, 250, 500, |
1 В |
(1 - 1,2)-U |
1000 В |
Таблица 6 - Основные метрологические характеристики измерителей U1453A, U1461A в
режиме измерения сопротивления изоляции
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Испытательные напряжения 50 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
50 МОм |
0,01 МОм | |
60 ГОм |
0,01 ГОм |
± (0,015<Иизм. + 5 е.м.р. + 0,01<R) |
Испытательные напряжения 100 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
100 МОм |
0,1 МОм | |
60 ГОм |
0,01 ГОм |
± (0,015^изм. + 5 е.м.р. + 0,005^R) |
Испытательные напряжения 250 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
250 МОм |
0,1 МОм | |
200 ГОм |
0,1 ГОм |
± (0,015^изм. + 5 е.м.р. + 0,002^R) |
Испытательные напряжения 500 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
500 МОм |
0,1 МОм | |
200 ГОм |
0,1 ГОм |
± (0,015^изм. + 5 е.м.р. + 0,00PR) |
Испытательное напряжение 1000 В постоянного тока | ||
6 МОм |
0,001 МОм |
± (0,015<Иизм. + 5 е.м.р.) |
60 МОм |
0,01 МОм | |
600 МОм |
0,1 МОм | |
1 ГОм |
0,001 ГОм | |
200 ГОм |
0,1 ГОм |
± (0,015<Иизм. + 5 е.м.р. + 0,0005<R) |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
R - измеренное значение сопротивления изоляции в ГОм; е.м.р - единица младшего разряда.
Таблица 7 - Основные метрологические характеристики измерителей U1453A, U1461A в
режиме установки испытательного напряжения (U)
Предел измерений |
Диапазон установки испытательного напряжения |
Разрешение |
Пределы допускаемой абсолютной погрешности |
50 В |
10 - 60 В |
1 В |
± (0,02-U) |
100 В |
10 - 120 В |
1 В |
± (0,015-U) |
250 В |
10 - 300 В |
1 В |
± (0,006-U) |
500 В |
10 - 600 В |
1 В |
± (0,003 •U) |
1000 В |
10 - 1100 В |
1 В |
± (0,002-U) |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности | |
U1451A |
U1452A, U1452AT | ||
60 Ом |
0,01 Ом |
± (0,015<Иизм. + 3 е.м.р.) |
± (0,01<Иизм. + 5 е.м.р. |
600 Ом |
0,1 Ом | ||
6 кОм |
0,001 кОм | ||
60 кОм |
0,01 кОм |
Примечание: Rизм. - измеренное значение сопротивления заземления; е.м.р - единица младшего разряда.
Таблица 9 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения сопротивления заземления
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
6 Ом |
0,001 Ом |
± (0,0054<изм. + 20 е.м.р.) |
60 Ом |
0,01 Ом |
± (0,005<Кизм. + 2 е.м.р.) |
600 Ом |
0,1 Ом | |
6 кОм |
0,001 кОм | |
60 кОм |
0,01 кОм |
Примечание: Rизм. - измеренное значение сопротивления заземления;
е.м.р - единица младшего разряда.
Таблица 10 - Основные метрологические характеристики измерителей U1451A, U1452A, U1452AT в режиме измерения напряжения постоянного тока
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности | |
U1451A |
U1452A, U1452AT | ||
6 В |
0,001 В |
± (0,005•Uизм. + 2 е.м.р.) |
± (0,002•Uизм. + 2 е.м.р.) |
60 В |
0,01 В | ||
600 В |
0,1 В | ||
1000 В |
1 В |
Примечание: иизм. - измеренное значение напряжения; е.м.р - единица младшего разряда.
Таблица 11 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения напряжения постоянного тока
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
60 мВп |
0,01 мВ |
± (0,0009•Uизм. + 1 е.м.р.) |
600 мВп |
0,1 мВ | |
6 В |
0,001 В | |
60 В |
0,01 В | |
600 В |
0,1 В | |
1000 В |
1 В |
Примечание: иизм. - измеренное значение напряжения; е. м. р - единица младшего разряда; 1) - только для модификации U1461A.
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
6 В |
0,001 В |
± (0,02-иизм. + 3 е.м.р.) |
60 В |
0,01 В | |
600 В |
0,1 В | |
1000 В |
1 В |
Примечание: иизм. - измеренное значение напряжения;
е. м. р - единица младшего разряда.
Таблица 13 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения напряжения переменного тока
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности | ||
45 - 65 Гц |
65 Гц - 5 кГц |
5 - 20 кГц | ||
60 мВ2) |
0,01 мВ |
± (0,01 •иизм. + 3 е.м.р.) |
± (0,015-иизм. + 3 е.м.р.) |
± (0,02-иизм. + 4 е.м.р.) |
600 мВ2) |
0,1 мВ | |||
6 В |
0,001 В | |||
60 В |
0,01 В | |||
600 В |
0,1 В |
- | ||
1000 В |
0,1 В |
- |
Примечание: иизм. - измеренное значение напряжения;
е. м. р - единица младшего разряда;
-
2) - только для модификации U1461A.
Таблица 14 - Основные метрологические характеристики измерителей U1461A в режиме измерения напряжения переменного , тока с фильтром нижних частот (ФНЧ)
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности | |
45 - 65 Гц |
65 Гц - 5 кГц | ||
60 мВ |
0,01 мВ |
± (0,01-иизм. + 3 е.м.р.) |
± (0,015-иизм. + 3 е.м.р.)3) ± (0,06-иизм. + 3 е.м.р.)4) |
600 мВ |
0,1 мВ | ||
6 В |
0,001 В | ||
60 В |
0,01 В | ||
600 В |
0,1 В | ||
1000 В |
0,1 В |
Примечание: иизм. - измеренное значение напряжения;
е. м. р - единица младшего разряда;
-
3) - для частоты до 200 Гц;
-
4) - для частоты до 400 Гц.
Таблица 15 - Основные метрологические характеристики измерителей U1461A в режиме измерения силы постоянного тока
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
6 мкА |
0,001 мкА |
± (0,008-1изм. + 2 е.м.р.) |
60 мкА |
0,01 мкА |
± (0,004-1изм. + 1 е.м.р.) |
600 мкА |
0,1 мкА |
± (0,002-1изм. + 1 е.м.р.) |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
6 мА |
0,001 мА | |
60 мА |
0,01 мА | |
440 мА |
0,1 мА |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р - единица младшего разряда.
Таблица 16 - Основные метрологические характеристики измерителей U1461A в режиме измерения силы переменного тока (частота 45 - 1000 Гц)
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
6 мкА |
0,001 мкА |
± (0,02^изм. + 2 е.м.р.) |
60 мкА |
0,01 мкА |
± (0,015^изм. + 2 е.м.р.) |
600 мкА |
0,1 мкА |
± (0,0Ыизм. + 2 е.м.р.) |
6 мА |
0,001 мА | |
60 мА |
0,01 мА | |
440 мА |
0,1 мА |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р - единица младшего разряда.
Таблица 17 - Основные метрологические характеристики измерителей U1451A, U1452A, U1452AT в режиме измерения электрического сопротивления
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности | |
U1451A |
U1452A, U1452AT | ||
600 Ом |
0,1 Ом |
± (0,015<Иизм. + 3 е.м.р.) |
± (0,01^изм. + 3 е.м.р.) |
6 кОм |
0,001 кОм | ||
60 кОм |
0,01 кОм | ||
600 кОм |
0,1 кОм | ||
6 МОм |
0,001 МОм |
± (0,02<Иизм. + 3 е.м.р.) |
± (0,0124<изм. + 3 е.м.р.) |
60 МОм |
0,01 МОм |
± (0,025<Иизм. + 3 е.м.р.) |
± (0,024<изм. + 3 е.м.р.) |
Примечание: Rизм. - измеренное значение электрического сопротивления;
е.м.р - единица младшего разряда.
Таблица 18 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения электрического сопротивления
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
600 Ом |
0,1 Ом |
± (0,005<Кизм. + 2 е.м.р.) |
6 кОм |
0,001 кОм | |
60 кОм |
0,01 кОм | |
600 кОм |
0,1 кОм | |
6 МОм |
0,001 МОм |
± (0,008<Кизм. + 2 е.м.р.) |
60 МОм5) |
0,01 МОм |
± (0,015<Иизм. + 3 е.м.р.) |
Примечание: Rизм. - измеренное значение электрического сопротивления;
е.м.р - единица младшего разряда;
-
5) - температурный коэффициент 0,1*Погрешность измерения/°С.
Предел измерений
Разрешение
Пределы допускаемой абсолютной погрешности
100 нФ
0,1 нФ
± (0,03^Сизм. + 2 е.м.р.)
1 мкФ
0,001 мкФ
10 мкФ
0,01 мкФ
100 мкФ
0,1 мкФ
± (0,05^Сизм. + 2 е.м.р.)6)
Примечание: Сизм. - измеренное значение электрической емкости;
е.м.р - единица младшего разряда;
-
6) - при измерении емкости свыше 50 мкФ на каждый дополнительный мкФ добавляется дополнительная погрешность в размере 0,001 •Сизм.
Таблица 20 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения электрической емкости
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
10 нФ |
0,01 нФ |
± (0,0ГСизм. + 2 е.м.р.) |
100 нФ |
0,1 нФ | |
1 мкФ |
0,001 мкФ | |
10 мкФ |
0,01 мкФ | |
100 мкФ |
0,1 мкФ | |
1 мФ |
0,001 мФ | |
10 мФ |
0,01 мФ |
Примечание: Сизм. - измеренное значение электрической емкости;
е.м.р - единица младшего разряда.
Таблица 21 - Основные метрологические характеристики измерителей U1451A, U1452A, U1452AT в режиме измерения частоты
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
19,99 Гц |
0,01 Гц |
± (0,002<Ризм. + 1 е.м.р.) |
199,99 Гц |
0,1 Гц | |
400 Гц |
1 Гц |
Примечание: Fизм. - измеренное значение частоты;
е.м.р - единица младшего разряда.
Таблица 22 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения частоты
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
99,99 Гц |
0,01 Гц |
± (0,0002Тизм. + 1 е.м.р.) |
999,9 Гц |
0,1 Гц | |
9,999 кГц |
0,001 кГц | |
99,99 Гц |
0,01 кГц |
999,9 Гц |
0,1 кГц |
± (0,002<Ризм. + 1 е.м.р.) |
9,999 МГц |
0,001 МГц |
Примечание: Fu3M. - измеренное значение частоты;
е.м.р - единица младшего разряда.
Таблица 23 - Основные метрологические характеристики измерителей U1461A в режиме
измерения температуры
Тип термопары |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
К |
От - 200 до 1372 °С |
0,1 °С |
± (0,01 •Тизм. + 1 °С) |
J |
От - 200 до 1200 °С |
0,1 °С |
± (0,01 •Тизм. + 1 °С) |
Примечание: Тизм. - измеренное значение температуры;
е.м.р - единица младшего разряда.
Таблица 24 - Дополнительные погрешности
Характеристика |
Значение для модификации | ||||
U1451A |
U1452A |
U1452AT |
U1453A |
U1461A | |
Температурный коэффициент |
0,05хПогрешность измерения/°С |
Таблица 25 - Технические характеристики
Характеристика |
Значение для модификации | |
U1451A U1452A U1452AT U1453A U1461A | ||
Электрическое питание |
6 В; четыре батареи напряжением 1,5 В типа АА | |
Габаритные размеры, мм, (длинахширинахвысота) |
218х100х58 | |
Масса, кг |
0,728 |
0,686 |
Нормальные условия применения:
|
23 ± 1 До 80 | |
Рабочие условия применения:
|
от - 20 до + 555) до 80 |
от - 40 до + 556) до 80 |
Примечание: 5) - с щелочными батареями.
6) - с литиевыми батареями. С щелочными согласно примечанию 1).
