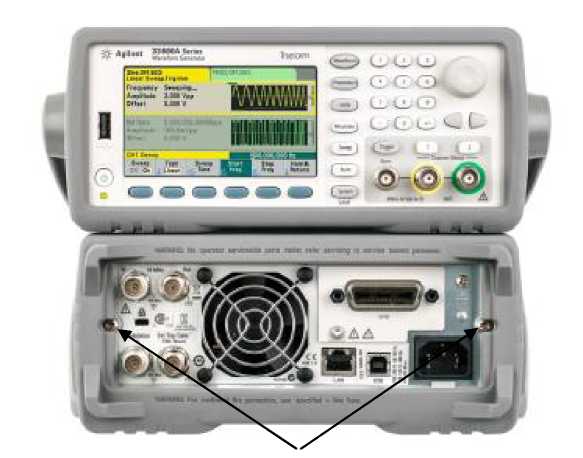

Наименование

Количество

Г енератор (по заказу)

1 шт.

Кабель питания

1 шт.

Измерительные кабели и приспособления

1 к-т

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Обозначение опции

Описание опции

МЕМ

Увеличение памяти с 4 млн. точек на канал до 64 млн. точек на канал

МЕМШ и

МЕМ2и

Опция модернизации: увеличение памяти с 4 млн. точек на канал до 64 млн. точек на канал для одноканального и двухканального генератора соответственно

IQP

Воспроизведение IQ сигналов (только 33612А и 33622А)

336IQPU

Опция модернизации: воспроизведение IQ сигналов (только 33612А и 33622А)

SEC

Опция безопасности (защита файлов)

3336SECU

Опция модернизации: установка опция безопасности (защита файлов)

OCX

Улучшенная стабильность опорного генератора

33600U-OCX

Опция модернизации: улучшенная стабильность опорного генератора

BW1U и

BW2U

Опция модернизации: увеличение полосы частот генератора до 120 МГц для одноканального и двухканального генератора соответственно

GPB

КОП

3446GPBU

Опция модернизации: установка КОП

Наименование характеристики

Значение для модификаций

33611А

33612А

33621А

33622А

Вид выходного стандартных форм

сигнала

синусоидальный, прямоугольный, пилообразный, импульсный, треугольный, гауссовский шум, псевдослучайная двоичная последовательность, напряжение постоянного тока

Вид   выходного

сигнала

кардиоида, экспоненциальный срез, экспоненциальный

произвольных

форм

фронт, гауссовский импульс, гаверсинус, функция Лоренца,

(встроенные в генератор)

отрицательный пилообразный, синхросигнал

Наименование характеристики

Значение для модификаций

33611А

33612А

33621А

33622А

Вид выходного сигнала (определяемый пользователем)

произвольный с длиной записи до 4 млн. точек (64 млн. точек с опцией МЕМШ или МЕМ2и)

Режимы работы

непрерывная генерация, модуляция, свиппирование частоты, пакетный, стробирование выхода

Виды модуляции

амплитудная (AM), частотная (FM), фазовая (PM), частотная манипуляция (FSK), двоичная фазовая манипуляция (BPSK), широтно-импульсная модуляция (PWM), аддитивная (суммарная) модуляция (Sum)

Наименование характеристики

Значение для модификаций

33611А

33612А

33621А

33622А

Диапазон размаха выходного напряжения

• - на нагрузке 50 Ом

• - в режиме холостого хода

От 1 мВ до 10 В ¹⁾

От 2 мВ до 20 В ¹⁾

Пределы        допускаемой

абсолютной     погрешности

установки размаха выходного сигнала на частоте 1 кГц

± (0,01U + 1 мВ) ²⁾

Диапазон          установки

постоянного      напряжения

смещения

• - на нагрузке 50 Ом

• - в режиме холостого хода

± (5 - иамп.) В ± (10 - иамп.) В

Пределы        допускаемой

абсолютной     погрешности

установки       постоянного

напряжения смещения

± (0,01исм. + 0,0025и + 2 мВ) ²⁾

Примечание: ¹⁾ - для различных с

орм сигналов значение может быть равным или меньшим;

Наименование характеристики

Значение для модификаций

33611А

33612А

33621А

33622А

Максимальная частота

80 МГц

120

МГц

Число каналов

1

2

1

2

Разрешающая способность

1 мкГц

Пределы        допускаемой

абсолютной     погрешности

установки частоты выходного сигнала при температуре

• - от 18 до 28 °С

• - от 0 до 55 °С

• - от 0 до 55 °С (с опцией OCX)

± (r10"⁶F + 15 пГц) ± (2ИС)^-'^:'Т + 15 пГц) ± (0,r10"⁶F + 15 пГц)

Характеристика

Значение

Синусоидальный сигнал

Диапазон частот при размахе выходного сигнала

не более 10 В не более 8 В не более 4 В

от 1 мкГц до 60 МГц от 1 мкГц до 80 МГц от 1 мкГц до 120 МГц

Неравномерность АЧХ относительно частоты 1 кГц в диапазоне частот

до 10 МГц

от 10 до 60 МГц

от 60 до 80 МГц

от 80 до 120 МГц

Размах выходного сигнала 1 В

Размах выходного сигнала более 1 В

± 0,10 дБ

± 0,20 дБ

± 0,30 дБ

± 0,40 дБ

± 0,10 дБ

± 0,25 дБ

± 0,40 дБ

± 0,50 дБ

Прямоугольный и импульсный сигналы

Диапазон частот при размахе выходного

сигнала

не более 10 В

не более 4 В

от 1 мкГц до 50 МГц от 1 мкГц до 100 МГц ¹⁾

Длительность фронта и среза

• - для прямоугольного сигнала

• - для импульсного сигнала

• - импульса

Размах выходного сигнала до 4 В

Размах выходного сигнала свыше 4 В

2,9 нс от 2,9 нс до 1 мс мин. 5 нс

4 нс от 3,3 нс до 1 мс мин. 8 нс

Пилообразный и т

эеугольный сигнал

Диапазон частот

от 1 мкГц до 800 кГц

Симметричность

от 0 до 100 %

Нелинейность (при амплитуде от 5 до 95 % от максимальной)

не более 0,05 %

Г ауссовский шум

Диапазон частот при размахе выходного сигнала

не более 10 В

не более 8 В

не более 4 В

от 1 мкГц до 60 МГц от 1 мкГц до 80 МГц от 1 мкГц до 120 МГц ¹⁾

Псевдослучайная двоичная последовательность

Скорость цифрового потока при размахе выходного сигнала

не более 10 В

не более 4 В

От 1 мбит/с до 100 Мбит/с

От 1 мбит/с до 200 Мбит/с

Длина последовательности

2^m - 1, где m число от 3 до 32

Сигнал произвольной формы

Длина записи

От 32 точек до 4 млн. точек на канал (64 млн. точек с опцией МЕМШ или

МЕМ2Ц)

Частота дискретизации модели 33611 А/33612А модели 33621А/33622А

от 1 мкГц/с до 660 МГц/с от 1 мкГц/с до 1 ГГц/с

Разрешение по уровню

14 бит

Характеристика

Значение

Характеристики амплитудной модуляции (АМ)

Коэффициент АМ

от 0 до 120 % с разрешением 0,01 %

Характеристики частотной модуляции (FM)

Девиация

Для 33611А/33612А

Для 33621А/33622А

от 1 мкГц до 40 МГц

от 1 мкГц до 60 МГц

Характеристики частотной модуляции (PM)

Девиация

от 0 до 360 градусов с разрешением 0,1 градус

Характеристики широтно-импульсной модуляции (PWM)

Девиация

от 0 до 100 % от длительности импульса с разрешением 0,01%

Характеристика

Значение

Напряжение питания

От 100 до 240 В частотой 50/60 Гц От 100 до 120 В частотой 440 Гц

Габаритные размеры (длинахширинахвысота), мм

272,3x212,8x88,3

Масса, кг

3,5

Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

23 ± 5 От 5 до 80

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до + 55 до 80
