Номер по Госреестру СИ: 46807-11
46807-11 Нагрузки электронные
(N3300)
Назначение средства измерений:
Нагрузки электронные серии N3300 предназначены для работы в качестве нагрузок при испытаниях, поверке, калибровке источников питания постоянного тока с одновременным измерением входных величин.

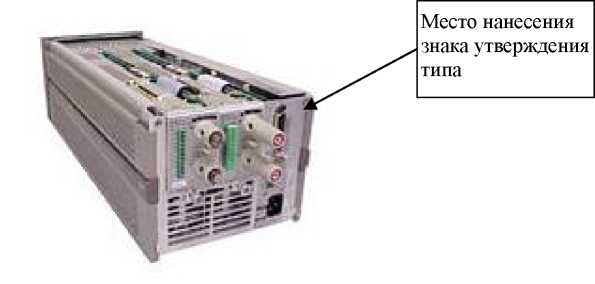

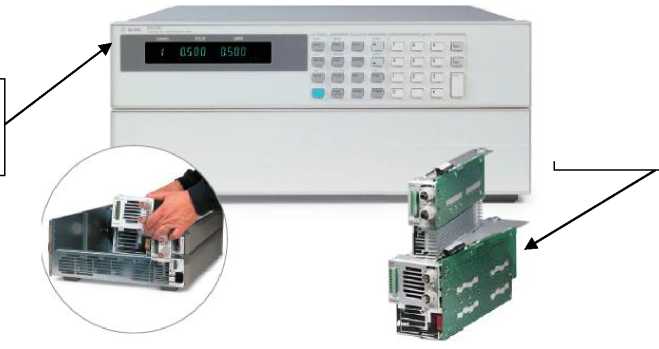

Внешний вид.
Нагрузки электронные
Рисунок № 1

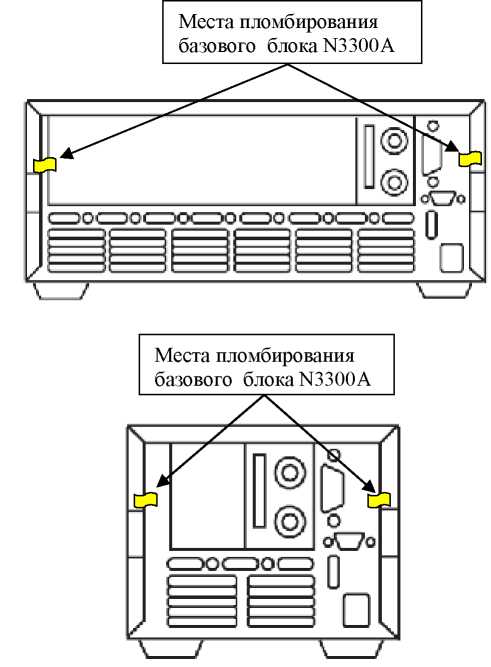

Внешний вид.
Нагрузки электронные
Рисунок № 2
Внешний вид.
Нагрузки электронные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2021
Номер записи - 135539
ID в реестре СИ - 357939
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, мод. N3307A, N3307A, N3306A, N3305A, N3303A, N3302A, N3301A с блоком N3306A, N3301A с блоком N3305A, N3301A, N3300A, KEYSIGHT N3301A с модулем N3302A, -,
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 152
Выдано извещений - 0
Кол-во периодических поверок - 121
Кол-во средств измерений - 50
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2016.04.22 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Нагрузки электронные (N3300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25900-03 19.12.2018 |
Мультиметры, 3458A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26211-03 |
Частотомеры электронно-счетные, 53131A, 53132A, 53181A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26948-04 01.04.2015 |
Меры напряжения и тока модульные, 66000A со сменными блоками 66101A, 66102A, 66103A, 66104A, 66105A, 66106A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26950-04 |
Меры напряжения и тока, E3631A, E3632A, E3633A, E3634A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
26951-04 |
Меры напряжения и тока, E3640A, E3641A, E3642A, E3643A, E3644A, E3645A, E3646A, E3647A, E3648A, E3649A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
36420-07 02.04.2018 |
Источники питания постоянного тока, N5700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
37181-08 18.09.2018 |
Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
38426-08 18.09.2018 |
Источники питания постоянного тока, Agilent 6600 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
39240-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6030A, 6031A, 6032A, 6033A, 6035A, 6038A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
39858-08 27.12.2018 |
Анализаторы логические, 16900А, 16901А, 16902А, 16903А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
41432-10 |
Мультиметры цифровые, U1241A, U1242A, U1241B, U1242B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41501-10 28.07.2021 |
Мультиметры цифровые, U1251A, U1252A, U1253A, U1251B, U1252B, U1253B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41568-10 28.07.2021 |
Измерители емкости, U1701A, U1701B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41729-10 28.07.2021 |
Мультиметры-калибраторы, U1401A, U1401B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43801-10 06.04.2020 |
Мультиметры цифровые, U3401A, U3402A, U3606A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43820-10 06.04.2020 |
Источники питания постоянного тока, E4360 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43821-10 06.04.2020 |
Осциллографы-мультиметры, U1602A, U1602B, U1604A, U1604B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
43822-10 06.04.2020 |
Источники питания постоянного тока, U8001A, U8002A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45328-10 28.07.2021 |
Осциллографы модульные , U2701A и U2702A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45833-10 28.07.2021 |
Мультиметры цифровые модульные , U2741A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45834-10 28.07.2021 |
Источники питания модульные, U2722A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45837-10 28.07.2021 |
Мультиметры, 34972A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
46687-11 22.04.2021 |
Мультиметры цифровые, U1271A, U1272A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год.. |
|
46807-11 22.04.2021 |
Нагрузки электронные, N3300 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47700-11 |
Мультиметры цифровые, L4411A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47715-11 18.08.2021 |
Источники питания модульные, U2723A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47716-11 18.08.2021 |
Клещи электроизмерительные, U1211A, U1212A, U1213A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47717-11 18.08.2021 |
Мультиметры цифровые, 34410А, 34411А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47884-11 18.08.2021 |
Мультиметры цифровые с системой сбора данных и коммутации , 34980А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47885-11 18.08.2021 |
Мультиметры цифровые, 34405А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47886-11 18.08.2021 |
Нановольтметры/микроомметры, 34420А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
48606-11 |
Источники питания модульные, N6700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
48623-11 08.12.2021 |
Источники-измерители прецизионные, В2900 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
48998-12 08.12.2021 |
Осциллографы цифровые, DSO-X 2002A, DSO-X 2004A, DSO-X 2012A, DSO-X 2014A, DSO-X 2022A, DSO-X 2024A, MSO-X 2002A, MSO-X 2004A, MSO-X 2012A, MSO-X 2014A, MSO-X 2022A, MSO-X 2024A, DSO-X 3012A, DSO-X 3014A, DSO-X 3024A, DSO-X 3032A, DSO-X 3034A, DSO-X 3052A, DSO-X 3054A, MSO-X 3012A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
51077-12 17.08.2027 |
Частотомеры, 53210А, 53220А, 53230А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
51519-12 22.10.2017 |
Анализаторы мощных устройств/характериографы, B1505A с модулями B1510A, B1511A, B1512A, B1513A, B1513B, B1514A, B1520A, B1525A, B1530A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
51544-12 22.10.2017 |
Осциллографы цифровые, DSO1052B, DSO1072B, DSO1102B, DSO1152B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
52150-12 18.12.2017 |
Генераторы сигналов произвольной формы, 33250A, 33521A, 33522A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
53063-13 25.03.2018 |
Генераторы сигналов, N5171B, N5172B, N5181B, N5182В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
53171-13 04.04.2018 |
Мультиметры цифровые, U1273A, U1273AХ Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
53566-13 11.04.2023 |
Наборы мер коэффициентов передачи и отражения, 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
53568-13 22.05.2018 |
Анализаторы цепей векторные, N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
53569-13 11.04.2023 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
54604-13 16.08.2018 |
Генераторы сигналов произвольной формы модульные, M8190А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55261-13 21.10.2018 |
Мультиметры цифровые, 34450A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55409-13 05.11.2018 |
Осциллографы, DSO-X93204A, DSA-X93204A, MSO-X93204A, DSO-X92804A, DSA-X92804A, MSO-X92804A, DSO-X92504A, DSA-X92504A, MSO-X92504A, DSO-X92004A, DSA-X92004A, MSO-X92004A, DSO-X91604A, DSA-X91604A, MSO-X91604A, DSO-X91304A, DSA-X91304A, MSO-X91304A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55420-13 05.11.2018 |
Осциллографы цифровые, DSO-Х 3104A, DSO-Х 3102A, MSO-Х 3104A, MSO-Х 3102A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
55421-13 25.09.2023 |
Генераторы импульсов и кодовых последовательностей, 81133A, 81134A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
55994-13 07.11.2023 |
Блоки измерительные ваттметров пиковой мощности, 8990B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56005-13 07.11.2023 |
Генераторы сигналов сложной/произвольной формы, 81150А, 81160А, 81180А, 81180В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
59755-15 06.02.2020 |
Генераторы сигналов произвольной формы, 33611А, 33612А, 33621А, 33622А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
59757-15 06.02.2020 |
Источники питания постоянного тока, E3620A, E3630A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60943-15 18.06.2021 |
Измерители сопротивления изоляции, U1451A, U1452A, U1452AT, U1453A, U1461A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
61002-15 30.06.2021 |
Источники питания модульные, N6700 мод. N6785A, N6786A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
61023-15 30.06.2021 |
Осциллографы цифровые, DSO-X 3000T, MSO-X 3000T Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
62209-15 03.11.2025 |
Генераторы сигналов произвольной формы, 33210A, 33220A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64740-16 12.08.2021 |
Мультиметры цифровые, U1241C, U1242C, U1281A, U1282A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Нагрузки электронные (N3300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 24 | 12 | 12 | 0 | 24 | 12 | 12 | ||
| ПАО "НПО "СТРЕЛА" (РОСС СОБ 3.00177.2014) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ПРИСТ" (RA.RU.312058) | 26 | 1 | 1 | 23 | 0 | 13 | 0 | 11 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 40 | 0 | 40 | 0 | 40 | 0 | 40 | ||
| АО "ЗРТО" (1513) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 45 | 3 | 30 | 0 | 26 | 3 | 23 | ||
| АО "ММЗ" (RA.RU.311607) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Нагрузки электронные (N3300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
4183 | 6721 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
11744 | 6721 |
|
ФБУ Ростовский ЦСМ Ростовская область |
4236 | 6721 |
Программное обеспечение
Установка и расчёт параметров нагрузки осуществляется за счёт внутреннего программного обеспечения (ПО). ПО обеспечения встроено в защищённую от записи память микроконтроллера базового блока, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления иден-тификато-ра ПО |
|
ПО для нагрузок электрон ных N3300 |
Agilent N3300 Firewar |
А.00.08 |
- |
- |
|
Защита |
ПО от непреднамеренных и преднамеренных изменений соответствует уровню | |||
«А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель базового блока нагрузок методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Нагрузки электронные серии N3300. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным серии N3300
-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30А.
-
3 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
-
4 Техническая документация изготовителя.
Лист № 7 Всего листов 7
Поверка
Поверкаосуществляется в соответствии с документом МП-216/447-2011 «Нагрузки электронные серии N3300. Методика поверки», утверждённым руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» в апреле 2011 г.
Основные средства поверки:
-
- мультиметр 3458А (рег. № 25900-03), диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности измерений (AU) ± (0,5 • 10-6 - 2,55 • 10-6) • U;
-
- источник питания постоянного тока N8761A (рег. № 41609-09), предел воспроизведения напряжения постоянного тока 300 В; пределы допускаемой абсолютной погрешности воспроизведения (AU) ± (0,00025 •U + 225 мВ); предел воспроизведения силы постоянного тока 17 А; пределы допускаемой абсолютной погрешности установки (AI) ± (0,001 • I + 51 мА);
-
- источник питания постоянного тока N8756A (рег. № 41609-09), предел воспроизведения напряжения постоянного тока 40 В; пределы допускаемой абсолютной погрешности воспроизведения (AU) ± (0,00025 •U + 30 мВ); предел воспроизведения силы постоянного тока 125 А; пределы допускаемой абсолютной погрешности установки (AI) ± (0,001 • I + 375 мА);
-
- катушка электрического сопротивления Р310 (рег. № 1162-58), номинальное сопротивление: 0,001 Ом; класс точности 0,02;
-
- катушка электрического сопротивления Р323, (рег. № 1183-62), номинальное сопротивление: 0,0001 Ом; класс точности 0,05.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31. Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Нагрузки электронные серии N3300 представляют собой многофункциональные электроизмерительные приборы, обладающие возможностью автоматического самотестирования, калибровки и самодиагностики.
Конструктивно нагрузки электронные серии N3300 состоят из базового блока (модификации N3300A и N3301A) и встраиваемых сменных модулей (модификации N3302A, N3303A, \3304Л. \3305Л. N3306A, \3307Л). Базовый блок нагрузок электронных N3300 модификации N3300А содержит шесть посадочных мест для установки встраиваемых сменных модулей, максимальная допустимая мощность рассеяния составляет 1800 Вт для полностью загруженного базового блока. Базовый блок модификации N3301A функционально идентичен базовому блоку модификации N3300A, но имеет меньшую ширину и располагает лишь двумя посадочными местами для установки модулей нагрузки. Максимально допустимая мощность рассеяния для полностью загруженного базового блока модификации N3301A составляет 600 Вт.
Встраиваемые сменные модули модификаций N3302A, N3303A, N3304A, N3305A, N3306A, N3307A предназначены для установки в базовые блоки модификаций N3300A и N3301A. Каждый модуль в составе базового блока может работать независимым образом в режиме стабилизации силы тока, в режиме стабилизации напряжения или в режиме стабилизации сопротивления. Встраиваемые модули нагрузок электронных N3300 имеют различные сочетания входных напряжений и токов и занимают одно (модификации N3302A, N3303A, N3304A, N3307A) или два (модификации N3305A, N3306A) посадочных места. Максимально допустима мощность рассеяния каждого модуля варьируется от 150 до 600 Вт.
Управление и контроль за режимами работы нагрузок электронных N3300 осуществляет встроенный микроконтроллер. Установка параметров нагрузки электронной N3300 производится с помощью функциональных кнопок, расположенных на лицевой панели базового блока, установленные значения отображаются на жидкокристаллическом дисплее. Нагрузки электронные N3300 оснащены цифровыми измерителями силы тока и напряжения, позволяющими одновременно контролировать оба параметра.
При оформлении внешнего вида могут использоваться как логотипы компании «Agilent Technologies», так и компании «Keysight Technologies».
Внешний вид базовых блоков нагрузок электронных со сменными модулями с указанием мест нанесения знака утверждения типа представлен на рисунках 1 и 2.
Схема пломбирования базовых блоков от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака утверждения типа
Сменные модули
Рисунок 1 - Внешний вида базового блока нагрузок электронных N3300А
Рисунок 2 - Внешний вида базового блока нагрузок электронных N3301А
Рисунок 3 - Схемы пломбирования базовых блоков (вид сзади)
Комплект поставки нагрузок электронных N3300 приведен в таблице 8. Таблица 8
|
Наименование |
Количество, шт. |
|
Нагрузка электронная N3300 с составе:
|
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП-216/447-2011 |
1 |
|
Паспорт |
1 |
нагрузок электронных серии N3300 представлены в таблицах 2 - 7.
Таблица 2 - Метрологические характеристики нагрузок электронных серии N3300 в режиме стабилизации силы постоянного тока
|
Модификация модуля |
Пределы установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
|
N3302А |
3 А |
0,05 мА |
± (0,001 • I + 5 мА) |
|
30 А |
0,5 мА |
± (0,001 • I + 10 мА) | |
|
N3303A |
1 А |
0,02 мА |
± (0,001 • I + 4 мА) |
|
10 А |
0,2 мА |
± (0,001 • I + 7,5 мА) | |
|
N3304А |
6 А |
0,1 мА |
± (0,001 • I + 7,5 мА) |
|
60 А |
1 мА |
± (0,001 • I + 15 мА) | |
|
N3305A |
6 А |
0,1 мА |
± (0,001 • I + 7,5 мА) |
|
60 А |
1 мА |
± (0,001 • I + 15 мА) | |
|
N3306А |
12 А |
0,2 мА |
± (0,001 • I + 15 мА) |
|
120 А |
2 мА |
± (0,001 • I + 37,5 мА) | |
|
N3307А |
3 А |
0,05 мА |
± (0,001 • I + 7,5 мА) |
|
30 А |
0,5 мА |
± (0,001 • I + 15 мА) | |
|
Примечание - |
- установленное значение силы постоянного тока | ||
Таблица 3 - Метрологические характеристики нагрузок электронных серии N3300 в режиме измерения силы постоянного тока
|
Модификация модуля |
Пределы установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
|
N3302А |
3 А |
0,05 мА |
± (0,0005 • I + 3 мА) |
|
30 А |
0,5 мА |
± (0,0005 • I + 6 мА) | |
|
\3303А |
1 А |
0,02 мА |
± (0,0005 • I + 2,5 мА) |
|
10 А |
0,2 мА |
± (0,0005 • I + 5 мА) |
Окончание таблицы 3
|
Модификация модуля |
Пределы установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
|
N3304А |
6 А |
0,1 мА |
± (0,0005 • I + 5 мА) |
|
60 А |
1 мА |
± (0,0005 • I + 10 мА) | |
|
Х3305А |
6 А |
0,1 мА |
± (0,0005 • I + 5 мА) |
|
60 А |
1 мА |
± (0,0005 • I + 10 мА) | |
|
N3306А |
12 А |
0,2 мА |
± (0,0005 • I + 10 мА) |
|
120 А |
2 мА |
± (0,0005 • I + 20 мА) | |
|
N3307А |
3 А |
0,05 мА |
± (0,0005 • I + 3 мА) |
|
30 А |
0,5 мА |
± (0,0005 • I + 6 мА) | |
|
Примечание - |
- измеренное значение силы постоянного тока | ||
Таблица 4 - Метрологические характеристики нагрузок электронных серии N3300 в режиме стабилизации напряжения постоянного тока
|
Модификация модуля |
Пределы установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
|
N3302А |
6 В |
0,1 мВ |
± (0,001 • U + 3 мВ) |
|
60 В |
1 мВ |
± (0,001 • U + 8 мВ) | |
|
Х3303А |
24 В |
0,4 мВ |
± (0,001 • U + 10 мВ) |
|
240 В |
4 мВ |
± (0,001 • U + 40 мВ) | |
|
N3304А |
6 В |
0,1 мВ |
± (0,001 • U + 3 мВ) |
|
60 В |
1 мВ |
± (0,001 • U + 8 мВ) | |
|
Х3305А |
15 В |
0,25 мВ |
± (0,001 • U + 10 мВ) |
|
150 В |
2,5 мВ |
± (0,001 • U + 20 мВ) | |
|
N3306А |
6 В |
0,1 мВ |
± (0,001 • U + 3 мВ) |
|
60 В |
1 мВ |
± (0,001 • U + 8 мВ) | |
|
N3307А |
15 В |
0,25 мВ |
± (0,001 • U + 10 мВ) |
|
150 В |
2,5 мВ |
± (0,001 • U + 20 мВ) | |
|
Примечание - |
U - установленное значение напряжения постоянного тока | ||
Таблица 5 - Метрологические характеристики нагрузок электронных серии N3300 в режиме измерения напряжения постоянного тока
|
Модификация модуля |
Пределы установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
|
N3302А |
6 В |
0,1 мВ |
± (0,0005 • U + 3 мВ) |
|
60 В |
1 мВ |
± (0,0005 • U + 8 мВ) | |
|
Х3303А |
24 В |
0,4 мВ |
± (0,0005 • U + 10 мВ) |
|
240 В |
4 мВ |
± (0,0005 • U + 20 мВ) | |
|
N3304А |
6 В |
0,1 мВ |
± (0,0005 • U + 3 мВ) |
|
60 В |
1 мВ |
± (0,0005 • U + 8 мВ) | |
|
Х3305А |
15 В |
0,25 мВ |
± (0,0005 • U + 8 мВ) |
|
150 В |
2,5 мВ |
± (0,0005 • U + 16 мВ) | |
|
N3306А |
6 В |
0,1 мВ |
± (0,0005 • U + 3 мВ) |
|
60 В |
1 мВ |
± (0,0005 • U + 8 мВ) | |
|
N3307А |
15 В |
0,25 мВ |
± (0,0005 • U + 8 мВ) |
|
150 В |
2,5 мВ |
± (0,0005 • U + 16 мВ) | |
|
Примечание - |
U - измеренное значение напряжения постоянного тока | ||
Таблица 6 - Метрологические характеристики нагрузок электронных серии N3300 в режиме стабилизации электрического сопротивления
|
Модификация модуля |
Пределы установки |
Пределы допускаемой абсолютной погрешности установки |
|
N3302А |
от 0,067 - 4 Ом |
± (0,008 • R+ 24 мОм) |
|
от 3,6 до 40 Ом |
± (0,03 • R+ 80 мОм) | |
|
от 36 до 400 Ом |
± (0,32 • R+ 240 мОм) | |
|
от 360 до 2000 Ом |
- (0,4 • R)/ + (4 • R) | |
|
Х3303А |
от 0,2 до 48 Ом |
± (0,03 • R+ 100 мОм) |
|
от 44 до 480 Ом |
± (0,2 • R+ 500 мОм) | |
|
от 440 до 4800 Ом |
- (0,5 • R)/ + (6 • R) | |
|
от 4400 до 12000 Ом |
- (0,66 • R)/ + (8 • R) | |
|
N3304А |
от 0,033 до 2 Ом |
± (0,004 • R+ 12 мОм) |
|
от 1,8 до 20 Ом |
± (0,03 • R+ 40 мОм) | |
|
от 18 до 200 Ом |
± (0,2 • R+ 120 мОм) | |
|
от 180 до 2000 Ом |
- (0,5 • R)/ + (20 • R) | |
|
Х3305А |
от 0,033 до 5 Ом |
± (0,008 • R+ 24 мОм) |
|
от 4,5 до 50 Ом |
± (0,03 • R+ 80 мОм) | |
|
от 45 до 500 Ом |
- (0,3 • R)/ + (1,5 • R) | |
|
от 450 до 2500 Ом |
- (0,5 • R)/ + (20 • R) | |
|
N3306А |
от 0,017 до 1 Ом |
± (0,004 • R+ 6 мОм) |
|
от 0,9 до 10 Ом |
± (0,03 • R+ 20 мОм) | |
|
от 9 до 100 Ом |
± (0,2 • R+ 60 мОм) | |
|
от 90 до 1000 Ом |
- (0,5 • R)/ + (20 • R) | |
|
N3307А |
от 0,067 до 10 Ом |
± (0,02 • R+ 32 мОм) |
|
от 9 до 100 Ом |
± (0,1 • R+ 120 мОм) | |
|
от 90 до 1000 Ом |
- (0,33 • R)/ + (2 • R) | |
|
от 900 до 2500 Ом |
- (0,5 • R)/ + (20 • R) | |
|
Примечание - R - установленное значение электрического сопротивления | ||
Таблица 7 - Технические характеристики нагрузок электронных серии N3300
|
Наименование характеристики |
Значение характеристики |
|
Питание: - базового блока модификации N3300А |
(90 - 132) В; (180 - 264) В; (47 - 63) Гц |
|
- базового блока модификации N3301А |
(90 - 264) В; (47 - 63) Гц |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от 0 до 50 |
|
- относительная влажность, %, не более |
80 |
|
Габаритные размеры (высотахширинахдлина), мм
|
178Х425,5Х625 |
|
Масса, кг, не более: - базового блока модификации N3300А |
13,2 |
|
- базового блока модификации N3301А |
7,3 |
|
- модуля модификаций Х3302А, N3303А, Х3304А, 3307А |
2,7 |
|
- модуля модификаций N3305А, N3306А |
4,6 |
