Сведения о средстве измерений: 43820-10 Источники питания постоянного тока

Номер по Госреестру СИ: 43820-10
43820-10 Источники питания постоянного тока
(E4360)

Назначение средства измерений:
Источники питания постоянного тока серии Е4360 (далее - источники питания) предназначены для высокоточного воспроизведения напряжения и силы постоянного тока с возможностью питания измерительных приборов и аппаратуры и могут быть использованы для имитации вольтамперных характеристик солнечных батарей.

Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 2

Внешний вид.
Источники питания постоянного тока
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 06.04.2020
Номер записи - 132188
ID в реестре СИ - 354588
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Е4360А, E4361A, E4360А, E4360A,

Производитель

Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

OW_7 Поверка в динамике по владельцу СИ

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

№407 от 2015.04.06 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 42762-09 - 3745-73 )

Наличие аналогов СИ: Источники питания постоянного тока (E4360)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
25900-03 19.12.2018	Мультиметры, 3458A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26211-03	Частотомеры электронно-счетные, 53131A, 53132A, 53181A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26948-04 01.04.2015	Меры напряжения и тока модульные, 66000A со сменными блоками 66101A, 66102A, 66103A, 66104A, 66105A, 66106A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26950-04	Меры напряжения и тока, E3631A, E3632A, E3633A, E3634A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
26951-04	Меры напряжения и тока, E3640A, E3641A, E3642A, E3643A, E3644A, E3645A, E3646A, E3647A, E3648A, E3649A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
36420-07 02.04.2018	Источники питания постоянного тока, N5700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
37181-08 18.09.2018	Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
38426-08 18.09.2018	Источники питания постоянного тока, Agilent 6600 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
39240-08 19.12.2018	Источники питания постоянного тока, Agilent 6030A, 6031A, 6032A, 6033A, 6035A, 6038A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
39858-08 27.12.2018	Анализаторы логические, 16900А, 16901А, 16902А, 16903А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
41432-10	Мультиметры цифровые, U1241A, U1242A, U1241B, U1242B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
41501-10 28.07.2021	Мультиметры цифровые, U1251A, U1252A, U1253A, U1251B, U1252B, U1253B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
41568-10 28.07.2021	Измерители емкости, U1701A, U1701B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
41729-10 28.07.2021	Мультиметры-калибраторы, U1401A, U1401B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43801-10 06.04.2020	Мультиметры цифровые, U3401A, U3402A, U3606A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43820-10 06.04.2020	Источники питания постоянного тока, E4360 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43821-10 06.04.2020	Осциллографы-мультиметры, U1602A, U1602B, U1604A, U1604B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
43822-10 06.04.2020	Источники питания постоянного тока, U8001A, U8002A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45328-10 28.07.2021	Осциллографы модульные , U2701A и U2702A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45833-10 28.07.2021	Мультиметры цифровые модульные , U2741A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45834-10 28.07.2021	Источники питания модульные, U2722A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
45837-10 28.07.2021	Мультиметры, 34972A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
46687-11 22.04.2021	Мультиметры цифровые, U1271A, U1272A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год..
46807-11 22.04.2021	Нагрузки электронные, N3300 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47700-11	Мультиметры цифровые, L4411A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47715-11 18.08.2021	Источники питания модульные, U2723A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47716-11 18.08.2021	Клещи электроизмерительные, U1211A, U1212A, U1213A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47717-11 18.08.2021	Мультиметры цифровые, 34410А, 34411А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47884-11 18.08.2021	Мультиметры цифровые с системой сбора данных и коммутации , 34980А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47885-11 18.08.2021	Мультиметры цифровые, 34405А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
47886-11 18.08.2021	Нановольтметры/микроомметры, 34420А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
48606-11	Источники питания модульные, N6700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
48623-11 08.12.2021	Источники-измерители прецизионные, В2900 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
48998-12 08.12.2021	Осциллографы цифровые, DSO-X 2002A, DSO-X 2004A, DSO-X 2012A, DSO-X 2014A, DSO-X 2022A, DSO-X 2024A, MSO-X 2002A, MSO-X 2004A, MSO-X 2012A, MSO-X 2014A, MSO-X 2022A, MSO-X 2024A, DSO-X 3012A, DSO-X 3014A, DSO-X 3024A, DSO-X 3032A, DSO-X 3034A, DSO-X 3052A, DSO-X 3054A, MSO-X 3012A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
51077-12 17.08.2027	Частотомеры, 53210А, 53220А, 53230А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
51519-12 22.10.2017	Анализаторы мощных устройств/характериографы, B1505A с модулями B1510A, B1511A, B1512A, B1513A, B1513B, B1514A, B1520A, B1525A, B1530A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
51544-12 22.10.2017	Осциллографы цифровые, DSO1052B, DSO1072B, DSO1102B, DSO1152B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	2 года
52150-12 18.12.2017	Генераторы сигналов произвольной формы, 33250A, 33521A, 33522A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
53063-13 25.03.2018	Генераторы сигналов, N5171B, N5172B, N5181B, N5182В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
53171-13 04.04.2018	Мультиметры цифровые, U1273A, U1273AХ Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	2 года
53566-13 11.04.2023	Наборы мер коэффициентов передачи и отражения, 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
53568-13 22.05.2018	Анализаторы цепей векторные, N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
53569-13 11.04.2023	Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
54604-13 16.08.2018	Генераторы сигналов произвольной формы модульные, M8190А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55261-13 21.10.2018	Мультиметры цифровые, 34450A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55409-13 05.11.2018	Осциллографы, DSO-X93204A, DSA-X93204A, MSO-X93204A, DSO-X92804A, DSA-X92804A, MSO-X92804A, DSO-X92504A, DSA-X92504A, MSO-X92504A, DSO-X92004A, DSA-X92004A, MSO-X92004A, DSO-X91604A, DSA-X91604A, MSO-X91604A, DSO-X91304A, DSA-X91304A, MSO-X91304A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55420-13 05.11.2018	Осциллографы цифровые, DSO-Х 3104A, DSO-Х 3102A, MSO-Х 3104A, MSO-Х 3102A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ	1 год
55421-13 25.09.2023	Генераторы импульсов и кодовых последовательностей, 81133A, 81134A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
55994-13 07.11.2023	Блоки измерительные ваттметров пиковой мощности, 8990B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
56005-13 07.11.2023	Генераторы сигналов сложной/произвольной формы, 81150А, 81160А, 81180А, 81180В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
59755-15 06.02.2020	Генераторы сигналов произвольной формы, 33611А, 33612А, 33621А, 33622А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
59757-15 06.02.2020	Источники питания постоянного тока, E3620A, E3630A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
60943-15 18.06.2021	Измерители сопротивления изоляции, U1451A, U1452A, U1452AT, U1453A, U1461A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
61002-15 30.06.2021	Источники питания модульные, N6700 мод. N6785A, N6786A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
61023-15 30.06.2021	Осциллографы цифровые, DSO-X 3000T, MSO-X 3000T Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года
62209-15 03.11.2025	Генераторы сигналов произвольной формы, 33210A, 33220A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	1 год
64740-16 12.08.2021	Мультиметры цифровые, U1241C, U1242C, U1281A, U1282A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )	ОТ МП	2 года

FA_2 Объём рынка поверки - подведы Росстандарта и сторонние организации за год

Стоимость 200 руб. или по подписке

Кто поверяет Источники питания постоянного тока (E4360)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
АО "ПРИСТ" (RA.RU.312058)		E4361A	4	0	4	2	0	2
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	E4360A	1	0	1	0	0	0
ООО "ИРЗ" (RA.RU.312795)		E4360A	3	0	3	3	0	3
АО "НПО ЛАВОЧКИНА" (092041)		E4360А Е4360А E4360A	8	1	7	8	1	7
АО «ИСС» (РОСС СОБ 3.00092.2013)		E4360A	7	0	7	7	0	7

Стоимость поверки Источники питания постоянного тока (E4360)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Источники питания работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

ПО для источников питания постоянного тока серии Е4360

E4360 Firmware

Update

A.00.02

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель источников питания методом трафаретной печати со слоем защитного покрытия.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Источники питания постоянного тока серии Е4360. Руководство по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серии Е4360

1 ГОСТ 8.027-2001 ГСИ . Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ 8.022-91 ГСИ . Государственный первичный эталон и государственная пове -рочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 30 А.
3 Техническая документация изготовителя.

Поверка

Поверка осуществляется в соответствии с документом МП-176/447-2009 «Источники питания постоянного тока серии Е4360. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» в декабре 2009 г.

Основные средства поверки:

- мультиметр 3458A (рег . № 25900-03), пределы измерений напряжения постоянного тока 100 мВ, 1 В, 10 В, 100 В; пределы допускаемой основной погрешности измерений напряжения постоянного тока: для предела измерений 100 мВ ± (2,5-Ю^-6* Uu + 3,5^10^-^ Unn), где U_u - измеренное значение напряжения постоянного тока, U_nn - значение предела измерений напряжения постоянного тока; для предела измерений 1 В ± (1,5^10^-6 и_и + 0,340^-6^ U_nn); для предела измерений 10 В ± (0,540^-6^ и_и + 0,05^10^-6 и_пп); для предела измерений 100 В ± (0,540^-6^ и_и + 0,0540^-6^ Unn), пределы измерений силы постоянного тока 100 нА, 1 мкА, 10 мкА, 100 мкА; пределы допускаемой основной погрешности измерений силы постоянного тока: для 100 нА ± (1040^-6 • 1_и + 40040^-6 • 1_пп), где 1_и - измеренное значение силы постоянного тока, 1_пп - значение предела измерений силы постоянного тока; для 1мкА

± (10^10^-6 • 1_и + 4О40^-6 • 1_пп); для 10 мкА ± (1040^-6 • 1_и + 740^-6 • 1_пп); для 100 мкА

± (1040^-6 • 1и + 640^-6 • 1пп);

- нагрузка электронная многофункциональная ELTO SHH-2,4K (рег. № 28926-05), пределы измерений напряжения постоянного тока 9,99 В, 99,0 В, 500 В, пределы допускаемой погрешности измерений напряжения для предела 9,99 В ± (0,0540^-2^U_u + 0,01 В), где и_и -измеренное значение напряжения постоянного тока; для предела 99 В ± (0,0540^-2^ U_u + 0,1 В), для предела 500 В ± (0,0540^-2^ U_u + 0,5 В); пределы измерений силы постоянного тока 9,99 А, 99 А, 120 А, пределы допускаемой основной погрешности измерений силы постоянного тока: для 9,99 А ± (0,0U10^-2 • 1_и + 0,01 А), где 1_и - измеренное значение силы постоянного тока, для 99 А ± (0,0U10^-2 • 1и + 0,1 А), для 120 А ± (0,0U10^-2 • 1_И + 0,12 А);
- катушка электрического сопротивления Р310 (регистрационный № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл. т. 0,01;
- микровольтметр В3-57 (регистрационный № 7657-80) диапазон измерений напряжения от 0,01 мВ до 300 В, пределы допускаемой приведенной к концу поддиапазона погрешности измерений напряжения: ± 4,0 % (0,03 В), ± 2,0 % (0,1-0,3 мВ, 1-300 В), ± 1,5 % (1-10 мВ), ± 1,0 % (30 300 мВ).

Изготовитель

Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru

Источники питания постоянного тока серии Е4360 представляют собой программируемые, регулируемые источники постоянного тока и напряжения, состоящие из базового блока модификации Е4360А и встраиваемых модулей модификаций Е4361А, Е4362А, Е4361А-J01, E4362-J01, E4362A-J02.

В базовый блок устанавливается до двух встраиваемых модулей. Модификации встраиваемых модулей источников питания постоянного тока Е4360 имеют различные сочетания выходных напряжений и токов.

Источники питания модификации Е4367А представляют собой готовую конфигурацию и состоят из базового блока Е4360А и двух встраиваемых модулей Е4361А. Источники питания модификации Е4368А состоят из базового блока Е4360А и двух встраиваемых модулей Е4362А.

Управление и контроль за режимами работы источников питания осуществляет встроенный микропроцессор. На передней панели базового блока источников питания расположены:

- жидкокристаллический цифровой дисплей для отображения параметров напряжения и тока на выходе в цифровом виде;
- клавиша включения/выключения источника питания;
- функциональные клавиши;
- клавиши цифрового ввода.

На задней панели источников питания расположены:

- выходные разъёмы положительной и отрицательной полярности;
- разъём питания от сети переменного тока;
- разъёмы для подключения источника питания по интерфейсам USB/LAN/GPIB.

Внешний вид базового блока модификации Е4360А источников питания приведен на рисунке 1, встраиваемых модулей - на рисунке 3.

Схема пломбировки от несанкционированного доступа приведены на рисунке 2.

При оформлении внешнего вида источников питания могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

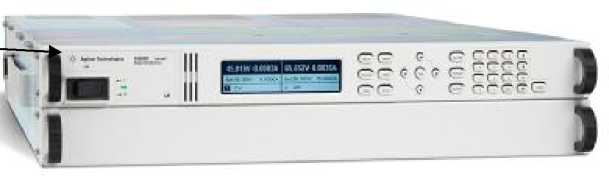

Место нанесения знака утверждения типа

Внешний вид. Источники питания постоянного тока (E4360), http://oei-analitika.ru

Рисунок 1 - Внешний вид передней панели базового блока источников питания

Места пломбировки

Рисунок 2 - Схема пломбировки источников питания

jlllh

Рисунок 3 - Внешний вид встраиваемых модулей источников питания

Комплект поставки источника питания приведен в таблице 5. Таблица 5

Наименование	Количество, шт.
Источники питания постоянного тока Е4360 в составе: - базовый блок Е4360А - встраиваемый модуль Е4361А (или Е4362А, или Е4361А-101, или E4362-J01, или E4362A-J02 - по заказу)	1
Сетевой кабель	1
Компакт-диск с программным обеспечением для автоматизации	1
Компакт-диск со справочной информацией	1
Сертификат заводской калибровки	1
Руководство по эксплуатации	1
Методика поверки	1
Паспорт	1

источников питания представлены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики источников питания в режиме стабилизации напряжения постоянного тока на выходе

Модификация	Максимальное напряжение на выходе	Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока на выходе	Нестабильность напряжения постоянного тока на выходе		Уровень пульсаций напряжения на выходе (СКЗ)
			при изменении грузки и напряж питания	на- ния
Е4361А	60 В	± (0,00075 • и_уст + 25 мВ)	± 2 мВ		± 24 мВ
Е4362А	120 В	± (0,00075 • и_уст + 50 мВ)	± 2 мВ		± 30 мВ
Е4361А^01	53,5 В	± (0,00075 • Иуст + 22 мВ)	± 2 мВ		± 24 мВ
E4362-J01	108 В	± (0,00075 • Иуст + 50 мВ)	± 2 мВ		± 30 мВ
E4362A-J02	110 В	± (0,00075 • И_уст + 50 мВ)	± 2 мВ		± 30 мВ
Примечание -	и_уст - значение напряжения постоянного тока на выходе

Таблица 3 - Метрологические характеристики источников питания в режиме стабилизации силы постоянного тока на выходе

Модификация	Максимальное напряжение на выходе	Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока на выходе	Нестабильность напряжения постоянного тока на выходе при изменении нагрузки и напряжения питания	Уровень пульсаций напряжения на выходе (СКЗ)
Е4361А	8,5 А	± (0,002 • 1у_ст + 20 мА)	± 1 мА	± 2,5 мА
Е4362А	5 А	± (0,002 • 1у_ст + 10 мА)	± 1 мА	± 2,5 мА
Е4361А^01	9,3 А	± (0,002 • 1_уст + 22 мА)	± 1 мА	± 2,5 мА
Е4362А^01	5,5 А	± (0,002 • 1у_ст + 11 мА)	± 1 мА	± 3 мА
E4362A-J02	5,4 А	± (0,002 • 1_уст + 11 мА)	± 1 мА	± 3 мА
Примечание -	_уст - значение силы постоянного тока на выходе

Таблица 4 - Технические характеристики источников питания

Наименование характеристики	Значение характеристики
Напряжение питания переменного тока, В	100/120, 220/240
Частота сети питания, Гц	от 50 до 60
Потребляемая мощность, В • А, не более	2000
Габаритные размеры, (длина^хширина^хвысота), мм, не более	633,9^Х432,5^Х88,1
Масса: - базового блока Е4360А (с 2 встраиваемыми модулями), кг, не более - одного встраиваемого модуля, кг, не более	17,6 3,3
Условия хранения и эксплуатации: о - температура хранения, С - рабочая температура окружающего воздуха, ^о С - относительная влажность воздуха, %, не более	от минус 30 до плюс 70 от 0 до 55 95 (без конденсации и влаги)

Лист № 4 Всего листов 5

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

OW_7 Поверка в динамике по владельцу СИ

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Источники питания постоянного тока (E4360)

Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."

FA_2 Объём рынка поверки - подведы Росстандарта и сторонние организации за год

Кто поверяет Источники питания постоянного тока (E4360)

Стоимость поверки Источники питания постоянного тока (E4360)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Испытательный центр

Описание средства измерений Источники питания постоянного тока (E4360)

Комплектность средства измерений Источники питания постоянного тока (E4360)

Метрологические и технические характеристики Источники питания постоянного тока (E4360)

Ссылки на другие типы СИ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

OW_7 Поверка в динамике по владельцу СИ

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Источники питания постоянного тока (E4360)

Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."

FA_2 Объём рынка поверки - подведы Росстандарта и сторонние организации за год

Кто поверяет Источники питания постоянного тока (E4360)

Стоимость поверки Источники питания постоянного тока (E4360)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Испытательный центр

Описание средства измерений Источники питания постоянного тока (E4360)

Описание средства измерений Источники питания постоянного тока (E4360)

Комплектность средства измерений Источники питания постоянного тока (E4360)

Комплектность средства измерений Источники питания постоянного тока (E4360)

Метрологические и технические характеристики Источники питания постоянного тока (E4360)

Метрологические и технические характеристики Источники питания постоянного тока (E4360)

Ссылки на другие типы СИ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
