Номер по Госреестру СИ: 45328-10
45328-10 Осциллографы модульные
(U2701A и U2702A)
Назначение средства измерений:
Осциллографы модульные U2701A и U2702A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Внешний вид.
Осциллографы модульные
Рисунок № 1
Внешний вид.
Осциллографы модульные
Рисунок № 2
Внешний вид.

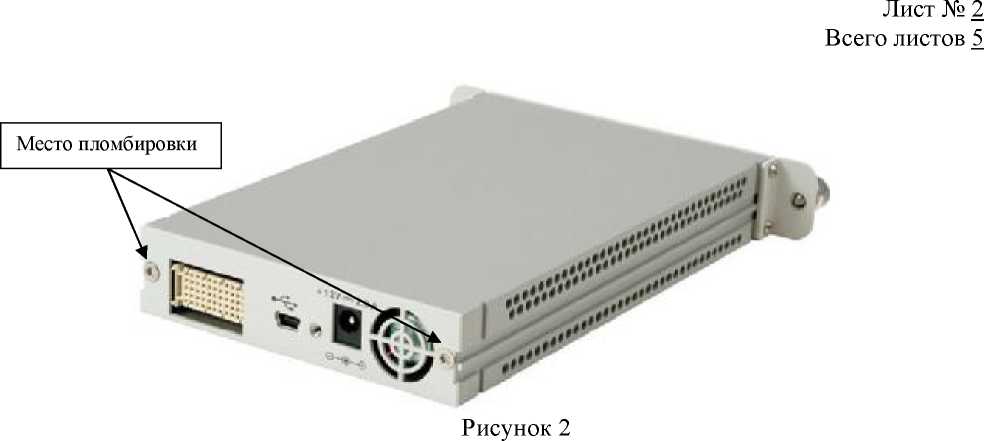

Осциллографы модульные
Рисунок № 3
Общие сведения
Дата публикации - 15.11.2022
Срок свидетельства - 28.07.2021
Номер записи -
ID в реестре СИ - 356301
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Нет, модификация U2702A, U2702A, U2701A и U2702A, U2701A, AGILENT(KEYSIGHT) U2702A, U2701A,
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 8
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№882 от 2015.07.28 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Осциллографы модульные (U2701A и U2702A)
