Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» сентября 2019 г. № 2186

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 Назначение средства измерений

Преобразователи давления измерительные серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 (далее - преобразователи) предназначены для непрерывного измерения и преобразования избыточного (в том числе вакуумметрического), абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред, а также пара в унифицированный электрический выходной сигнал постоянного тока и/или напряжения и/или в цифровой сигнал для передачи по протоколам HART, PROFIBUS РА, FOUNDATION Fieldbus.

Описание средства измерений

В преобразователях давления измерительных серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 используются следующий принцип действия: под действием давления измеряемой среды материал чувствительного элемента (ЧЭ) деформируется, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART) или напряжения, а также цифровой выходной сигнал по протоколам PROFIBUS РА, FOUNDATION Fieldbus.

Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронные компоненты (усилитель-преобразователь) и узла присоединения к процессу с расположенной внутри измерительной ячейкой (сенсорный узел). Весь внутренний свободный объем измерительной ячейки (сенсорного узла) заполнен нейтральной жидкостью.

В зависимости от исполнения существуют различные варианты корпусов: однокамерный, двухкамерный, с разнесенным корпусом. Доступен поворот корпуса на 330°. Материал корпуса: пластик, алюминий, нержавеющая сталь, литье.

Преобразователи изготавливаются в общепромышленном, взрывозащищённом и искробезопасном исполнении.

Преобразователи выпускаются следующих серий, которые отличаются в части измеряемого параметра и аналогового выходного сигнала, а также по диапазонам измерений (см. таблицу 2):

  • - DPT-10 предназначены для измерений разности давлений, а также для расчета и индикации других величин (массового и объемного расхода, уровня, плотности и др.), функционально связанных с давлением;

  • -  IPT-10, IPT-11 предназначены для измерений избыточного (в том числе вакуумметрического), абсолютного давления, а также для расчета и индикации других величин (уровня и плотности), функционально связанных с давлением;

  • -  UPT-20, UPT-21 предназначены для измерений избыточного (в том числе вакуумметрического) и абсолютного давления, а также для расчета и индикации других величин (уровня и плотности), функционально связанных с давлением.

В зависимости от технических и метрологических характеристик, серии преобразователей могут иметь различные конструктивные исполнения. Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:

UPT-2x-ABC-DE-FG-HIJKL-MN0PQR-ST

где:

  • - UPT-2x - обозначение серии (UPT-20 или UPT-21), где 0 - приемный штуцер; 1 - открытая мембрана;

  • - АВС - вид сертификата взрывозащиты;

  • - D - вид защиты от воспламенения;

  • - Е - класс взрывоопасной зоны;

  • - F - вид (материал) корпуса;

  • - G - наличие/отсутствие дисплея;

  • - Н - пластиковое стекло (при наличии дисплея) или заглушка;

-1 - вид выходного сигнала;

  • - J - вид электрического присоединения;

  • - К - единицы измерений;

  • - L - вид измеряемого давления;

  • - М - диапазон измерений;

  • - N - вид резьбового присоединения к процессу;

  • - О - вид (материал) уплотнения;

  • - Р - вид (материал) поверхности, контактирующей с рабочей средой;

  • - Q - погрешность;

  • - R - специальные опции по запросу;

  • - S - вид заводского сертификата или сертификата калибровки;

  • - Т - дополнительная информация к заказу.

IPT-1 x-A-BCD-EF-GHIJKLM-NO

  • - 1РТ-1х - обозначение серии (IPT-10 или IPT-11), где 0 -приемный штуцер; 1 - открытая мембрана;

  • - А - вид выходного сигнала;

  • - В - единицы измерений;

  • - CD - диапазон измерений;

  • - EF - вид резьбового присоединения к процессу;

  • - G - погрешность;

  • - Н - вид (материал) уплотнения;

-1 - специальные опции по запросу;

  • - J - вид (материал) корпуса;

  • - К - вид электрического присоединения;

  • - L - наличие/отсутствие дисплея;

  • - М - вид взрывозащиты;

  • - N - вид заводского сертификата;

  • - О - дополнительная информация к заказу.

DPT-10-AB-CDEFG-HIJKLMNOP-QR

  • - DPT-10 - обозначение серии;

  • - АВ - вид взрывозащиты;

  • - С - вид выходного сигнала;

  • - D - максимальное статическое давление;

  • - Е - единицы измерений;

  • - FG - диапазон измерений;

  • - Н - вид резьбового присоединения к процессу;

-1 - вид (материал) диафрагмы;

  • - J - вид (материал) уплотнения;

  • - К - вид (материал) корпуса;

  • - L - вид электрического присоединения;

  • - М - наличие/отсутствие дисплея;

  • - N - монтажный элемент;

-О - наличие трубопроводной арматуры в комплекте;

  • - Р - вид заводского сертификата;

  • - QR - дополнительная информация к заказу.

Фотографии общего вида преобразователей представлены на рисунках 1-6.

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

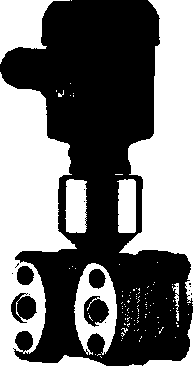

Рисунок 1 - Общий вид преобразователей разности давлений DPT-10 (исполнение с однокамерным корпусом)

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

Рисунок 2 - Общий вид преобразователей разности давлений DPT-10 (исполнение с двухкамерным корпусом)

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

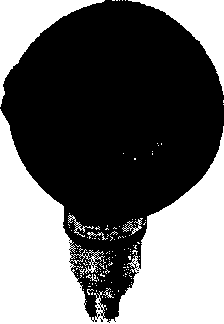

Рисунок 3 - Общий вид преобразователей давления IPT-10 (стандартное исполнение, пластиковый корпус)

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

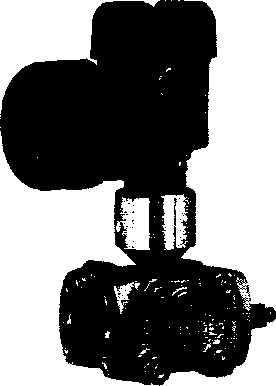

Рисунок 4 - Общий вид преобразователей давления IPT-11 (исполнение с фронтальной мембраной, стальной корпус с электрополировкой)

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

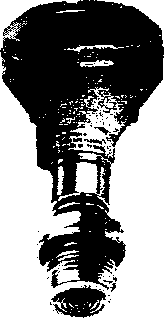

Рисунок 5 - Общий вид преобразователей давления UPT-20

(с присоединительным штуцером, пластиковый корпус)

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

Рисунок 6 - Общий вид преобразователей давления UPT-21

(с плоской мембраной, стальной корпус)

Варианты пломбирования преобразователей представлены на рисунках 7-9.

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

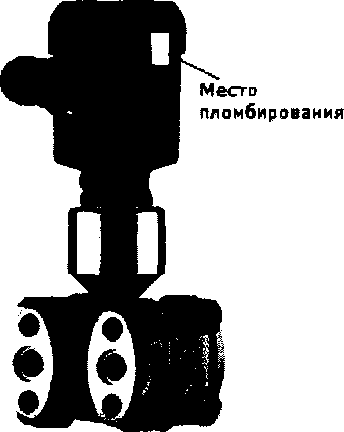

Рисунок 7 - Место пломбирования преобразователей разности давлений DPT-10

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

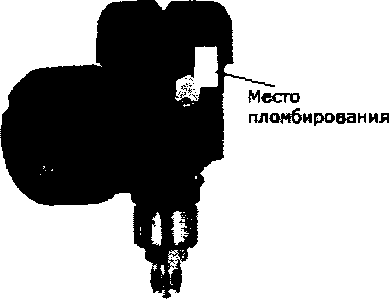

Рисунок 8 - Место пломбирования преобразователей давлений IPT-10, IPT-11

Приказ Росстандарта №2186 от 20.09.2019, https://oei-analitika.ru

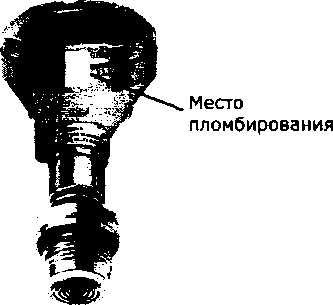

Рисунок 9 - Место пломбирования преобразователей давлений UPT-20, IPT-21

Программное обеспечение

Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов, настройки и проведения диагностики преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для серий

IPT-10, IPT-11

UPT-20, UPT-21

DPT-10

Идентификационное наименование ПО

IPT1X Firmware

P0136-SCI UPT2X Firmware

DPT10 Firmware

Номер версии (идентификационный номер) ПО

не ниже

3.00

не ниже 1.2.2

не ниже

1.01

Цифровой идентификатор программного обеспечения

не используется

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя используются специальные программные средства.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблицах 2-6.

Таблица 2 - Диапазоны измерений

Максимальный верхний предел измерений, Ртах

Нижний предел измерений

Минимальный интервал измерений, Pmin

Максимальный коэффициент перенастройки®

- измерение разности давлений (серия DPT-10)

1 кПа

0 кПа

0,025 кПа

40

3 кПа

0 кПа

0,030 кПа

100

10 кПа

0 кПа

0,100 кПа

100

50 кПа

0 кПа

0,500 кПа

100

300 кПа

0 кПа

ЗкПа

100

1,6 МПа

0 МПа

16 кПа

100

4 МПа

0 МПа

40 кПа

100

- измерение избыточного давления (серии IPT-10, IPT-11)

10 кПа

0 кПа

0,5 кПа

20

40 кПа

0 кПа

2 кПа

20

100 кПа

0 кПа

5 кПа

20

160 кПа

0 кПа

8 кПа

20

250 кПа

0 кПа

12,5 кПа

20

500 кПа

0 кПа

25 кПа

20

600 кПа

0 кПа

30 кПа

20

1 МПа

ОМПа

0,05 МПа

20

1,6 МПа

ОМПа

0,08 МПа

20

2,5 МПа

ОМПа

0,125 МПа

20

4 МПа

0 МПа

0,2 МПа

20

6 МПа

0 МПа

0,3 МПа

20

10 МПа

ОМПа

0,5 МПа

20

25 МПа

0 МПа

1,25 МПа

20

60 МПа<3)

ОМПа

3 МПа

20

100 МПа

0 МПа

5 МПа

20

160 МПа

ОМПа

80 МПа

2

250 МПа

ОМПа

125 МПа

2

- измерение абсолютного давления (серии IPT-10, IPT-11)

10 кПа

0 кПа

0,5 кПа

20

40 кПа

0 кПа

2 кПа

20

100 кПа

0 кПа

5 кПа

20

160 кПа

ОкПа

8 кПа

20

250 кПа

0 кПа

12,5 кПа

20

500 кПа

0 кПа

25 кПа

20

600 кПа

0 кПа

30 кПа

20

1 МПа

ОМПа

0,05 МПа

20

1,6 МПа

ОМПа

0,08 МПа

20

2,5 МПа

ОМПа

0,125 МПа

20

6 МПа

ОМПа

0,3 МПа

20

- измерение избыточного (в том числе вакуумметрического) (серии IPT-10, IPT-11)

5 кПа

-5 кПа

0,25 кПа

20

10 кПа

-10 кПа

0,5 кПа

20

20 кПа

-20 кПа

1 кПа

20

30 кПа

-10 кПа

1 кПа

20

0 кПа

-100 кПа

0 кПа

20

Максимальный верхний

Нижний предел

Минимальный

Максимальный

предел измерений, Ртах

измерений

интервал измерений, Pmin

коэффициент перенастройки®

60 кПа

-100 кПа

4 кПа

20

150 кПа

-100 кПа

6,25 кПа

20

300 кПа

-100 кПа

10 кПа

20

500 кПа

-100 кПа

15 кПа

20

1000 кПа

-100 кПа

27,5 кПа

20

1500 кПа

-100 кПа

40 кПа

20

2500 кПа

-100 кПа

65 кПа

20

6000 кПа

-100 кПа

152 кПа

20

- измерение избыточного давления (серии UPT-20, L

РТ-21)

40 кПа

0 кПа

0,4 кПа

100

160 кПа

0 кПа

1,6 кПа

100

600 кПа

ОкПа

6 кПа

100

1,6 МПа

ОМПа

0,016 МПа

100

4 МПа

ОМПа

0,04 МПа

100

10 МПа

0 МПа

0,1 МПа

100

25 МПа

ОМПа

0,25 МПа

100

60 МПа(4>

ОМПа

0,6 МПа

100

100 МПа

ОМПа

1 МПа

100

- измерение абсолютного давления (серии UPT-20, U

РТ-21)

40 кПа

0 кПа

0,4 кПа

100

160 кПа

ОкПа

1,6 кПа

100

600 кПа

0 кПа

6 кПа

100

1,6 МПа

ОМПа

0,016 МПа

100

4 МПа

0 МПа

0,04 МПа

100

- измерение избыточного (в том числе вакуумметрического) давления (серии UPT-20, UPT-21)

0 кПа

-40 кПа

0 кПа

100

20 кПа

-20 кПа

0,2 кПа

100

60 кПа

-100 кПа

0,8 кПа

100

500 кПа

-100 кПа

3 кПа

100

1500 кПа

-100 кПа

8 кПа

100

4000 кПа

-100 кПа

20,5 кПа

100

Примечания:

® в соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, мбар, кгс/см2, м вод. ст., мм вод. ст.)

® Максимальный коэффициент перенастройки равен отношению TD = Pmax/Pmin.

В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального интервала измерений Pmin.

01 Для диапазона свыше 60 МПа применима только серия IPT-10.

(4) Для диапазона свыше 60 МПа применима только серия UPT-20.

Максимальный верхний предел измерений, Ртах

Пределы допускаемой основной приведенной погрешности (в диапазоне температур окружающей среды от +21 до +25 °C), % от настроенного диапазона измерений

- измерение разности давлений, серия DPT-10

1 кПа

±0,15 TD при TD>1:1

3 кПа

±0,15 TD при TD>1:1

10 кПа

±0,075 при 1:1<TD<4:1

±(0,012 • TD + 0,027) при TD>4:1

Ртах >50 кПа

±0,075 при 1:1<TD<15:1

±(0,0015 • TD + 0,053) при TD>15:1

- измерение избыточного давления (в том числе вакуумметрического), серии IPT-10, IPT-11

при 0 кПа < Ртах < 160 МПа для металлической ячейки

±0,1 при 1:1<TD<5:1

±0,02 ■ TD при TD>5:1

при 0 кПа < Ртах < 160 МПа для керамической ячейки

±0,075 при 1:1<TD<5:1

±0,015 • TD при TD>5:1

при Ртах > 160 МПа для металлической ячейки

±0,6 при 1:1 <TD<2:1

- измерение абсолютного давления, серии

PT-10, IPT-11

10 кПа

±0,25 при 1:1<TD<5:1

±0,05 • TD при TD>5:1

при Ртах > 10 кПа для металлической ячейки

±0,1 при 1:1<TD<5:1

±0,02 • TD при TD>5:1

при Ртах > 10 кПа для керамической ячейки

±0,075 при 1:1<TD<5:1

±0,015 • TD при TD>5:1

- измерение избыточного давления (в том числе вакуумметрического), абсолютного давления (серии UPT-20, UPT-21)

Исполнение стандарт, Ртах <160 кПа

±0,15 при TD = 1:1

±(0,03 • TD + 0,12) при TD>1:1

Исполнение стандарт, Ртах > 160 кПа

±0,15 при TD = 1:1

±0,03 • TD при TD>1:1

Исполнение опция 1, Ртах <160 кПа

±0,1 при TD =1:1

±(0,02 • TD + 0,08) при TD>1:1

Исполнение опция 1, Ртах >160 кПа

±0,1 при TD = 1:1

±0,02 • TD при TD>1:1

Исполнение опция 2, Ртах <160 кПа

±0,2 при TD =1:1

±(0,04 • TD + 0,16) при TD>1:1

Исполнение опция 2, Ртах > 160 кПа

±0,2 при TD =1:1

±0,04 • TD при TD>1:1

Примечания

Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной погрешности

Максимальный верхний предел измерений, Ртах

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий от +21 до +25 °C), % (от настроенного диапазона измерений)/! 0 °C

- измерение разности давлений (серия DPT-10)

1 кПа

3 кПа

±(0,31 TD + 0,06)

10 кПа

±(0,18 ■ TD + 0,06)

50 кПа

300 кПа

4 МПа

±(0,08 • TD + 0,05)

1,6 МПа

±(0,1 TD + 0,1)

- измерение избыточного давления (в том числе вакуумметрического), абсолютного давления

(серии IPT-10, IPT-11)

В соответствии с таблицей 2

±0,05% • TD

- измерение избыточного давления (в том числе вакуумметрического), абсолютного давления

(серии UPT-20, UPT-21)

В соответствии с таблицей 2

±0,1% *TD

Таблица 5 - Метрологические характеристики преобразователей разности давлений (серия DPT-

10).............- - - „

Максимальное статическое (рабочее) давление для преобразователей разности давления, МПа

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением статического давления, % (от настроенного диапазона измерений) на каждые2) МПа

Влияние на нулевую точку

Влияние на верхний предел настроенного диапазона

для диапазона 1 кПа

для диапазона 3 кПа для диапазона 10 кПа для диапазона 50 кПа для диапазона 300 кПа для диапазона 1,6 МПа

для диапазона 4 МПа

16

16

16

16

16(42)0

16(42)0

16(42)0

±0,15 (0,7 МПа)2’ ±0,35 (7 МПа)2’ ±0,35 (7 МПа)2’ ±0,075 (7 МПа)2’ ±0,075 (7 МПа)2’ ±0,075 (7 МПа)2’ ±0,075 (7 МПа)2

±0,035 (0,7 МПа)2

±0,14 (7 МПа)2

±0,14 (7 МПа)2’ ±0,14 (7 МПа)2>

±0,14 (7 МПа)2’ ±0,14 (7 МПа)2

±0,14 (7 МПа)2

Примечания:

(0 Возможно по дополнительному запросу.

(2) Значение приведенной величины указано для каждого диапазона измерений.

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Выходные сигналы:

  • - аналоговый сигнал постоянного тока, мА

  • - аналоговый сигнал напряжения постоянного тока, В

  • - цифровой сигнал

от 4 до 20

от 0 до 5 от 0 до 10 HART, PROFIBUS РА, FOUNDATION Fieldbus

Параметры электрического питания:

- напряжение постоянного тока, В (в зависимости от серии и исполнения)

от 14 до 36; от 14 до 30; от 20 до 36; от 9 до 24; от 12 до 32; от 12 до 36; от 12 до 32; от 9 до 32;

от 22,5 до 36; от 22,5 до 30; от 12 до 24

Условия эксплуатации:

Температура окружающей среды, °C

  • - для преобразователей серии DPT-10

  • - для преобразователей серии IPT-10, IPT-11

  • - для преобразователей серии UPT-20, UPT-21

Относительная влажность окружающей среды, % (конкретные значения зависят от серии и исполнения)

от -60 0 до +70

от -60*> до +80

от -600 до +80

до 95

Нормальные условия измерений:

- температура окружающей среды, °C

от +21 до +25

Степень защиты от воды и пыли

IP66/67, IP66/68, IP68

Маркировка взрывозащиты

  • - для преобразователей серии DPT-10

  • - для преобразователей серии IPT-10, IPT-11

  • - для преобразователей серии UPT-20, UPT-21

0ExiaIICT6...Tl X lExiaIICT6...Tl X lExdiaIICT6...Tl X 0ExiaIICT6...Tl X lExdiaIICT6...Tl X 0ExiaIICT3/T4/T5/T6 X lExibIICT3/T4/T5/T6 X 2ExicIICT3/T4/T5/T6 X

Маркировка защиты от воспламенения горючей пыли

  • - для преобразователей серии DPT-10

  • - для преобразователей серии IPT-10, IPT-11

  • - для преобразователей серии UPT-20, UPT-21

ExtD A20/21IP66/67 TX ExtD A21IP66/67TX

Ex iaD 20T135°CX Ex iaD 21 T135°CX

Габаритные размеры преобразователя, длинахширинахвысота, мм, не более:

  • - для преобразователей серии DPT-10

  • - для преобразователей серии IPT-10, IPT-11

  • - для преобразователей серии UPT-20, UPT-21

239x100x212

200x129x84

115x100x195

Масса в зависимости от конструктивного исполнения, кг:

  • - для преобразователей серии DPT-10

  • - для преобразователей серии IPT-10, IPT-11

  • - для преобразователей серии UPT-20, UPT-21

от 4,2 до 4,5 от 1,2 до 5,5 от 1,3 до 4,6

Средний срок службы, лет Средняя наработка на отказ, ч

15 лет 130000

Наименование характеристики

Значение

Примечания

(1) При температуре окружающей среды ниже -20 °C отображения на дисплее (при его наличии)

возможно ограничение функции

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность преобразователей представлена в таблице 7.

Таблица 7

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления измерительный серии IPT-10, IPT-11, UPT-20, UPT-21, DPT-10

-

1 шт.

Серия и исполнение в соответствии с заказом

Паспорт

-

1 экз.

-

Методика поверки

МП 207.2-011-2017

1 экз.

Допускается поставлять 1 экз. на партию преобразователей

HART-коммуникатор

-

1 шт.

По дополнительному заказу

Поверка

осуществляется по документу МП 207.2-011-2017 «Преобразователи давления измерительные серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.02.2017 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).

Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Регистрационный 52489-13).

Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).

Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).

Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03). Калибраторы-контроллеры давления РРС (Регистрационный № 27758-08).

Калибраторы давления СРСЗООО, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).

Калибраторы давления CPG8000, CPG2500 (Регистрационный № 54615-13).

Калибраторы давления пневматические МЕТР АН-504 Воздух-1 (Регистрационный № 31057-09).

Мультиметр 3458А (Регистрационный № 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным серии IPT-10, IPT-11, UPT-20, UPT-21, DPT-10

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 -104 Па.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г106 Па.

ГОСТ 8.094-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений давления с верхними пределами от 10000-105 до 40000-105 Па.

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма «WIKA Alexander Wiegand SE & Со. KG», Германия

Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg - Germany

Тел.: +49 9372 132-0; факс; +49 9372 132-406

E-mail: info@wika.de

Web-сайт: www.wika.de

Заявитель

Акционерное общество «ВИКА МЕРА» (АО «ВИКА МЕРА»)

ИНН 7729346754

Адрес: 142770, город Москва, поселение Сосенское, деревня Николо-Хованское, владение 1011 А, строение 1, эт/офис 2/2.09

Тел.:+7 (495) 648-01-80

Web-сайт: www.wika.ru

E-mail: info@wika.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
