Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2020 г. № 1247

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы мониторинга машинного оборудования СММО

Системы мониторинга машинного оборудования СММО (далее системы) предназначены для измерения характеристик технического состояния (вибрация, зазоры между валом и корпусом, число оборотов вала и т.д.) машин с возвратно-поступательным движением и машин ротационного типа с целью диагностики их технического состояния, обеспечения безаварийной и высокоэффективной эксплуатации.

Принцип действия систем основан на измерении и обработке сигналов, поступающих от первичных преобразователей.

Система мониторинга машинного оборудования СММО размещается в автономном шкафу управления и выпускается в трёх модификациях: СММО PROGNOST®-SILver, СММО PROGNOST®-NT, СММО PROGNOST®-NT Swift.

Система СММО PROGNOST®-SILver предназначена для противоаварийной защиты машинного оборудования. Состав системы представлен в таблице 1:

Таблица 1 - Состав системы СММО PROGNOST®-SILver

PROGNOST®-SILver

автоматизированного управления технологическим процессом (АСУТП) и сохранения информации мониторинга в памяти интерфейсного модуля для ее последующего анализа.

Система СММО PROGNOST®-NT предназначена для противоаварийной защиты машин, мониторинга технического состояния машинного оборудования и диагностики неисправностей. Состав системы представлен в таблице 2:

Таблица 2 - Состав системы СММО PROGNOST®-NT

Система СММО PROGNOST®-NT сохраняет и анализирует информацию мониторинга, поступающую из модуля сбора и обработки данных PROGNOST®-SILver, отображает результаты анализа в клиентском программном обеспечении PROGNOST®-VISU, имеет возможность передачи данных мониторинга и результатов анализа в системы автоматизированного управления технологическим процессом (АСУТП).

Система СММО PROGNOST®-NT Swift является мобильной версией системы СММО PROGNOST®-NT и предназначена для временного мониторинга технического состояния машинного оборудования. Состав системы представлен в таблице 3:

Модуль сбора и обработки данных PROGNOST®-SILver обеспечивает сбор, оцифровку аналоговых сигналов первичных преобразователей, вычисление параметров этих сигналов, сравнение их с заданными уставками, выработку аварийной сигнализации при превышении заданных пределов и передачу сообщений аварийной сигнализации для активации релейных выходов, а также передачу собранных данных в модуль мониторинга или в интерфейсный модуль PROGNOST®-DataCenter для хранения и последующего анализа. Модуль сбора и обработки данных PROGNOST®-SILver имеет два поколения (первое и второе), которые отличаются друг от друга конструкцией корпуса, и наличием у модуля второго поколения съёмных плат источников питания, интерфейсного модуля и релейного модуля с функцией цифрового ввода/вывода. Измерительные платы обоих модулей идентичны. У модуля второго поколения измерительные платы устанавливаются в слоты корпуса с использованием адаптеров (для обеспечения взаимозаменяемости измерительных плат у модулей обоих поколений).

Модуль сбора и обработки данных PROGNOST®-SILver имеет следующие измерительные платы:

- четырехканальная плата измерения абсолютной вибрации AI1-ICP. Предназначена для работы c преобразователями виброускорения, виброскорости и виброперемещения с интегрированной микроэлектронной платой ICP;

- четырехканальная плата измерения сигналов вихретоковых датчиков AI3-Eddy Current. Предназначена для работы с токовихревыми преобразователями, с помощью которых выполняются бесконтактные измерения для определения позиции и местоположения (например, регистрация сигналов о положении поршневого штока и т.п.), а также измерения скорости вращения вала;

• - четырехканальная плата измерения тока А12-4-20мА. Предназначена для подключения преобразователей с нормированным выходом по току от 4 до 20 мА;

• - четырехканальная плата измерения напряжения AI4-Voltage. Предназначена для подключения датчиков для универсального измерения напряжения (максимальное напряжение составляет ±10 В);

• - четырехканальная плата измерения частоты вращения TI1 - Trigger. Предназначена для подключения индуктивных преобразователей с выходным сигналом типа «NAMUR».

Модуль PROGNOST®-SILver может содержать до двух плат TI1.

Модуль сбора и обработки данных PROGNOST®-SILver первого поколения имеет следующие платы обработки данных:

• - плата передачи данных DC1. Предназначена для организации внутреннего обмена данными в модуле и передачи данных на внешний интерфейс Ethernet;

• - плата обработки данных и противоаварийной защиты машин МР1. Предназначена для обработки данных, полученных через DC1 от измерительных плат, а также выполнения алгоритмов противоаварийной защиты и выработки аварийной сигнализации;

• - плата передачи данных по протоколу Profibus DP/PROFIsafe - FB1. Предназначена для передачи сообщений аварийной сигнализации в контроллер безопасности или в контроллер системы управления верхнего уровня.

Модуль сбора и обработки данных PROGNOST®-SILver второго поколения имеет следующие платы обработки данных:

• - плата обработки данных DC1-2. Предназначена для организации внутреннего обмена данными в модуле PROGNOST®-SILver второго поколения и обмена данными с внешним конфигурационным интерфейсом Ethernet;

• - плата защиты машин MP1-2. Применяется в модуле PROGNOST®-SILver (второго поколения) и предназначена для обработки данных, полученных через плату DC1-2 от измерительных плат и платы цифрового ввода и релейных выходов DI01 -2, а также выполнения алгоритмов противоаварийной защиты и выработки аварийной сигнализации, которая передаётся в виде сообщений (ALERT - SHUTDOWN - UNSAFE) через внутреннюю шину данных на плату цифрового ввода и релейных выходов DIO1-2 для формирования на релейных выходах типа "сухой контакт" сигналов для передачи в систему защиты агрегатов;

• - плата интерфейса мониторинга/коммуникационного интерфейса - MI1-2/CI1-2. Предназначена для подключения модуля PROGNOST®-SILver (второго поколения) по протоколу Ethernet к модулю мониторинга в составе системы СММО PROGNOST-NT, для подключения к интерфейсному модулю PROGNOST-DataCenter в составе системы СММО PROGNOST®-SILver, и для подключения к внешним системам (например, АСУТП).

Модуль PROGNOST®-SILver второго поколения может иметь до трёх плат дискретных входов/релейных выходов DIO1-2, предназначенных для ввода дискретных сигналов из внешних систем (например, АСУТП) и для формирования выходных сигналов аварийной сигнализации с помощью релейных выходов типа "сухой контакт".

Модуль PROGNOST®-SILver второго поколения может иметь до двух резервированных плат источников питания PS1-2, предназначенных для питания всех компонентов модуля PROGNOST®-SILver 2-го поколения. Модуль PROGNOST®-SILver второго поколения содержит переключатели для формирования сигнала сброса платы MP1-2 и переключатель "конфигурация/закрыто", отвечающий за аппаратную блокировку доступа к интерфейсу конфигурирования.

Интерфейсный модуль PROGNOST®-DataCenter используется для сохранения данных и работает как интерфейс к автоматизированным системам управления технологическими процессами (АСУТП). Модуль выполнен на базе компактного промышленного компьютера в прочном корпусе, не содержит движущихся деталей, устойчив к внешним воздействиям и условиям окружающей среды. Модуль оснащен всеми необходимыми физическими интерфейсами для передачи данных как по сетям Ethernet, так и по последовательным интерфейсам типа RS 485/232.

В зависимости от количества модулей сбора и обработки данных, система может содержать один или более модулей мониторинга и один коммуникационный модуль. Коммуникационный модуль может выполнять функции модуля мониторинга, если в системе имеется только один модуль ссбора и обработки данных. Модуль мониторинга (коммуникационный модуль) выполнен на основе промышленного компьютера в прочном корпусе с модульной конструкцией.

Общий вид систем СММО PROGNOST®-SILver и СММО PROGNOST®-NT представлен на рисунке 1, общий вид системы СММО PROGNOST®-NT Swift представлен на рисунке 2.

Шкаф системный

СММО PROCNO$T®-SILv*r

ТУ 4277002-98970512-2010

Заводской № 1S0700&19 Дата выпуска. 07 -2ОТ9 Степень защиты IP-4J

оас.кги. i«i№. 1лыгн_и-л. ... nJ -Tuas:-азтм::

Место нанесения знака утверждения типа

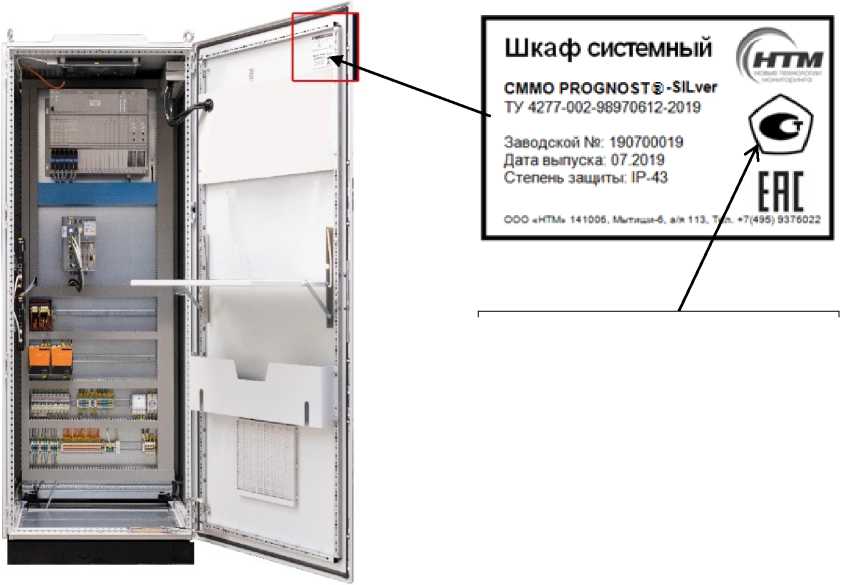

Рисунок 1 -Общий вид систем СММО PROGNOST®-SILver и СММО PROGNOST®-NT

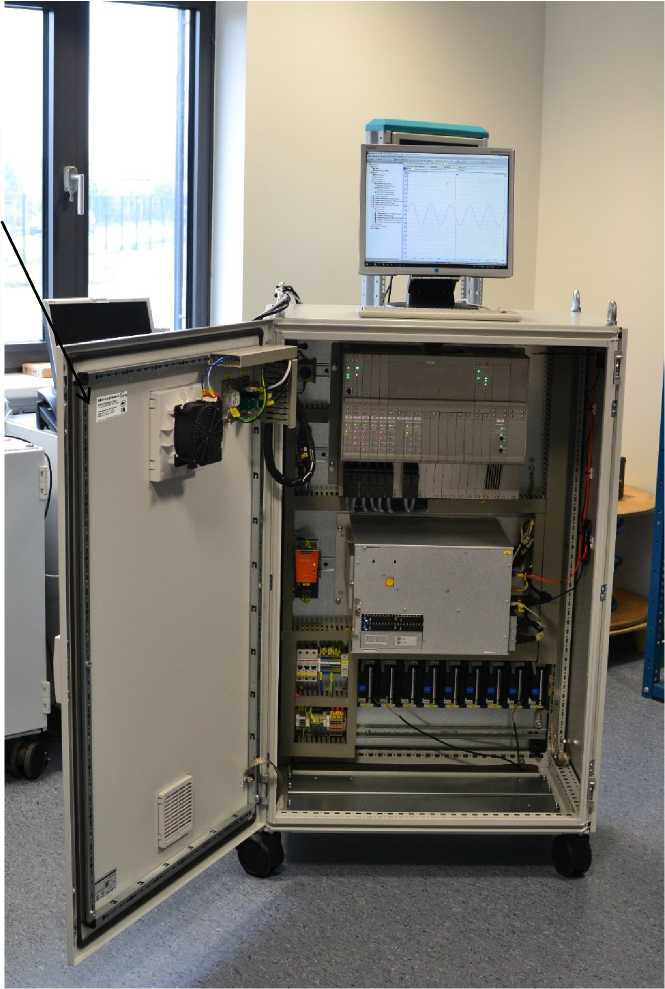

Рисунок 2 -Общий вид системы СММО PROGNOST®- NT Swift

программное обеспечение (далее ПО) системы подразделяется на 2 группы - встроенное программное обеспечение (далее ВПО) и ПО, устанавливаемое на рабочие станции пользователей системы и на системные модули мониторинга и коммуникационный модуль.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «высокий» по Р 50.2.007-2014).

Метрологические характеристики модулей, указанные в таблице № 5, нормированы с учетом ВПО.

К программному обеспечению, не влияющему на метрологические характеристики системы, относится следующее ПО:

• 1) Программа визуализации VISU. Устанавливается на рабочих станциях пользователей системы. Она позволяет отображать любые данные, собранные или рассчитанные системой, посредством соединения TCP/IP с коммуникационным модулем системы. Программа визуализации предоставляет доступ к данным системы в соответствии с полномочиями пользователей. Перед входом в систему производится аутентификация пользователя посредством ввода пароля доступа к программе визуализации и пароля доступа к данным системы.

• 2) Коммуникационная программа KommServ устанавливается на коммуникационном модуле системы и управляет связями между модулями системы PROGNOST® и передачей данных через внешние интерфейсы, такие как подключения программы визуализации VISU, подключение к АСУ или оповещение о тревогах.

Каждое подключение программы визуализации VISU к коммуникационному модулю PROGNOST®-NT контролируется и поддерживается коммуникационной программой, которая проводит аутентификацию пользователя и контролирует права пользователя.

Тревожные сообщения о состоянии машины также передаются коммуникационным программным обеспечением в соответствии с конфигурацией.

Коммуникационная программа настраивается при конфигурировании системы. В процессе эксплуатации пользователь не имеет доступа к её настройкам.

• 3) Программа мониторинга Erfass32. Устанавливается на модуле мониторинга, обрабатывает и анализирует собранные результаты измерений из модуля PROGNOST®-SILver, записывает данные в кольцевой буфер и представляет данные для процессов анализа. Программа мониторинга настраивается при конфигурировании системы. В процессе эксплуатации пользователь не имеет доступа к её настройкам.

• 4) Программа PROGNOST®-AdminPro. Конфигурационная программа для СММО PROGNOST®-NT. В процессе эксплуатации пользователь системы не имеет доступа к PROGNOST®-AdminPro и настройкам системы. Программа предоставляет доступ к служебной информации системы посредством аутентификации пользователя по имени и паролю. Пользователь должен обладать правами полного доступа к данным системы. Служебный пользовательский профиль программы применяется специалистами изготовителя при заводской настройке системы и в процессе пуско-наладочных работ.

• 5) Программа PROGNOST®-AdminSafe. Конфигурационная программа для модуля сбора и обработки данных PROGNOST®-SILver. В процессе эксплуатации пользователь системы не имеет доступ к программе PROGNOST®-AdminSafe и настройкам модуля PROGNOST®-SILver. Программа предоставляет доступ к служебной информации системы посредством аутентификации пользователя по имени и паролю. Пользователь должен обладать правами доступа к данным конфигурации модуля PROGNOST®-SILver. Этот служебный пользовательский профиль применяется специалистами изготовителя при заводской настройке системы и в процессе пуско-наладки.

ПО, устанавливаемое на рабочих станциях пользователей, на модулях мониторинга и коммуникационном модуле системы не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

Для защиты накопленной и текущей информации, конфигурационных параметров системы от несанкционированного доступа, в системе предусмотрены меры технического и организационного характера защиты ПО: многоступенчатый механический и программный контроль доступа.

Идентификационные данные ПО приведены в таблице 4.

Таблица 4 - Идентификационные данные ПО модуля PROGNOST®-SILver

Таблица 5 - Метрологические характеристики модуля сбора и обработки данных PROGNOST®-SILver

Продолжение таблицы 5 - Метрологические характеристики модуля сбора и обработки данных

PROGNOST®-SILver

Таблица 6 - Основные технические характеристики модуля сбора и обработки данных

PROGNOST®-SILver

наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.

Таблица 10 - Комплектность средства измерений

осуществляется по документу «Системы мониторинга машинного оборудования СММО. Методика поверки СММО 98970612.4277.002 МП», утвержденному ФГУП «ВНИИМС» 26 февраля 2020 года.

Основные средства поверки: мультиметр 3458А (регистрационный № 25900-03); частотомер электронно-счетный Ч3-38 (регистрационный № 3433-73).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4277-002-98970612-2019 «Системы мониторинга машинного оборудования СММО»

Общество с ограниченной ответственностью «НОВЫЕ ТЕХНОЛОГИИ МОНИТОРИНГА» (ООО «НТМ»);

Адрес: 127055, г. Москва, Новослободская, д.14/19 стр. 8, эт.1 п II к 1 оф к.

Тел./факс: +7 (495) 937-60-22/ +7 (495) 937-60-23

Web-сайт: www.nt-m.ru;

E-mail: prognost@nt-m.ru.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: +7 (495) 437-55-77 / 437-56-66 E-mail: office@vniims.ru;

Web-cafrrwww.vniims.ru;

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

20 июля 2020 г.                                           _№    1247

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58388 «Системы мониторинга машинного оборудования СММО» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля

• 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НТМ» б/д приказываю:

• 1. Внести изменения в описание типа на системы мониторинга машинного оборудования СММО, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60326-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу «Системы мониторинга машинного оборудования СММО. Методика поверки СММО 98970612.4277.002 МП», утвержденному ФГУП «ВНИИМС» 26 февраля

• 2020 г., и распространить действие документа на вновь выпускаемые системы мониторинга машинного оборудования СММО.

• 3.  Переоформить свидетельство об утверждении типа № 58388 «Системы мониторинга машинного оборудования СММО», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 603 26-15, в связи с изменением юридического адреса изготовителя и внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/ " — .....

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Ш:Д1НИЯ О ШШ1ФГ1КА1Е

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубее Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
