Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «15» мая 2020 г. № 913

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные 2051

Преобразователи давления измерительные 2051 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.

Принцип действия преобразователей основан на формировании под действием давления измерительным механизмом (измерительной емкостной ячейкой или тензорезистивным модулем) цифрового кода, пропорционального приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое жидкокристаллическое индикаторное устройство (далее - ЖКИ) (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.

Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять преобразователи в сборе с клапанными блоками различной конструкции и (или) выносными разделительными мембранами, использовать преобразователи в составе узла измерения расхода в комплексе с сужающими устройствами. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя. Для систем противоаварийной защиты преобразователи поставляются с сертификатом IEC 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).

Преобразователи имеют следующие модели:

• - 2051CG - копланарная модель для измерений избыточного давления;

• - 2051CD - копланарная модель для измерений разности давлений;

• - 2051TA и 2051GA - штуцерные модели для измерений абсолютного давления, модели отличаются конструкцией корпуса электронного преобразователя;

• - 2051TG и 2051GP - штуцерные модели для измерений избыточного давления, модели отличаются конструкцией корпуса электронного преобразователя;

• - 2051L - фланцевая модель для измерений гидростатического давления (уровня).

Преобразователи имеют базовое исполнение или исполнение с повышенной точностью. Для обозначения исполнений с повышенной точностью в наименовании модели преобразователей указывается код Р8.

Преобразователи могут быть настроены на любой диапазон измерений в пределах, указанных в таблице 2.

Общий вид преобразователей приведен на рисунке 1.

а) б) в) г) д)

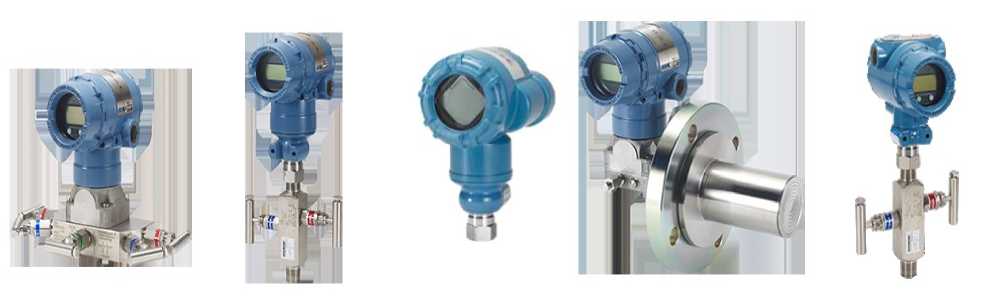

Рисунок 1 - Преобразователи давления измерительные 2051:

а) преобразователи 2051CG и 2051CD в сборе с клапанным блоком 305; б) преобразователи

2051TA и 2051TG в сборе с клапанным блоком 306; в) преобразователи 2051TA и 2051TG с беспроводным интерфейсом; г) преобразователь 2051L; д) преобразователи 2051GA и 2051GP в сборе с клапанным блоком 306

Пломбирование преобразователей не предусмотрено.

Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое, являющееся метрологически значимым. Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО. Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО преобразователей представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Метрологические характеристики представлены в таблицах 2 и 3, технические характеристики - в таблице 4.

Таблица 2

Продолжение таблицы 2

Таблица 3

Примечания:

Pmax - максимальный верхний предел измерений, указанный в таблице 2. Рв - диапазон измерений, на который настроен преобразователь.

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на табличку, прикрепленную к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Таблица 5 - Комплектность преобразователей

Продолжение таблицы 5

осуществляется по документу   ИЦРМ-МП-160-18   «Преобразователи давления

измерительные 2051. Методика поверки», утвержденному ООО «ИЦРМ» 29.12.2018 г.

Основные средства поверки:

• - манометр абсолютного давления МПА-15 (регистрационный номер в Федеральном информационном фонде 4222-74);

• - калибратор давления пневматический Метран-505 Воздух I (регистрационный номер в Федеральном информационном фонде 42701-09);

• - калибратор давления пневматический Метран-504 Воздух-II (регистрационный номер в Федеральном информационном фонде 31057-09);

• - задатчики разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде 25940-03);

• - манометр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99);

• - манометр грузопоршневой МП-60М (регистрационный номер в Федеральном информационном фонде 47334-11);

• - манометр грузопоршневой МП-600 (регистрационный номер в Федеральном информационном фонде 47376-11);

• - манометр грузопоршневой МП-2500 (регистрационный номер в Федеральном информационном фонде 47376-11);

• - мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

приведены в эксплуатационном документе.

Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 110⁷ Па

Приказ Росстандарта № 1339 от 29.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ТУ 4212-067-51453097-2015 «Преобразователи давления измерительные 2051. Технические условия»

Техническая документация изготовителя

«Rosemount Inc.», США

Адрес: 8200 Market Boulevard, Chanhassen, MN 55317-9687, USA

Адрес: 6021 Innovation Blvd, Shakopee, MN 55379, USA

Телефон: +1 800 999 9307, +1 952 906 8888

Факс: +1 800 952 949 7001

«Emerson Process Management GmbH & Co. OHG», Германия

Адрес: Argelsrieder Feld 3, Wessling, D-82234, Germany

Телефон: +49 8153 939 0

Факс: +49 8153 939 172

«Beijing Rosemount Far East Instrument Co., Ltd.», Китай

Адрес: Building No. 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, China

Телефон: +86 10 6428 2233

Факс: +86 10 6420 0619

«Emerson Asia Pacific Private Limited.», Республика Сингапур

Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore

Телефон: +65 6777 8211

Факс: +65 6777 0947

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15

ИНН 7448024720

Телефон: +7 (351) 799-51-52

Факс: +7 (351) 799-55-90

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15

ИНН 7448024720

Телефон: +7 (351) 799-51-52

Факс: +7 (351) 799-55-90

E-mail: info.metran@emerson.com

Web-сайт: www.metran.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон/факс: +7 (351) 232-04-01

Web-сайт: www.chelcsm.ru

E-mail: stand@chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении свидетельства об утверждении типа средства измерений № 73068 «Преобразователи давления измерительные 2051» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ПГ Метран» от 13 февраля 2020 г. № 74/СС,

приказываю:

• 1. Внести изменения в описание типа на преобразователи давления измерительные 2051, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74232-19, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа № 73068 «Преобразователи давления измерительные 2051», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 74232-19, в связи с добавлением в список изготовителей

АО «ПГ Метран» г. Челябинск и переименованием изготовителя с «Emerson Process Management Asia Pacific Pte Ltd», Республика Сингапур на «Emerson
