МИНИСТЕРСТВО ПРОМЬППЛГ.НПОГ-ГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_ 10 апреля 2020 г.                                                  723

Москва

О внесении изменений в описание типа на калибраторы многофункциональные и коммуникаторы BEAMEX МС6 (-R)

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ARTVIK 1пс» б/н, приказываю:

  • 1.   Внести изменения в описание типа на калибраторы многофункциональные и коммуникаторы BEAMEX МС6 (-R), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 52489-13, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководит!

    С.С. Голубев

ля Подлинник электронного документа, подписанного ЭП, I хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

к__________—__________/




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» апреля 2020 г. № 723

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) Назначение средства измерений

Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерений давления.

Описание средства измерений

Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) (далее -калибраторы) предназначены для поставок в Российскую Федерацию, а также другие страны СНГ, и имеют специальное исполнение (-R).

Калибраторы выполняются в различных модификациях:

- стандартное исполнение BEAMEX MC6 (-R);

- панельное исполнение BEAMEX WORKSTATION MC6 (-R) (далее - MC6WS (-R));

- взрывозащищённое исполнение BEAMEX MC6-Ex (-R) с Ex маркировкой 0ExiaIICT4Ga X.

Калибраторы применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:

- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов, а также различных преобразователей с цифровыми выходными сигналами по протоколам HART, Foundation Fieldbus H1, Profibus PA;

- приборов для измерения давления - датчиков давления с аналоговым и цифровым выходным сигналом, манометров, электропневматических и пневмоэлектрических преобразователей давления, а также различных реле;

- преобразователей сигналов термоэлектрических преобразователей и термопреобразователей сопротивления.

По конструктивному исполнению калибраторы являются малогабаритными переносными приборами с питанием от батареи аккумуляторов, или от сети через адаптер. На передней панели калибраторов расположен жидкокристаллический сенсорный цветной дисплей и клавиатура. На дисплее отображаются результаты измерений/воспроизведений, сведения о режиме работы калибратора, а также виртуальные кнопки для управления режимами калибратора. Каналы измерения (IN) и воспроизведения (OUT) сигналов силы и напряжения постоянного тока гальванически развязаны. Калибраторы имеют встроенный источник постоянного напряжения 24 В для питания токовой петли. Возможно подключение калибратора к персональному компьютеру через интерфейс USB. Режим коммуникатора предназначен для обмена данными между калибратором и СИ, которые поддерживают протокол(ы) полевых шин: HART, FOUNDATION Fieldbus H1 или Profibus РА.

Калибраторы имеют два независимых канала (R1, R2) для измерений сопротивления (сигналов термопреобразователей сопротивления) и два независимых канала (TC1, TC2) для измерения низкого напряжения (сигналов термоэлектрических преобразователей).

Лист № 2 Всего листов 15 С помощью высокоточных внутренних и/или внешних модулей измерения давления калибраторы могут измерять значения избыточного, абсолютного давления или разности давлений.

Фотографии общего вида калибраторов и места нанесения знаков поверки представлены на рисунках 1-3.

Место нанесения знака поверки

Приказ Росстандарта №723 от 10.04.2020, https://oei-analitika.ru

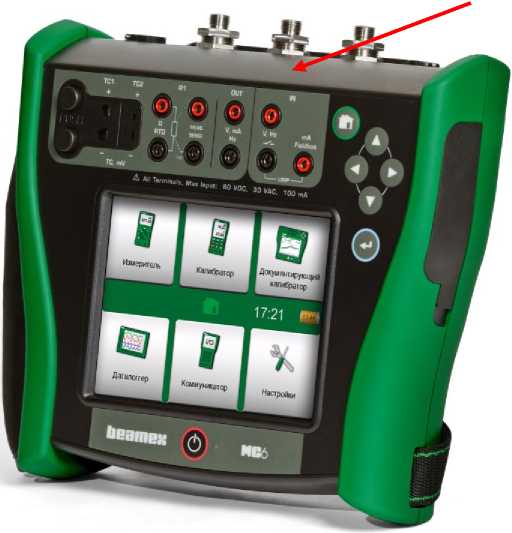

Рисунок 1 - Общий вид калибратора BEAMEX MC6 (-R) с указанием места нанесения знака поверки

Место нанесения знака поверки

Рисунок 2 - Общий вид калибратора BEAMEX MC6-Ex (-R) с указанием места нанесения знака поверки

Приказ Росстандарта №723 от 10.04.2020, https://oei-analitika.ru

7

Место нанесения знака поверки

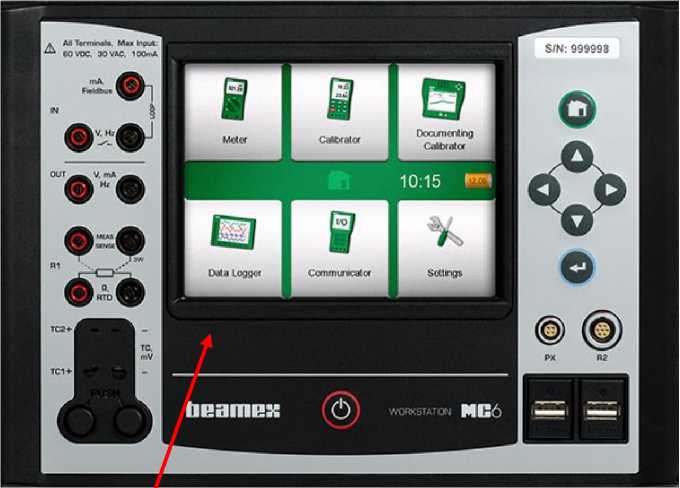

Рисунок 3 - Общий вид калибратора BEAMEX MC6WS (-R) с указанием места нанесения знака поверки

Пломбирование калибраторов не предусмотрено.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя калибраторов. Номер версии ПО доступен для просмотра на дисплее после включения калибратора и в меню «Настройки - О приборе».

В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибратора. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибратора.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значение

Модификация калибратора

MC6 (-R) MC6WS (-R)

MC6-Ex (-R)

Идентификационное наименование ПО

MC6

MC6-Ex

Номер версии (идентификационный номер ПО)

Версия ПО не ниже 1.00

Цифровой идентификатор ПО

Не используется

Метрологические и технические характеристики

Метрологические характеристики калибраторов представлены в таблицах 2 - 7.

Таблица 2 - Метрологические характеристики калибраторов при измерении электрических сигналов

Диапазон измеряемых сигналов и используемые клеммы калибратора

Разрешение

Пределы допускаемой погрешности1^

6 - относительная, Л - абсолютная

MC6 (-R) MC6WS (-R)

MC6-Ex (-R)

от -1 до +1 В 2) (ТС1, ТС2)

от -510 до +510 мВ 2) (ТС1, ТС2)

0,001 мВ

A=±(0,00007^X+4 мкВ)

от -1 до +1 В 3) (IN)

от -500 до +500 мВ 3)

(IN)

0,001 мВ

A=±(0,00006^X+5 мкВ)

от 1 до 60 В 3) (IN)

от -30,3 до -0,5 В и от 0,5 до +30,3 В 3)

(IN)

0,01 мВ

A=±(0,00006^X+0,25 мВ)

от - 25 до +25 мА 4) (IN)

0,0001 мА

A=±(0,0001-X+1 мкА)

от -100 до -25 мА и от +25 до +100 мА 4) (IN)

0,001 мА

A=±(0,0001-X+1 мкА)

от 0 до 100 Ом (R1, R2)

0,001 Ом

Л=±6 мОм 5)

от 100 до 110 Ом (R1, R2)

0,001 Ом

6=±0,006 % 5)

от 110 до 150 Ом (R1, R2)

0,001 Ом

6=±0,007 % 5)

от 150 до 300 Ом (R1, R2)

0,001 Ом

6=±0,008 % 5)

от 300 до 400 Ом (R1, R2)

0,001 Ом

6=±0,009 % 5)

от 400 до 4040 Ом (R1, R2)

0,01 Ом

A=±(0,00015^X+12 мОм) 5)

Примечания:

  • 1) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год;

X - модуль номинального текущего значения сигнала измеряемого параметра.

  • 2) Rbx > 10 МОм.

  • 3) Rbx > 2 МОм (Rbx > 1 МОм для MC6-Ex (-R)).

  • 4) Rbx < 10 Ом.

Электрические параметры встроенного источника питания петли:

для MC6 (-R), MC6WS (-R) 24 В ± 5%; какс=55 мА;

для MC6-Ex (-R)

  • - при измерении тока (IN) от 10,8 до 20,9 В; !макс=50 мА (!макс=25 мА для FF/PA); (выходное сопротивление для клемм «мА» и «FF/PA» Rebix=130 Ом; выходное сопротивление для клемм «HART» RBbix=260 Ом);

  • - при генерировании тока (OUT) 9 В при 1 мА, 6 В при 20 мА.

Напряжение внешнего источника питания петли:

для MC6 (-R), MC6WS (-R), не более 60 В; для MC6-Ex (-R), не более 30 В.

  • 5) Для 4-х проводного подключения. Для 3-х проводного подключения к значениям пределов допускаемой погрешности, указанным в таблице 2, добавляется 10 мОм (13,5 мОм для MC6-Ex (-R)).

Таблица 3 - Метрологические характеристики калибраторов при генерировании / воспроизведении электрических сигналов

Диапазон воспроизводимых сигналов и используемые клеммы калибратора

Разрешение

Пределы допускаемой погрешности1), Д - абсолютная

MC6 (-R)

MC6WS (-R)

MC6-Ex (-R)

от -1 до +1 В 2) (ТС1)

от -500 до +500 мВ 5) (ТС1)

0,001 мВ

Д=±(0,00007^Х+4 мкВ)

от -3 до +10/+24 В 3) (OUT)

от -1,5 до +10,5 В 5) (OUT)

0,01 мВ

0,1 мВ(для диапазона от -3 до +24 В)

Д=±(0,00007^Х+0,1 мВ)

от 0 до 25 мА 4)

(OUT)

от 0 до 25 мА 6,7)

(OUT)

0,0001 мА

Д=±(0,0001-Х+1 мкА)

от 25 до 55 мА 4) (OUT)

-

0,001 мА

Д=±(0,0001-Х+2 мкА)

от 0 до 100 Ом (R1)

0,001 Ом

Д=±20 мОм

от 100 до 400 Ом (R1)

0,001 Ом

Д=±(0,0001-Х+10 мОм)

от 400 до 4000 Ом (R1)

0,01 Ом

Д=±(0,00015^Х+20 мОм)

Примечания:

  • 1) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год;

X - модуль номинального текущего значения сигнала генерируемого/воспроизводимого параметра.

  • 2) 1макс = 5 мА.

  • 3) 1макс = 10 мА.

  • 4) R^i? < 1140 Ом (20 мА), 450 Ом (50 мА).

  • 5) 1макс = 1 мА.

  • 6) Киа|р < 300 Ом (20 мА).

  • 7) Напряжение встроенного источника питания петли: 9 В при 1 мА, 6 В при 20 мА.

Лист № 7 Всего листов 15 Таблица 4 - Метрологические характеристики калибраторов при измерении 1) и генерировании / воспроизведении2) частотных электрических сигналов

Диапазон

Разрешение

Пределы допускаемой погрешности3^ A - абсолютная

Измерения

Генерирования/ воспроизведения

от 0,0028 до 0,5 Гц

от 0,0005 до 0,5 Гц

0,000001 Гц

A=±(0,00002-F+0,000002 Гц)

от 0,5 до 5 Гц

0,00001 Гц

Д=±(0,00002Т+0,00002 Гц)

от 5 до 50 Гц

0,0001 Гц

A=±(0,00002-F+0,0002 Гц)

от 50 до 500 Гц

0,001 Гц

A=±(0,00002-F+0,002 Гц)

от 500 до 5000 Гц

от 500 до 5000 Гц (от 500 до 3000 Гц - для модификации MC6-Ex(-R))

0,01 Гц

A=±(0,00002-F+0,02 Гц)

от 5000 до 50000 Гц

-

0,1 Гц

A=±(0,00002-F+0,2 Гц)

Примечания:

  • 1) Rbk > 1 МОм (Rbk = 115 кОм для MC6-Ex (-R));

минимальная амплитуда сигнала: 1 В (<10 кГц), 1,2 В (от 10 до 50 кГц); сухой контакт 1 В, контакт под напряжением от минус 1 до 14 В.

  • 2) 1макс=10 мА (1макс = 1мА для MC6-Ex (-R));

амплитуда сигнала (форма сигнала - прямоугольная положительная) Un-n , В

  • - для MC6 (-R), MC6WS (-R)                                           от 0 до 24;

  • - для MC6-Ex (-R)                                                   от 0,0 до 10,5;

амплитуда сигнала (форма сигнала — прямоугольная симметричная) Uh-и, В

  • - для MC6 (-R), MC6WS (-R)                                            от 0 до 6;

  • - для MC6-Ex (-R)                                                        от 0 до 4.

  • 3) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год;

F - текущее номинальное значение измеряемой или генерируемой/ воспроизводимой частоты.

Таблица 5 - Метрологические характеристики калибраторов при измерении (R1, R2) и

воспроизведении (R

) сигналов термопреобразователей сопротивления

Тип

Диапазон,

°С

Пределы допускаемой погрешности5) (измерение), 6 - относительная, A - абсолютная

Пределы допускаемой погрешности5) (воспроизведение), A - абсолютная

1

2

3

4

50П

(Pt50 а385) 1) 2) 3)

от -200 до +270

A=±0,03 °С

A=±0,11 °С

от +270 до +850

6=±0,012 %

Д=±(0,00015Твос+0,11 °С)

100П

(Pt100 а385) 1) 2) 3)

от -200 до 0

A=±0,015 °С

A=±0,05 °С

от 0 до +850

Д=±(0,00012Тизм+0,015 °С)

Д=±(0,00014Твос+0,05 °С)

200П

(Pt200 а385) 1) 2) 3)

от -200 до -80

A=±0,01 °С

A=±0,025 °С

от -80 до 0

A=±0,02 °С

A=±0,035 °С

от 0 до +260

Д=±(0,00012Тизм+0,02 °С)

A=±(0,00011Твос+0,04 °С)

от +260 до +850

Д=±(0,0002Тизм+0,045 °С)

Д=±(0,0002Твос+0,06 °С)

400П

(Pt400 а385) 1) 2) 3)

от -200 до -100

A=±0,01 °С

A=±0,015 °С

от -100 до 0

A=±0,02 °С

A=±0,03 °С

от 0 до +850

Д=±(0,00019Тизм+0,045 °С)

Д=±(0,00019Твос+0,05 °С)

1

2

3

4

500П

от -200 до -120

Д=±0,01 °С

Д=±0,015 °С

(Pt500 а385) П 2) 3)

от -120до -50

Д=±0,02 °С

Д=±0,025 °С

(500П а391-06) 3)

от -50 до 0

Д=±0,045 °С

Д=±0,05 °С

от 0 до +850

Д=±(0,00019^Тизм+0,045 °С)

Д=±(0,00019-Тмс+0,05 °С)

1000П

от -200 до -150

Д=±0,008 °С

Д=±0,011 °С

(Pt1000 а385) 1) 2) 3)

от -150 до -50

Д=±0,031 °С

Д=±0,035 °С

(1000П а.391-06) 3)

от -50 до 0

Д=±0,041 °С

Д=±0,043 °С

от 0 до +850

Д=± (0,00019-Тизм+0,041 °С)

Д=±(0,00019^Твос+0,043 °С)

50П

от -200 до 0

Д=±0,03 °С

-

(50П а391) 1) 2)

от -200 до +270

-

Д=±0,11 °С

от 0 до +1100

Д=±(0,0001-Тизм+0,03 °С)

-

от +270 до +1100

-

Д=±(0,00017^Твос+0,065 °С)

50П

от -200 до +50

Д=±0,03 °С

-

(50П а391-06) 3)

от -200 до +270

-

Д=±0,11 °С

от +50 до +850

Д=±(0,0001-Тизм+0,025 °С)

-

от +270 до +850

-

Д=±(0,00015^Твос+0,073 °С)

100П

от -200 до 0

Д=±0,015 °С

Д=±0,05 °С

(100П а391) 1) 2)

от 0 до +850

Д=±(0,00013 -Тизм+0,015 °С)

Д=±(0,00014-Тмс+0,05 °С)

св. 850 до 1100

Д=±(0,00025^Тизм+0,03 °С)

Д=±(0,00027^Твос+0,04 °С)

100П

от -200 до 0

Д=±0,015 °С

Д=±0,05 °С

(100П а391-06) 3)

от 0 до +850

Д=±(0,00012^Тизм+0,015 °С)

Д=±(0,00014^Твос+0,05 °С)

50М

(50М а428) 1) 2)

от -200 до +200

Д=±0,030 °С

Д=±0,098 °С

50М

(50М а428-06) 3)

от -180 до +200

Д=±0,029 °С

Д=±0,094 °С

100М

от -200 до 0

Д=±0,015 °С

Д=±0,049 °С

(100М а428) 1) 2)

от 0 до +200

Д=±(0,00012^Тизм+0,015 °С)

Д=±(0,00009^Твос+0,049 °С)

100М

от -180 до 0

Д=±0,015 °С

Д=±0,047 °С

(100М а428-06) 3)

от 0 до +200

Д=±(0,00012^Тизм+0,015 °С)

Д=±(0,0001^Твос+0,047 °С)

50М

(50М а426) 1)

от -50 до +200

Д=±0,029 °С

Д=±0,094 °С

100М

от -50 до 0

Д=±0,015 °С

Д=±0,047 °С

(100М а426) 1)

от 0 до +200

Д=±(0,00012^Тизм+0,015 °С)

Д=±(0,0001^Твос+0,047 °С)

100H

от -60до 0

Д=±0,013 °С

Д=±0,043 °С

(100Н а617) 1) 2) 3)

от 0 до +180

Д=±(0,00007^Тизм+0,013 °С)

46П

от -200 до 0

Д=±0,033 °С

-

(46П а391) 4)

от -200 до +300

-

Д=±0,12 °С

от 0 до +650

Д=±(0,00008^Тизм+0,033 °С)

-

от +300 до +650

-

Д=±(0,00015^Твос+0,075 °С)

1

2

3

4

53М

(53М а426) 4)

от -50 до +200

Д=±0,027 °С

Д=±0,089 °С

Примечания:

Разрешение для всех типов термопреобразователей сопротивления: 0,001 °С.

  • 1) МПТШ-68 (ГОСТ 6651-84).

  • 2) МТШ-90 (ГОСТ 6651-94).

  • 3) МТШ-90 (ГОСТ Р 8.625-2006, ГОСТ 6651-2009).

  • 4) МПТШ-68 (ГОСТ 6651-78: гр.21,23).

  • 5) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год для 4-х проводного подключения. Для 3-х проводного подключения к значениям пределов допускаемой погрешности, указанным в таблице, добавляется 10 мОм (13,5 мОм для MC6-Ex (-R)). Тизм - текущее номинальное значение измеряемой температуры, °С;

Твос - текущее номинальное значение воспроизводимой температуры, °С;

Значение силы измерительного тока, пульсирующего в обоих направлениях, при измерении сигналов термопреобразователей сопротивления 1изм, мА

  • - для MC6 (-R), MC6WS (-R)

  • - для диапазона измерений от 0 до 500 Ом                                1;

  • - для диапазона измерений свыше 500 Ом                              0,2;

  • - для MC6-Ex (-R)                                                             0,2;

Значение силы тока, при воспроизведении сигналов термопреобразователей сопротивления, (при значении воспроизводимого сопротивления от 0 до 650 Ом), 1нагр, мА, не более

  • - для MC6 (-R), MC6WS (-R)                                                 5;

  • - для MC6-Ex (-R)                                                            2;

Значение напряжения, при воспроизведении сигналов термопреобразователей сопротивления (при значении воспроизводимого сопротивления от 650 до 4000 Ом), Ьагрсим, В, не более

  • - для MC6 (-R), MC6WS (-R)                                               3,25;

  • - для MC6-Ex (-R)                                                               1.

Таблица 6 - Метрологические характеристики калибраторов при измерении (ТС1, ТС2) и воспроизведении (ТС1) сигналов термоэлектрических преобразователей

Тип

Диапазон, °С

Пределы допускаемой погрешности3) (измерение, воспроизведение), 6 - относительная, Д - абсолютная

1

2

3

ПР (В) 1) 2)

от 0 до +200

Д=±(0,00007-и+4 мкВ)

от +200 до +500

Д=±2,0 °С

от +500 до +800

Д=±0,8 °С

от +800 до +1820

Д=±0,5 °С

ПП (R) 1) 2)

от -50 до 0

Д=±1,0 °С

от 0 до +150

Д=±0,7 °С

от 150 до +400

Д=±0,45 °С

от 400 до +1768

Д=±0,4 °С

ПП (S) 1) 2)

от -50 до 0

Д=±0,9 °С

от 0 до +100

Д=±0,7 °С

от +100 до +300

Д=±0,55 °С

от +300 до +1768

Д=±0,45 °С

ХА(К) 1) 2)

от -270 до -200

Д=±(0,00007-и+4 мкВ)

от -200 до 0

Д=±(0,001-Т+0,1 °С)

от 0 до +1000

Д=±(0,00007-Т+0,1 °С)

от +1000 до +1372

6=±0,017 %

1

2

3

ХК(Е) п 2)

от -270 до-200

Д=±(0,00007-и+4 мкВ)

от -200 до 0

Д=±(0,0006-Т+0,07 ОС)

от 0 до +1000

Д=±(0,00005-Т+0,07 ОС)

МК(Т) 1) 2)

от -270 до -200

Д=±(0,00007-и+4 мкВ)

от -200 до 0

Д=±(0,001-Т+0,1 ОС)

от 0 до 400

Д=±0,1 ОС

ЖК(1) п 2)

от -210 до -200

Д=±(0,00007-и+4 мкВ)

от -200 до 0

Д=±(0,0006-Т+0,08 ОС)

от 0 до +1200

Д=±(0,00006-Т+0,08 ОС)

hh(N) п 2)

от -270 до -200

Д=±(0,00007-и+4 мкВ)

от -200 до -100

6=±0,2 %

от -100 до 0

Д=±(0,0005-Т+0,15 ОС)

от 0 до +800

Д=±0,15 ОС

от +800 до +1300

Д=±(0,0001-Т+0,07 ОС)

U 1)

от -200 до 0

Д=±(0,0007-Т+0,1 ОС)

от 0 до +600

Д=±0,1 ОС

L 1)

от -200 до 0

Д=±(0,0004-Т+0,08 ОС)

от 0 до +900

Д=±(0,00005-Т+0,08 ОС)

XK(L) п 2)

от -200 до 0

Д=±(0,00052-Т+0,07 ОС)

от 0 до +380

Д=±0,07 ос

от +380 до +800

Д=±(0,00008-Т+0,04 ОС)

ВР(А)-1 п 2)

от 0 до +300

Д=±(-0,00023-Т+0,33 ОС)

от +300 до +1500

Д=±(0,00014-Т+0,22 ОС)

от +1500 до +2500

Д=±(0,00039-Т-0,15 ОС)

Примечания:

Разрешение для всех типов термоэлектрических преобразователей: 0,01 °С.

  • 1) МПТШ-68 (ГОСТ 3044-84, ГОСТ Р 50431-92, МЭК 584-1-77).

  • 2) МТШ-90 (ГОСТ Р 8.585 - 2001).

  • 3) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год, не включая погрешность канала компенсации температуры холодного спая.

T - модуль текущего номинального значения измеряемой или воспроизводимой температуры, °С;

U - модуль текущего номинального значения напряжения, соответствующего измеряемой или воспроизводимой температуре согласно 1) и 2), мкВ.

Таблица 7 - Метрологические характеристики калибраторов при автоматической компенсации температуры холодного спая термоэлектрических преобразователей (ТС1, ТС2)

Диапазон компенсации, ос

Пределы допускаемой погрешности при температуре окружающей среды от +15 до +35 ОС*, Д - абсолютная

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от -10 до +15 и от +35 до верхнего предела диапазона рабочих условий, Д - абсолютная

MC6 (-R)

MC6WS (-R)

MC6-Ex (-R)

от -10 до +45

от -10 до +50

Д=±0,15 °C

Д=±0,005 °C на 1 °C

Примечание - * Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год.

Таблица 8 - Метрологические характеристики калибраторов при измерении давления

MC6 (-R)

MC6WS (-R)

MC6-Ex (-R)

Диапазон измерений

(D) 1)

Пределы допускаемой погрешности 2), Y - приведённая, Д - абсолютная

Внутренн ие/ панельны е модули

Внешние модули

Внутренние модули

Внешние модули

МПИ

6 месяцев 3)

МПИ

12 месяцев

1

2

3

4

5

6

7

PB

EXTB

PB-Ex

EXTB-IS

от 70 до

120 кПа абс

Д=±0,03 кПа

Д=±0,05 кПа

P10mD

EXT10mD

P10mD-Ex

EXT10mD-IS

от -1 до +1 кПа разн

Д=±(0,0006X+

0,00035D)

Д=±(0,0010X+

0,0005 -D)

P100m

EXT100m

P100m-Ex

EXT100m-IS

от 0 до

10 кПа

Д=±(0,00015X+

0,00017V)

Д=±(0,00025X+

0,00025V)

P250mC

EXT250mC

-

EXT250mC-IS

от -25 до

+25 кПа

Д=±(0,00015^+

0,00017V)

Д=±(0,00025X+

0,00025V)

P400mC

EXT400mC

P400mC-Ex

EXT400mC-IS

от -40 до

+40 кПа

Д=±(0,00015^+

0,00015V)

Д= ±(0,00025X+

0,0002V)

P630mC

EXT630mC

-

EXT630mC-IS

от -63 до

+63 кПа

Д=±(0,00015^+

0,00015V)

Д=±(0,00025X+ 0, 0002V)

P1C

EXT1C

P1C-Ex

EXT1C-IS

от -100 до

+100 кПа

Д=±(0,00015^+

0,0001V)

Д=±(0,00025X+

0,00015V)

P1,6C

EXT1,6C

-

EXT1,6C-IS

от -100 до

+160 кПа

Д=±(0,00015^+

0,0001V)

Д=±(0,00025X+

0,00015V)

P2C

EXT2C

P2C-Ex

EXT2C-IS

от -100 до

+200 кПа

Д=±(0,00015^+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P2,5C

EXT2,5C

-

EXT2,5C-IS

от -100 до

+250 кПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P4C

EXT4C

-

EXT4C-IS

от -100 до

+400 кПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P6C

EXT6C

P6C-Ex

EXT6C-IS

от -100 до

+600 кПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001V)

P10C

EXT10C

-

EXT10C-IS

от -100 до +1000 кПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P16C

EXT16C

-

EXT16C-IS

от -100 до

1600 кПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P20C

EXT20C

P20C-Ex

EXT20C-IS

от -100 до +2000 кПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P25

EXT25

-

EXT25-IS

от 0 до +2500 кПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P40

EXT40

-

EXT40-IS

от 0 до

4 МПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P60

EXT60

P60-Ex

EXT60-IS

от 0 до

6 МПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

P100

EXT100

P100-Ex

EXT100-IS

от 0 до

10 МПа

Д=±(0,00015X+

0,00007V)

Д=±(0,00025X+

0,0001 V)

1

2

3

4

5

6

7

P160

EXT160

P160-Ex

EXT160-IS

от 0 до

16 МПа

A=±(0,00015^X+

0,00007М)

A=±(0,00025^X+

0,0001 V)

P2504)

EXT250

-

EXT250-IS

от 0 до

25 МПа

A=±(0,00015^X+

0,0001 V)

A=±(0,00025^X+

0,00015 M)

P4004)

EXT400

-

EXT400-IS

от 0 до

40 МПа

A=±(0,00015^X+

0,0001 V)

A=±(0,00025^X+

0,00015M)

P6004)

EXT600

-

EXT600-IS

от 0 до

60 МПа

A=±(0,00015^X+

0,0001 V)

A=±(0,00025^X+

0,00015M)

-

EXT1000

-

EXT1000-IS

от 0 до

100 МПа

A=±(0,00015^X+

0,0001 V)

A=±(0,00025^X+

0,00015M)

-

EXT200mC-s

-

EXT200mC-s-

IS

от -20 до

+20 кПа

A=±(0,0003^X+

0,0003 V)

A=±(0,0005^X+

0,0005 V)

-

EXT2C-S

-

EXT2C-s-IS

от -100 до

+200 кПа

Y0,035 %

от V

Y0,05 %

от V

-

EXT20C-S

-

EXT20C-s-IS

от -100 до +2000 кПа

Y0,035 %

от V

Y0,05 %

от V

-

EXT160-S

-

EXT160-s-IS

от 0 до

16 МПа

Y0,035 %

от V

Y0,05 %

от V

Примечания:

МПИ - интервал между поверками.

X - модуль текущего номинального значения измеряемого давления, в единицах измерения D. V - верхний предел диапазона измерений давления, в единицах измерения D.

  • 1) При наличии внутренних барометрических модулей РВ или PB-Ex любой модуль давления может измерять как избыточное, так и абсолютное давление.

  • 2) Включая нелинейность, гистерезис, повторяемость и дрейф при температуре от 15 до 35 °С;

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от - 10 до +15 и от +35 до верхнего предела диапазона рабочих условий применения (при измерении давления (таблица 8)):

-для внутренних и внешних модулей, кроме P10mD (-Ex) и EXT10mD (-Ex), относительная, % на 1 °C, (5доп)

±0,001;

- для модулей P10mD (-Ex) и EXT10mD (-Ex), приведенная, %(от диапазона) на 1 °C, ^доп)                                                                                ±0,002.

  • 3) МПИ 6 месяцев - только для внешних модулей.

  • 4) - только панельные.

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

MC6 (-R)

MC6WS (-R)

MC6-Ex (-R)

1

2

3

4

Рабочие условия:

  • - температура окружающего воздуха, °С

  • - относительная влажность, % без конденсации

  • - атмосферное давление, кПа

от -10 до +45 до 80 от 66,0 до 106,7

от -10 до +50 до 80 от 66,0 до 106,7

Температура транспортирования и хранения, °С

от -20 до +60

Параметры аккумуляторной батареи:

  • - тип аккумуляторной батареи

  • - емкость аккумуляторной батареи

Li-PO

4200 мАч

NiMh 4500 мАч

П Продолжение таблицы 9

1

2

3

4

Адаптер питания/ зарядное устройство

- наименование

BC15

BC15Ex

- напряжение входного переменного тока, В

от 100 до 240

от 100 до 240

- частота входного переменного тока, Гц

от 50 до 60

от 50 до 60

- напряжение выходного постоянного тока, В

15

15

Защита от пыли и влаги

IP65

IP20

IP65

Габаритные размеры, мм, не более

- длина

200

305

207

- ширина

230

250

231

- высота

70

200

80

Масса, кг, не более

2,0

5,8

2,9

Интерфейс

2 х USB A,

1 x USB B,

1 x RJ45

1 х USB A,

1 x USB B

Параметры измерения/воспроизведения количества импульсов:

- диапазон измерения/воспроизведения

количества импульсов

- разрешение

от 0 до 999999 импульсов

1 импульс

-    частота    измерения/воспроизведения

от 0,0005 до 10000,0

от 0,0005 до

количества импульсов, Гц

3000,00

Знак утверждения типа

наносится на калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) методом наклейки на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) с предустановленными по заказу внутренними модулями давления

Модель определяется заказом

1 шт.

У становленный аккумулятор и внешнее зарядное устройство

-

1 шт.

Комплект контрольных проводов, кабель USB

-

1 шт.

Кабель с разъемом LEMO для подключения к каналу R2 (по заказу)

-

-

Мягкий кейс и/или чехол для аксессуаров (по заказу)

-

-

Руководство по эксплуатации на русском языке

-

1 экз.

Внешние модули давления с соединительными кабелями (по заказу)

-

-

Ручные воздушные и гидравлические насосы со шлангами и фитингами (по заказу)

-

-

Программное обеспечение (по заказу)

-

-

«Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R). Методика поверки» с Изменением №1

МП 52489-13

1 экз.

Поверка

осуществляется по документу МП 52489-13 «Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R). Методика поверки» с Изменением № 1, разработанному и утвержденному ФГУП «ВНИИМС» 27 августа 2018 г.

Основные средства поверки:

мультиметр 3458A, регистрационный номер в Федеральном информационном фонде (Госреестр) № 25900-03;

магазин сопротивлений измерительный МСР-60М, Госреестр № 2751-71;

калибратор многофункциональный 5720А, Госреестр № 52495-13; генератор сигналов произвольной формы 33220А, Госреестр № 32993-06;

частотомер электронно-счетный 53131А, Госреестр № 26211-03; частотомер электронно-счетный Ч3-63/1, Госреестр №9084-90;

термометр лабораторный электронный ЛТ-300, Госреестр № 61806-15;

манометр абсолютного давления МПАК - 15 (кл.т. 0,01), Госреестр № 24971-03; мановакууметр грузопоршневой МВП - 2,5 (кл.т. 0,05), Госреестр № 1652-99; манометры грузопоршневые (кл.т. 0, 01 - 0,02): МП - 2,5, МП - 6, МП - 60, МП - 600, МП - 2500, Госреестр № 58794-14;

микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250, Госреестр № 22995-02;

задатчики давления Воздух-1600, Госреестр № 12143-04.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.

Знак поверки наносится на калибраторы в соответствии с рисунком 2.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным и коммуникаторам ВЕАМЕХ МС6 (-R)

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта № 146 от 15.02.2016 г. « Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом от 29.06.2018 г. № 1339

Государственная поверочная схема для средств измерений абсолютного давления, утвержденная Приказом от 06.12.2019 г. № 2900

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па

Техническая документация фирмы-изготовителя

Изготовитель

Фирма BEAMEX OY AB, Финляндия

Адрес: RISTISUONRAITTI 10, FI-68600 PIETARSAARI, Finland

Телефон: +358-10-550-5000

Web-сайт: www.beamex.com

E-mail: info@beamex.com

Заявитель

Фирма «Artvik, Inc.», США

Адрес: 30 East, 20th Street, Suite 401, New York, NY 10003, USA

Телефон: 1(212) 569 5014

Факс: 1(212) 569 5017

E-mail: artvikinc@artvik.com

Головное отделение «Artvik, Inc.» в странах СНГ и Балтии: Общество с ограниченной ответственностью «АРТВИК Р» (ООО «АРТВИК Р»)

Адрес: 125315, Россия, г. Москва, Часовая ул., 30

Телефон: (495) 956 7079

Факс: (495) 956 7078

E-mail: artvik-r@artvik.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

«10» апреля 2020 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
