УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2025 г. № 612

Регистрационный № 83056-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества на ПСП «Покровка» АО «Оренбургнефть»

Назначение средства измерений

Система измерений количества и показателей качества на ПСП «Покровка» АО «Оренбургнефть» (далее по тексту - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением турбинных преобразователей расхода и преобразователей плотности, выходные сигналы которых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы с заводским номером 249, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

СИКН включает в себя: блок измерительных линий, блок измерений показателей качества нефти, трубопоршневую поверочную установку, узел регулирования давления, блок подключения передвижной поверочной установки, систему обработки информации.

В составе СИКН применены следующие средства измерений утвержденных типов:

- преобразователи расхода жидкости турбинные MVTM Dy 6”, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее по тексту - рег.) № 16128-10;

• - преобразователи давления измерительные 3051, рег. №№ 14061-99; 14061-04; 14061-10;

• - датчики давления Метран-100, рег. № 22235-08;

• - датчики давления Метран-150, рег. № 32854-08;

• - преобразователи измерительные 244 к датчикам температуры, рег. № 14684-00;

• - преобразователи измерительные 248, рег. № 28034-05;

• - преобразователи измерительные 644, рег. №№ 14683-04; 14683-09;

• - термопреобразователи сопротивления платиновые серии 65, рег. №№ 22257-01; 22257-05;

• - преобразователи плотности жидкости измерительные модели 7835, рег. № 15644-06;

• - влагомеры поточные модели L, рег. №№ 25603-03; 46359-11;

• - счетчик нефти турбинный МИГ, рег. № 26776-08;

- преобразователи плотности и вязкости жидкости измерительные (мод. 7829), рег. № 15642-06;

- комплекс измерительно-вычислительный «ИМЦ-03» (далее рег. № 19240-11;

- установка поверочная трубопоршневая двунаправленная OGSB, рег. № 44252-10; -термометры и манометры для местной индикации и контроля температуры и давления.

Вспомогательные устройства и технические средства:

- автоматизированное рабочее место (далее - АРМ) оператора;

- автоматические пробоотборники;

- фильтры тонкой очистки;

- запорная и регулирующая арматура с устройствами контроля протечек. Допускается применение следующих СИ, находящихся на хранении/в резерве:

- датчик давления «Метран-150», рег. №№ 32854-09, 32854-13;

- влагомер поточный модели L, рег. № 56767-14;

- влагомер нефти поточный УДВН-1пм, рег. № 14557-15;

- влагомер нефти поточный ВСН-АТ, рег. № 86284-22;

- преобразователь расхода турбинный МИГ-М, рег. № 65199-16;

- преобразователь плотности и расхода CDM, рег. № 63515-16;

- преобразователь измерительный Rosemount 644, рег. № 56381-14;

- датчик температуры Rosemount 644, рег. № 63889-16;

- преобразователь давления измерительный 3051, рег. № 14061-15;

- датчик температуры Rosemount 248, рег. № 49085-12;

- преобразователь измерительный Rosemount 248, рег. № 53265-13;

- преобразователь измерительный 244Е, рег. № 14684-06;

- термопреобразователи прецизионные ПТ 0304-ВТ, рег. № 77963-20;

- преобразователи измерительные 248, рег. № 28034-04.

Заводской номер СИКН нанесен лазерной гравировкой на маркировочную табличку, закрепленную на стене помещения СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

Пломбирование СИКН не предусмотрено.

Общий вид СИКН и место нанесения заводского номера показаны на рисунке 1.

Маркировочная

табличка

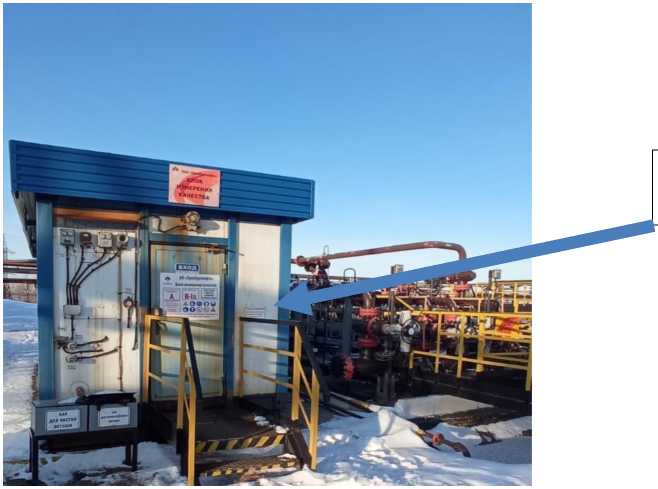

Рисунок 1 - Общий вид СИКН и место нанесения заводского номера на маркировочной табличке

Программное обеспечение

Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН.

Метрологические характеристики СИКН нормированы с учетом влияния ПО. Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Метрологические и показатели точности и в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 4.

Таблица 4 - Комплектность СИКН

Сведения о методиках (методах) измерений

приведены в инструкции «Инструкция. ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №249 на ПСП «Покровка АО «Оренбургнефть» (свидетельство об аттестации методики измерений № 1168-RA.RU.311735-2021). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2022.42115.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть»)

ИНН 5612002469

Юридический адрес: 461046, Оренбургская обл., г. Бузулук, ул. Магистральная, д. 2

Телефон: +7 (35342) 73-670, +7 (35342) 73-317

Факс: +7 (35342) 73-201

E-mail: orenburgneft@rosneft.ru

Изготовитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24 Телефон: +7 (347) 279-88-99

Факс: 8-800-700-78-68

E-mail: nefteavtomatika@nefteavtomatika.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2025 г. № 612

Регистрационный № 82562-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии многофункциональные ТЕ1000

Назначение средства измерений

Счетчики предназначены для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления, измерения параметров сети, измерения параметров качества электричества (отклонение частоты и напряжения, провалы напряжения и перенапряжения) в однофазных сетях переменного тока.

Описание средства измерений

Принцип действия счетчиков электрической энергии многофункциональных ТЕ1000 основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов производится по следующим формулам:

n-1

Eli² i=0

, n где   Ui, Ii - выборки мгновенных значений напряжения и тока;

n - число выборок за период сети.

По измеренным за период сети значениям активной и реактивной мощности прямого и обратного направления формируются импульсы телеметрии на конфигурируемом испытательном выходе счётчика. Сформированные импульсы подсчитываются МК и сохраняются в регистрах текущих значений энергии и профиля мощности до свершения события. По свершению события, текущие значения энергии добавляются в соответствующие энергонезависимые регистры учета энергии и профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля.

Функциональные возможности

Счетчики имеют второй датчик тока в нулевом проводе и обеспечивают:

• -  многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии по датчику тока в фазном или нулевом проводах или по датчику тока, который, фиксирует большие показания активной мощности;

• -  ведение четырехканального массива профиля мощности нагрузки с программируемым временем интегрирования;

• -  ведение многоканального профиля параметров с программируем временем интегрирования;

• -  измерение параметров однофазной сети и параметров качества электрической энергии;

• -  ведение журналов событий.

Счётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики имеют интерфейсы связи, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики внутренней установки, в том числе с установкой на DIN-рейку, предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 70 °С. Счетчики наружной установки имеют расщепленную архитектуру, предназначены для работы в диапазоне температур от минус 40 до плюс 70 °С, не чувствительны к воздействию солнечной радиации, инея и росы.

Варианты исполнения

В модельный ряд счетчиков серии ТЕ1000 входят счетчики, отличающиеся наличием реле управления нагрузкой, наличием второго датчика тока, наличием радиомодема, способом установки (внутри или снаружи помещений, на DIN-рейку), типом встраиваемого интерфейсного модуля (для счетчиков наружной установки) и типом установленного дополнительного интерфейсного модуля (для счетчиков внутренней установки). Варианты исполнения счетчиков приведены в таблице 1. Варианты исполнения встроенного интерфейсного модуля приведены в таблице 2. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 3. Счётчики всех вариантов исполнения имеют оптический интерфейс.

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять: из наименования счетчика, условного обозначения варианта исполнения счетчика и номера технических условий.

Пример записи счётчика - «Счётчик электрической энергии многофункциональный TE1000.XX.YY.ZZ ФРДС.411152.006ТУ»,

где XX - условное обозначение варианта исполнения счётчика в соответствии с таблицей 1,

YY - условное обозначение варианта исполнения встраиваемого интерфейсного модуля в счетчики наружной установки (таблица 2),

ZZ - условного обозначения дополнительного варианта исполнения интерфейсного модуля для счетчиков внутренней установки (таблица 3).

Пример записи счётчика - «Счётчик электрической энергии многофункциональный ТЕ1000.03.00.00 ФРДС.411152.006ТУ».

Таблица 1 -

исполнения счетчиков

Таблица 2 - Типы

инт

таблицы 2

Счётчики наружной установки вариантов исполнения 40-41 (таблица 1) должны поставляться с терминалами в трех вариантах исполнения, что в явном виде указывается при заказе:

• - ТЕ121.01 с питанием от сети переменного тока и с резервным питанием от двух

алкалиновых батарей или двух аккумуляторов типоразмера ААА;

• - ТЕ121.01/1 без источника сетевого электропитания и с питанием только от двух

алкалиновых батарей или двух аккумуляторов типоразмера ААА;

• - ТЕ121.03 с питанием только от двух алкалиновых батарей или двух

аккумуляторов типоразмера ААА или через разъем USB типа C.

Примеры записи счётчика

• 1 «Счётчик электрической энергии многофункциональный

ФРДС.411152.006ТУ с терминалом ТЕ121.01»;

• 2 «Счётчик   электрической   энергии   многофункциональный

ФРДС.411152.006ТУ с терминалом ТЕ121.01/1»;

• 3 «Счётчик   электрической   энергии   многофункциональный

ФРДС.411152.006ТУ без терминала».

Счетчики всех вариантов исполнения работают как 4-х квадрантные измерители (четыре канала учета) активной и реактивной энергии и мощности прямого и обратного направления, имеют идентичные метрологические характеристики и единое программное обеспечение. Счетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• - активную энергию прямого и обратного направления, как активную энергию

прямого направления (учет по модулю);

• - реактивную энергию первого и третьего квадранта, как реактивную энергию

прямого направления (индуктивная нагрузка);

• - реактивную энергию четвертого и второго квадранта, как реактивную энергию

обратного направления (емкостная нагрузка).

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет активной энергии и реактивной энергии прямого и обратного направления (четыре канала учета) в восьми тарифных зонах, по восьми типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счётчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания.

Счетчики ведут архивы тарифицированной учтенной энергии. Следующие архивы доступны через интерфейсы связи:

• - всего от сброса (нарастающий итог);

• - за текущие и предыдущие сутки;

• - на начало текущих и предыдущих суток;

• - за каждые предыдущие календарные сутки глубиной до 180 дней;

• - на начало каждых предыдущих календарных суток глубиной до 180 дней;

• - за текущий месяц и 36 предыдущих месяцев;

• - на начало текущего месяца и 36 предыдущих месяцев;

• - за текущий и 10 предыдущих лет;

• - на начало текущего и 10 предыдущих лет.

В счетчиках может быть установлено начало расчетного периода отличное от первого числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль мощности нагрузки

Счетчики ведут четырехканальный базовый массив профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения массива профиля мощности составляет 113 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров

Счетчики, наряду с базовым массивом профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив профиля или 2-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 24, а типы профилируемых параметров могут выбираться из таблицы 4 (кроме коэффициентов мощности и напряжения батареи). Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовом массиве.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 4, или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики могут использоваться как измерители показателей качества электрической энергии (ПКЭ) по параметрам установившегося отклонения частоты сети и установившегося отклонения напряжения, по характеристикам провалов и перенапряжений согласно ГОСТ 32144-2013 для класса измерений S в соответствии с ГОСТ 30804.4.30-2013.

При выходе параметра за границу ПДЗ на индикаторе отображается сообщение о факте нарушения. При этом счётчик ведет журналы ПКЭ, в которых фиксируется время выхода/возврата за установленные верхние/нижние нормально/предельно допустимые границы установившихся отклонений напряжения и частоты, и журналы провалов и перенапряжений, где фиксируются остаточное напряжение или уровень перенапряжения и длительность. Доступ к журналам ПКЭ и журналам провалов и перенапряжений возможен только через интерфейсы связи.

Таблица 4 - Измеряемые параметры

Испытательный выход и цифровой вход

В счетчиках функционирует один изолированный испытательный выход, который может конфигурироваться:

• - для формирования импульсов телеметрии одного из каналов учета энергии

(активной, реактивной прямого и обратного направления и четырехквадрантной реактивной);

• - для формирования сигнала индикации превышения программируемого порога

мощности (активной, реактивной, прямого и обратного направления);

• - для формирования сигнала телеуправления.

• - для формирования сигнала управления нагрузкой по программируемым

критериям.

• - для формирования сигнала контроля точности хода встроенных часов.

В счетчиках внутренней установки функционирует один цифровой вход, который может конфигурироваться:

• - для управления режимом поверки;

• - для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);

• - как вход телесигнализации.

Управление нагрузкой

Счетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Встроенное реле имеет возможность блокировки срабатывания.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности, журналы провалов и перенапряжений, статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий, перечисленных в таблице 5.

Таблица 5 - Журналы событий

таблицы 5

В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные границы параметров КЭ, усредненные в интервале времени (по умолчанию):

- 10

- 10

Перечень в таблице 6.

Таблица 6 - Журналы ПКЭ

таблицы 6

Перечень журналов провалов и перенапряжений и глубина хранения каждого журнала приведены в таблице 7.

Таблица 7 - Журналы провалов и перенапряжений

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности из первого массива профиля мощности. Глубина хранения журнала по каждой мощности 50 записей с фиксацией 100 событий.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 50 записей.

Устройство индикации

Счетчики внутренней установки (таблица 1), имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и две кнопки управления режимами индикации. Счетчики наружной установки (таблица 1) не имеют собственного индикатора, и визуализация данных измерений счетчика производится через удаленный терминал ТЕ121.01 (ТЕ121.01/1, ТЕ121.03) подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

• - учтенную активную и реактивную энергию прямого и обратного направления по каждому из восьми тарифов и по сумме тарифов;

• - число импульсов от внешних датчиков по цифровому входу.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

В счетчиках предусмотрена конфигурируемая возможность возврата в заданный режим индикации при не активности кнопок управления в течение заданного времени.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 4. Счетчики в режиме индикации технологических параметров позволяют отображать

(оптопорт),

ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицами 1 - 3. В счетчик внутренней установки могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 3 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi).

Счетчик через любой интерфейс связи (RS-485, оптопорт) поддерживает следующие протоколы обмена:

• - ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;

• - СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;

• - Канальный пакетный протокол системы «Пирамида».

Счетчики по любому интерфейсу обеспечивают возможность считывания архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

• - Счетчики обеспечивают возможность передачи сообщений в

интеллектуальную систему учета при наступлении зарегистрированных событий и открытой сессии HDLC.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку счетчика.

счетчики должны пломбироваться пломбами приведена

Общий вид счетчиков внутренней установки (таблица 1), схема пломбировки от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа и заводского номера представлен на рисунке 1.

Общий вид счетчиков установки на DIN рейку (таблица 1), схема пломбировки от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.

Общий вид счетчиков наружной установки (таблица 1), схема пломбировки от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 3.

Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра счетчика, наносится на лицевую панель счетчика методом лазерной маркировки в виде десятизначного цифрового кода и штрих кода, как показано на рисунках 1, 3, 2.

Знак утверждения типа наносится на лицевую панель счетчика методом лазерной маркировки, как показано на рисунках 1, 3, 2.

Знак поверки наносится давлением на навесную пломбу, расположенную в местах, указанных на рисунках 1, 3, 2.

На рисунке 3 приведен внешний вид удаленного терминала, который может входить в состав комплекта поставки счетчиков наружной установки.

Пломба обслуживающ организации

Пломб оттиск клейма

о нанесения кого номера

Пломба луживающей рганизации

ломбировки ением знака оверки

о нанесения знака ждения типа

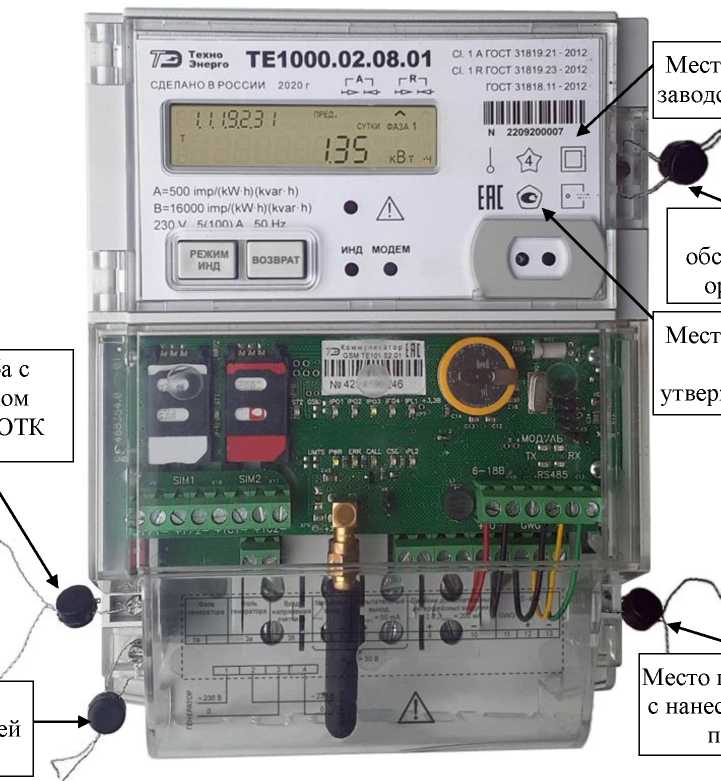

Рисунок 1 - Общий вид счетчика внутренней установки с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера

Пломба обслуживающей организации

Пломба обслуживающей организации

Место нанесения

заводского номера

утверждения типа

Место пломбировки с нанесением знака поверки

Пломба с оттиском клейма ОТК

Место нанесения знака

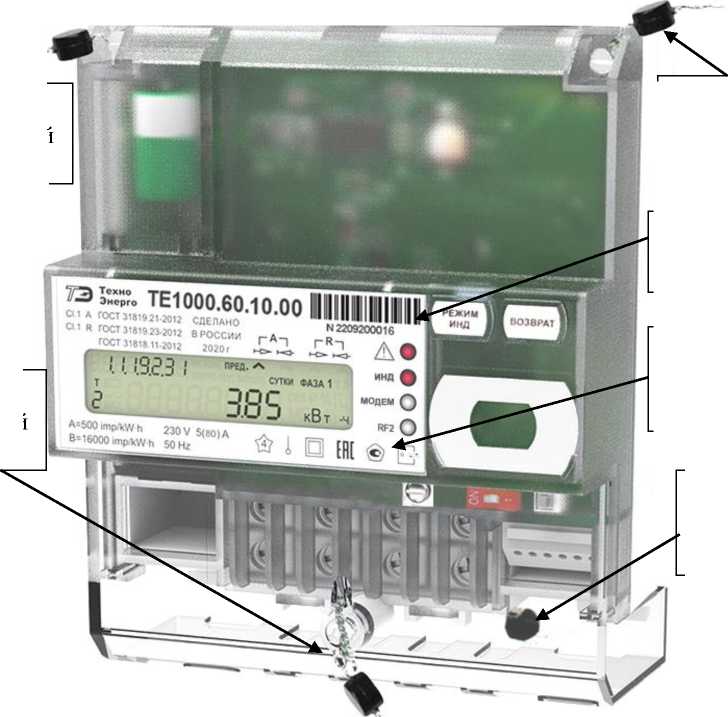

Рисунок 2 - Общий вид счетчика для установки на DIN-рейку с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера

Место нанесения

заводского номера

утверждения типа

Пломба обслуживающей организации

1»

Место пломбировки с нанесением знака

Пломба

с оттиском клейма ОТК

Рисунок 3 - Общий вид счетчика наружной установки с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки, заводского номера

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, записанных в память счетчика на предприятии-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой

системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС метрологически не значимой части ПО; Е-15 - ошибка КС метрологически значимой части ПО; Е-10 - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 8. Номер версии ПО состоит из трех полей. Каждое поле содержит два символа:

• - первой поле - код устройства (22 - ТЕ1000);

• - второе поле - номер версии метрологически значимой части ПО (00);

• - третье поле - номер версии метрологически незначимой части ПО.

Версия ПО счетчика и цифровой идентификатор ПО отображаются на табло ЖКИ в кольце индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 8 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 9 -

Таблица 10 - Основные технические

Таблица 11 - Показатели надежности

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати или лазерной маркировки и в эксплуатационной документации на титульных листах типографским способом.

Комплектность средства измерения

Таблица 12 - Комплект счетчиков

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе ФРДС.411152.006РЭ «Счетчик электрической энергии многофункциональный ТЕ1000. Руководство по эксплуатации. Часть 1». Раздел 2 Описание счетчика и принципа его работы.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ФРДС.411152.006ТУ «Счетчики электрической энергии многофункциональные ТЕ1000. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТЭ») ИНН 5261055814

Юридический адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9 Телефон (факс) (831) 218-04-50

Е-mail: info@te-nn.ru

Web-сайт: https://te-nn.ru/

Изготовитель

Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТЭ») ИНН 5261055814

Адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9

Телефон (факс) (831) 218-04-50

Web-сайт: https://te-nn.ru/

Е-mail: info@te-nn.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон 8-800-200-22-14

Е-mail: mail@nncsm.ru

Web-сайт: www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
