УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2021 г. № 1711

Лист № 1 Регистрационный № 74239-19 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные 1КЭД "Ливенка", 2КЭД "Ливенка"

Колонки топливораздаточные 1КЭД "Ливенка", 2КЭД "Ливенка" (далее - ТРК) предназначены для измерений количества нефтепродуктов (бензин, керосин, дизтопливо вязкостью от 0,55 до 40 мм²/с, масел кинематической вязкостью от 6 до 300 мм²/с) в единицах массы и объема или объема при их выдаче в топливные баки транспортных средств и тару потребителя на автозаправочных станциях, комплексах и других объектах при осуществлении коммерческого или внутрихозяйственного учета.

Принцип действия ТРК основан на выдаче и одновременном измерении количества продукта при помощи встроенных измерителей массы или измерителей объема.

ТРК, в зависимости от модификации, могут оснащаться:

• - измерителями массы для измерений отпускаемого продукта в единицах массы и объема;

• - измерителями объема для измерений отпускаемого продукта в единицах объема.

ТРК, для светлых нефтепродуктов, настроенные на отпуск топлива по среднесезонной температуре, приводят объем отпускаемого топлива к объему при заданном значении температуры (среднему значению температуры топлива в сезон). ТРК, для светлых нефтепродуктов, с системой автоматической температурной компенсации (далее - АТК), приводят объем отпускаемого топлива при текущей температуре, измеряемой встроенным в ТРК измерителем температуры, к объему при температуре плюс 20 °С.

Первичная измерительная информация с преобразователей измерителей массы или объема по закрытым информационным каналам с внутренними протоколами передается на контроллер (блок) управления, который имеет программное обеспечение (в дальнейшем -ПО) и обеспечивает прием и обработку полученной информации. На основании полученной информации и внешних команд контроллер осуществляет управление исполнительными устройствами и механизмами для дозированного отпуска топлива.

Управление ТРК осуществляется от внешнего устройства управления, персонального компьютера, пульта дистанционного управления, контрольно-кассовой машины или блока местного управления через гидравлическую систему с отображением и передачей информации о результатах измерений объема/массы топлива на местном отсчетном устройстве и внешнем устройстве управления.

ТРК состоят из следующих основных элементов:

• - корпуса;

• - гидравлической системы;

• - электрической части;

- вспомогательных и дополнительных устройств.

Гидравлическая система может состоять из одного или нескольких измерительных каналов.

Измерительный канал ТРК включает в себя:

- фильтр грубой очистки продукта (для всасывающего типа);

- электронасос (для всасывающего типа);

- фильтр-газоотделитель со встроенным обратным клапаном (для всасывающего типа);

- фильтр тонкой очистки продукта;

- первичный преобразователь объема (преобразователь поршневой ПЖ; первичный преобразователь объёма с овальными шестернями ППО), или массы (первичный преобразователь массы), оснащенный электронным преобразователем или механическим стрелочным устройством (для ТРК с измерителями объема, применяемых при внутрихозяйственном учете);

- двухходовой электромагнитный клапан, предназначенный для блокировки подачи топлива в нерабочем режиме и снижения потока в конце измеряемой дозы, а также для блокировки данной гидравлической системы при выходе ее из строя;

- напорный клапан, предназначенный для перекрытия трубопровода с целью исключения движения продукта в обратном направлении;

- раздаточный рукав с краном.

Гидравлическая система, в зависимости от модификаций и применяемых первичных преобразователей, обеспечивает возможность измерения объема или массы и объема нефтепродуктов.

Электрическая часть включает в себя:

- контроллер управления с электронным отсчетным устройством, который может быть выполнен в виде единого корпусного изделия или раздельных функциональных блоков и поддерживает все каналы измерений ТРК, обеспечивает связь с верхним уровнем управления, хранит в памяти уникальные номера первичных преобразователей и их настроечные параметры;

- кнопки Пуск/Стоп или датчики положения раздаточного крана;

- соленоиды минимального и максимального расхода;

- электродвигатели насоса (для модификаций ТРК с встроенным насосом).

К вспомогательным и дополнительным устройствам относятся:

- системы электрообогрева;

- оборудование для отбора паров нефтепродукта при заправке;

- измерители температуры;

- устройства идентификации пользователей и клавиатурные модули преднабора дозы;

- электромеханические счетчики суммарного учета;

- блоки и терминалы управления;

- устройства контроля состояния заземления;

- дополнительные индицирующие и мультимедийные устройства;

- другие устройства, обеспечивающие расширение функциональных характеристик ТРК.

Корпуса ТРК изготавливаются из оцинкованной или нержавеющей стали с возможностью нанесения дополнительных антикоррозионных и декоративных покрытий и имеют несколько различных модификаций, обеспечивающих возможность комплектации несколькими гидравлическими и электрическими системами, а также вспомогательными и дополнительными устройствами.

ТРК изготавливаются в различных модификациях, различающихся:

• - по способу ведения учета количества продукта: М - в единицах массы и объема; V - в единицах объема;

• - по способу размещения: для одновременного обслуживания одного или двух потребителей;

• - по типу корпуса: тип "0" (без каркаса), тип "1", "2", "3", "4", "5", "6";

• - по количеству типов выдаваемого топлива (от 1 до 5);

• - по количеству раздаточных кранов от 1 до 10;

• - по количеству высокопроизводительных постов налива (с указанием количества постов и их производительности);

• - по типу насоса (встроенный или вынесенный);

• - по типу отсчетного устройства: механическое со стрелочным указателем и электронное (со светодиодными, блинкерными или жидкокристаллическими индикаторами);

• - по материалу корпуса: из оцинкованной или нержавеющей стали;

• - типу отпускаемого топлива: светлые нефтепродукты, масла;

• - наличию системы АТК/настройки на среднесезонную температуру;

• - наличию системы электрообогрева;

• - местом расположения раздаточного крана и рукава (в корпусе или на отдельно стоящих стойках (сателлитах).

В ТРК, имеющих в своем составе несколько измерительных каналов, реализована возможность независимой поканальной регулировки и пломбирования отдельных измерителей объема или массы (автономных блоков), имеющих индивидуальный заводской номер. Измерительные схемы ТРК представлены на рисунках 1-3.

с всасывающей системой

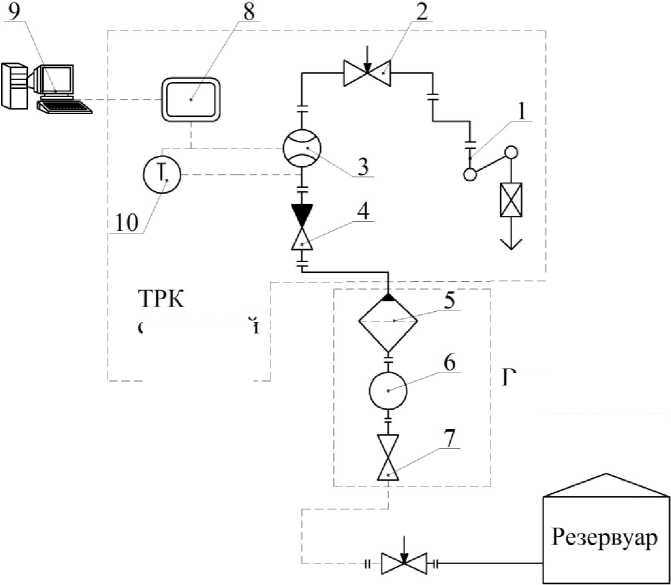

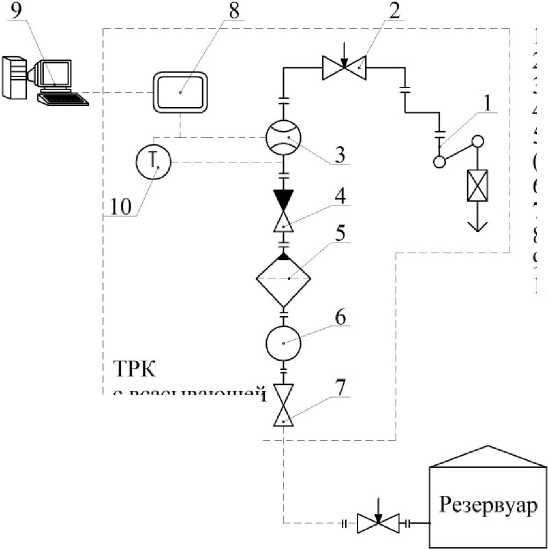

Рисунок 1 - ТРК с всасывающей системой подачи продукта. Измерительная схема.

• 1. Рукав раздаточный с краном

• 2. Клапан электромагнитный

• 3. Измеритель массы или измеритель объема

• 4. Клапан обратный и фильтр тонкой очистки

• 5. Фильтр газоотделитель

(для светлых нефтепродуктов)

• 6. Электронасос

• 7. Кран шаровый

• 8. Контроллер управления

• 9. ПК с управляющем ПО (пульт, ККМ)

• 10. Датчик температуры



  Резервуар

  ТРК с напорной системой

  • 1. Рукав раздаточный с краном

  • 2. Клапан электромагнитный

  • 3. Измеритель массы или измеритель объема

  • 4. Клапан обратный и фильтр тонкой очистки

  • 5. Агрегат насосный погружной

  • 6. Электронасос погружной

  • 7. Контроллер управления

  • 8. ПК с управляющем ПО (пульт, ККМ)

  • 9. Датчик температуры

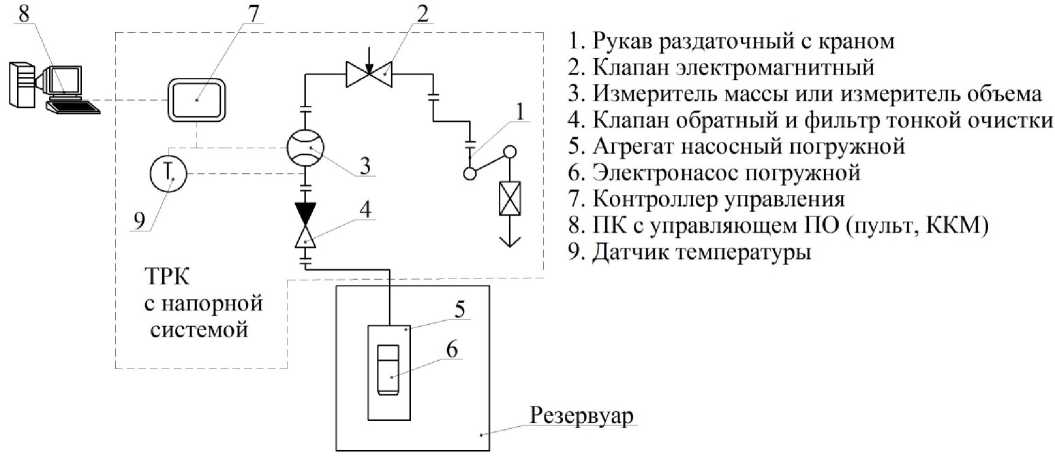

  Рисунок 2 - ТРК с напорной системой подачи продукта от погружного агрегата. Измерительная схема.



  с напорной системой

  Рисунок 3 - ТРК с напорной системой подачи продукта от напорно-всасывающего агрегата. Измерительная схема

• 1. Рукав раздаточный с краном

• 2. Клапан электромагнитный

• 3. Измеритель массы или измеритель объема

• 4. Клапан обратный и фильтр тонкой очистки

• 5. Фильтр газоотделитель

(для светлых нефтепродуктов)

• 6. Электронасос

• 7. Кран шаровый

• 8. Контроллер управления

• 9. ПК с управляющем ПО (пульт, ККМ)

• 10. Датчик температуры

  Вынесенный всасывающий насосный агрегат

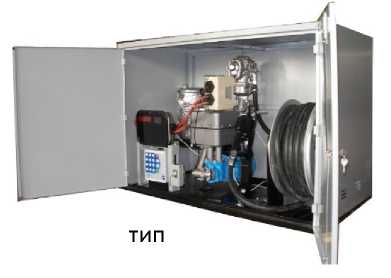

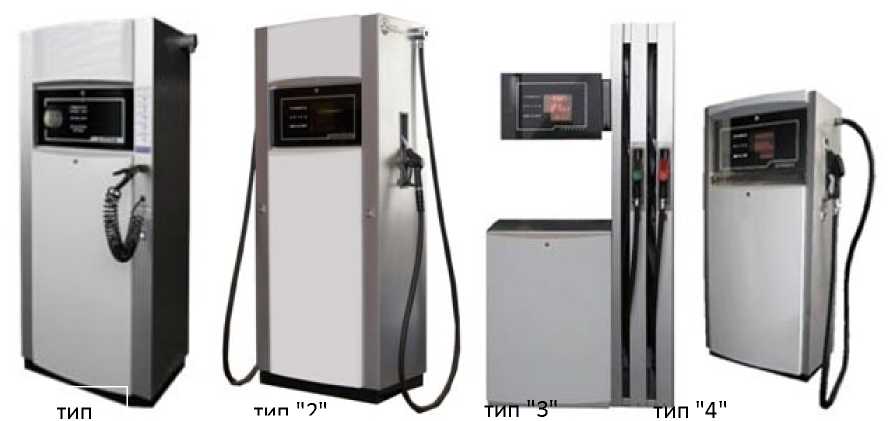

Общий вид колонок топливораздаточных 1КЭД "Ливенка", 2КЭД "Ливенка" в зависимости от типа корпуса представлен на рисунке 4.

Схемы пломбирования колонок от несанкционированного доступа приведены на рисунках 5-15.

тип

тип "3

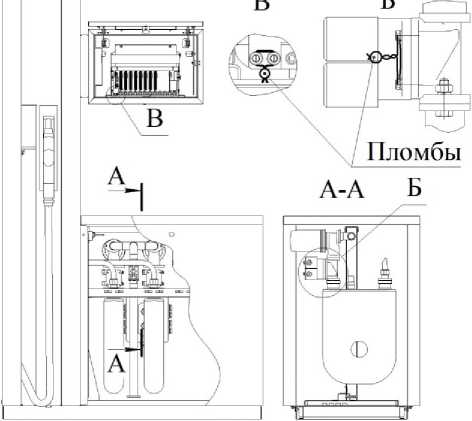

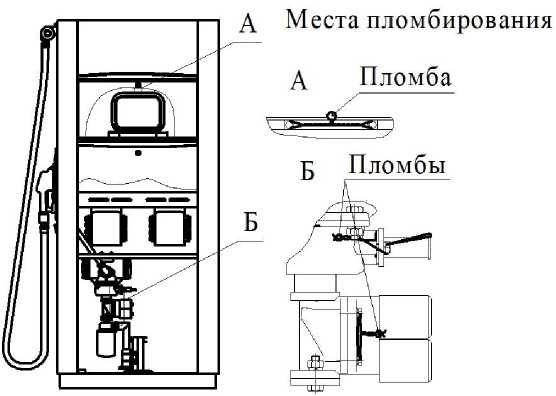

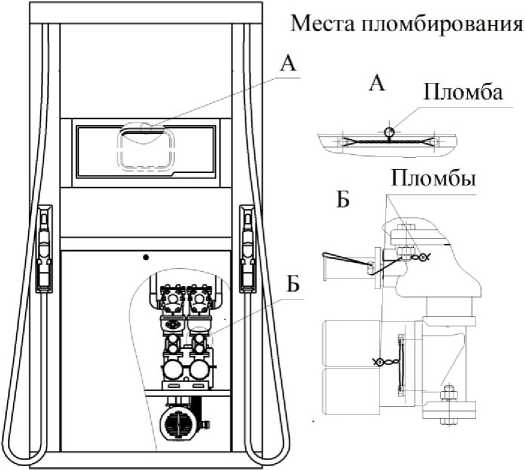

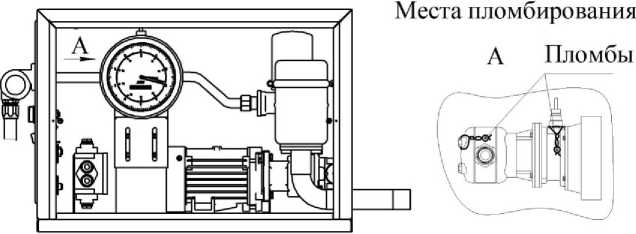

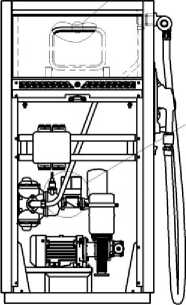

Рисунок 5 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки.

Рисунок 6 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

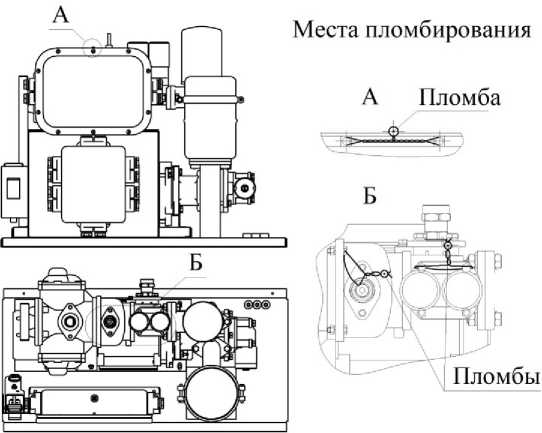

А

Места пломбирования

А Пломба

Б

Рисунок 7 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

Рисунок 8 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

Рисунок 9 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

Рисунок 10 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

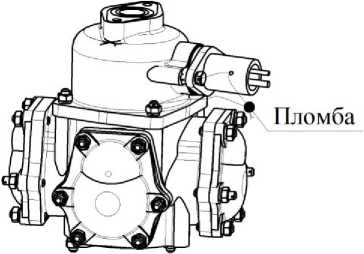

Рисунок 11 - Измерители объема поршневые ПЖ. Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

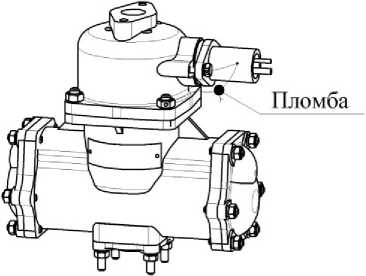

Рисунок 12 - Измеритель объема с овальными шестернями ППО. Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

Корпус пластиковый

Корпус защитный .

Плата__....

Прижим________

Компаунд_________„

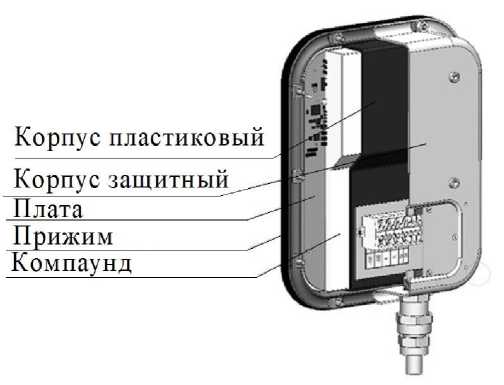

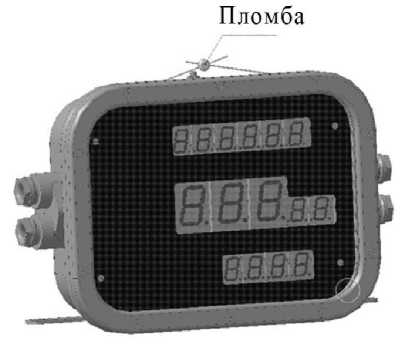

Рисунок 13 - Блок управления БУИ. Схема пломбирования от несанкционированного доступа (посредством заливки компаундом)

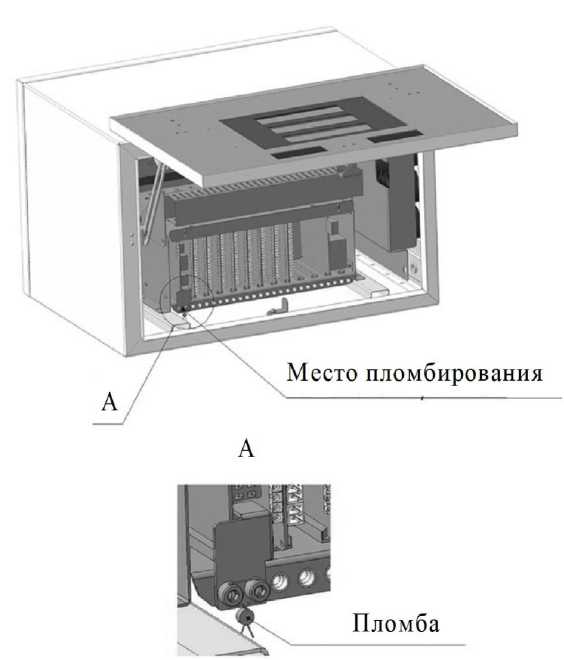

Рисунок 14 - Контроллер КУП. Схема пломбирования контроллера от несанкционированного доступа

Рисунок 15 - Контроллер КМК. Схема пломбирования от несанкционированного доступа Программное обеспечение

Колонки имеют встроенное программное обеспечение (далее - ПО), которое записывается в контроллер управления при изготовлении ТРК на предприятии-изготовителе с целью обеспечения функционирования ТРК и ее узлов в соответствии с установленными техническими характеристиками.

ПО подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом, является метрологически незначимым.

К метрологически значимому ПО относятся:

- ПО контроллера управления;

- ПО электронных преобразователей измерителей массы или объема, установленное в электронном преобразователе, размещаемом в контроллере ТРК или в составе измерителя.

ПО контроллера управления ТРК имеет функционал по хранению и контролю за идентификационными параметрами всех подключенных и сконфигурированных в ТРК электронных блоков, участвующих в обработке метрологической информации, исключающий возможность их несанкционированной замены. Программное обеспечение имеет защиту от подмены и установки дополнительных электронных устройств в ТРК с целью искажения метрологически значимой информации. Идентификационные параметры программного обеспечения обеспечивают возможность его однозначной идентификации при визуальном контроле на информационном табло ТРК и по каналу связи с внешнего устройства управления. В ТРК реализовано 2 уровня защиты ПО: физическая - за счет применения пломбируемых микропереключателей или корпусов контроллера управления (рисунки 13, 14, 15), ограничивающих доступ к функционалу по перезаписи программного обеспечения, и программная - за счет ограничения прав доступа персонала с помощью системы паролей.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения колонок приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносят на маркировочную табличку ТРК методом лазерной гравировки, и на титульный лист эксплуатационной документации типографским методом.

Таблица 4

Приказ Росстандарта от 07.02.2018 г. №256 "Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости".

ГОСТ Р 58927-2020 "Колонки топливораздаточные. Общие технические условия". ТУ 4213-133-05806720-2006 "Колонки топливораздаточные 1КЭД "Ливенка", 2КЭД "Ливенка" Технические условия".

Сведения о методиках (методах) измерений приведены в п.2.3 Руководства по эксплуатации 421.00.00.00 РЭ, 421.00.00.00-01 РЭ.

Общество с ограниченной ответственностью "Ливенка" (ООО "Ливенка") Адрес: 303854, Орловская область, г. Ливны, ул. Елецкая, 58 Телефон/факс: + 7 (48677) 2-16-89 / +7 (48677) 7-30-55

Web-сайт: www.livenka.ru

E-mail: azs@prompribor.ru

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
