МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 августа 2017 г.

Москва

О внесении изменений в описание типа на блоки регистрации БР-04Д

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федераций 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО Н1111 «Доза» от 07 июля 2017 г. № 17-н/1793 приказываю:

1. Внести изменения в описание типа на блоки регистрации БР-04Д, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54231-13, изложив его в новой редакции согласно приложению к настоящему приказу.

2; Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Действителен; с 17.11.2016 до 17.11.2017

\___________

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «23» августа 2017 г. №1788

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки регистрации БР-04Д

Назначение средства измерений

Блоки регистрации БР-04Д (далее - блоки) предназначены для измерений мощности поглощенной дозы (МПД) гамма-излучения с целью регистрации состояний определённых как самоподдерживающаяся цепная реакция деления (СЦР) и выдачи аварийного сигнала «СЦР» о превышении установленных значений МПД гамма-излучения.

Описание средства измерений

Блоки представляют собой конструктивно законченные изделия, состоящие из устройств регистрации внешнего гамма - излучения, устройств обработки и передачи данных во внешние информационные каналы.

Принцип действия блоков основан на регистрации внешнего гамма-излучения четырьмя счетчиками Гейгера-Мюллера. Устройство обработки и передачи подсчитывает число импульсов за единицу времени, рассчитывает мощность поглощенной дозы, и сравнивает её с установленным пороговым значением.

Блоки имеют два независимых канала регистрации СЦР - медленный и быстрый.

Медленный канал измеряет количество импульсов, поступающих от каждого из четырех счетных каналов - счетчиков Гейгера-Мюллера типа Гамма-3-1 (счетных каналов), за время 1 с.

Полученное значение числа импульсов по каждому счетному каналу сравнивается с установленным пороговым значением. В случае превышения порогового значения для счетного канала, по которому произошло превышение, формируется внутренний логический сигнал «Сработал канал № X». Если превышение в течение одного периода измерения (1 с) произошло на любых трех счетных каналах, то формируется интегральный внешний логический сигнал «Сработал» и зажигается красный индикатор «СЦР». При этом состояние «СЦР» фиксируется и может быть сброшено только оператором с пульта комплекса технических средств аварийной сигнализации состояния само поддерживающейся цепной реакции (КТС САС СЦР) нажатием кнопки «СБРОС СЦР».

Если превышение порога по трём счетным каналам не произошло, то накопленное количество импульсов сбрасывается, и начинается следующий цикл измерения.

Быстрый канал предназначен для регистрации очень коротких СЦР, менее 100 мс, при этом анализируются совпадения числа импульсов с любых трех счетных каналов из четырех за время (8-10) мкс. При совпадении формируется интегральный логический сигнал «Сработал» и зажигается красный индикатор «СЦР», при этом состояние «СЦР» фиксируется и может быть сброшено только оператором с пульта КТС САС СЦР нажатием кнопки «СБРОС СЦР».

В блоке предусмотрен механизм определения состояния счетных каналов. В исправном блоке (все счетные каналы исправны) горит зеленый индикатор «ИСПРАВЕН». Неисправным считается счетный канал, по которому за установленное время 30 с не пришло ни одного импульса. В этом случае сигнал о состоянии неисправности передается только по сети RS-485. Если же зафиксирована неисправность двух или более счетных каналов, то формируется интегральный внешний логический сигнал «Неисправен» и гаснет зеленый индикатор «ИСПРАВЕН». При этом состояние «Неисправен» фиксируется и может быть сброшено только оператором с пульта КТС САС СЦР нажатием кнопки «СБРОС ОТКАЗА».

Все узлы блоков размещены в металлическом корпусе, который снабжен четырьмя проушинами для крепления к стене.

На передней панели блока расположены оптические индикаторы: «ИСПРАВЕН» -зеленого цвета и «СЦР» - красного цвета. На нижней панели находятся разъёмы: «ПУЛЬТ» для подключения кабеля питания и управления к пульту САС и «RS-485» для передачи данных во внешний информационный канал по протоколу DiBUS.

Блоки могут применяться на объектах ядерной энергетики и промышленности в составе комплекса технических средств аварийной сигнализации состояния самоподдерживающейся цепной реакции (КТС САС СЦР) СРКС-01Д ФВКМ.412113.059.

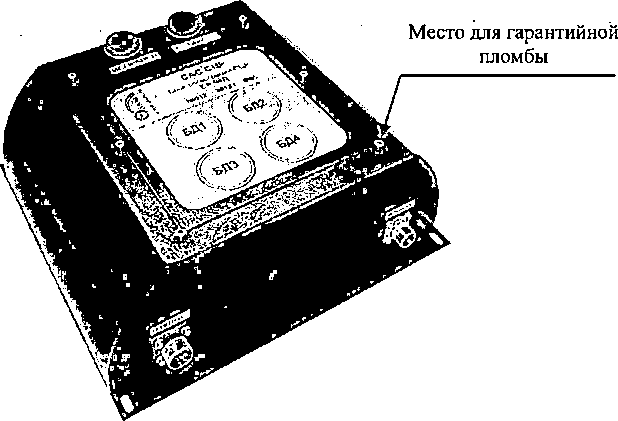

Общий вид блока и место пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид блока

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится фото способом на корпус блоков и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412211.005РЭ и паспорта ФВКМ.412211.005ПС.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ФВКМ.412211.005РЭ раздел 4 «Методика поверки», утверждённому ГЦИ СИ ФБУ «ЦСМ Московской области» 20 июня 2013 г.

Основные средства поверки:

- установка поверочная гамма-излучения УПГД-2М-Д (номер по Госреестру 32425-06), диапазон воспроизведения МПД гамма-излучения от 5 • 10’⁷ до 5-10'²   Гр-ч'¹,

ПГ±3%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к блокам регистрации БР-04Д

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

НП-031-01 Нормы проектирования сейсмостойких атомных станций

ТУ 4362-112-31867313-2013 Блоки регистрации БР-04Д. Технические условия

Общество с ограниченной ответственностью «Научно-производственное

предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г. Москва, Зеленоград, Георгиевский проспект, д.6

Телефон: (495) 777-84-85, факс (495) 742-50-84

Web-сайт http://www.doza.ru

E-mail: info@doza.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

(ФБУ «ЦСМ Московской области», Центральное отделение)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон (495) 994-22-10, факс (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-2008 от 23.12.2008 г.
