№1408 от 06.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 33684
О переоформлении свидетельства об утверждении типа средства измерений № 53935 "Преобразователи измерительные Rosemount 648, Rosemount 848Т" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1408 от 06.07.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ6 июля 2018 г. № 1408
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53935 «Преобразователи измерительные Rosemount 648, Rosemount 848Т» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ПГ «Метран» от 27 марта 2018 г. № 64-СС и от 02 апреля 2018 г. № 77-СС приказываю:
-
1. Внести изменения в описание типа на преобразователи измерительные Rosemount 648, Rosemount 848Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56335-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить в качестве документа на поверку МП 207-004-2018 «Преобразователи измерительные Rosemount 648, Rosemount 848Т. Методика поверки» и распространить действие документа на преобразователи измерительные Rosemount 648, Rosemount 848Т, выпущенные после даты издания приказа об утверждении типа.
-
3. Переоформить свидетельство об утверждении типа № 53935
«Преобразователи измерительные Rosemount 648, Rosemount 848Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56335-14, в связи с заменой документа на поверку.
-
4. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O0E1036ECDC011E780DAEO071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11,2017 до 20.11.2018
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» июля 2018 г. №1408
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные Rosemount 648, Rosemount 848Т Назначение средства измеренийПреобразователи измерительные Rosemount 648, Rosemount 848Т (далее по тексту - ПИ или преобразователи) предназначены для измерений и преобразований сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и устройств, имеющих на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока, а также приборов с унифицированным электрическим выходным сигналом постоянного тока от 4 до 20 мА) в цифровой выходной сигнал по протоколу Foundation fieldbus (для Rosemount 848Т с поддержкой протокола Foundation fieldbus) или по беспроводному протоколу WirelessHART (для Rosemount 648, Rosemount 848Т с поддержкой протокола WirelessHART).
Описание средства измеренийПринцип действия ПИ основан на измерении и преобразовании сигнала первичного измерительного преобразователя в цифровой выходной сигнал по протоколу Foundation fieldbus (для Rosemount 848Т с поддержкой протокола Foundation fieldbus) или по беспроводному протоколу WirelessHART (для Rosemount 648, Rosemount 848Т с поддержкой протокола WirelessHART).
ПИ Rosemount 848Т Foundation fieldbus конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов.
ПИ Rosemount 648 и Rosemount 848Т с поддержкой протокола WirelessHART конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения модуля питания SmartPower, а также клеммами для подключения входного сигнала.
ПИ выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от первичного измерительного преобразователя, обработку результатов измерений и их передачу по беспроводному интерфейсу с протоколом WirelessHART или по проводному интерфейсу с протоколом Foundation fieldbus.
ПИ преобразуют сигналы от термопреобразователей сопротивления и термоэлектрических преобразователей, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 5. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя полевой коммуникатор или HART-модем и компьютер с установленным программным обеспечением AMS Wireless Configurator или AMS Suite (для ПИ с цифровым сигналом Foundation fieldbus необходимо дополнительное оборудование).
ПИ Rosemount 648 с опцией X-Well обеспечивают расчет значения температуры среды в трубопроводе с помощью встроенного в преобразователи программного модуля.
Фотографии общего вида преобразователей представлены на рисунках 1-2.

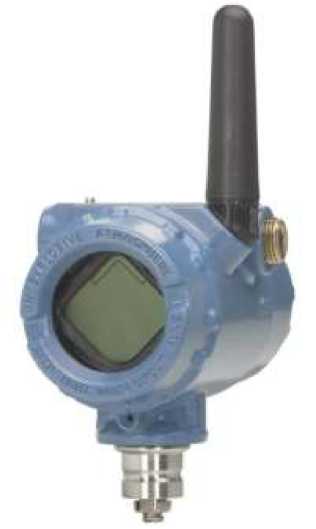

Рисунок 1 - Общий вид преобразователей измерительных Rosemount 648

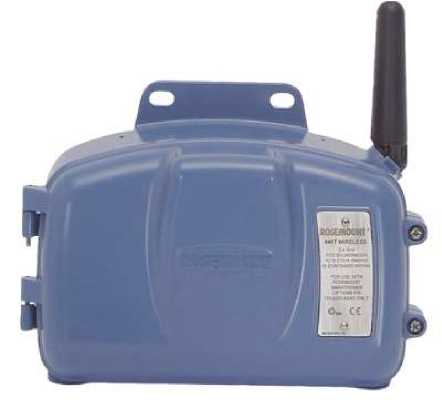

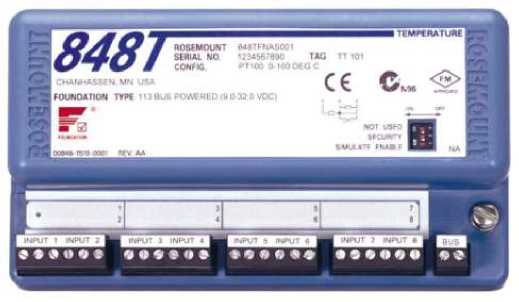

Рисунок 2 - Общий вид преобразователей измерительных Rosemount 848T
Пломбирование преобразователей не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) преобразователей является неизменяемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблицах 1-4.
Таблица 1 - Идентификационные данные ПО 848 Fieldbus
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
00848-1313-0005.bin |
|
Номер версии (идентификационный номер) ПО, не ниже |
7.01.005 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО 848 Wireless
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
Miwtt.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 3 - Идентификационные данные ПО 648 Wireless
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
648.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 4 - Идентификационные данные ПО 648 Wireless X-Well
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
648X-Well.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
6 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Метрологические и технические характеристики
Таблица 5 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристики | |
|
Rosemount 648 |
Rosemount 848Т | |
|
Диапазон измерений температуры, °C 1. Термопреобразователей сопротивления с НСХ: | ||
|
Pt100 (а=0,00385) |
от -200 до +850 | |
|
Pt100 (а=0,00385) 1} |
от -50 до +300 |
- |
|
Pt200 (а=0,00385) |
от -200 до +850 | |
|
Pt500 (а=0,00385) |
от -200 до 850 | |
|
Pt1000 (а=0,00385) |
от -200 до +300 | |
|
Pt50 (а=0,00391) (50П) |
от -200 до +550 | |
|
Pt100 (а=0,00391) (100П) |
от -200 до +550 | |
|
Cu50 (а=0,00426) |
от -50 до +200 | |
|
Cu100 (а=0,00426) |
от -50 до +200 | |
|
Cu10 (а=0,00428) (10М) |
от -50 до +250 | |
|
Cu50 (а=0,00428) (50М) |
от -185 до +200 | |
|
Cu100 (а=0,00428) (100М) |
от -185 до +200 | |
|
Ni120 (а=0,00617) (120Н) |
от -70 до +300 | |
|
2. Преобразователей термоэлектрических с НСХ: | ||
|
B |
от +100 до +1820 | |
|
E |
от -50 до +1000 |
от -200 до +1000 |
|
J |
от -180 до +760 | |
|
K |
от -180 до +1372 | |
|
N |
от -200 до +1300 | |
|
R |
от 0 до +1768 | |
|
S |
от 0 до +1768 | |
|
T |
от -200 до +400 | |
|
L |
от -200 до +800 | |
|
Наименование характеристик |
Значение характеристики | |
|
Rosemount 648 |
Rosemount 848Т | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -10 до +100 |
от -10 до +100 от -10 до +1000 2) от 0 до 10000 2) |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 2000 | |
|
Диапазон установки тока, мА |
— |
от 4 до 20 |
|
Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от, °C 1. Термопреобразователей сопротивления с НСХ | ||
|
Pt100 (а=0,00385) |
±0,225 |
±0,30 |
|
Pt100 (а=0,00385) 1) |
±(0,29+0,01-|t - 1окр|) * |
- |
|
Pt200 (а=0,00385) |
±0,405 |
±0,54 |
|
Pt500 (а=0,00385) |
±0,285 |
±0,38 |
|
Pt1000 (а=0,00385) |
±0,285 |
±0,40 |
|
Pt50 (а=0,00391) (50П) |
±0,450 |
±0,57 |
|
Pt100 (а=0,00391) (100П) |
±0,225 |
±0,28 |
|
Cu50 (а=0,00426) |
±0,720 |
±0,96 |
|
Cu100 (а=0,00426) |
±0,360 |
±0,48 |
|
Cu10 (а=0,00428) (10М) |
±2,100 |
±3,20 |
|
Cu50 (а=0,00428) (50М) |
±0,720 |
±0,96 |
|
Cu100 (а=0,00428) (100М) |
±0,360 |
±0,48 |
|
Ni120 (а=0,00617) (120Н) |
±0,225 |
±0,30 |
|
2. Преобразователей термоэлектрических с НСХ 3) | ||
|
B |
±4,500 (от +100 до +300 °С) ±1,155 (св. +300 до +1820 °С) |
±6,00 (от +100 до +300 °С) ±1,54 (св. +300 до +1820 °С) |
|
E |
±0,300 |
±0,40 |
|
J |
±0,525 |
±0,70 |
|
K |
±1,050 (от -180 до -90 °С) ±0,750 (св. -90 до +1372 °С) |
±1,00 |
|
N |
±0,750 |
±1,00 |
|
R |
±1,125 |
±1,50 |
|
S |
±1,050 |
±1,40 |
|
T |
±0,525 |
±0,70 |
|
L |
±0,525 |
±0,71 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ |
±0,0225 |
±0,05 (от -10 до 100 мВ) ±1,00 (от -10 до 1000 мВ) 2) ±10 мВ или 0,2 % от диапазона измерения (от 0 до 10000 мВ) 2) |
|
Наименование характеристик |
Значение характеристики | |
|
Rosemount 648 |
Rosemount 848Т | |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±0,675 |
±0,90 |
|
Пределы допускаемой основной абсолютной погрешности установки тока, мА |
— |
±0,01 |
|
Температура окружающей среды, °С |
от -55 до +854) |
от -40 до +85 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, сигналов от, °C 5) | ||
|
1. Термопреобразователей сопротивления с НСХ | ||
|
Pt100 (а=0,00385) |
±0,0045 |
±0,003 |
|
Pt100 (а=0,00385)1) |
±0,0058 |
- |
|
Pt200 (а=0,00385) |
±0,0060 |
±0,004 |
|
Pt500 (а=0,00385) |
±0,0045 |
±0,003 |
|
Pt1000 (а=0,00385) |
±0,0045 |
±0,003 |
|
Pt50 (а=0,00391) (50П) |
±0,0090 |
±0,004 |
|
Pt100 (а=0,00391) (100П) |
±0,0045 |
±0,002 |
|
Cu50 (а=0,00426) |
±0,0090 |
±0,004 |
|
Cu100 (а=0,00426) |
±0,0045 |
±0,002 |
|
Cu10 (а=0,00428) (10М) |
±0,0450 |
±0,030 |
|
Cu50 (а=0,00428) (50М) |
±0,0090 |
±0,004 |
|
Cu100 (а=0,00428) (100М) |
±0,0045 |
±0,002 |
|
Ni120 (а=0,00617) (120Н) |
±0,0045 |
±0,003 |
|
2. Преобразователей термоэлектрических с НСХ | ||
|
B |
±0,021 (св. +1000 °С); |
±0,014 (св. +1000 °С); |
|
±[0,048-(0,00375 % (t-300))] (св. 300 °С до 1000 °С); |
±[0,032-(0,0025 % (t-300))] (св. 300 °С до 1000 °С); | |
|
±[0,081-(0,0165 % (t-100))] (от 100 °С до 300 °С) |
±[0,054-(0,011 % (t-100))] (от 100 °С до 300 °С) | |
|
E |
±[0,0075+(0,000645 % от t)] |
±[0,005+(0,00043 % от t)] |
|
J |
±[0,0081+(0,000435 % от t)] (t > 0 °С); |
±[0,0054+(0,00029 % от t)] (t > 0 °С); |
|
±[0,0081+(0,00375 % от |t|)] (t < 0 °С) |
±[0,0054+(0,0025 % от |t|)] (t < 0 °С) | |
|
Наименование характеристик |
Значение характеристики | |
|
Rosemount 648 |
Rosemount 848Т | |
|
K |
±[0,0092+(0,00081 % от t)] (t > 0 ОС); |
±[0,0061+(0,00054 % от t)] (t > 0 ОС); |
|
±[0,0092+(0,00375 % от |t|)] (t< 0 ОС) |
±[0,0061+(0,0025 % от |t|)] (t < 0 ОС) | |
|
N |
±[0,0102+(0,00054 % от t)] |
±[0,0068+(0,00036 % от t)] |
|
R |
±0,024 (t > 200 ОС); |
±0,016 (t > 200 ОС); |
|
±[0,0345-(0,0108 % от t)] (t < 200 ОС) |
±[0,023-(0,0036 % от t)] (t < 200 ОС) | |
|
S |
±0,024 (t > 200 ОС); |
±0,016 (t > 200 ОС); |
|
±[0,0345-(0,00108 % от t)] (t < 200 ОС) |
±[0,023-(0,0036 % от t)] (t < 200 ОС) | |
|
T |
±0,0096 (t > 0 ОС); |
±0,0064 (t > 0 ОС); |
|
±[0,0096+(0,00645 % от |t|)] (t < 0 ОС) |
±[0,0064-(0,0043 % от |t|)] (t < 0 ОС) | |
|
L |
±0,0105 (t > 0 ОС); |
±0,007 (t > 0 ОС); |
|
±[0,0105+(0,0045 % от |t|)] (t< 0 ОС) |
±[0,007+(0,003 % от |t|)] (t< 0 ОС) | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ 5) |
±0,0008 |
±0,0005 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения сопротивления постоянному току, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом 5) |
±0,0126 |
±0,0084 |
|
Пределы допускаемой дополнительной абсолютной погрешности установки тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мА 5) |
— |
±0,0001 |
|
Максимальная относительная влажность окружающего воздуха при температуре 35 °С, % |
99 | |
|
Выходной сигнал |
WirelessHART |
WirelessHART; Foundation fieldbus |
|
Напряжение питания, В
|
7,2 |
7,2 от 9,0 до 32,0 |
|
Наименование характеристик |
Значение характеристики | |
|
Rosemount 648 |
Rosemount 848Т | |
|
Вид взрывозащиты |
«искробезопасная цепь» тип «ia» | |
|
группа GX |
группа GX | |
|
частота от 10 до 60 Гц |
частота от 10 до 60 Гц | |
|
Устойчивость к воздействию | ||
|
смещение 0,21 мм, |
смещение 0,15 мм, | |
|
синусоидальной вибрации |
частота 60 до 2000 Гц |
частота 60 до 2000 Гц |
|
ускорение 3g |
ускорение 3g | |
|
Степень защиты от воды и пыли |
IP66, IP67 |
IP666) |
|
Устойчивость к воздействию | ||
|
внешнего переменного | ||
|
магнитного поля | ||
|
- частота, Гц |
50±1 | |
|
- напряженность, А/ч, не более |
400 | |
|
Габаритные размеры корпуса, | ||
|
ширина х высота х длина, мм, |
110х319х174 |
104x324x263 |
|
не более | ||
|
Масса, кг, не более |
4 | |
|
Средний срок службы, лет, |
10 | |
|
не менее | ||
Примечания:
-
1) Для ПИ Rosemount 648 с опцией X-Well.
-
2) Для ПИ Rosemount 848Т WirelessHART
-
3) Основная абсолютная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,8 °С.
-
4) Температура окружающей среды от -40 до +80 °С для ПИ Rosemount 648 со встроенным индикатором. Температура окружающей среды от -40 до +85 °С для ПИ Rosemount 648 с опцией X-Well.
-
5) При отклонении температуры окружающей среды от +20 °С. Для диапазона температур окружающей среды от -40 до +85 °С.
-
6) Для ПИ Rosemount 848Т Foundation fieldbus степень защиты от воды и пыли обеспечена только для исполнений с соответствующей соединительной коробкой.
t - значение измеряемой температуры, °С; 1окр- температура окружающей среды, °С
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность Rosemount 648, Rosemount 848Т
|
Наименование |
Количество |
|
Преобразователь измерительный Rosemount 648/ Rosemount 848Т |
1 шт. |
|
Руководство по эксплуатации |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
|
Методика поверки МП 207-004-2018 | |
|
Паспорт |
1 экз. |
осуществляется по документу МП 207-004-2018 «Преобразователи измерительные Rosemount 648, Rosemount 848Т. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.01.2018 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
- мера электрического сопротивления постоянного тока многозначная МС 3070 (Регистрационный № 50281-12);
- мультиметр 3458А (Регистрационный № 25900-03);
- гигрометр психометрический ВИТ (Регистрационный № 42453-09) (Регистрационный № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным Rosemount 648, Rosemount 848ТГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-022-51453097-2013 Преобразователи измерительные Rosemount 648, Rosemount 848Т. Технические условия.
ИзготовителиФирма «Rosemount, Inc.», США
Адреса:
8200 Market Boulevard, Chanhassen, MN 55317, USA;
6021 Innovation Boulevard, Shakopee, MN 55379, USA;
12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA
Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Argelsrieder Feld, Wessling, D-82234, Germany
Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур
Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН: 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, 15
Телефон: +7 (351) 799-51-52, факс: +7 (351) 799-55-88
E-mail: info.Metran@Emerson.com
ЗаявительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН: 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, 15
Телефон: +7 (351) 799-51-52, факс: +7 (351) 799-55-88
E-mail: info.Metran@Emerson.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
