О переоформлении свидетельства об утверждении типа средства измерений № 56233 "Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104"
и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1735 от 21.08.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» августа 2018 г. №1735
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104
Назначение средства измеренийОсциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание средства измеренийПринцип действия осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 имеют следующие опции:
RTE-B1 - логический пробник;
RTE-B10 - интерфейс GPIB;
RTE-B101/B102 - увеличение памяти до 20/50 Мб на канал;
RTE-K1 - анализ протокола I2C/SPI;
RTE-K2 - анализ протокола UART/RS232;
RTE-K3 - анализ протокола CAN/LIN;
RTE-K4 - анализ протокола FlexRay.
Общий вид осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Полоса пропускания
Модель осциллографа
Место нанесения знака утверждения типа
число каналов: 2 для RTE1102, RTE1032, RTE1052, RTE1102
4 для RTE1024, RTE1034, RTE1054, RTE1104

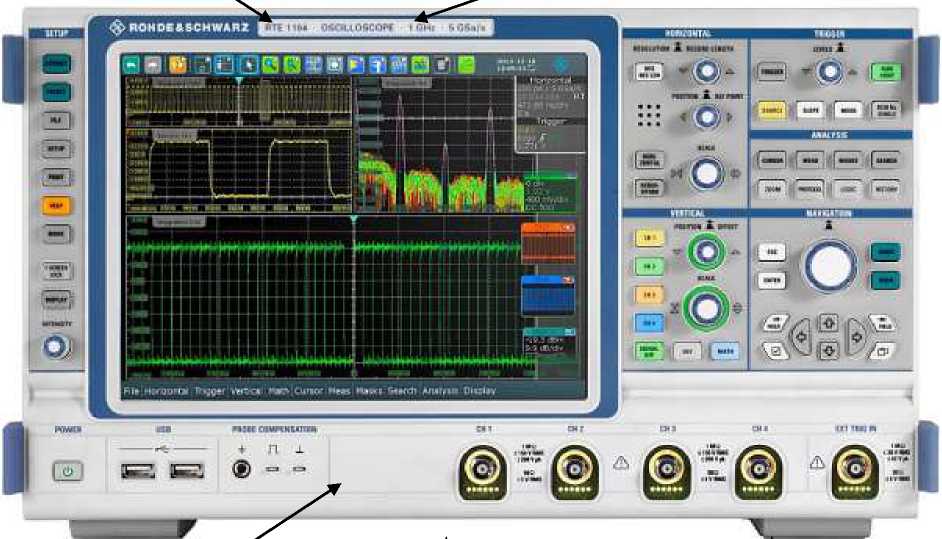

Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
A

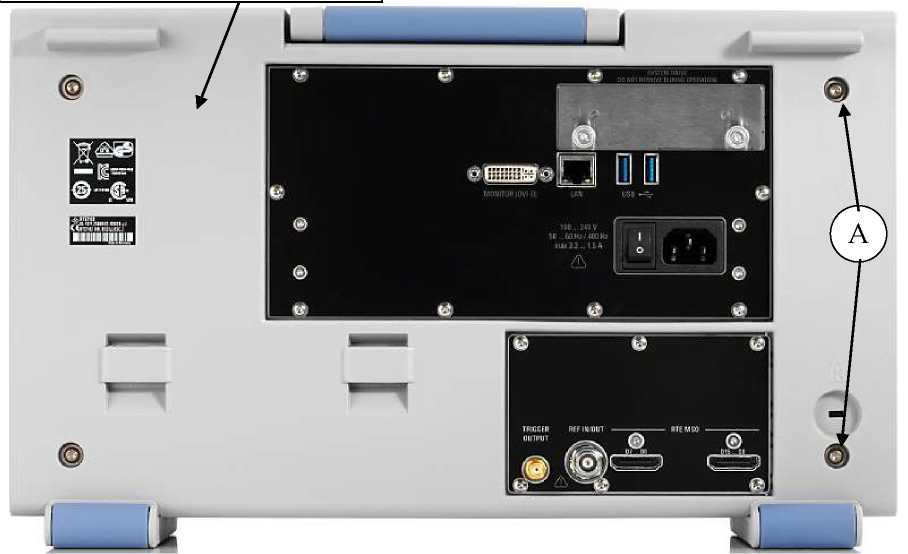

Рисунок 2 - Схема пломбировки от несанкционированного доступа (A) и нанесения знака поверки
Идентификационные данные программного обеспечения (ПО) осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW RTE |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.22.1.0 |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение предназначено только для работы с осциллографами цифровыми запоминающими RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение не влияет на метрологические характеристики осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Число каналов |
RTE1022, RTE1032, RTE1052, RTE1102 |
2 | |
|
RTE1024, RTE1034 RTE1054, RTE1104 |
4 | ||
|
Разрядность АЦП, бит |
8 | ||
|
Максимальная частота дискретизации на каждый |
5 | ||
|
канал, ГГц | |||
|
Объем памяти |
в стандартной комплектации |
10 (20/40 при объединении каналов) | |
|
на каждый канал, |
с опцией RTE-B101 |
20 (40/80 при объединении каналов) | |
|
миллионов отсчетов |
с опцией RTE-B102 |
50 (100/200 при объединении каналов) | |
|
RTE1022, RTE1024 |
от 0 до 200 | ||
|
Полоса пропускания при входном сопротивлении |
RTE1032, RTE1034 |
от 0 до 350 | |
|
RTE1052, RTE1054 |
от 0 до 500 | ||
|
X-Z1VA, JJ, |
RTE1102, RTE1104 |
от 0 до 1000 | |
|
Время нарастания |
RTE1022, RTE1024 |
1,75 | |
|
RTE1032, RTE1034 |
1 | ||
|
переходной характеристики, |
RTE1052, RTE1054 |
0,7 | |
|
нс, не более |
RTE1102, RTE1104 |
0,35 | |
|
Диапазон значений коэффициента развертки, с/дел |
от 5^10-11 до 50 | ||
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
±140"5 | ||
Продолжение таблицы 2
|
1 |
2 | |
|
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом |
от 0,001 до 1 |
|
R = 1 МОм |
от 0,001 до 10 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения, 6КО, % |
КО > 0,005 В/дел |
±1,5 |
|
КО < 0,005 В/дел |
±2,0 | |
|
Диапазон установки постоянного смещения исм, в зависимости от входного сопротивления R и коэффициента отклонения (КО), В |
R = 50 Ом КО > 0,5 В/дел КО = 0,1; 0,2 В/дел КО < 0,05 В/дел |
±10 ±(4,9 - 5-КО) ±(1,6 - 5-КО) |
|
R = 1 МОм КО > 1 В/дел КО = 0,1; 0,2; 0,5 В/дел КО < 0,05 В/дел |
±(129,5 - 5 •КО) ±(12,4 - 5-КО) ±(1,15 - 5-КО) | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения, В |
±(0,005-исм + 0,15-КО + 0,001) | |
|
Источники синхронизации |
входы каналов | |
|
Режимы запуска |
автоматический, ждущий, однократный, n-кратный | |
|
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности импульса, длительности фронта, интервалу, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах | |
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
0,1 | |
|
Примечание: КО - коэффициент отклонения R - входное сопротивление исм - постоянное смещение | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
427x249x204 |
|
Масса (без опций и аксессуаров), кг, не более |
8,8 |
|
Рабочие условия эксплуатации:
|
от 0 до +45 до 85 |
наносится на переднюю панель осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Пассивные пробники |
- |
по количеству каналов |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП РТ 2101-2014 |
1 экз. |
осуществляется по документу МП РТ 2101-2014 «Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 апреля 2014 года.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 в соответствии с рисунком 2 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия.
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany, Телефон: +49 89 41 29 0;
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic
Телефон: +420 388 452 109
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 117335, г. Москва, Нахимовский проспект, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: http://www.rostest.ru
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
