Регистрационный № 72556-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пульты управления ПУ-САУТ-ЦМ/485

Пульты управления ПУ-САУТ-ЦМ/485 (далее - ПУ-САУТ-ЦМ/485) предназначены для измерений и преобразований сигналов, поступающих с датчиков давления в виде напряжения постоянного электрического тока, в цифровой код, пропорциональный значениям давления на входе датчиков давления.

Принцип действия ПУ-САУТ-ЦМ/485 основан на непрерывном измерении аналоговых сигналов в виде напряжения постоянного электрического тока, поступающих от датчиков давления, и их преобразовании в цифровой код, пропорциональный значениям давления на входе датчиков давления, с последующей передачей в линию связи интерфейса RS-485.

Конструктивно ПУ-САУТ-ЦМ/485 выполнены в металлическом корпусе, на котором расположены элементы управления в виде кнопок и тумблера, разъем Х4 для подключения входных аналоговых сигналов от двух датчиков давления, антенны, осуществления питания подключенных датчиков давления, разъем Х3 для подключения к линии связи интерфейса RS-485, клемма заземления и диагностический разъём БПр. Внутри корпуса располагается плата коммуникационного процессора и источник питания антенны.

Пульты управления конструктивно выполнены в четырёх исполнениях: стационарные ПУ2-САУТ-ЦМ/485, ПУ4-САУТ-ЦМ/485, ПУ5-САУТ-ЦМ/485 и встраиваемый ПУ3-САУТ-ЦМ/485, отличающиеся между собой внешним видом и массогабаритными характеристиками.

Заводской номер, состоящий из пяти арабских цифр, наносится на планку ПУ-САУТ-ЦМ/485.

Общий вид средства измерений с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

ПУ3-САУТ-ЦМ/485

ПУ2-САУТ-ЦМ/485

* ■

ПУ4-САУТ-ЦМ/485

ПУ5-САУТ-ЦМ/485

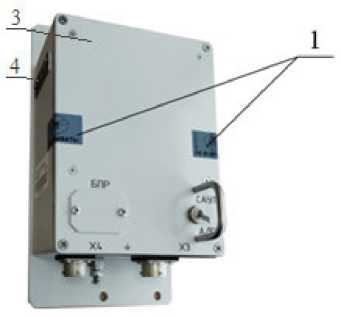

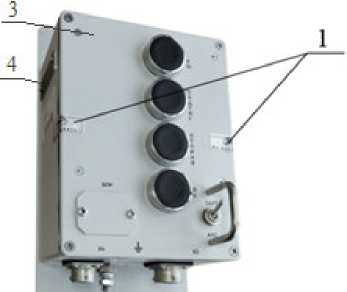

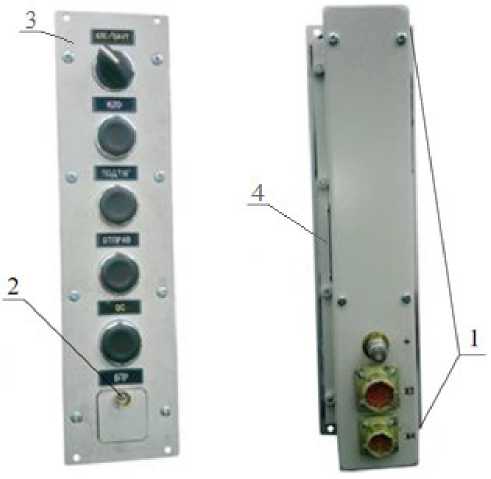

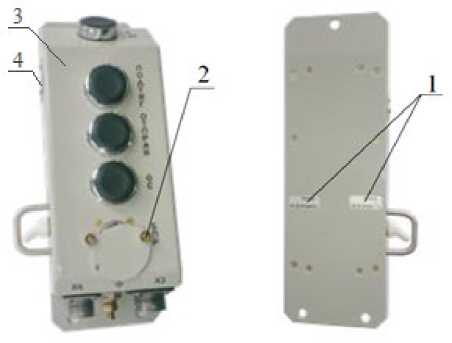

Рисунок 1 - Общий вид ПУ-САУТ-ЦМ/485 с указанием места пломбировки при выпуске из производства (1) и при вводе в эксплуатацию (2), мест нанесения знака утверждения типа (3) и заводского номера (4)

ПУ-САУТ-ЦМ/485 имеет встроенное программное обеспечение (далее - ПО ПУ-САУТ-ЦМ/485), не изменяемое и не считываемое.

Конструкция ПУ-САУТ-ЦМ/485 исключает возможность несанкционированного влияния на ПО ПУ-САУТ-ЦМ/485. Влияние ПО ПУ-САУТ-ЦМ/485 учтено при нормировании метрологических характеристик ПУ-САУТ-ЦМ/485. Идентификационные данные метрологически значимой части ПО ПУ-САУТ-ЦМ/485 приведены в таблице 1.

Уровень защиты ПО ПУ-САУТ-ЦМ/485 «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом, а также лазером, краской или методом наклейки на переднюю панель ПУ-САУТ-ЦМ/485.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1 документа «Пульт управления ПУ-САУТ-ЦМ/485. Руководство по эксплуатации» 98Ц.05.00.00 РЭ.

98Ц.05.00.00 ТУ Пульт управления ПУ-САУТ-ЦМ/485. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное объединение САУТ» (ООО «НПО САУТ»)

ИНН 665 901 7039

Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15, оф. 220

Телефон: 8 (343) 358-41-81, 358-46-27

Факс: (343) 358-41-81

Е-mail: info@saut.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2248

Лист № 1 Регистрационный № 76553-19                                              Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерения дебита скважин «СИДС.С»

Системы измерения дебита скважин «СИДС.С» (далее по тексту - системы) предназначены для измерений массы и массового расхода скважинной жидкости в составе нефтегазоводяной смеси, массы и массового расхода скважинной жидкости за вычетом массы воды в составе нефтегазоводяной смеси, объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси, после предварительного сепарирования, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

Системы применяются в качестве составной части измерительных установок-реципиентов (далее по тексту - ИУ-реципиенты), находящихся в эксплуатации или при выпуске из производства.

Принцип действия систем: продукция, поступающая из скважины, при помощи нефтегазового сепаратора (не входит в состав систем, далее по тексту - НГС) разделяется на сырую нефть (далее по тексту - жидкость) и свободный нефтяной газ. Для измерений массового расхода и массы скважинной жидкости применяются либо массовые расходомеры, либо объемные расходомеры в комплекте с поточными преобразователями плотности. Средства измерений (далее по тексту - СИ) объемной доли воды в скважинной жидкости регистрируют текущее содержание воды в жидкости. Для измерений объемного расхода и объема свободного нефтяного газа применяются либо объемные расходомеры, либо массовые расходомеры с каналом измерения плотности. Преобразователи давления и температуры регистрируют, соответственно, давление и температуру измеряемой среды. Данные от СИ передаются в контроллер системы обработки информации (далее по тексту - СОИ). СОИ размещается в отдельном шкафу и обеспечивает управление процессами измерений, обработкой информации, формирование отчетов измерений, отображение данных на локальном дисплее, архивирование и передачу данных на верхний уровень.

Системы могут работать как в режиме периодического набора/сброса жидкости/газа из сепаратора, так и в режиме постоянного набора/сброса жидкости/газа из сепаратора при условии поддержания постоянного уровня жидкости в сепараторе.

В состав систем входят:

• - СОИ, размещаемая в шкафу управления;

• - СИ из перечня, представленного в таблице 1.

Т а б л и ц а 1 - перечень СИ

Продолжение таблицы 1

Продолжение таблицы 1

Продолжение таблицы 1

Эскизная компоновка системы в составе ИУ-реципиента приведена на рисунках 1 и 2.

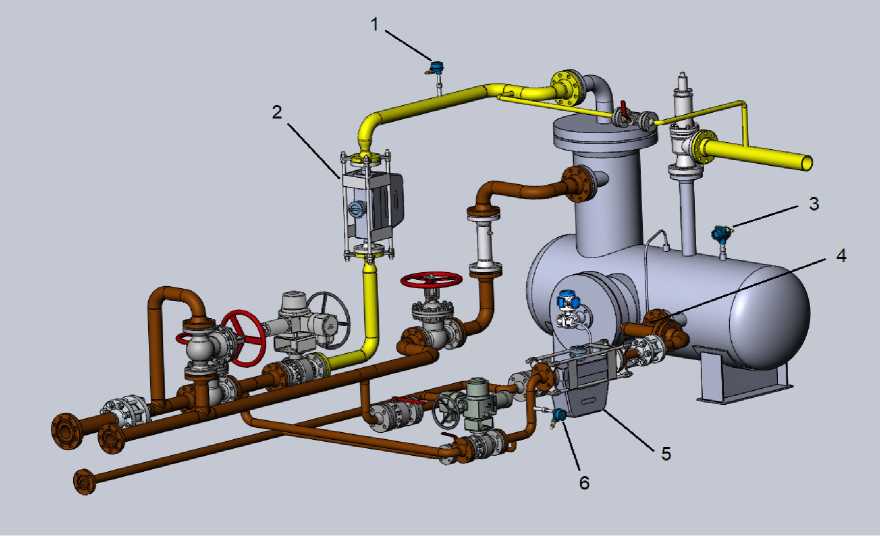

Рисунок 1 - Общий вид смонтированных компонентов системы в составе технологического блока ИУ-реципиента

На рисунке 1 представлено эскизное расположение компонентов системы:

• 1 - один или более датчиков температуры свободного газа;

• 2 - один или более расходомеров свободного газа;

• 3 - один или более датчиков давления;

• 4 - одно или более мест для поточных влагомеров скважинной жидкости;

• 5 - один или более расходомеров скважинной жидкости;

• 6 - один или более датчиков температуры скважинной жидкости.

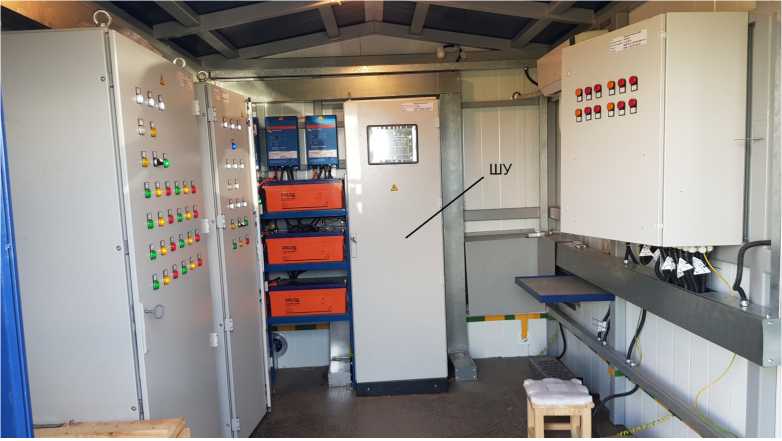

Рисунок 2 - Общий вид смонтированного шкафа управления, содержащего СОИ системы в составе аппаратурного блока ИУ-реципиента

На рисунке 2 представлен шкаф управления (ШУ), содержащий СОИ, в состав которой входят измерительные модули, ПЛК и терминальная панель оператора. ШУ может быть напольного или настенного (навесного) исполнения.

Пломбы (или наклейки) наносятся в места, указанные в руководствах по эксплуатации на составные части систем - для предотвращения доступа к их электронным частям и программному обеспечению.

Серийный номер системы указывается в паспорте системы типографским способом и на маркировочной табличке методом гравирования, электрохимической гальванизации, фотохимическим, либо типографским способом. Формат нанесения серийного номера - числовой. Маркировочная табличка закрепляется на ШУ.

Пломбирование систем не предусмотрено.

Программное обеспечение (далее по тексту - ПО) обеспечивает реализацию функций систем. ПО систем разделено на метрологически значимую и метрологически незначимую части. Первая часть хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений дебита скважин, а также защиту и идентификацию ПО систем. Вторая часть хранит все библиотеки, процедуры и подпрограммы взаимодействия с контрольно-измерительными приборами и автоматикой, а также исполнительными устройствами, не связанными с измерениями дебита скважин. Наименования ПО и идентификационные данные указаны в таблице 2.

Защита ПО систем от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные программного обеспечения

Метрологические и основные технические характеристики систем, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 3, 4.

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на дополнительные информационные таблички для каждой составной части методом гравирования, электрохимической гальванизации, фотохимическим, либо типографским способом, а также типографским способом в центр титульных листов паспорта, формуляра и руководства по эксплуатации систем.

Комплектность систем приведена в таблице 5.

Т а б л и ц а 5 - Комплектность систем

приведены в документе «ГСИ. Масса сырой и обезвоженной нефти и объема попутного нефтяного газа. Методика измерений с применением систем измерения дебита скважин «СИДС.С» производства ООО «СИПРОМАВТ» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/7109-19 от 31.05.2019).

Нормативные документы, устанавливающие требования к средствам измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

ТУ 26.51.63-002-42808331-2016 «Системы измерения дебита скважин «СИДС.С». Технические условия».

Общество с ограниченной ответственностью «СИПРОМАВТ» (ООО «СИПРОМАВТ») Адрес: 129344, г. Москва, ул. Искры, д. 31, корп. 1, пом./ком. II/3

ИНН 7716245438

Телефон: +7 (495) 137-07-70

Е-mail: info@sypromavt.com; sypromavt@gmail.com

Всероссийский научно-исследовательский институт расходометрии -Федерального государственного унитарного предприятия «Всероссийский исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер в реестре аккредитованных лиц № RA.RU 310592.
